BP93420D-III เครื่องตรวจจับความดันความแตกต่างสําหรับน้ําและน้ํามัน เครื่องตรวจสอบระดับความแตกต่าง
Product Details
| รุ่น: | BP93420D-II | ระยะทาง: | 0-10kpa ~ 2MPa |
|---|---|---|---|
| พลัง: | 5VDC 24VDC | output: | 0.5-4.5V 4-20mA 0-10v และอื่นๆ |
| วัสดุ: | สแตนเลส | เกลียว: | ชายและหญิง |
| ประเภทแรงดัน: | ความดันแตกต่าง | ประเภทการป้องกัน: | IP65 |
| อุณหภูมิการทํางาน: | 0-60°C | ขั้วต่อ: | Big DIN หรือ OEM |
| เน้น |
water differential pressure transmitter,oil level differential transmitter,BP93420D-III pressure sensor |
||
Product Description

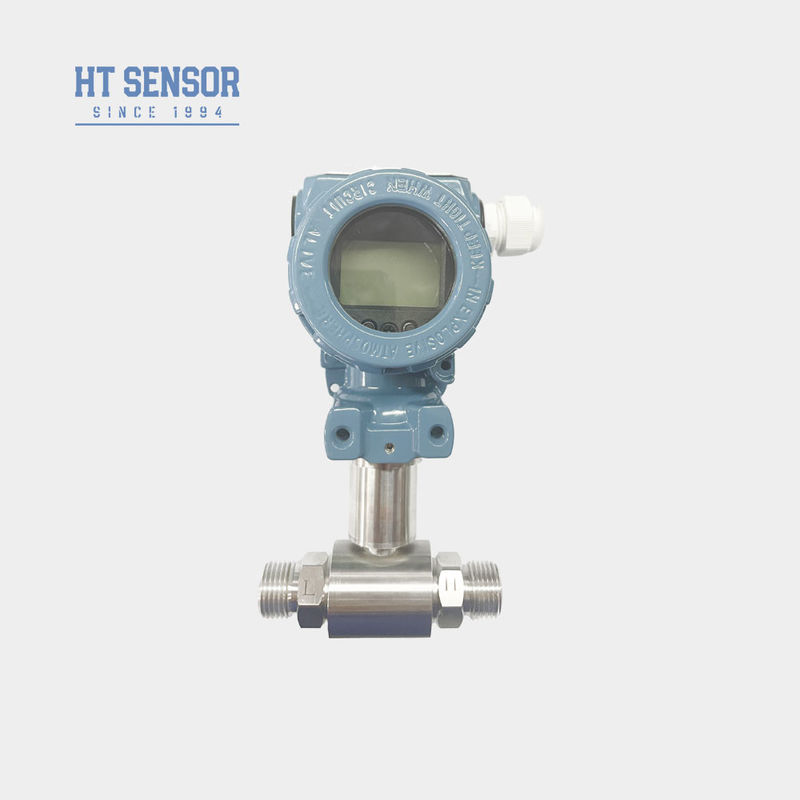

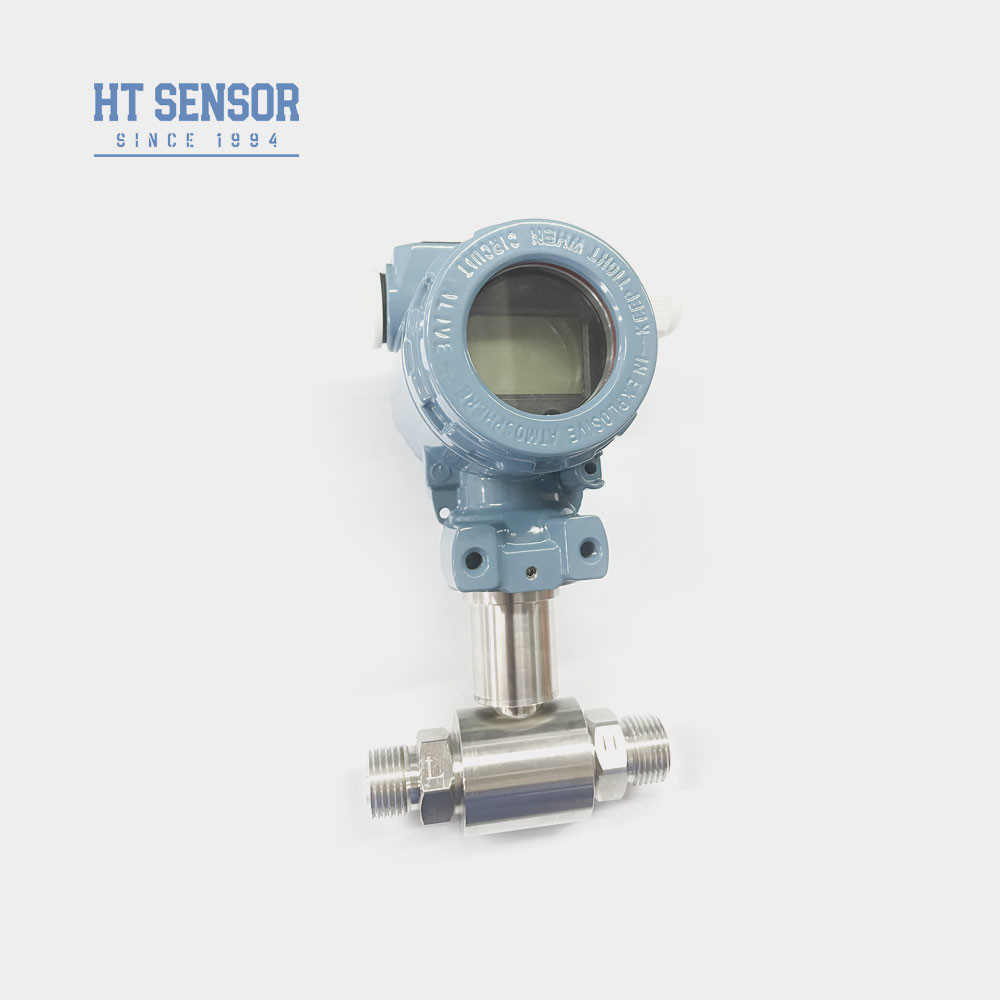

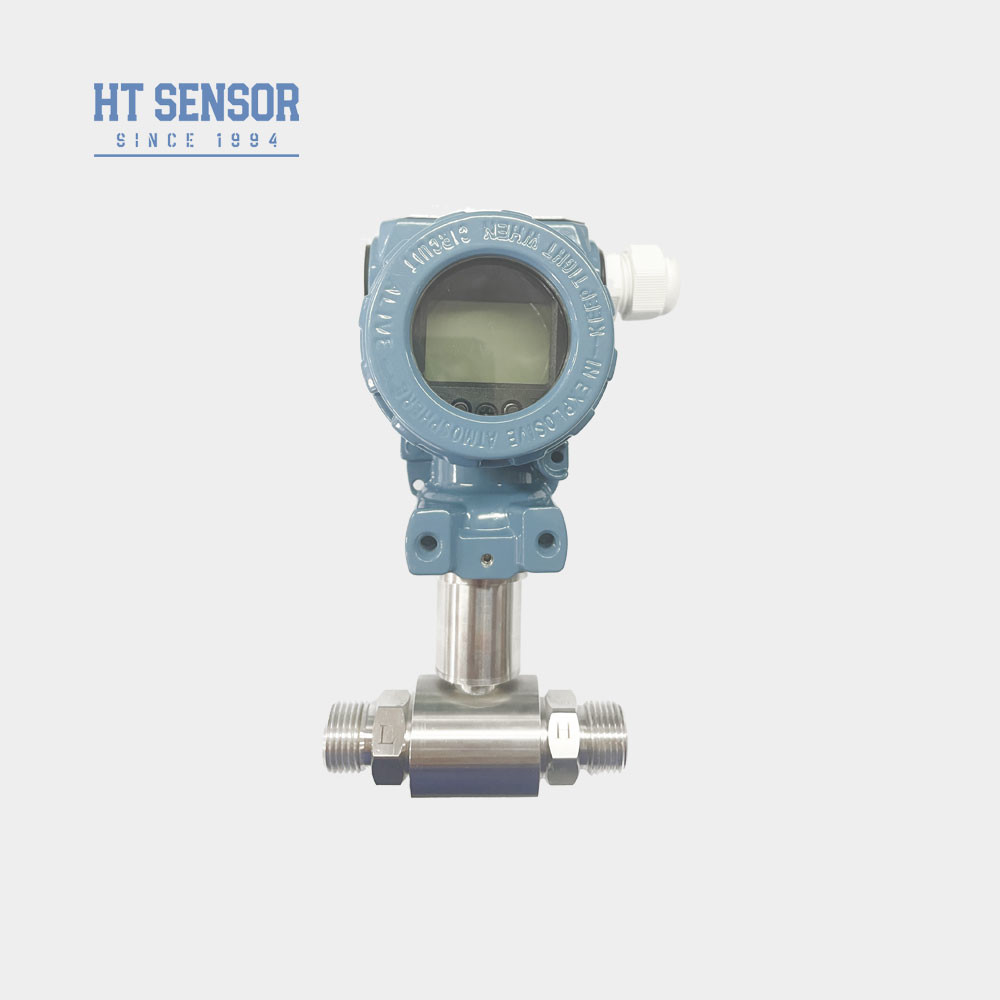

BP93420D-III เซ็นเซอร์ทรานสมิตเตอร์วัดความดันแตกต่างสำหรับน้ำและน้ำมัน
BP93420DIII Differential Pressure Transmitter
บทนำของ เซ็นเซอร์ทรานสมิตเตอร์วัดความดันแตกต่าง:
BP93420D-III เซ็นเซอร์ทรานสมิตเตอร์วัดความดันแตกต่าง 2088 พร้อมเซ็นเซอร์วัดความดันซิลิคอนแบบแพร่ เมื่อความแตกต่างของแรงดันของตัวกลางที่วัดได้อยู่ที่ไดอะแฟรมลูกฟูกทั้งสองด้านของเซ็นเซอร์ สัญญาณเอาต์พุตของสะพาน Wheatstone ของชิปเซ็นเซอร์มีความสัมพันธ์เชิงเส้นที่ดีกับความแตกต่างของแรงดัน และสามารถวัดความแตกต่างของแรงดันได้อย่างแม่นยำ เหมาะสำหรับการวัดความแตกต่างของแรงดันของก๊าซและของเหลวต่างๆ ในท่อในอุตสาหกรรมปิโตรเลียม เคมี ไฟฟ้า ชลประทาน และอุตสาหกรรมอื่นๆ ทรานสมิตเตอร์วัดความดันโครงสร้าง 2088 ใช้เซ็นเซอร์วัดความดันนำเข้า การชดเชยอุณหภูมิด้วยคอมพิวเตอร์สำหรับการตัดแต่งตัวต้านทานด้วยเลเซอร์ การออกแบบกล่องรวมสัญญาณแบบบูรณาการ พร้อมขั้วต่อเฉพาะและการแสดงผลแบบดิจิทัล ติดตั้งง่าย สอบเทียบ และบำรุงรักษา เพื่อให้ได้การวัดแรงดันของของไหล และเหมาะสำหรับสภาพแวดล้อมทุกสภาพอากาศและของเหลวหลากหลายชนิด
คุณสมบัติของผลิตภัณฑ์ ของเซ็นเซอร์ทรานสมิตเตอร์วัดความดันแตกต่าง:
- ทรานสมิตเตอร์มีการออกแบบโครงสร้างสแตนเลส ทำให้มีขนาดกะทัดรัดและติดตั้งง่าย
- ผ่านการชดเชยอุณหภูมิและการคัดกรองอายุอย่างเข้มงวด เพื่อให้มั่นใจถึงประสิทธิภาพที่เสถียรและเชื่อถือได้
- อินเทอร์เฟซไฟฟ้าสามารถเลือกเป็นตัวเลือกแบบเสียบปลั๊กหรือการเดินสายโดยตรง
การใช้งาน ของเซ็นเซอร์ทรานสมิตเตอร์วัดความดันแตกต่าง:
- เหมาะสำหรับการวัดความดันแตกต่างของก๊าซหรือของเหลวต่างๆ ในท่อของอุตสาหกรรมต่างๆ เช่น ปิโตรเลียม เคมี ไฟฟ้า และชลประทาน
- นำไปใช้ในกระบวนการในสถานที่อุตสาหกรรม เช่น ปิโตรเลียม เคมี โลหะวิทยา การผลิตกระแสไฟฟ้า และชลประทาน
- การวัดแรงดันสำหรับท่อและห้องเผา
| พารามิเตอร์ประสิทธิภาพ ของเซ็นเซอร์ทรานสมิตเตอร์วัดความดันแตกต่าง | |
|---|---|
| ช่วงการวัด | 0-10KPa……~2MPa |
| ประเภทแรงดัน | ความดันแตกต่าง |
| โอเวอร์โหลดด้านเดียว | ≤3 เท่าของช่วงที่กำหนด |
| แรงดันสถิต | ค่าต่ำสุดระหว่าง 5 เท่าของช่วงที่กำหนดหรือ 7 MPa |
| ความแม่นยำ @ 25℃ | ±0.25% (ทั่วไป) ±0.5% (สูงสุด) |
| ความสามารถในการทำซ้ำ | ±0.03% (Typ.) ±0.05%FS (สูงสุด) |
| ฮิสเทอรีซิส | ±0.03% (Typ.) ±0.05%FS (สูงสุด) |
| ความเสถียรในระยะยาว | ±0.5%F.S/ปี(≤200KPa) ±0.2%F.S/ปี(＞200KPa) |
| การดริฟท์ของอุณหภูมิเป็นศูนย์ | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| การดริฟท์ของอุณหภูมิช่วง | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| การชดเชยอุณหภูมิ | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| อุณหภูมิในการทำงาน | -30℃~80℃ |
| อุณหภูมิในการจัดเก็บ | -40℃~100℃ |
| การสั่นสะเทือน | 10g,55Hz ～ 2kHz |
| วัสดุตัวเรือน | 304,316L |
| วัสดุไดอะแฟรม | 316L |
| ความต้านทานฉนวน | 100MΩ 100VDC |
| ระดับการป้องกันการระเบิด | ปลอดภัยภายในและป้องกันการระเบิด |
| ระดับการป้องกัน | IP65 |
| น้ำหนัก | ~0.45kg |
| สัญญาณเอาต์พุต | แรงดันไฟฟ้า | ประเภทเอาต์พุต |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 สาย |
| 0～10/20mA |
3 สาย |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| เคล็ดลับการสั่งซื้อ ของเซ็นเซอร์ทรานสมิตเตอร์วัดความดันแตกต่าง |
1. เมื่อเลือกผลิตภัณฑ์ โปรดตรวจสอบให้แน่ใจว่าตัวกลางที่วัดได้เข้ากันได้กับชิ้นส่วนที่สัมผัสของผลิตภัณฑ์
2. เพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้ ขอแนะนำให้ติดตั้งวาล์วร่วมสามทางระหว่างจุดวัดและทรานสมิตเตอร์ เพื่อให้มั่นใจถึงการใช้แรงดันที่ช้าและสม่ำเสมอไปยังห้องแรงดันบวกและลบของทรานสมิตเตอร์
3. ระหว่างการติดตั้ง ควรวางตำแหน่งอินเทอร์เฟซแรงดันที่ปลายทั้งสองด้านในแนวนอน เพื่อลดผลกระทบของตำแหน่งการติดตั้งต่อผลิตภัณฑ์
4. สำหรับข้อกำหนดพิเศษ เช่น การสั่นสะเทือนอย่างรุนแรง แรงกระแทกทันที การรบกวนทางแม่เหล็กไฟฟ้าที่รุนแรง หรือการรบกวนความถี่วิทยุ โปรดแจ้งให้บริษัทของเราทราบและระบุข้อกำหนดเหล่านี้ในการสั่งซื้อ
| คู่มือการสั่งซื้อ ของเซ็นเซอร์ทรานสมิตเตอร์วัดความดันแตกต่าง | ||||||||
| BP93420XX | ทรานสมิตเตอร์วัดความดัน | |||||||
| รหัส | โครงสร้างโครงร่าง | |||||||
| DII | ทรานสมิตเตอร์วัดความดันแตกต่าง | |||||||
| ช่วงการวัด | 0-10KPa……~2MPa | |||||||
| รหัส | แหล่งจ่ายไฟ | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณเอาต์พุต | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| รหัส | การเชื่อมต่อแรงดัน | |||||||
| J1 | M20×1.5 ตัวผู้ | |||||||
| J2 | G1/2 ตัวผู้ | |||||||
| J3 | G1/4 ตัวผู้ | |||||||
| J4 | 1/2 NPT ตัวผู้ | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | Hirschmann | |||||||
| B2 | ปลั๊ก PG7 | |||||||
| B3 | เอาต์พุตสายเคเบิลแบบซีล | |||||||
| B4 | อื่นๆ | |||||||
| รหัส | ประเภทแรงดัน | |||||||
| D | ความดันแตกต่าง | |||||||
