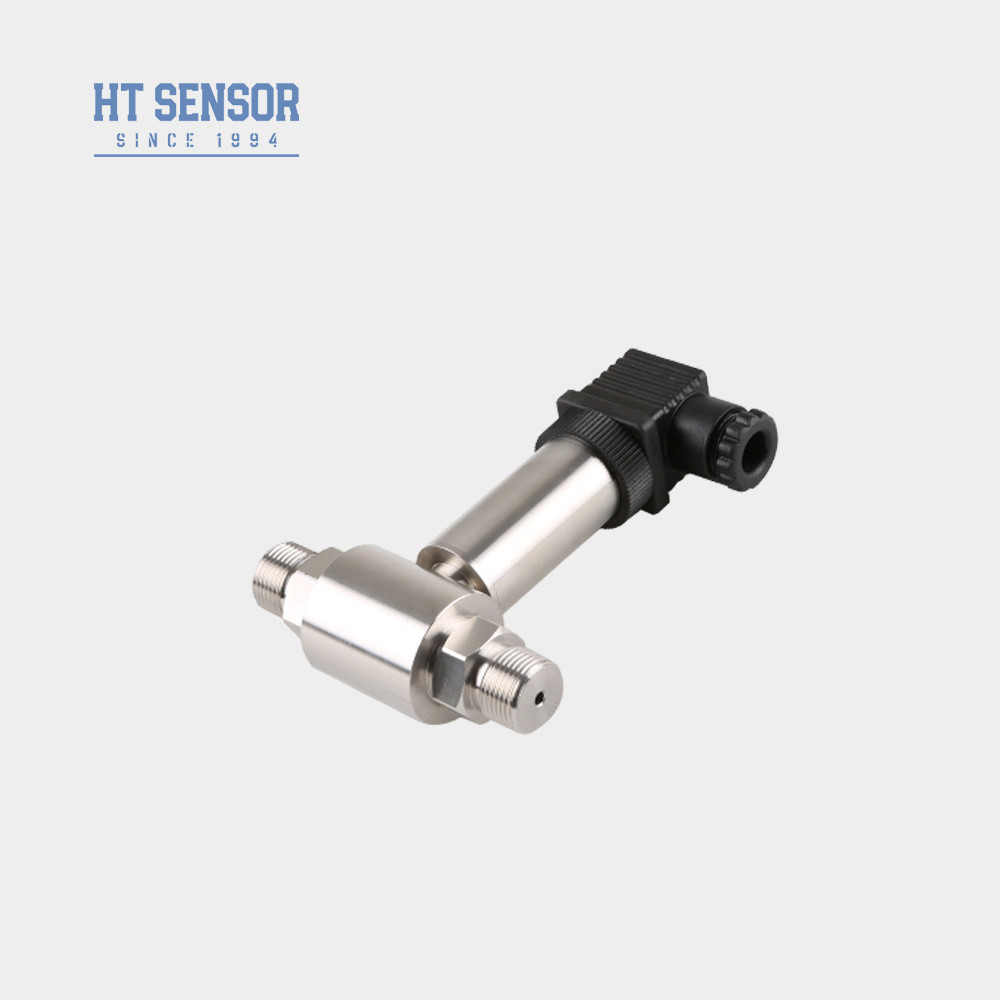

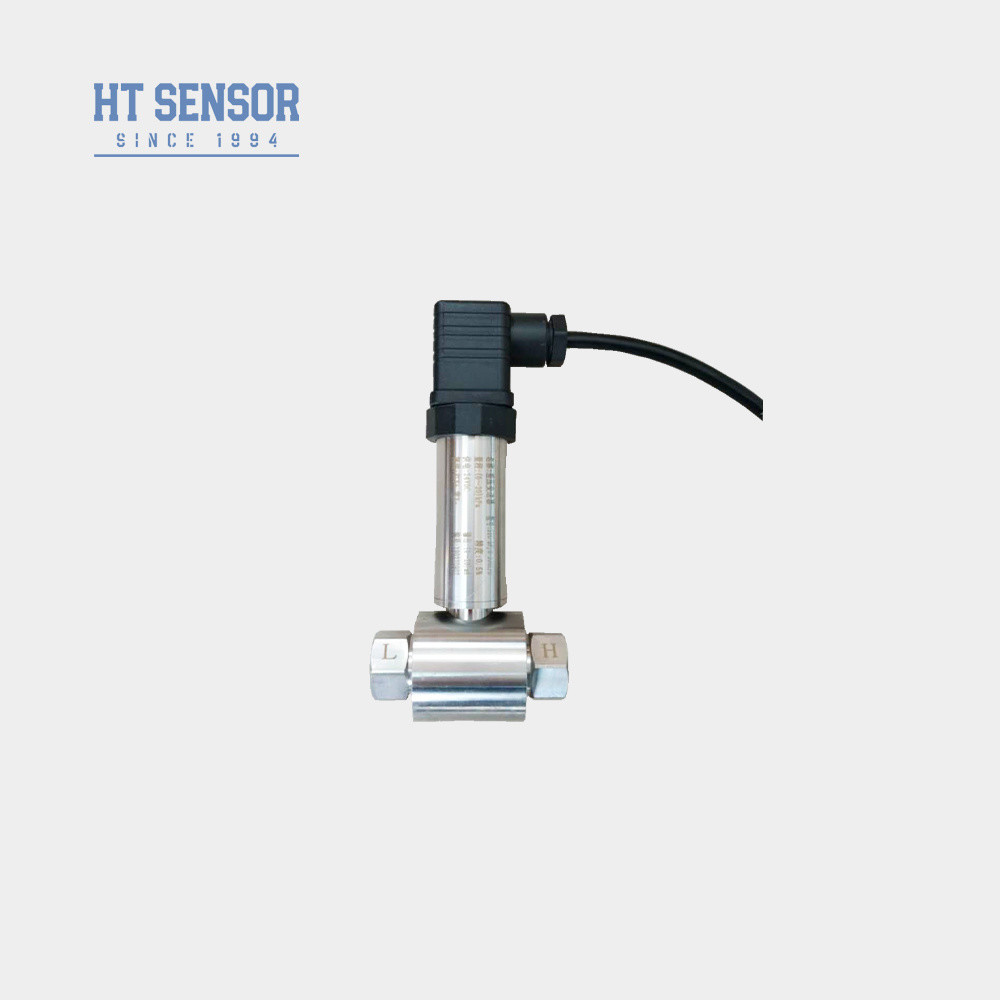

BP93420D-II เครื่องส่งแรงดันความแตกต่าง พร้อม DIN สําหรับเครื่องตรวจสอบความแตกต่างของระดับของเหลว
Product Details
| รุ่น: | BP93420D-II | ระยะทาง: | 0-10kpa ~ 2MPa |
|---|---|---|---|
| พลัง: | 24VDC(12-32VDC) | output: | 4-20mA 0-10v และอื่นๆ |
| วัสดุ: | สแตนเลส | เกลียว: | ชายและหญิง G1/4 M20*1.5 และอื่น ๆ |
| ประเภทแรงดัน: | เครื่องตรวจจับความดันความแตกต่าง | ประเภทการป้องกัน: | IP65 |
| อุณหภูมิการทํางาน: | 0-60°C | ขั้วต่อ: | Big DIN หรือ OEM |
| เน้น |
DIN differential pressure transmitter,liquid test differential level sensor,BP93420D-II pressure transmitter with warranty |
||
Product Description
BP93420D-II เครื่องส่งแรงดันความแตกต่าง พร้อม DIN สําหรับเครื่องตรวจสอบความแตกต่างของระดับของเหลว
BP93420DIIDอีฟริเซนอลPรัฐบาลเครื่องส่งสัญญาณ
การนําเสนอของเซ็นเซอร์การแลกเปลี่ยนความดัน:
BP93420DII เป็นตัวส่งความดันความแตกต่าง ที่ مجهزด้วยเซ็นเซอร์ซิลิคอนพีเซอเรสซิเวชั่น มีประตูความดันแบบสองแบบสําหรับเชื่อมต่อกับท่อหรือสายกระตุ้นอุปกรณ์นี้ถูกออกแบบมาเพื่อวัดความแตกต่างความดันในสื่อทั้งก๊าซและเหลว, สามารถจัดการกับความดันเกิน ความว่าง และสภาพใกล้สติก
เซ็นเซอร์ใช้เซรามิกในระบบแข็ง ที่บิดเบือนภายใต้แรงกดดัน และความเครียดที่เกิดขึ้นทําให้มีการเปลี่ยนแปลงความต้านทานสัญญาณนี้ถูกประมวลผลโดยเครื่องแปลงอิเล็กทรอนิกส์ที่บูรณาการภายในบ้าน, ซึ่งออกสัญญาณแบบมาตรฐาน 0 หมื่น 10 วอลต์ หรือ 4 หมื่น 20 mA
การติดตั้งถูกอํานวยความสะดวกโดยการเชื่อมต่อ threaded ทําให้ตัวส่งเหมาะสมสําหรับการใช้งานอุตสาหกรรมและสุขภาพที่หลากหลายกรณีการใช้ทั่วไปรวมการตรวจสอบความแตกต่างความดันในระบบทําความร้อน (ระหว่างสายไฟฟ้าและสายกลับ)รวมถึงการควบคุมเครื่องกรอง แฟนและเครื่องบด
ลักษณะสินค้าของเซ็นเซอร์แพร่ระดับความดัน:
- เครื่องส่งมีการออกแบบโครงสร้างจากสแตนเลส ทําให้มันคอมแพคต์และง่ายในการติดตั้ง
- มันผ่านการชําระค่าตอบแทนอุณหภูมิที่เข้มงวดและการตรวจสกรีนการแก่ตัว, รับประกันผลงานที่มั่นคงและน่าเชื่อถือ
- อินเตอร์เฟซไฟฟ้าสามารถเลือกเป็น plug-in หรือตัวเลือกการเชื่อมต่อไฟโดยตรง
การใช้งานของเซ็นเซอร์แพร่ระดับความดัน::
- เหมาะสําหรับการวัดความดันความแตกต่างของก๊าซหรือของเหลวต่างๆ ในท่อท่อของอุตสาหกรรม เช่น น้ํามัน, สารเคมี, พลังงานและไฮโดรโลจี
- ใช้ในกระบวนการในสถานที่อุตสาหกรรม เช่น น้ํามัน, เคมี, โลหะ, การผลิตพลังงาน, และน้ํา
- การวัดความดันสําหรับท่อและห้องเตาอบ
| ปริมาตรการทํางานของเซ็นเซอร์แพร่ระดับความดัน: | |
|---|---|
| ระยะการวัด | 0-10KPa... ~ 2MPa |
| ประเภทความดัน | ความกดดัน |
| การอุดหนุนด้านเดียว | ≤ 3 เท่าของช่วงที่ระบุ |
| ความดันสแตติก | ค่าขั้นต่ําระหว่าง 5 เท่าของระยะหมายหรือ 7 MPa |
| ความแม่นยํา @ 25°C | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ไฮสเตเรซิส | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.5% F.S/ปี ((≤ 200KPa) ± 0.2% F.S/ปี ((> 200KPa) |
| การเคลื่อนไหวของอุณหภูมิศูนย์ | ±0.01%FS/°C ((> 100KPa) ±0.02%FS/°C (≤ 100Kpa) |
| ความผันผันของอุณหภูมิ | ±0.01%FS/°C ((> 100KPa) ±0.02%FS/°C (≤ 100Kpa) |
| อุณหภูมิการชดเชย | 0-50°C ((0-10KPa, 0-20KPa) 0-70°C,-10-70°C |
| อุณหภูมิการทํางาน | -30°C~80°C |
| อุณหภูมิในการเก็บ | -40°C~100°C |
| การสั่นสะเทือน | 10g,55Hz 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ปลอดภัยและกันระเบิด |
| ระดับการคุ้มครอง | IP65 |
| น้ําหนัก | ~0.45kg |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
|---|---|---|
| 4?? 20mA | 1230VDC | 2/3/4 สาย |
| 010/20mA |
3 สาย |
|
| 0/1 5V | ||
| 0.5 วาลต์ | 5VDC |
| ทิปการสั่งซื้อ |
1เมื่อเลือกผลิตภัณฑ์, กรุณาให้แน่ใจว่าสื่อที่วัดจะเข้ากันได้กับส่วนที่ติดต่อของผลิตภัณฑ์
2. เพื่อให้แน่ใจว่าการทํางานที่น่าเชื่อถือ เป็นการแนะนําที่จะติดตั้งสามวาล์ว manifold ระหว่างจุดการวัดและตัวส่งการประกันการใช้แรงดันอย่างช้าและเรียบร้อยต่อห้องแรงดันบวกและลบของเครื่องส่ง.
3ระหว่างการติดตั้ง, เป็นที่ปรารถนาที่จะวางอัตราต่อรองความดันที่ปลายทั้งสองด้านเป็นระดับราบเพื่อลดลงการกระทบของสถานที่ติดตั้งบนสินค้า.
4สําหรับความต้องการพิเศษ เช่น การสั่นแรงแรง, พลังการกระแทกทันที, การรบกวนไฟฟ้าแม่เหล็กแรง, หรือรบกวนความถี่วิทยุกรุณาแจ้งบริษัทของเรา และระบุความต้องการเหล่านี้ในคําสั่ง
| คู่มือการสั่งซื้อ | ||||||||
| BP93420XX | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| DII | เครื่องส่งความดันความแตกต่าง | |||||||
| ระยะการวัด | 0-10KPa... ~ 2MPa | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4?? 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′′5VDC | S6 | 0 ราคา 10VDC | |||||
| S3 | 0 ราคา 5VDC | S7 | 0.5?? 4.5VDC | |||||
| S4 | 010mADC | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×1.5 เพศชาย | |||||||
| J2 | G1/2 เพศชาย | |||||||
| J3 | G1/4 เพศชาย | |||||||
| J4 | 1/2 NPT เพศชาย | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| D | ความกดดัน | |||||||
