| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT sensor |
| ได้รับการรับรอง: | CE,RoHs,ISO9001 |
| หมายเลขรุ่น: | BP93420DII |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, ที/ที |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| รุ่นหมายเลข: | BP93420DII | ปรับแต่ง: | ปรับแต่ง |
|---|---|---|---|
| คะแนนการป้องกัน: | IP65 | น้ําหนัก: | ~0.45kg |
| แพ็คเกจการขนส่ง: | บรรจุส่งออกมาตรฐานพร้อมกล่อง | รหัส HS: | 9026201090 |
| ประเภท: | เครื่องส่งสัญญาณความดันแตกต่าง | สื่อการวัด: | ของเหลว |
| ความแม่นยำ: | 00.25% 0.5% | ระยะความดัน: | 0-10kpa...~2MPa |
| เน้น: | เครื่องปรับความดันความแตกต่าง 24VDC,เครื่องปรับความดันความแตกต่าง G1/4,4-20mA ท่อ Dp ส่ง |
||
BP93420DIIDอีฟริเซนอลPรัฐบาลTผู้ส่งเงินปลด
การนําเสนอของตัวส่งความดันความแตกต่าง:

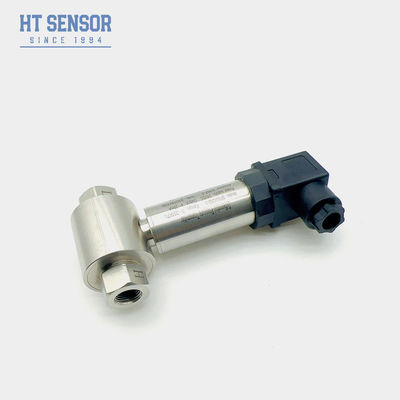

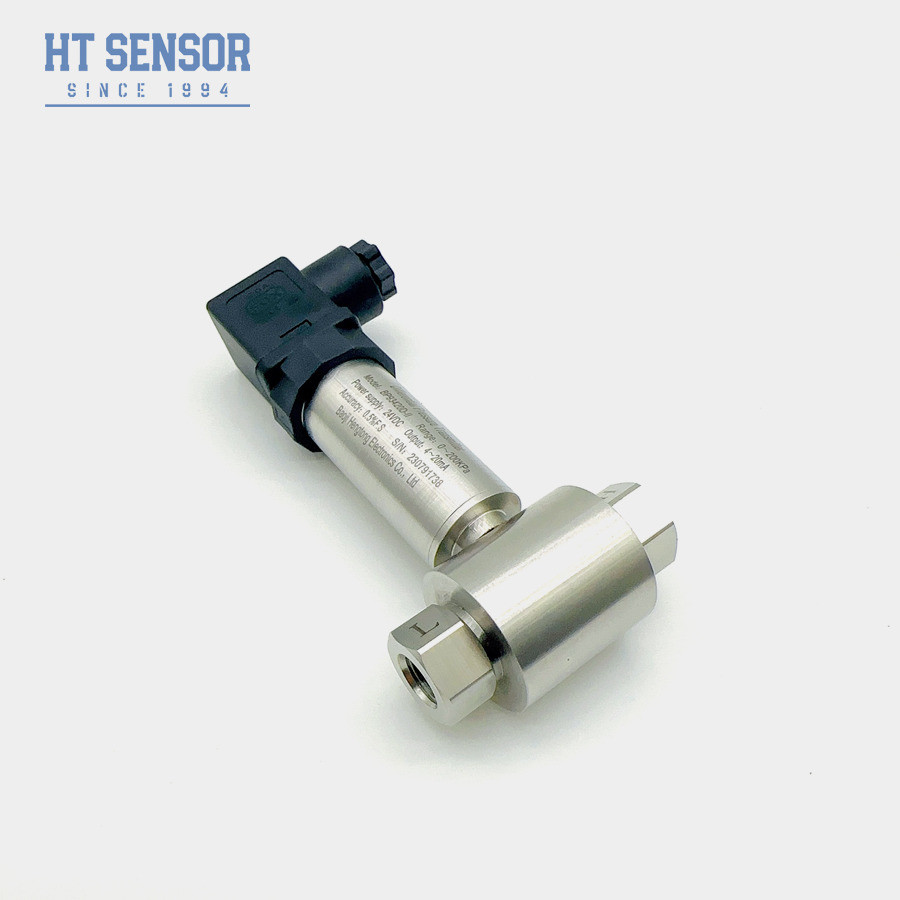

เครื่องส่งความดันความแตกต่าง BP93420DII เป็นเซ็นเซอร์ความแตกต่างซิลิคอนไดอาฟรากม์ที่เต็มไปด้วยน้ํามันอุตสาหกรรมเซ็นเซอร์ประเภทอุตสาหกรรมนี้ใช้เซลซิยอนไดอาฟราแกมที่เต็มไปด้วยน้ํามัน เพื่อวัดความดันความแตกต่างอย่างแม่นยําทําให้มันเป็นตัวเลือกที่น่าเชื่อถือสําหรับสภาพแวดล้อมอุตสาหกรรม
เครื่องส่งความดันความแตกต่างถูกประกอบด้วยเครื่องปิเซอเรสติฟ-เซนเซอร์ความดันความแตกต่างจากซิลิคอน และเรือนสแตนเลสโครงสร้าง เครื่องส่งความดันความแตกต่างกันความชื้น กันน้ํา และทนทานต่อการกัดกร่อน สามารถทํางานได้ในสภาพแวดล้อมที่รุนแรงและในสภาพกลางแจ้ง เครื่องส่งมีขนาดเล็กและน้ําหนักเบาที่สามารถติดตั้งบนท่อกระบวนการและสนับสนุน. เมื่อเทียบกับตัวส่งที่ต้องการฐานหรือบราคเกต, มันลดค่าติดตั้งและค่ารักษาความปลอดภัยมากหรือเชื่อมต่อผ่านท่อนําสื่อ.มันถูกใช้อย่างกว้างขวางedในอุปทานอากาศสําหรับเครื่องปั่น, การระบายอากาศใต้ดิน และอุตสาหกรรมไฟฟ้าและการทําเหมืองแร่อื่น ๆ รวมถึงสนามควบคุมกระบวนการของการตรวจจับความดันอัตโนมัติสําหรับโรงงานที่สะอาดมากมันเหมาะสําหรับความดันความแตกต่างหรือความดันการวัดสําหรับการรักษาทางการแพทย์, สายใยเคมี, ไฟฟ้า, บ้านไร้ฝุ่น และอื่นๆเครื่องส่งใช้การออกกระแสปริมาณไฟฟ้าที่ครอบครองด้วยการชดเชยอุณหภูมิที่กว้างขวางและให้ศูนย์ที่มั่นคง ไม่ว่าจะเป็นสภาพแวดล้อมของเครื่องแปลง.
ลักษณะสินค้า:
1เครื่องส่งมีโครงสร้างจากสแตนเลส ทําให้มันคอมพักทัดและติดตั้งง่าย
2มันผ่านการชดเชยอุณหภูมิที่เข้มงวดและการกรองการแก่ตัว, รับประกันผลงานที่มั่นคงและน่าเชื่อถือ
3. อินเตอร์เฟซไฟฟ้าสามารถเลือกเป็นตัวเลือก plug-in หรือสายไฟตรง
การใช้งาน:
1.การทดสอบและควบคุมกระบวนการอุตสาหกรรม
2.การวัดและควบคุมระดับ
3.มีให้ใช้กับออกซิเจน, CO2, ไนโตรเจน,ก๊าซควาย
4การทดสอบความดันในท่อ
| ปริมาตรการทํางาน | |
| ระยะการวัด | 0-10KPa ~ 2MPa |
| ประเภทความดัน | ความกดดัน |
| การอุดหนุนด้านเดียว | ≤ 3 เท่าของช่วงที่ระบุ |
| ความดันสแตติก | ค่าขั้นต่ําระหว่าง 5 เท่าของระยะหมายหรือ 7 MPa |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ไฮสเตเรซิส | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.5% F.S/ปี ((≤ 200KPa) ± 0.2% F.S/ปี ((> 200KPa) |
| การเคลื่อนไหวของอุณหภูมิศูนย์ | ±0.01%FS/oC ((> 100KPa) ±0.02%FS/oC (≤ 100Kpa) |
| ความผันผันของอุณหภูมิ | ±0.01%FS/oC ((> 100KPa) ±0.02%FS/oC (≤ 100Kpa) |
| อุณหภูมิการชดเชย | 0-50oC ((0-10KPa, 0-20KPa) 0 - 70oC - 10 - 70oC |
| อุณหภูมิการทํางาน | -30oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 100oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ปลอดภัยและกันระเบิด |
| ระดับการคุ้มครอง | IP65 |
| น้ําหนัก | ~0.45kg |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0.5~4.5V | 5VDC |
คําแนะนําการติดตั้ง:
1การเลือกตําแหน่งการติดตั้ง: เลือกตําแหน่งการติดตั้งที่เหมาะสมเพื่อให้แน่ใจว่าตัวส่งสามารถวัดความดันความแตกต่างได้อย่างแม่นยําหลีกเลี่ยงการติดตั้งในสถานที่ที่มีการสั่น, การกระแทกหรือการเปลี่ยนแปลงอุณหภูมิ
2การเตรียมท่อ: ก่อนการติดตั้งตัวส่งความดันความแตกต่าง ให้แน่ใจว่าระบบท่อพร้อม รวมถึงท่อที่สะอาด ไม่มีสิ่งสกปรกและปัญหาติด
3การตรวจสอบความแน่น: ให้แน่ใจว่าความแน่นระหว่างการติดตั้ง เพื่อหลีกเลี่ยงปัญหาการรั่วไหล ใช้วัสดุประปาและเครื่องประปาที่เหมาะสมเพื่อให้แน่ใจว่าการประปาของข้อต่อ
4-ทิศทางการติดตั้ง: ตามการออกแบบและความต้องการของตัวส่งความดันความแตกต่างทิศทางเข้าและออกของตัวส่งติดตั้งอย่างถูกต้อง เพื่อให้มีการไหลของของเหลวปกติ และหลีกเลี่ยงการวัดความดันความแตกต่างที่ผิด.
5การป้องกันพื้นดิน: เครื่องส่งแรงดันความแตกต่างต้องการการป้องกันพื้นดินเพื่อรับรองความปลอดภัยและความน่าเชื่อถือติดดินเครื่องส่งให้ถูกต้องตามสภาพแวดล้อมการติดตั้งและความต้องการและให้แน่ใจว่าการติดพื้นดินเป็นอย่างดี
| ระเบียบ คู่มือ | ||||||||
| BP93420XX | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| DII | เครื่องส่งความดันความแตกต่าง | |||||||
| ระยะการวัด | 0-10KPa ~ 2MPa | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×1.5 เพศชาย | |||||||
| J2 | G1/2 เพศชาย | |||||||
| J3 | G1/4 เพศชาย | |||||||
| J4 | 1/2 NPT เพศชาย | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| D | ความกดดัน | |||||||
FAQ:
Q: คุณจะตอบผมนานแค่ไหน?
ตอบ: เราจะติดต่อคุณในเร็วที่สุด แต่ภายใน 12 ชั่วโมง
Q: ผมขอตัวอย่างหน่อยได้ไหม?
A: ใช่, สั่งตัวอย่างมีให้สําหรับการตรวจสอบคุณภาพและการทดสอบตลาด. แต่คุณต้องจ่ายต้นทุนด่วน.
Q: คุณสามารถจัดการผลิตของคุณได้เร็วแค่ไหน?
A: เมื่อได้รับการยืนยันสินค้าของคุณและได้รับการชําระเงินล่วงหน้า การผลิตจะเริ่มต้นทันที
ถาม: เวลาจัดส่งเท่าไหร่?
ตอบ: โดยปกติใช้เวลาประมาณ 3-5 วันสําหรับการสั่งซื้อขนาดเล็กและ 10-15 วันสําหรับการสั่งซื้อขนาดใหญ่
ถาม: คุณมีใบรับรองอะไรบ้าง
A: ISO9000, CE, การรับรองกันระเบิด, RoHs พร้อม. และก่อนการจัดส่งสินค้า, การรับรองการตรวจคุณภาพและความปลอดภัยที่ออกโดยฝ่ายที่สามยังสามารถนําเสนอ.
คําถาม: หลักการรับประกันของคุณคืออะไร?
ตอบ: เราให้ประกัน 24 เดือน
Q: คุณสามารถให้บริการ OEM & การปรับปรุง?
A: ใช่, OEM และ ODM มีทั้งคู่, เรามีฝ่าย R & D มืออาชีพที่สามารถให้คําตอบมืออาชีพให้คุณ.
