24VDC ความดันความแตกต่างประเภท ระดับตัวส่ง Hart LCD Dp Type เครื่องส่ง
Product Details
| รุ่นหมายเลข: | BP93420D-III | ปรับแต่ง: | ปรับแต่ง |
|---|---|---|---|
| ช่วงสูงสุด: | 2 เมกะปาสคาล | ผลิต: | 4-20MA |
| ช่วงต่ำสุด: | 10kPa | ประเภทแรงดัน: | ความดันแตกต่าง |
| แพ็คเกจการขนส่ง: | บรรจุส่งออกมาตรฐานพร้อมกล่อง | รายละเอียด: | 10kpa ~ 2Mpa |
| รหัส HS: | 9026201090 | ประเภท: | เครื่องส่งสัญญาณความดันแตกต่าง |
| สื่อการวัด: | ก๊าซหรือของเหลว | เกรดความแม่นยำ: | 00.25% 0.5%00.3% |
| เน้น |
เครื่องส่งระดับชนิดความดันความแตกต่าง 24VDC,ระดับความดันความแตกต่างประเภท เครื่องส่ง Hart,Hart LCD Dp แบบตัวส่งสัญญาณ |
||
Product Description

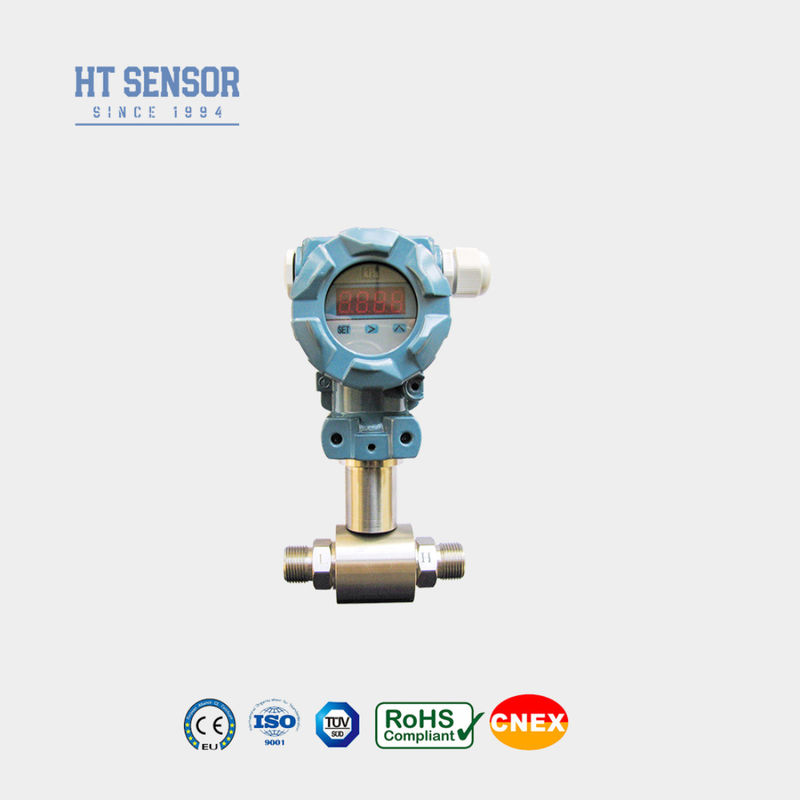

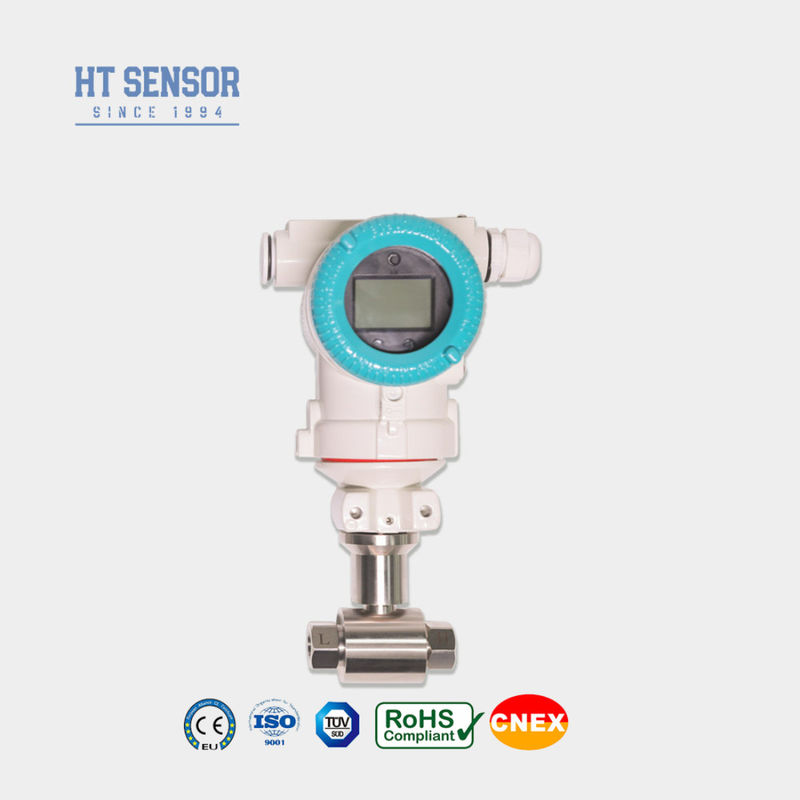

เครื่องส่งความดันความแตกต่าง BP93420DIII ใช้เซ็นเซอร์ซิลิคอนแบบ Piezoresistiveเครื่องส่งความดันความแตกต่าง (DP) วัดความแตกต่างระหว่างความดันสองตัว โดยใช้จุดอ้างอิงที่เรียกว่า ความดันด้านล่าง และเปรียบเทียบมันกับความดันด้านสูงสายพานในเครื่องมือมีเครื่องหมายด้านบนและด้านล่างเครื่องส่งนี้เหมาะสําหรับการวัดความดันความแตกต่างในแอพลิเคชั่นก๊าซและของเหลวที่หลากหลาย โดยเฉพาะในอุตสาหกรรมเช่น น้ํามัน, สารเคมีสําหรับการติดตั้งท่อ
1การออกแบบโครงสร้างจากสแตนเลส ทําให้มันคอมแพคต์และง่ายต่อการติดตั้ง
2มันได้รับการชดเชยอุณหภูมิที่เข้มงวดและการตรวจสอบการแก่ตัว
การอ่านความดันที่นํามาใช้ถูกรับโดยแผ่นฉากที่บันทึกความดันเป็นการปรับปรุงผิว และแปลค่านั้นเป็นสัญญาณอิเล็กทรอนิกส์สัญญาณนี้ถูกโอนไปยังโมดูลความดันความแตกต่าง, ซึ่งเปรียบเทียบสองค่าและแสดงความแตกต่างความดันเป็นค่าของปอนด์ต่อนิ้วสแควร์ (psi), บาร์, หรือกิโลพาสกัล (kPa)ผ่าตัดเหล่านี้ทั้งหมด welded เพื่อรักษาความสมบูรณ์แบบของถังในสภาพแหล่งว่างการใช้งาน,.
| ระยะการวัด | 0-10KPa... ~ 2MPa |
| ประเภทความดัน | ความกดดัน |
| การอุดหนุนด้านเดียว | ≤ 3 เท่าของช่วงที่ระบุ |
| ความดันสแตติก | ค่าขั้นต่ําระหว่าง 5 เท่าของระยะหมายหรือ 7 MPa |
| ความแม่นยํา @ 25°C | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ไฮสเตเรซิส | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.5% F.S/ปี ((≤ 200KPa) ± 0.2% F.S/ปี ((> 200KPa) |
| การเคลื่อนไหวของอุณหภูมิศูนย์ | ± 0.01%FS/°C ((> 100KPa) ± 0.02%FS/°C (≤ 100Kpa) |
| ความผันผันของอุณหภูมิ | ± 0.01%FS/°C ((> 100KPa) ± 0.02%FS/°C (≤ 100Kpa) |
| อุณหภูมิการชดเชย | 0-50°C ((0-10KPa, 0-20KPa) 0-70°C,-10-70°C |
| อุณหภูมิการทํางาน | -30°C~80°C |
| อุณหภูมิในการเก็บ | -40°C~100°C |
| การสั่นสะเทือน | 10g,55Hz 2kHz |
| วัสดุบ้าน | 304 สแตนเลส โลหะอัลลูมิเนียม |
| วัสดุของแผ่นฉาก | 316L สแตนเลส |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ปลอดภัยและกันระเบิด |
| ระดับการคุ้มครอง | IP65 |
| น้ําหนัก | ~ 1.4 กิโลกรัม |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4?? 20mA | 15 ราคา 30VDC | สายสอง/สาม/สี่สาย |
| 4 20mA กับฮาร์ท | สายสองสาย | |
| ระเบียบสื่อสาร RS485 | สายสี่สาย |
ทิปการสั่งซื้อ:
1เมื่อเลือกผลิตภัณฑ์ กรุณาให้แน่ใจว่าสื่อที่จะวัดจะเข้ากันได้กับส่วนที่ติดต่อของผลิตภัณฑ์
2เมื่อสั่งซื้อ กรุณาสังเกตว่าสินค้าแบบกันระเบิด ไม่รวมหัวจอดิจิตอล
3เมื่อสั่งซื้อเครื่องส่งสัญญาณที่มีหัวจอ LCD หรือ LED การบริการพลังงานสําหรับเครื่องส่งสัญญาณไม่ควรต่ํากว่า 20VDC
4. เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือ จึงแนะนําให้ผู้ใช้ติดตั้งอุปกรณ์ป้องกันสายฟ้าบนสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และไฟฟ้าถูกเชื่อมไว้อย่างน่าเชื่อถือ
5ระยะอุณหภูมิการทํางานของวงจร O ยางฟลูโร คือ -20 °C ถึง 250 °C เมื่ออุณหภูมิการทํางานของผลิตภัณฑ์ต่ํากว่า -20 °C มันจําเป็นต้องเลือกประปาวงจร O EPDM
6. ความยาวสายไฟฟ้าโดยธรรมดาคือ 1.5m, มีให้เลือกในสามวัสดุ. หากไม่ระบุ, จะนํามาพร้อมกับวัสดุสายไฟฟ้าพอลิเอธิลีน.กรุณาระบุในลําดับ.
7. สําหรับความต้องการพิเศษ เช่น ความสั่นแรงแรงแรงกระแทกทันทีแรงแรงไฟฟ้าแม่เหล็กหรือรังสีความถี่ การขัดแย้ง, กรุณาแจ้งบริษัทของเราและระบุพวกเขาในคําสั่ง
คู่มือสั่งซื้อ:
| BP93420 | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| DIII | เครื่องส่งความดันความแตกต่าง | |||||||
| ระยะการวัด | 0-10KPa... ~ 2MPa | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4?? 20mADC | S2 | 420mADC กับฮาร์ท | |||||
| S3 | RS485 | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×1.5 เพศชาย | |||||||
| J2 | G1/2 เพศชาย | |||||||
| J3 | G1/4 เพศชาย | |||||||
| J4 | 1/2 NPT เพศชาย | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| D | ความกดดัน | |||||||
