| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT sensor |
| ได้รับการรับรอง: | CE,RoHs,ISO9001 |
| หมายเลขรุ่น: | BP157 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, ที/ที |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| รุ่นหมายเลข: | BP157 | อุณหภูมิการชดเชย: | -10~100℃ |
|---|---|---|---|
| วัสดุที่อยู่อาศัย: | 304 เอสเอส | ประเภทแรงดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| สาเหตุ: | บาวจี ประเทศจีน | ประเภท: | เซ็นเซอร์เซรามิก |
| สื่อการวัด: | ก๊าซหรือของเหลว | ระยะความดัน: | 0kpa~10kpa...20MPa |
| การทำเครื่องหมาย: | เอ็กเซียIICT6 | ||
| เน้น: | เครื่องตรวจจับแรงดัน 2 สาย,เครื่องตรวจจับการส่งแรงดัน 4-20 MA,4-20 MA เครื่องตรวจจับความดันเซรามิก |
||

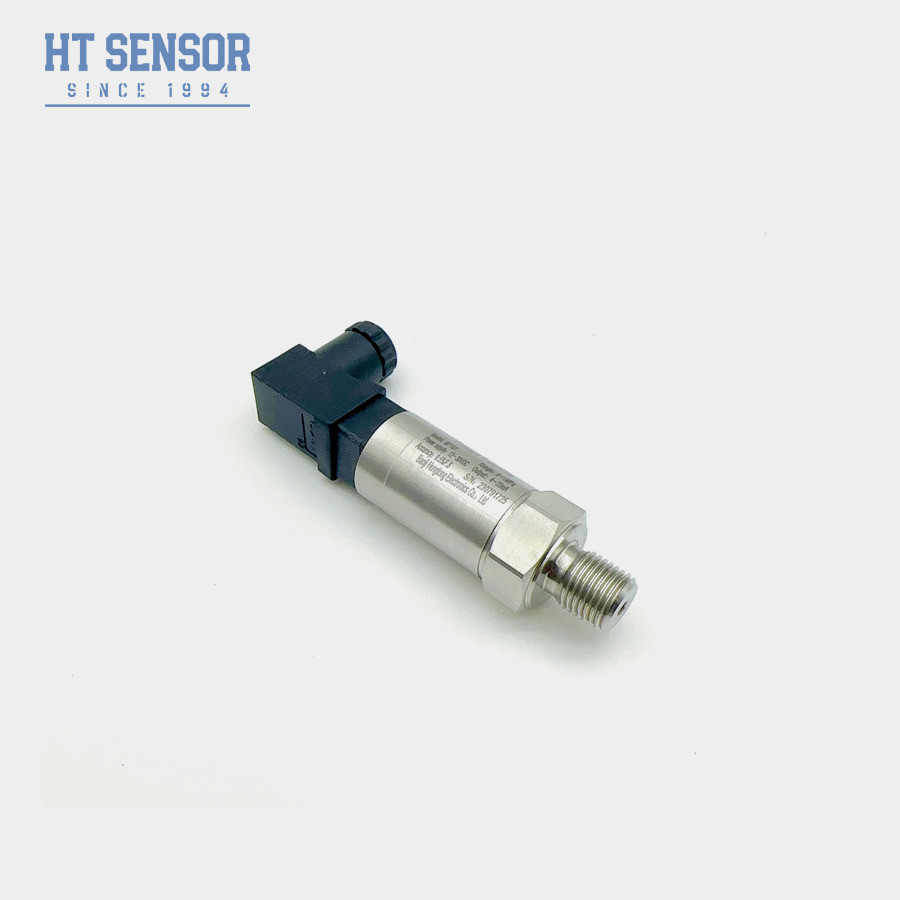

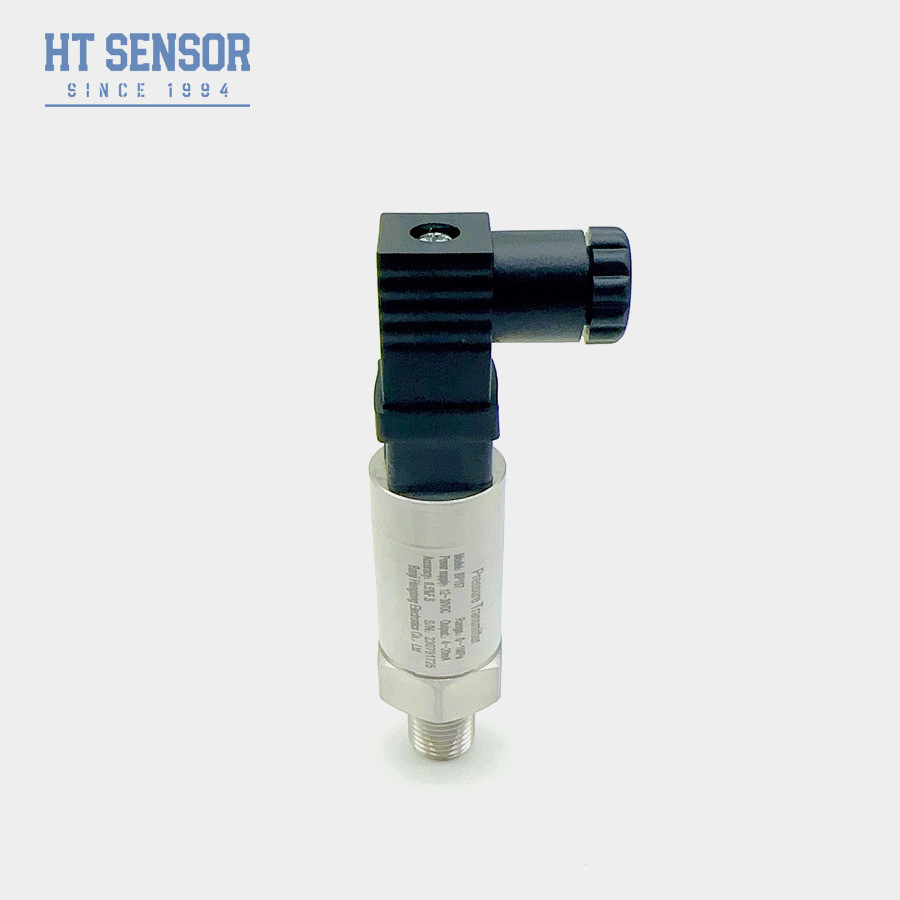

เครื่องส่งแรงดัน BP157TC
การนําเสนอเซ็นเซอร์เครื่องส่งแรงดัน
เซ็นเซอร์ส่งความดัน BP157TC ใช้เซ็นเซอร์เซรามิก hign quanlity ซีรีสเป็นองค์ประกอบการวัดสัญญาณ สายวงการประมวลผลสัญญาณตั้งอยู่ในกระเป๋าเหล็กไร้ขัดการแปลงสัญญาณเซ็นเซอร์เป็นสัญญาณออกแบบมาตรฐานผลิตภัณฑ์ได้รับการทดสอบอย่างเข้มงวดและการตรวจสอบการแก่ตัวของส่วนประกอบ, ผลิตภัณฑ์ครึ่งเสร็จและผลิตภัณฑ์เสร็จเพื่อให้แน่ใจว่าการทํางานที่มั่นคงและน่าเชื่อถือ
เซ็นเซอร์ส่งแรงดันเป็นสินค้าที่มีประหยัดที่ออกแบบมาสําหรับปริมาณสูง ราคาถูก สาขาวัดแรงดันอุตสาหกรรมและพลเรือนวงจรปรับเสียงอัตราการชดเชยดิจิตอล พร้อมไมโครโพเซอร์, การปั่นเลเซอร์และกระบวนการบรรจุของกระเป๋าเหล็กไร้ขัดเหล็ก, สายวงจรต่อต้านความถี่วิทยุและต่อต้านการแทรกแซงไฟฟ้าแม่เหล็ก, ด้วยความละเอียดสูง, ความน่าเชื่อถือสูง, ขนาดเล็ก,ความต้านทานการสั่น, ป้องกันการแทรกแซง, คุณสมบัติความสามารถที่แข็งแกร่งและอื่นๆ.
ลักษณะสินค้า:
1. ระยะการวัดที่กว้างขวาง โครงสร้างสแตนเลส รูปแบบอัตราต่อรองความดันที่หลากหลาย
2ระดับการป้องกัน IP65 โครงสร้างสแตนเลส
3. เซอร์และปรับขนาดเต็ม
4. ความแม่นยําสูง โครงสร้างสแตนเลสทั้งหมด
การใช้งาน:
1- การวัดความดันของก๊าซและของเหลวที่ไม่รุนแรง ด้วยเหล็กไร้ขัดเหล็ก 316L
2ใช้ในอุตสาหกรรมการเรือและการบิน
3. ใช้ในกระบวนการในสถานที่อุตสาหกรรม เช่น น้ํามัน, เคมี, โลหะ, การผลิตพลังงาน, และน้ํา
4. ใช้ในระบบควบคุมไฮดรอลิกและปนิวเมติก
ปริมาตรการทํางาน:
| ระยะการวัด | 0kPa ~ 10kPa... 5MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ทั่วไป) ± 0.5% (สูงสุด) |
| ความซ้ํา & ไฮสเตเรซิส | 00.02% F.S. (ประเภท) 0.05% F.S. (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((Typical) ± 0.2% F.S/Year ((Max.) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | เอ็กเซีย IICT6 |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.05 กิโลกรัม |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
ทิปการสั่งซื้อ:เมื่อเลือกผลิตภัณฑ์ กรุณาให้แน่ใจว่าสื่อที่จะวัดจะเข้ากันได้กับส่วนที่ติดต่อของผลิตภัณฑ์
2เมื่อสั่งซื้อ กรุณาสังเกตว่าสินค้าแบบกันระเบิด ไม่รวมหัวจอดิจิตอล
3เมื่อสั่งซื้อเครื่องส่งสัญญาณที่มีหัวจอ LCD หรือ LED การบริการพลังงานสําหรับเครื่องส่งสัญญาณไม่ควรต่ํากว่า 20VDC
4. เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือ จึงแนะนําให้ผู้ใช้ติดตั้งอุปกรณ์ป้องกันสายฟ้าบนสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และไฟฟ้าถูกเชื่อมไว้อย่างน่าเชื่อถือ
5ระยะอุณหภูมิการทํางานของวงจร O ยางฟลูโร คือ -20oC ถึง 250oC เมื่ออุณหภูมิการทํางานของผลิตภัณฑ์ต่ํากว่า -20oC มันจําเป็นต้องเลือกประปาวงจร O EPDM
6. ความยาวสายไฟฟ้าโดยธรรมดาคือ 1.5m, มีให้เลือกในสามวัสดุ. หากไม่ระบุ, จะนํามาพร้อมกับวัสดุสายไฟฟ้าพอลิเอธิลีน.กรุณาระบุในลําดับ.
7สําหรับความต้องการพิเศษ เช่น ความสั่นแรงแรงแรงแรงกระแทกทันที ความรบกวนไฟฟ้าแม่เหล็กแรงหรือความถี่วิทยุ กรุณาแจ้งบริษัทของเราและระบุมันในคําสั่ง
คู่มือสั่งซื้อ:
| BP15X | เครื่องส่งแรงดันแบบแอนาล็อก | ||||||||
| รหัส | การก่อสร้าง | ||||||||
| 5 | พล็อก Packard | 6 | สายไฟตรงปิด 1.5 เมตร | ||||||
| 7 | มินิ ฮิชมันน์ คอนเนคเตอร์ | 8 | เครื่องเชื่อม Hirschmann ขนาดใหญ่ | ||||||
| ระยะการวัด | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa หรือ MPa |
X: แสดงระยะการวัดจริง | ||||||||
| รหัส | พลังงาน | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | อื่นๆ | ||||||||
| รหัส | สัญญาณออก | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||
| รหัส | การเชื่อมต่อความดัน | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | อื่นๆ ((¢50.4 แฟลนจ์) | ||||||||
| รหัส | การเชื่อมต่อไฟฟ้า | ||||||||
| B1 | ฮิชแมน | ||||||||
| B2 | PG7 | ||||||||
| B3 | สายเคเบิลปิด Outlet 1.5 เมตร | ||||||||
| B4 | อื่นๆ | ||||||||
| รหัส | ประเภทความดัน | ||||||||
| G | ความดันเครื่องวัด | ||||||||
| A | ความกดดันอย่างแน่นอน | ||||||||
| S | ความดันมาตรฐานที่ปิด | ||||||||
Q: คุณเป็นผู้ผลิตไหม?
A: ใช่, เราเป็นผู้ผลิตเซ็นเซอร์มืออาชีพมากกว่า 29 ปี! ทีมงานเทคนิคของเรามีมากกว่า 10 วิศวกร.
Q: คุณรับบริการ OEM ได้มั้ย?
ตอบ: ใช่ เราสามารถใส่ข้อมูลและโลโก้ของบริษัทของคุณบนเซ็นเซอร์ของเราได้
Q: ผมเป็นผู้จําหน่ายของคุณได้มั้ย?
ตอบ: ครับ เรากําลังมองหาผู้จําหน่ายในตลาดต่างประเทศ
Q: เวลานําของคุณคืออะไร?
A: ปกติ 7-10 วัน สําหรับปริมาณมากกว่า 100pcs ต้องการเพิ่มเติม 3-5 วันทําการ
