| สถานที่กำเนิด: | เป่าจี้, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | CE,RoHs,ISO9001 |
| หมายเลขรุ่น: | BH93420-III |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, ที/ที |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| รุ่นหมายเลข: | เครื่องส่งสัญญาณระดับ BH93420-III | ระยะทาง: | 0-1ม.~400ม |
|---|---|---|---|
| วัสดุไดอะแฟรม: | 316L สแตนเลส | ผลิต: | 0.5-4.5V /4-20mA |
| การรับประกัน: | 2 ปี | เกรดความแม่นยำ: | 0.25% F.S.,00.5% F.S |
| การจัดอันดับ IP: | IP68 | อุณหภูมิในการทำงาน: | -20~80℃ |
| พลังงาน: | 12~36V, มาตรฐาน 24V | สื่อการวัด: | น้ําเหลว น้ํามัน |
| เน้น: | 4-20mA เครื่องตรวจจับระดับถังน้ํามันแบบดําน้ํา,เครื่องตรวจจับระดับถังน้ํามันแบบดําน้ํา 4.5V,BH93420-III เครื่องตรวจจับระดับถังน้ํามัน |
||

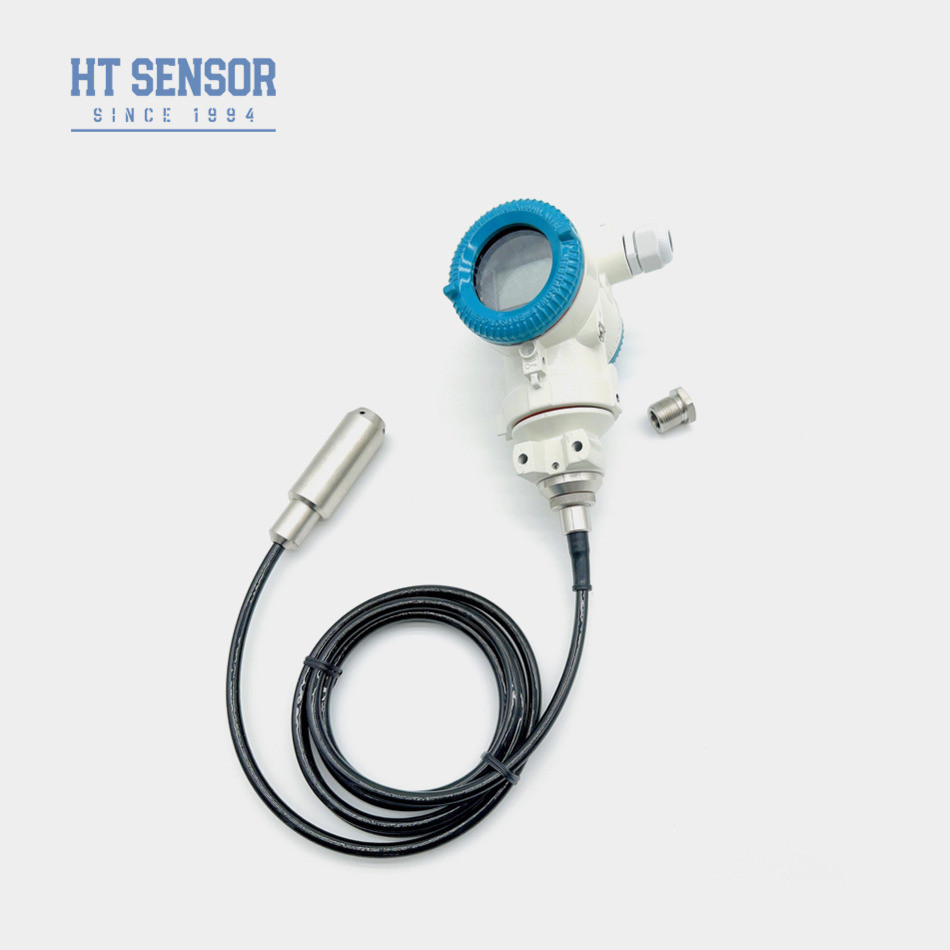

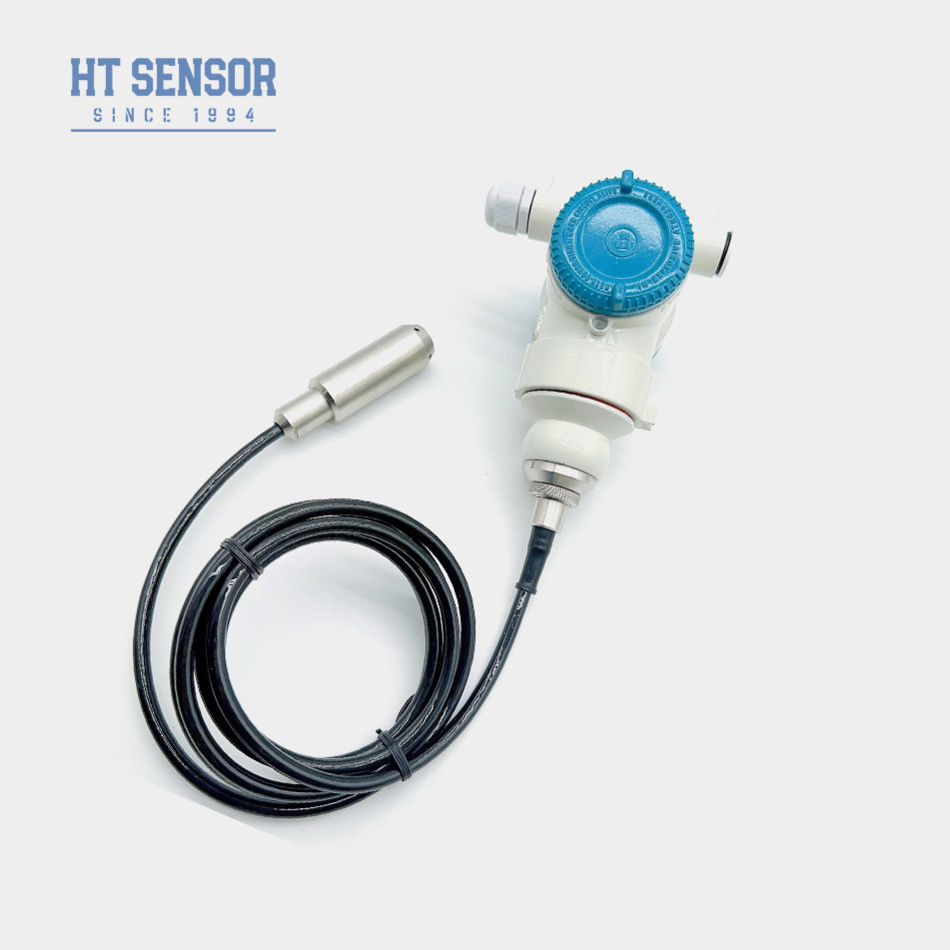

BH93420III เครื่องส่งระดับของของเหลวที่สามารถดําน้ําได้
การนําเสนอของตัวส่งระดับของของเหลว:
BH93420-III เครื่องส่งระดับแบบดําน้ํา เป็นอุปกรณ์วัดระดับของของเหลวที่ใช้องค์ประกอบเซ็นเซอร์ความดันที่นําเข้าที่มีคุณภาพสูงมันถูกใช้อย่างแพร่หลายในการใช้งานต่าง ๆ เช่น การจัดหาน้ําในเมืองและการระบายน้ํา, โรงงานบํารุงน้ํา, ถังน้ํา, แม่น้ํา, มหาสมุทร, ถังเก็บน้ํามัน, รวมถึงอุตสาหกรรมน้ํามัน, เคมีและพลังงานไฟฟ้า
ลักษณะสินค้าของตัวส่งระดับของของเหลว:
1สัญญาณแบบอนาล็อกหรือดิจิตอล
2. การเลือกสัญญาณออกที่หลากหลาย
3สาย PE หรือ PU เป็นตัวเลือก
การใช้งานของตัวส่งระดับของของเหลว:
1รองรับกับ 316LSS น้ํายาที่ไม่เกรี้ยว
2. ติดตามระดับน้ําในแอพลิเคชั่นต่างๆ เช่น น้ําเสีย น้ําอุตสาหกรรมและน้ําเทศบาล ถังน้ํา บ่อ น้ําแม่น้ํา น้ําทะเล ทะเล เป็นต้น
3การวัดระดับน้ํามันในน้ํามันดีเซลและถังน้ํามัน
| ปริมาตรการทํางาน | |
| ระยะการวัด | 0 ~ 10m... 400m |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| อัตราการอุดหนุน | ≤ 2X ระยะหมาย |
| ความแม่นยํา @ 25oC | ± 0.1% (ทั่วไป) ± 0.2% (สูงสุด) |
| ความซ้ํา | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ไฮสเตเรซิส | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.15% F.S/ปี (สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิศูนย์ | ±0.01%FS/oC ((> 100KPa) ±0.02%FS/oC (≤ 100Kpa) |
| ความผันผันของอุณหภูมิ | ±0.01%FS/oC ((> 100KPa) ±0.02%FS/oC (≤ 100Kpa) |
| อุณหภูมิการชดเชย | 0-50oC (0-1m. 0-2m); 0-70oC |
| อุณหภูมิการทํางาน | -20 ~ 80oC |
| อุณหภูมิในการเก็บ | -30 ~ 100oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| โชค | 100 กรัม |
| วัสดุบ้าน | อลูมิเนียมหล่อเหล็กเหล็กไม่ржаมี 1Cr18Ni9Ti |
| วัสดุของแผ่นฉาก | 316L สแตนเลส |
| ความต้านทานต่อการปิด | >= 100MΩ@100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ExiaIICT6 |
| ระดับการคุ้มครอง | IP68 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~1.6Kg (ไม่รวมสาย) |
| วัสดุเคเบิล | โพลีเอธิลีน โพลียูเรธาน สายพีทีเอฟอี |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA กับฮาร์ท | 15 ~ 30VDC | 2 สาย |
| การเชื่อมต่อไฟฟ้า | ||||
 |
4-20mA (ฮาร์ท) |
1 | V+ | สีแดง |
| 2 | V- | สีเหลือง | ||
| 3 | NC | |||
| 4 | NC | |||
 |
4-20mA (ฮาร์ท) |
1 | V+ | สีแดง |
| 2 | V- | สีเหลือง | ||
| 3 | NC | |||
| 4 | NC | |||
 |
4-20mA (ฮาร์ท) |
1 | V+ | สีแดง |
| 2 | V- | สีเหลือง | ||
| 3 | GND | |||
| 4 | NC | |||
| ระเบียบ คู่มือ | ||||||||||
| BHZ93420 | รหัส | การก่อสร้าง | ||||||||
| III | เครื่องส่งระดับของของเหลวที่ฉลาด | |||||||||
| ระยะการวัด | 0 ~ 10m... 400m | |||||||||
| รหัส | พลังงาน | |||||||||
| D1 | 24VDC | |||||||||
| รหัส | สัญญาณออก | |||||||||
| S1 | 4 ~ 20mADC | S2 | 4 ~ 20mADCด้วยHศิลปะ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||||
| B4 | 2088 กับ การแสดง | |||||||||
| B5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| รหัส | ประเภทความดัน | |||||||||
| G | ความดันเครื่องวัด | |||||||||
| A | ความกดดันอย่างแน่นอน | |||||||||
| S | ความดันมาตรฐานที่ปิด | |||||||||
| รหัส | วัสดุเคเบิล | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
