| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | CE,RoHs,ISO9001 |
| หมายเลขรุ่น: | BP93420-IC |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, ที/ที |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| รุ่นหมายเลข: | เครื่องตรวจจับความดันอุตสาหกรรม BP93420-IC | ระยะความดัน: | -100KPA-0-10kpa-60Mpa |
|---|---|---|---|
| เกรดความแม่นยำ: | ≤0.5%เอฟเอส | ผลิต: | 4-20mA /0-5VDC /0-10VDC /0.5-4.5VDC |
| พลังงาน: | 3.3-5.5VDC /12-36VDC | ประเภทแรงดัน: | กว้าง/สมบูรณ์/ปิด |
| สื่อการวัด: | น้ํามัน น้ํามัน | การจัดอันดับ IP: | IP65 |
| การปรับแต่ง: | <i>Available |</i> <b>มี |</b> <i>Customized Request</i> <b>คำขอที่กำหนดเอง</b> | การรับประกัน: | 2 ปี |
| เน้น: | BP93420-IC เครื่องปรับความดันอุตสาหกรรม,เครื่องปรับความดันอุตสาหกรรม 4-20mA,24V เครื่องตรวจจับความดันความร้อนสูง RoHs |
||

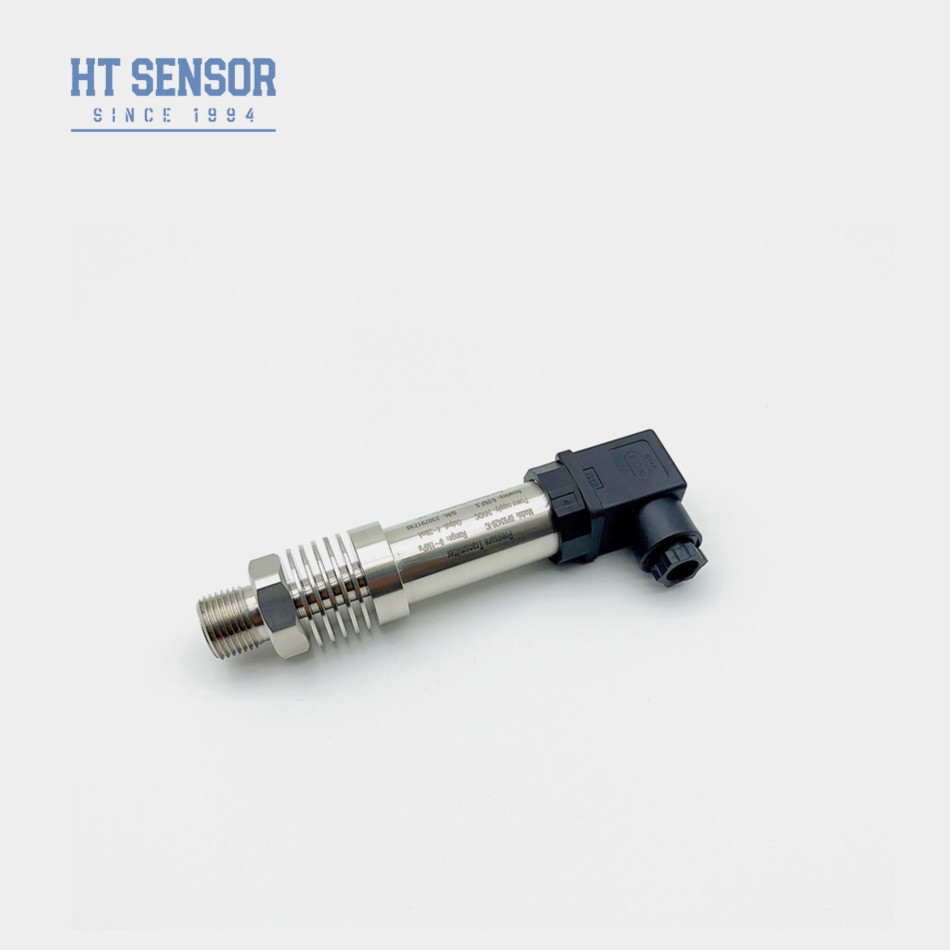

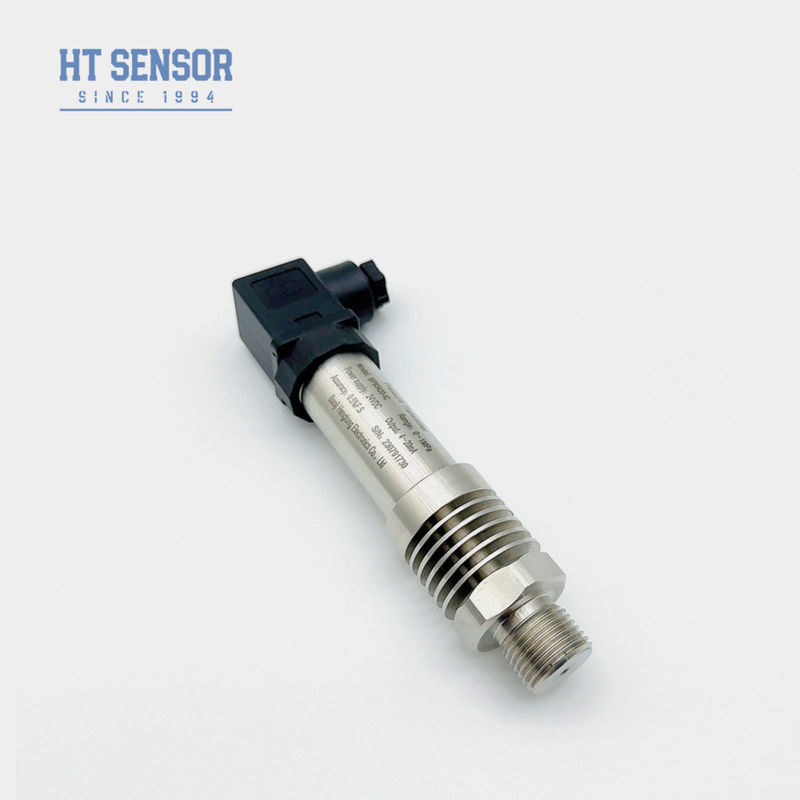

BP93420IC เครื่องรับสัญญาณแรงดัน
การนําเสนอเครื่องตรวจความดัน Industria:
BP93420-IC เป็นเซ็นเซอร์ส่งความดันอุณหภูมิสูงที่ใช้แกนที่เต็มไปด้วยน้ํามันแยกกันความดันจากซิลิคอน HT19 ซีรี่ย์ที่มีความก้าวหน้าเป็นองค์ประกอบการวัดแกนมีโครงสร้างการระบายความร้อนที่เชี่ยวชาญที่บูรณาการในเครื่องส่ง, มันจับความดันของสื่อที่วัดได้อย่างมีประสิทธิภาพ การออกแบบที่โดดเด่นนี้ทําให้การวัดความดันที่น่าเชื่อถือและแม่นยําในสภาพแวดล้อมที่ต้องการความร้อนสูงมันเป็นทางเลือกที่ดีสําหรับการใช้งานที่เกี่ยวข้องกับอัตราการเปลี่ยนแปลงอุณหภูมิหรือทํางานภายใต้สภาพที่สูงขึ้น. BP93420-IC ใช้กันอย่างแพร่หลายในกระบวนการและระบบอุตสาหกรรมที่ต้องการการตรวจสอบความดันที่แม่นยําในสถานที่อุณหภูมิสูงท้าทาย
ลักษณะสินค้าของอุตสาหกรรมเซ็นเซอร์ความดัน:
1. ระยะการวัดที่กว้างขวาง โครงสร้างสแตนเลส รูปแบบอัตราต่อรองความดันที่หลากหลาย
2ระดับการป้องกัน IP65 โครงสร้างสแตนเลส
3. เซอร์และปรับขนาดเต็ม
4. ความแม่นยําสูง โครงสร้างสแตนเลสทั้งหมด
การใช้งานของอุตสาหกรรมเซ็นเซอร์ความดัน:
1- การวัดความดันของก๊าซและของเหลวที่ไม่รุนแรง ด้วยเหล็กไร้ขัดเหล็ก 316L
2ใช้ในอุตสาหกรรมการเรือและการบิน
3. ใช้ในกระบวนการในสถานที่อุตสาหกรรม เช่น น้ํามัน, เคมี, โลหะ, การผลิตพลังงาน, และน้ํา
4. ใช้ในระบบควบคุมไฮดรอลิกและปนิวเมติก
| ปริมาตรการทํางานของเซ็นเซอร์ตัวส่งแรงดัน | |
| ระยะการวัด | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา | 0.1% FS |
| ไฮสเตเรซิส | 0.1% FS |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((ปกติ) ± 0.2% F.S/Year ((สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 150oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | Ex db IIC T6 จีบี |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.4kg |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| ระเบียบสื่อสาร RS485 | 3.6 ~ 30V / แบตเตอรี่ | 4 สาย |
| ทิปการสั่งซื้อ |
| คู่มือการสั่งซื้อ | ||||||||
| BP93420XX | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| IB | เครื่องส่งความดันทั่วไป | IX | แสดงเครื่องส่งแรงดัน | |||||
| IE | เครื่องส่งแรงกดกดบินที่ทนต่อการกระแทก | IIC/III | อุตสาหกรรมทั่วไป / เครื่องส่งแรงดันจอ | |||||
| IF | เครื่องส่งแรงดันกันความชื้น | IIE/IIIE | เครื่องส่งความดันทั่วไป/จอ | |||||
| IN | เครื่องส่งแรงดันพิเศษเครื่องปรับอากาศ | |||||||
| IC | เครื่องส่งความดันอุณหภูมิสูง | |||||||
| IQ/IQT | กล่องฉากใหญ่ / เครื่องส่งความดันอุณหภูมิสูง | |||||||
| ระยะการวัด | - 01. . .0~001... 100MPa | |||||||
| (0-X) Kpa หรือ MPa | X: แสดงระยะวัดจริง | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | 2088 กล่องอุตสาหกรรม | |||||||
| B5 | 2088 กล่องอุตสาหกรรมที่มีจอแสดง | |||||||
| B6 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| G | ความดันเครื่องวัด | |||||||
| A | ความกดดันอย่างแน่นอน | |||||||
| S | ความดันมาตรฐานที่ปิด | |||||||
เพื่อแนะนําเซ็นเซอร์ที่เหมาะสมที่สุด ให้บอกข้อมูลด้านล่าง
1อุณหภูมิการทํางาน: -40 ~ 125 °C
2ระยะทดสอบ?
3.ออกเสียง: 4-20mA, RS485 หรืออื่น ๆ?
4สกรู: G1/4, 1/4NPT, R1/4, M20 * 1.5?
5การเชื่อมต่อไฟฟ้า ฮิชแมน พัคคาร์ด
6จํานวนการสั่งซื้อ: ?
