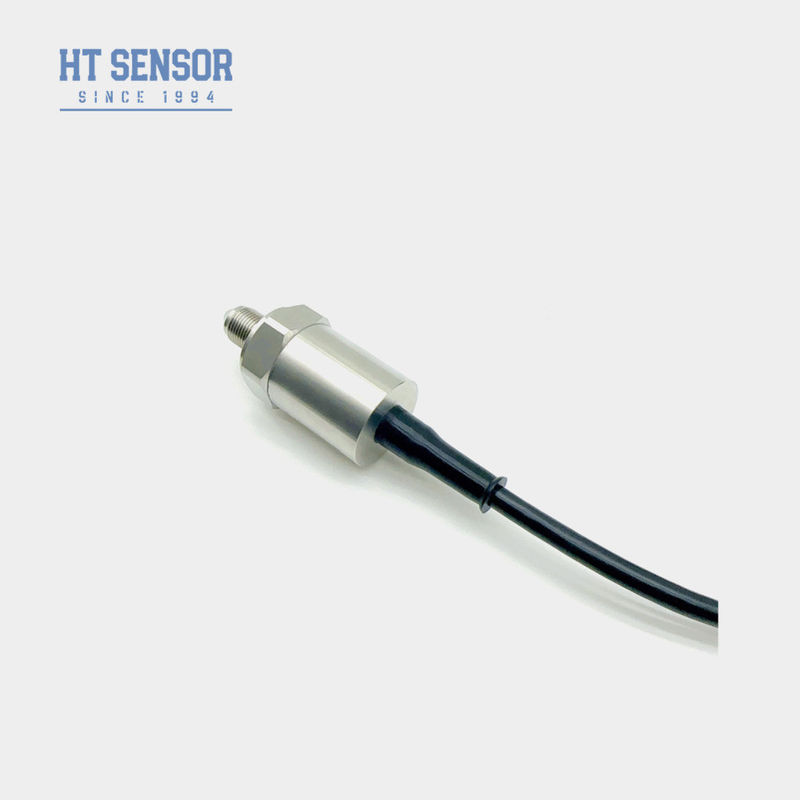

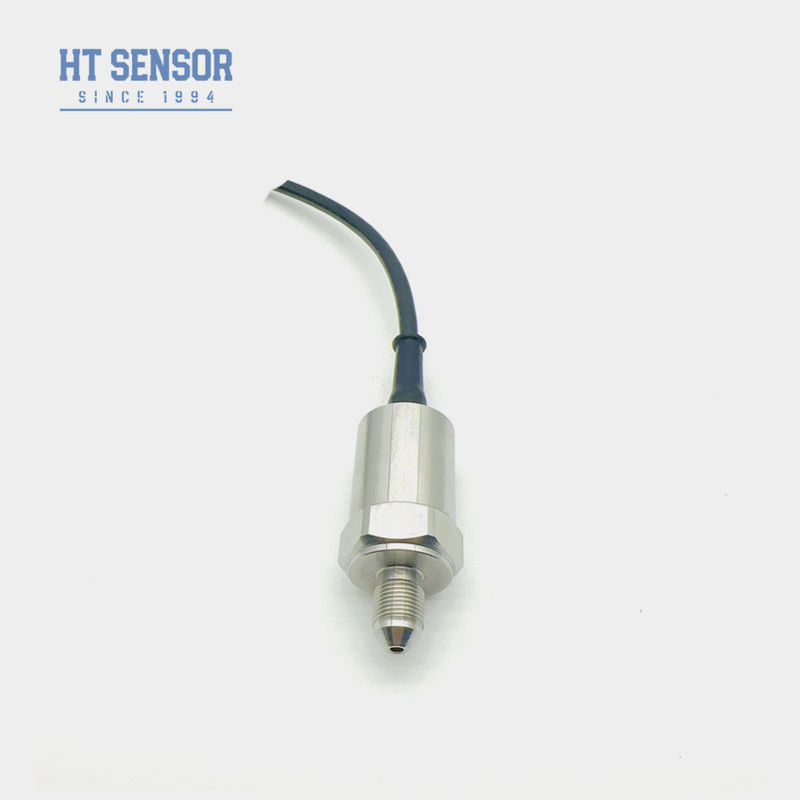

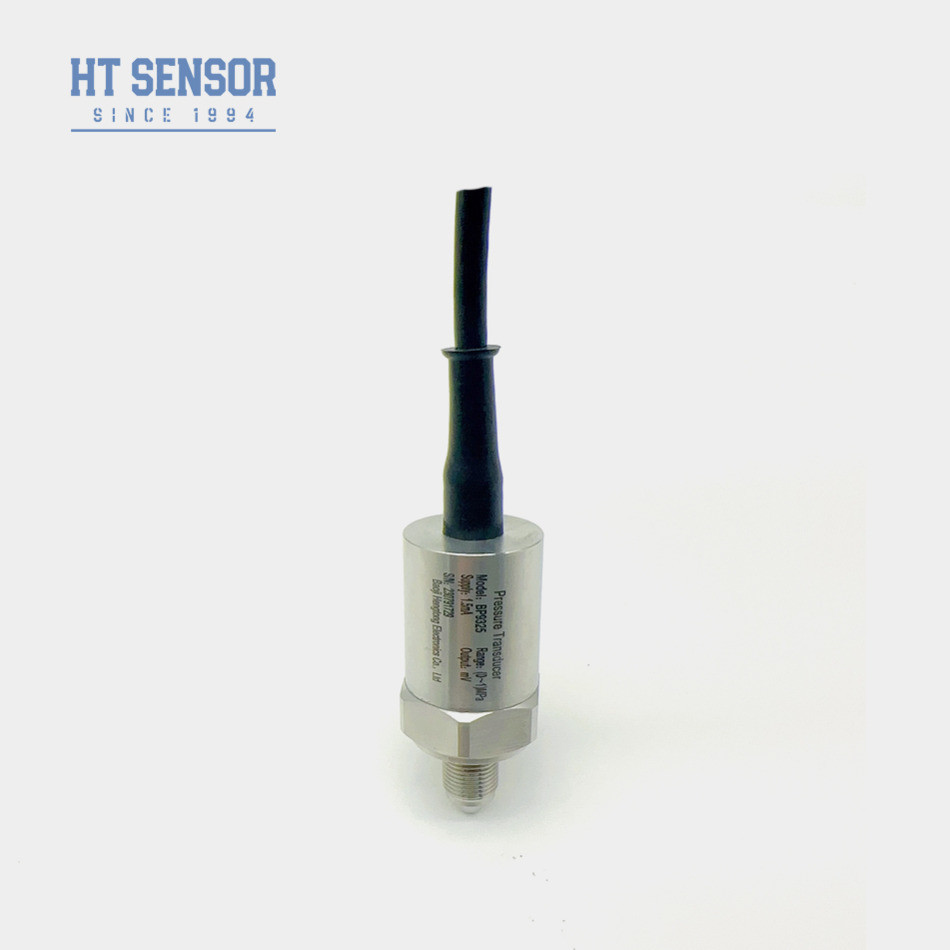

BP9325 เครื่องตรวจจับความดันซิลิคอนกระจาย
Product Details
| รุ่นหมายเลข: | BP9325 เซนเซอร์ความดันซิลิคอน | วัสดุที่อยู่อาศัย: | สแตนเลส |
|---|---|---|---|
| อุณหภูมิการทํางาน: | -20℃ ถึง +80℃ | พลังงาน: | 10V/1.5mA |
| ระยะความดัน: | 0-100MPa | การจัดอันดับ IP: | IP65 |
| เอาต์พุตสัญญาณ: | เอ็มวี | ประเภทการเชื่อมต่อ: | ขั้วต่อ M12 |
| การรับประกัน: | 2 ปี | ประเภท: | พีเซอเรสติฟของซิลิคอนกระจาย |
| เน้น |
BP9325 เครื่องตรวจจับความดันซิลิคอนกระจาย,BP9325 เครื่องส่งแรงดันแบบต่อต้านไฟฟ้า,เครื่องส่งแรงดันแบบ Piezoresistive จากสแตนเลส |
||
Product Description
การนําเสนอเซ็นเซอร์ความดันซิลิคอน
เซนเซอร์ความดันปิเซอเรสติฟิคซิลิคอน BP9325 เป็นเซนเซอร์ที่มั่นคงสูงที่ใช้ธาตุซิลิคอนกระจายเซนเซอร์วัดความดันความแตกต่างของสื่อโดยการส่งมันไปยังแผ่นแผ่นซิลิคอนผ่านแผ่นแผ่นซิลิคอน 316L และน้ํามันซิลิคอนธาตุซิลิคอนกระจายใช้ผล piezoresistive เพื่อวัดความดันของเหลวและก๊าซอย่างแม่นยําทําให้มันเป็นตัวเลือกที่นิยมสําหรับการใช้งานต่างๆ.มันมีความรู้สึกสูงและการบริโภคพลังงานที่ต่ํา ทําให้มันประหยัดพลังงานและสมบูรณ์แบบสําหรับอุปกรณ์ที่ใช้แบตเตอรี่
ลักษณะสินค้าของเซ็นเซอร์ความดันซิลิคอน:
1. ใช้เทคโนโลยีที่ทันสมัยและ 316L โกรงเหล็กไร้ขัด
2เช่น ทิตานีมเต็ม และ แดอฟรากัม Hastelloy
3. ใช้วงจรแผ่นหนาสําหรับการชําระอุณหภูมิและการแก้ไขจุดศูนย์
4ความน่าเชื่อถือสูง, สามารถซ้ําและความมั่นคง
การใช้งานของเซ็นเซอร์ความดันซิลิคอน:
1เหมาะสําหรับการวัดความดันของก๊าซและของเหลวที่ไม่รสด้วยเหล็กไร้ขัดเหล็ก 316L
2ระบบควบคุมแบบไฮดรอลิกและแบบพนูเมติก
3การควบคุมกระบวนการ
สภาพพื้นฐานของเซ็นเซอร์ความดันซิลิคอน:
1. พลังงานไฟฟ้า: ≤2mADC (มูลค่าทั่วไป 1.5mADC)
2. อุปทานการเข้า: 2.5KΩ ~ 6KΩ
3. อุปทานการออก:2.5KΩ~6KΩ
4. การเชื่อมต่อไฟฟ้า: โควาร์ปินเคลือบทองคําหรือสายอุณหภูมิสูง 100 มม.
| ปริมาตรการทํางาน: | |||||
| ระยะการวัด | กว้าง ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| เสมอ ((A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| ปิด (S) | 3500KPa,7MPa,10MPa,20MPa,40MPa,60MPa,100MPa | ||||
| แบบ | แม็กซ์ | หน่วย | |||
| ความเป็นเส้นตรง | ± 015 | ± 03 | % F.S | ||
| ความซ้ํา | 0.05 | 0.1 | % F.S | ||
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | ||
| การออกออฟเซต 0 | 0±1 | 0±2 | mV | ||
| ผลิตแบบเต็มขนาด | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100 ± 10 | 100±30 | mV | ||
| 0 ออฟเซตเทมป์ ดริฟท์ | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| อุณหภูมิขนาดเต็ม | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| อุปสรรค Temp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| อุณหภูมิการทํางาน | -20~80 | oC | |||
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | |||
| ความจุเกินที่ยอมรับ | รับค่าที่เล็กกว่าระหว่าง 3 เท่าของขนาดเต็มหรือ 120MPa | ||||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | ||||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | |||
| วัสดุของแผ่นฉาก | 316L | ||||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | ||||
| ปริมณฑล O-ring | ยางไนทรีล หรือยางฟลอโร | ||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | ||||
| โชค | 100 กรัม 11 มม. | ||||
| เวลาตอบสนอง | ≤ 1 ms | ||||
| ระบบเติม | น้ํามันซิลิคอน | ||||
| น้ําหนัก | ~0.1kg | ||||
| ปริมาตรจะถูกทดสอบภายใต้สภาพต่อไปนี้: กระแสคงที่ 1.5mA และอุณหภูมิบริเวณ 25 °C | |||||
เพื่อแนะนําเซ็นเซอร์ที่เหมาะสมที่สุด ให้บอกข้อมูลด้านล่าง
1อุณหภูมิการทํางาน: -40 ~ 125 °C
2ระยะทดสอบ?
3.ออกเสียง: 4-20mA, RS485 หรืออื่น ๆ?
4สกรู: G1/4, 1/4NPT, R1/4, M20 * 1.5?
5การเชื่อมต่อไฟฟ้า ฮิชแมน พัคคาร์ด
6จํานวนการสั่งซื้อ: ?
