| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | CE,RoHs,ISO9001 |
| หมายเลขรุ่น: | BHZ93420-III |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, ที/ที |
| สามารถในการผลิต: | 500 ชิ้น/เดือน |
| รุ่นหมายเลข: | BHZ93420-III | ความแม่นยำ: | ≤0.5%เอฟเอส |
|---|---|---|---|
| ระยะความดัน: | 0-1m-400 H2O | การปรับแต่ง: | OEM/ODM |
| เคเบิล: | PE, PU, PTFE | วัสดุไดอะแฟรม: | 316L สแตนเลส |
| น้ําหนักสะสม: | 1.6กก | ประเภท: | ประเภทซิลิคอนพีเซอเรสติฟ |
| การออกแบบโครงสร้าง: | ประเภทอินพุต | การจัดอันดับ IP: | IP68 |
| เน้น: | BHZ93420-III เครื่องตรวจจับความดันน้ําที่ฉลาด,เครื่องตรวจความดัน RS485 สําหรับการวัดระดับน้ํา,เครื่องตรวจความดันสําหรับการวัดระดับน้ําดิจิตอล |
||

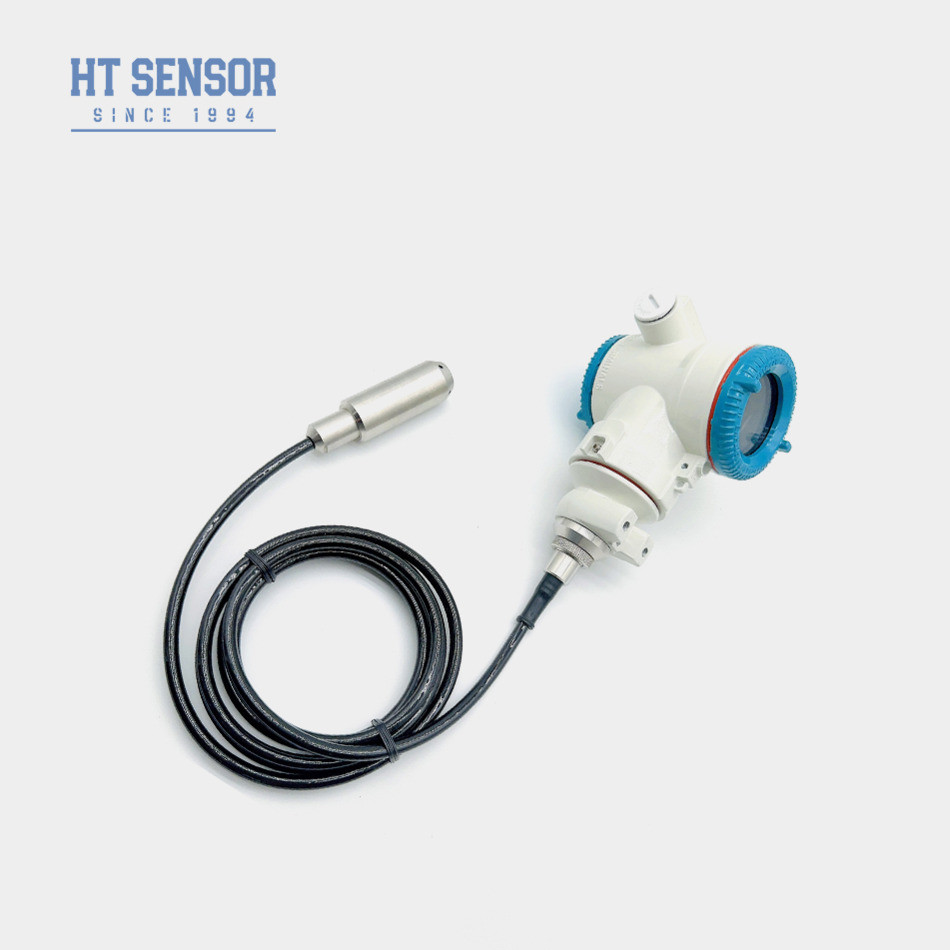

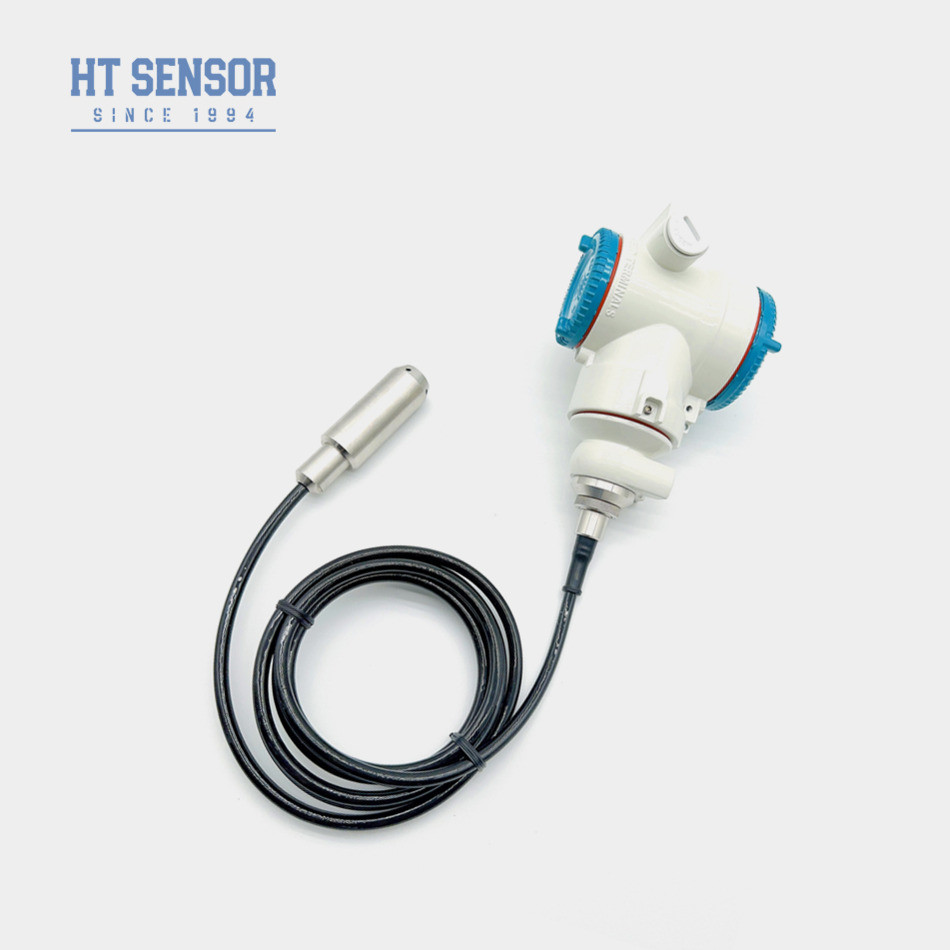

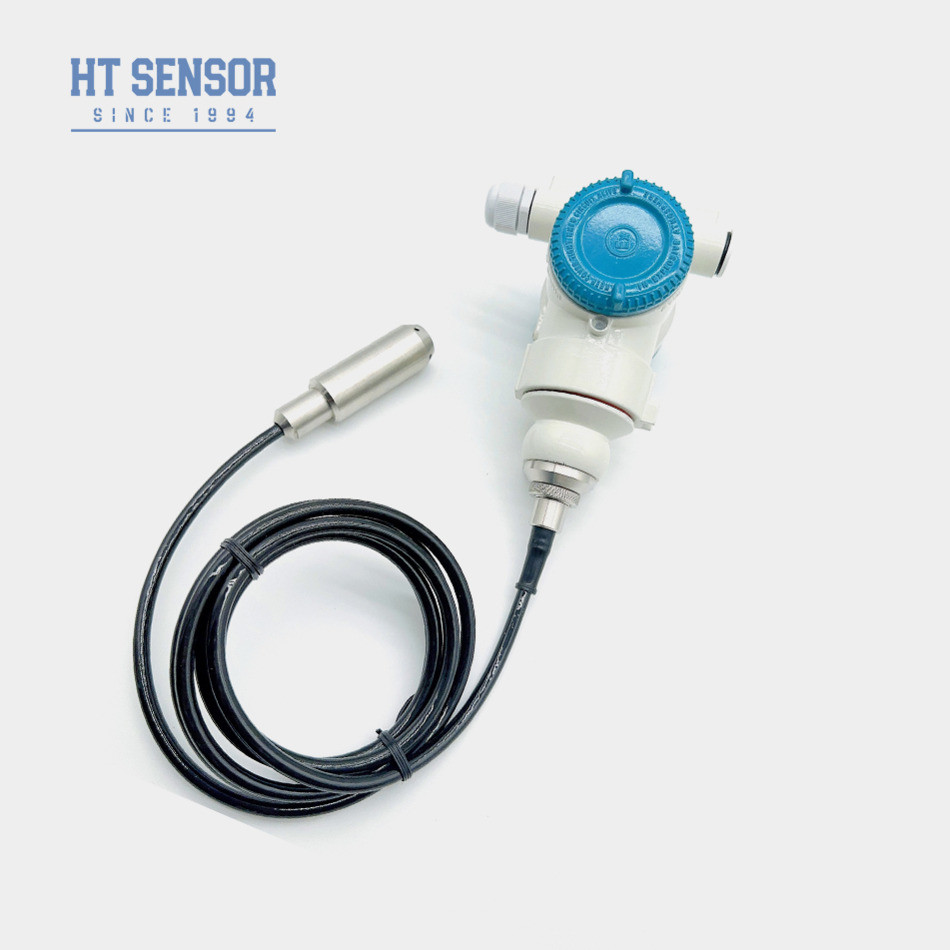

BHZ93420-III 3051 โลหะอลูมิเนียมเหล็ก RS485 เครื่องส่งระดับน้ําดิจิตอล
BHZ93420IIILน้ําเหลว ระดับTผู้ส่งเงินปลด
คําแนะนําของเครื่องส่งระดับน้ํา:
เครื่องส่งระดับของของเหลวแบบฉลาดแบบ BHZ93420-III ถูกออกแบบด้วยเซ็นเซอร์ความดันซิลิคอนแบบพีเซอเรสติฟิคความแม่นยําสูงเป็นองค์ประกอบในการวัดสัญญาณเซนเซอร์วัดความดันสแตติก, ซึ่งมีสัดส่วนกับระดับของของเหลว. ด้วยโปรโตคอลการสื่อสาร HART, มันบรรลุการส่งสัญญาณดิจิตอลและการสื่อสารสองทาง. เครื่องส่งนี้มีตัวเลือกการออกหลายตัว,รวมถึงสัญญาณอนาล็อกและดิจิตอลทําให้มันมีความยืดหยุ่นและปรับตัวได้อย่างมากกับความต้องการของระบบที่แตกต่างกัน
ลักษณะสินค้าของเครื่องส่งระดับน้ํา:
1.HART การออกโปรต็อกอลสื่อสาร พร้อมความสามารถในการแสดง
2ความแม่นยําสูงและความมั่นคงที่ดี
3ระดับความแข็งแรงต่อการระเบิด: ExiaIICT6
4ระดับการป้องกันสูง IP68
5สายเคเบิล PE, PTFT, PU
การใช้งานของเครื่องส่งระดับน้ํา:
1.เข้ากันได้กับ 316LSS, น้ํายาที่ไม่เกรี้ยว
2.การติดตามระดับน้ําในแอพลิเคชั่นต่างๆ เช่น น้ําเสีย น้ําอุตสาหกรรมและน้ําเทศบาล ถังน้ํา บ่อน้ํา, แม่น้ํา, น้ําทะเล, ทะเล, ฯลฯ
3การติดตามระดับน้ํามันในถังน้ํามันดีเซล น้ํามันและน้ํามันอื่นๆ
ปริมาตรการทํางาน:
| ระยะการวัด | 0 ~ 10m... 400m |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| อัตราการอุดหนุน | ≤ 2X ระยะหมาย |
| ความแม่นยํา @ 25oC | ± 0.1% (ทั่วไป) ± 0.2% (สูงสุด) |
| ความซ้ํา | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ไฮสเตเรซิส | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.15% F.S/ปี (สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิศูนย์ | ±0.01%FS/oC ((> 100KPa) ±0.02%FS/oC (≤ 100Kpa) |
| ความผันผันของอุณหภูมิ | ±0.01%FS/oC ((> 100KPa) ±0.02%FS/oC (≤ 100Kpa) |
| อุณหภูมิการชดเชย | 0-50oC (0-1m) . 0-2m); 0-70oC |
| อุณหภูมิการทํางาน | -20 ~ 80oC |
| อุณหภูมิในการเก็บ | -30 ~ 100oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| โชค | 100 กรัม |
| วัสดุบ้าน | อลูมิเนียมหล่อเหล็กเหล็กไม่ржаมี 1Cr18Ni9Ti |
| วัสดุของแผ่นฉาก | 316L สแตนเลส |
| ความต้านทานต่อการปิด | >= 100MΩ@100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ExiaIICT6 |
| ระดับการคุ้มครอง | IP68 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~1.6Kg (ไม่รวม สายเคเบิล) |
| วัสดุเคเบิล | โพลีเอธิลีน โพลียูเรธาน สายพีทีเอฟอี |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 20mA กับฮาร์ท | 15 ราคา 30VDC | 2 สาย |
| การก่อสร้าง | |
|
2088 |
 |
| 3051A |  |
| 3051 |  |
| การเชื่อมต่อไฟฟ้า | ||||
 |
4-20mA (ฮาร์ท) |
1 | V+ | สีแดง |
| 2 | V- | สีเหลือง | ||
| 3 | NC | |||
| 4 | NC | |||
 |
4-20mA (ฮาร์ท) |
1 | V+ | สีแดง |
| 2 | V- | สีเหลือง | ||
| 3 | NC | |||
| 4 | NC | |||
 |
4-20mA (ฮาร์ท) |
1 | V+ | สีแดง |
| 2 | V- | สีเหลือง | ||
| 3 | GND | |||
| 4 | NC | |||
| ตัวอย่างการเลือก |
ทิปการสั่งซื้อ:
1กรุณาให้แน่ใจว่าสื่อการวัดจะเข้ากันได้กับส่วนประกอบของผลิตภัณฑ์ที่ติดต่อกับมันระหว่างการเลือก
2ความหนาแน่นของสื่อที่วัด ควรระบุ
3สําหรับความรบกวนของไฟฟ้าแม่เหล็กหรือคลื่นวิทยุแรง กรุณาให้รายละเอียดกับบริษัทของเราและระบุมันในคําสั่ง
4เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือ จึงแนะนําให้ผู้ใช้ติดตั้งอุปกรณ์ป้องกันสายฟ้าคะนองในสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และไฟฟ้าถูกเชื่อมไว้อย่างน่าเชื่อถือ
ระเบียบ คู่มือ:
| BHZ93420 | รหัส | การก่อสร้าง | ||||||||
| III | เครื่องส่งระดับของของเหลวที่ฉลาด | |||||||||
| ระยะการวัด | 0 ~ 10m... 400m | |||||||||
| รหัส | พลังงาน | |||||||||
| D1 | 24VDC | |||||||||
| รหัส | สัญญาณออก | |||||||||
| S1 | 4 ~ 20mADC | S2 | 4 ~ 20mADCด้วยHศิลปะ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||||
| B4 | 2088 กับ การแสดง | |||||||||
| B5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| รหัส | ประเภทความดัน | |||||||||
| G | ความดันเครื่องวัด | |||||||||
| A | ความกดดันอย่างแน่นอน | |||||||||
| S | ความดันมาตรฐานที่ปิด | |||||||||
| รหัส | วัสดุเคเบิล | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
เพื่อแนะนําเซ็นเซอร์ที่เหมาะสมที่สุด ให้บอกข้อมูลด้านล่าง
1อุณหภูมิการทํางาน: -40 ~ 125 °C
2ระยะทดสอบ?
3.ออกเสียง: 4-20mA, RS485 หรืออื่น ๆ?
4สกรู: G1/4, 1/4NPT, R1/4, M20 * 1.5?
5การเชื่อมต่อไฟฟ้า ฮิชแมน พัคคาร์ด
6จํานวนการสั่งซื้อ: ?
