เซ็นเซอร์วัดแรงดันซิลิคอนสำหรับท่อทองแดง เซ็นเซอร์วัดแรงดันก๊าซ สำหรับอากาศหรือก๊าซ
Product Details
| หมายเลขรุ่น: | HT12 | ประเภทเธรด: | TO8 |
|---|---|---|---|
| ประเภทสายไฟ: | สตาร์ทคอวาร์ | การวัดขนาดกลาง: | ก๊าซอากาศ |
| พิสัย: | 0-10kpa~1000kpa | เอาท์พุต: | สัญญาณอะนาล็อก |
| พลัง: | 1.5mA | รหัส HS: | 9026209090 |
| สำหรับ: | เครื่องส่งสัญญาณความดันแบบซิลิคอนแบบกระจาย | การปรับแต่ง: | มีให้บริการ OEM และ ODM |
| เน้น |
1.5mA ซิลิคอนเซนเซอร์ความดัน,เครื่องตรวจจับความดันแบบพีเซอเรสติสติฟ ของหลอดทองแดง,เครื่องตรวจจับความดันก๊าซ 10KPa |
||
Product Description
เครื่องตรวจจับความดันหลอดทองแดง เครื่องตรวจจับความดันก๊าซ

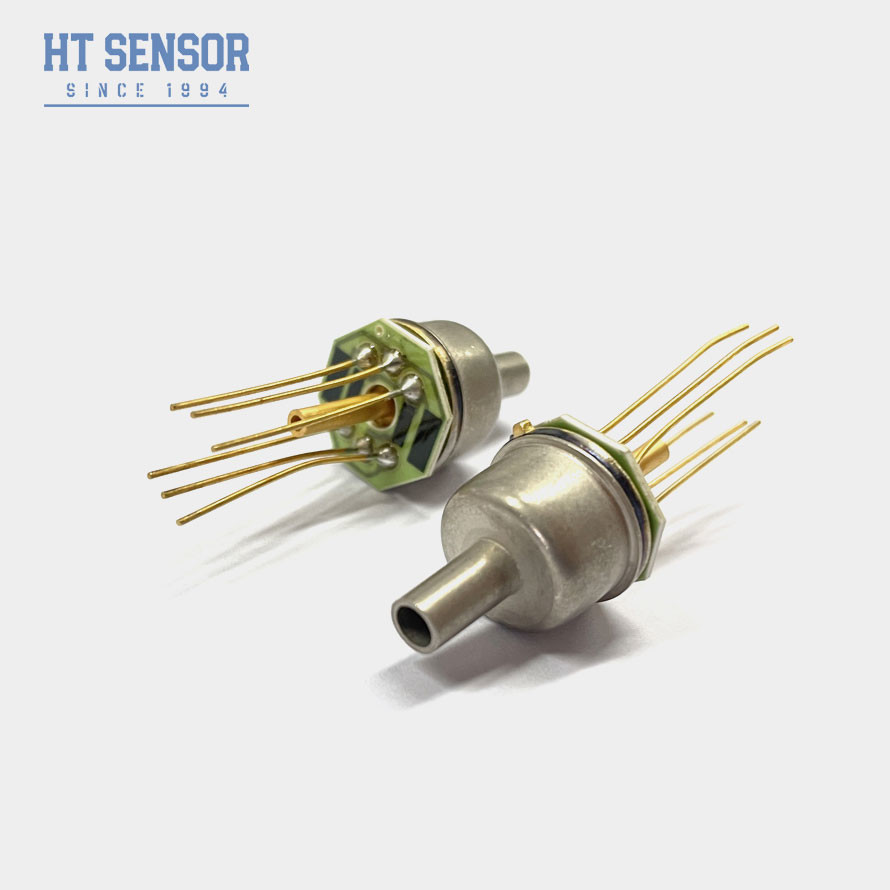

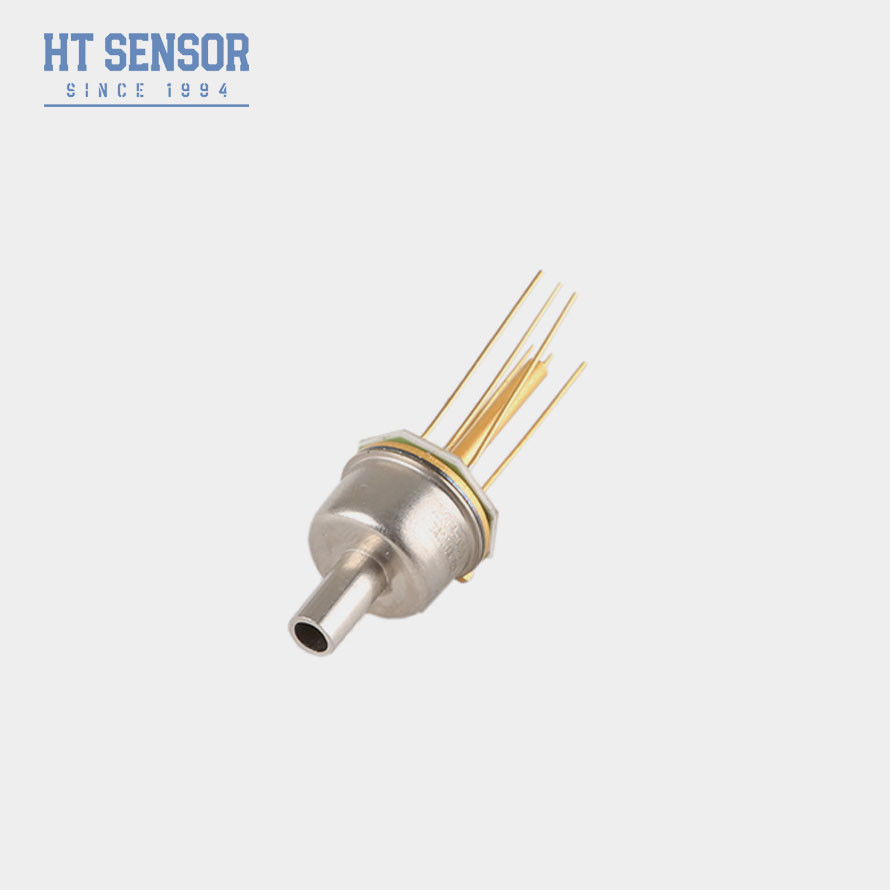

HT12 เซนเซอร์ความดันซิลิคอน Piezoresistive เป็นธาตุซิลิคอนกระจายที่มั่นคงสูงที่บรรจุในเทคโนโลยีบรรจุ TO8 ที่ทันสมัยหัวที่ไม่เต็มไปด้วยน้ํามันหลีกเลี่ยงความผิดพลาดโปรไฟล์และปรับปรุงความมั่นคงของระยะเล็กอย่างสําคัญดังนั้นมันมีผลดีในการวัดความดันของก๊าซแห้งที่ไม่เป็นสารกัด
คุณสมบัติสินค้าของเซ็นเซอร์ความดันซิลิคอน:
- ระยะการวัดกว้างจาก 0 ถึง 10KPa ถึง 2Mpa
- ความน่าเชื่อถือสูง ความมั่นคงดี
- เทคโนโลยีการคัดกรอง TO8
- การใช้งานด้านอากาศ
การใช้งานของเซ็นเซอร์ความดันซิลิคอน:
- ความดันของก๊าซแห้งที่ไม่เกรี้ยวถูกวัด
- ระบบควบคุมแบบปนูเมติก การใช้งานทางชีววิทยา
- ระบบควบคุม HVAC
- การบินอากาศที่เกี่ยวข้องกับเป้าหมายของการทดลอง
- พลังงานไฟฟ้า: ≤2mA DC (ปกติ 1.5mA DC)
- อัมพาตทางเข้า:3KΩ~6KΩ
- อุปทานการออก:2.5KΩ~6KΩ
- การเชื่อมต่อไฟฟ้า: ปิ้นโควาร์ทองคํา หรือสายอุณหภูมิสูง 100 มม.
| ปริมาตรการทํางานของเซ็นเซอร์ความดันซิลิคอน: | ||||||
| ระยะการวัด | กว้าง ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| เสมอ ((A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | |||||
| แบบ | แม็กซ์ | หน่วย | ||||
| ความเป็นเส้นตรง | ± 015 | ± 03 | % F.S | |||
| ความซ้ํา | 0.05 | 0.1 | % F.S | |||
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | |||
| การออกออฟเซต 0 | 0±1 | 0±2 | mV | |||
| ผลิตแบบเต็มขนาด | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100 ± 10 | 100±30 | mV | |||
| 0 ออฟเซตเทมป์ ดริฟท์ | ≤20KPa | ± 1 | ± 2 | % F.S | ||
| ≥35kPa | ± 05 | ± 1 | % F.S | |||
| อุณหภูมิขนาดเต็ม | ≤20KPa | ± 1 | ± 2 | % F.S | ||
| ≥35kPa | ± 05 | ± 1 | % F.S | |||
| อุปสรรค Temp. | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| อุณหภูมิการทํางาน | -20~80 | oC | ||||
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | ||||
| ความจุเกินที่ยอมรับ | รับค่าที่เล็กที่สุดระหว่าง 3 เท่าของขนาดเต็มหรือ 4MPa | |||||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | |||||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | ||||
| วัสดุของแผ่นฉาก | 316L | |||||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | |||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | |||||
| โชค | 100 กรัม 11 มม. | |||||
| เวลาตอบสนอง | ≤ 1 ms | |||||
| น้ําหนัก | ~ 12.5 กรัม | |||||
| ปริมาตรจะถูกทดสอบภายใต้สภาพต่อไปนี้: กระแสคงที่ 1.5mA และอุณหภูมิบริเวณ 25 °C | ||||||
| การก่อสร้าง | |
| ขนาด | |
| การเชื่อมต่อไฟฟ้าและการชดเชย |
|
|
| ทิปการสั่งซื้อ |
3หากสื่อที่ทดสอบไม่เข้ากันกับชิปและวัสดุเรือน (316L) ควรให้คําแนะนําพิเศษเมื่อวางคําสั่ง
4หลีกเลี่ยงการกดด้านในของเซ็นเซอร์ด้วยมือหรือวัตถุคม เพื่อหลีกเลี่ยงการบิดเบือนหรือเจาะของหลอดรังสีและความเสียหายของแกน
5. ปิดประตูความดันของแกนเมตรให้เปิดให้กับบรรยากาศ เพื่อป้องกันน้ํา, คันน้ําหรือสื่อที่กัดรัง จากการเข้าห้องความดันลบของแกนเมตร
6. หาก Pin เปลี่ยนแปลง, ดูตราบนสายแกนจริง
