เครื่องตรวจจับความดัน Diaphragm Flanged Flush DN25 เครื่องตรวจสอบความดัน Piezoresistive
Product Details
| รุ่น NO.: | BP93420-IIIFL | พลังงานไฟฟ้า: | 9-36VDC |
|---|---|---|---|
| อุปตุต: | 4-20mA พร้อมจอแสดงผล LCD LED | ประเภทแรงดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| ระยะทาง: | 0-35kpa~20Mpa | ประเภทโครงสร้าง: | ฟลัชเซ็นเซอร์ความดันไดอะแฟรม |
| สื่อการวัด: | ของเหลว แก๊ส กาวเครื่องดื่มและอื่นๆ | เกรดความแม่นยำ: | 00.5% |
| การจัดอันดับ IP: | IP65 | การปรับแต่ง: | มีให้บริการ OEM และ ODM |
| เน้น |
เครื่องตรวจจับความดัน Diaphragm,เครื่องตรวจจับความดัน Diaphragm DN25,เครื่องส่งแรงดันแบบเหลว |
||
Product Description
เครื่องส่งแรงดันแบบพีเซอเรสติฟ ฟลัช แดแอฟรากม่า แดแอฟรากม่าเซ็นเซอร์ DN25 แดแอฟรากม่าเซ็นเซอร์

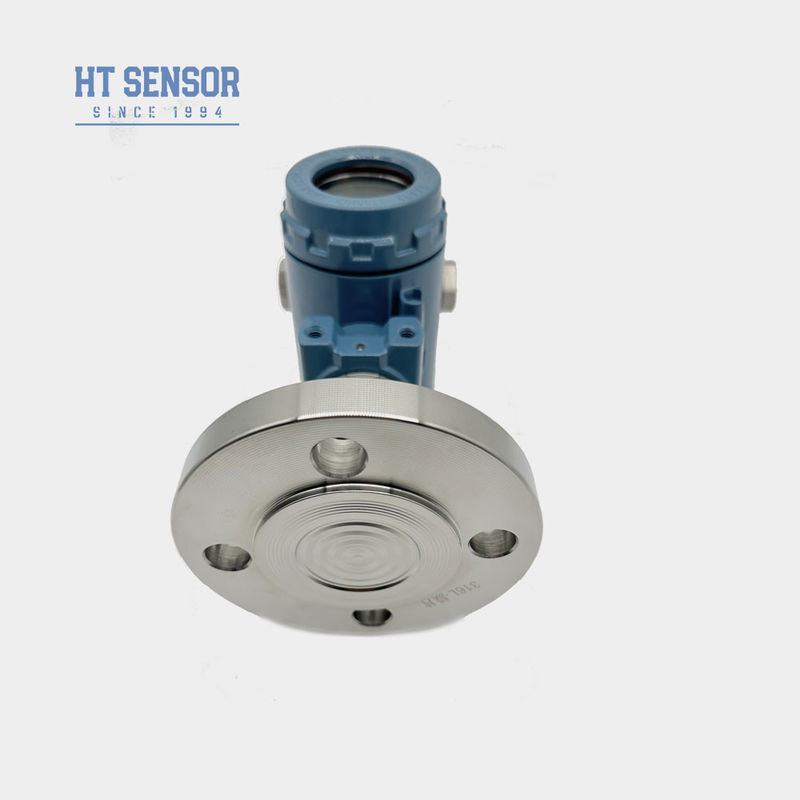

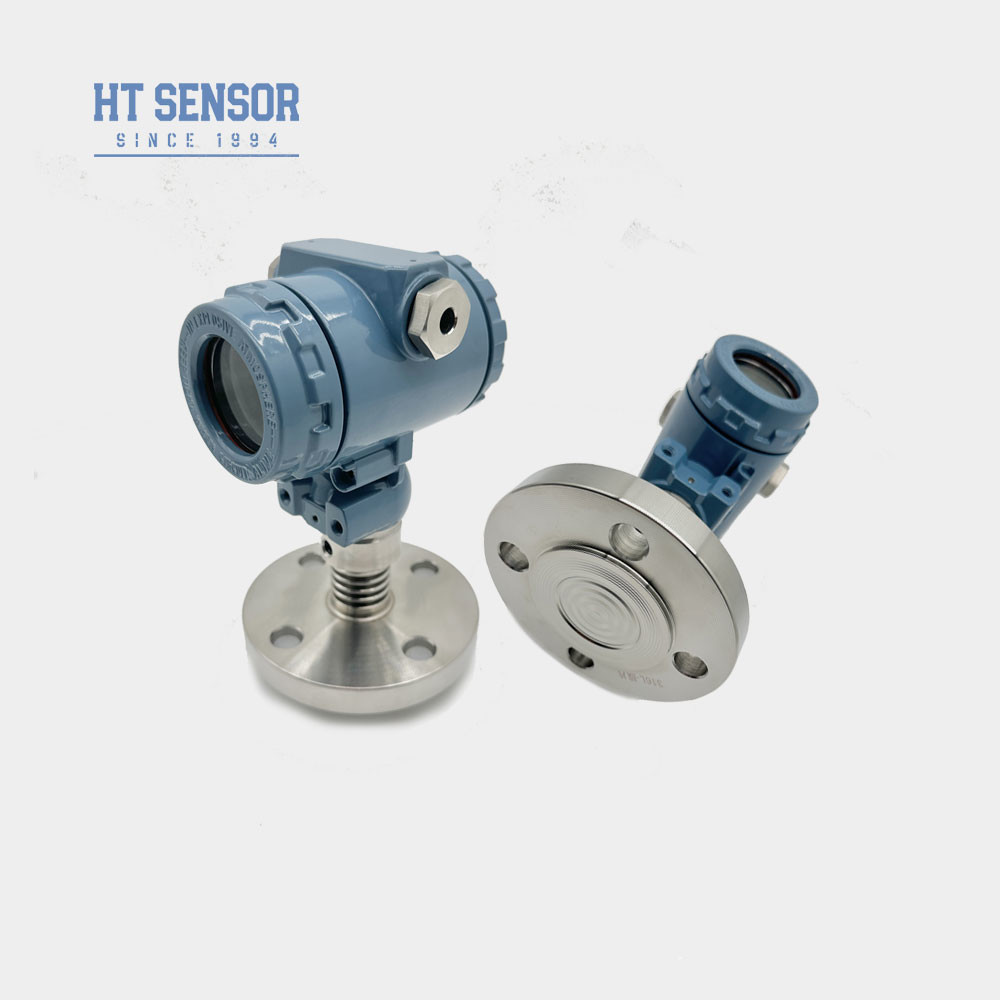

เครื่องส่งความดัน BP93420-IIIFL
การนําเสนอเซ็นเซอร์ความดัน diaphragm flush:
เครื่องส่งความดัน BP93420-III-FL ใช้แกนที่เต็มไปด้วยน้ํามันจากซิลิคอนแบบต่อต้านหนังชุด HT เป็นองค์ประกอบการวัดสัญญาณการเชื่อมต่อกระบวนการใช้การปั่นโดยตรงของ 316L แผ่นกันหนาแยกและ flange ที่ตรงกันเพื่อให้แน่ใจว่าความแม่นยําของการวัดความดันหม้อระบายความร้อนที่กําหนดเอง สามารถปรับตัวไปกับสภาพแวดล้อมที่มีอุณหภูมิสูงวงจรการประมวลผลสัญญาณ ตั้งอยู่ในภายในกระเป๋าเหล็กไร้ขัดแปลงสัญญาณเซ็นเซอร์ในสัญญาณผลิตมาตรฐานผลิตภัณฑ์ทั้งหมดได้รับการทดสอบอย่างเข้มงวดและการตรวจสอบการแก่ตัวของส่วนประกอบ, ผลิตภัณฑ์ครึ่งเสร็จ, และผลิตภัณฑ์เสร็จ, รับประกันการทํางานที่มั่นคงและน่าเชื่อถือ
| ปริมาตรการทํางาน | |
| ระยะการวัด | - 100kPa... 0kPa ⭐ 35kPa... 1MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25°C | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา & ไฮสเตเรซิส | 00.02% F.S. (ประเภท) 0.05% F.S. (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((Typical) ± 0.2% F.S/Year ((Max.) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70°C ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20°C ~ 80°C |
| อุณหภูมิในการเก็บ | -40°C ~ 120°C |
| การสั่นสะเทือน | 10g,55Hz 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ex ia IIC T6 กา |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~ 4 กิโลกรัม |
คุณสมบัติของสินค้าเครื่องตรวจจับความดัน diaphragm:
- 1. ระยะการวัดที่กว้างขวาง, ตัวเลือกอินเตอร์เฟซความดันที่หลากหลาย
- 2ตัวเลือกสัญญาณออกที่หลากหลาย
- 3ปรับค่าศูนย์และขนาดเต็ม
- 4ความแม่นยําสูง การเชื่อมโยงกระบวนการที่ไร้สาระหลาย
การใช้เครื่องตรวจจับความดัน diaphragm:
- เหมาะสําหรับการวัดก๊าซและของเหลวที่ไม่เกรี้ยวด้วย 316L
- อุตสาหกรรมทางการแพทย์, ยาชีวภาพ, และสุขอนามัยอาหารสําหรับการแปรรูปแบบที่ไร้สาระ
- ใช้ในอุตสาหกรรมกระดาษและเคมี รวมถึงระดับน้ําเสียและเครื่องดื่ม
| สัญญาณออก ofเครื่องตรวจจับความดัน diaphragm | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| ระเบียบสื่อสาร RS485 | 3.6 ~ 30V / แบตเตอรี่ | 4 สาย |
| ทิปการสั่งซื้อfเครื่องตรวจจับความดัน diaphragm |
- 1เมื่อเลือกผลิตภัณฑ์ กรุณาให้แน่ใจว่าสื่อที่ทดสอบเข้ากันได้กับส่วนที่ติดต่อของผลิตภัณฑ์
- 2เมื่อสั่งซื้อ โปรดสังเกตว่าผลิตภัณฑ์กันระเบิด ไม่รวมหัวจอดิจิตอล
- 3.เมื่อสั่งซื้อตัวส่งสัญญาณที่มีหัวจอ LCD หรือ LED การให้พลังงานของตัวส่งสัญญาณไม่ควรต่ํากว่า 20VDC
- 4เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือ เราแนะนําให้คุณติดตั้งอุปกรณ์ป้องกันฟ้าคะนองในสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และการจําหน่ายพลังงานถูกเชื่อมไว้อย่างน่าเชื่อถือ
- 5ระยะอุณหภูมิการทํางานที่ระบุของแหวน O ยางฟลอรีนคือ -20 °C ~ 250 °C เมื่ออุณหภูมิการทํางานของผลิตภัณฑ์ต่ํากว่า -20 °C ควรเลือกแหวนปิดประเภท EPDM O
- 6. ความยาวสายไฟฟ้าโดยธรรมดาคือ 1.5m และมีวัสดุสามประเภทให้เลือก หากไม่มีคําแนะนําพิเศษ สามารถใช้วัสดุสายไฟฟ้าพอลิเอธีลีนได้หากคุณต้องการวัสดุเคเบิลที่แตกต่างกัน, กรุณาระบุในใบสั่งซื้อ
- 7ในกรณีที่มีความต้องการพิเศษ เช่น การสั่นแรงแรง, พลังการกระแทกทันที, การรบกวนไฟฟ้าแม่เหล็กแรงหรือ RF, กรุณาแจ้งเราและระบุในคําสั่ง
| คู่มือการสั่งซื้อของเครื่องตรวจจับความดัน diaphragm | ||||||||
| BP93420XX | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| IB | เครื่องส่งความดันทั่วไป | IX | แสดงเครื่องส่งแรงดัน | |||||
| IE | เครื่องส่งแรงกดกดบินที่ทนต่อการกระแทก | IIC/III | อุตสาหกรรมทั่วไป / เครื่องส่งแรงดันจอ | |||||
| IF | เครื่องส่งแรงดันกันความชื้น | IIE/IIIE | เครื่องส่งความดันทั่วไป/จอ | |||||
| IN | เครื่องส่งแรงดันพิเศษเครื่องปรับอากาศ | |||||||
| IC | เครื่องส่งความดันอุณหภูมิสูง | |||||||
| IQ/IQT | กล่องฉากใหญ่ / เครื่องส่งความดันอุณหภูมิสูง | |||||||
| ระยะการวัด | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa หรือ MPa | X: แสดงระยะวัดจริง | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | 2088 กล่องอุตสาหกรรม | |||||||
| B5 | 2088 กล่องอุตสาหกรรมที่มีจอแสดง | |||||||
| B6 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| G | ความดันเครื่องวัด | |||||||
| A | ความกดดันอย่างแน่นอน | |||||||
| S | ความดันมาตรฐานที่ปิด | |||||||
FAQ ของเครื่องตรวจจับแรงดัน diaphragm:
1. Q: คุณลักษณะของ เครื่องตรวจจับความดัน diaphragmเครื่องส่งสัญญาณ?
ตอบ: ความแม่นยําสูง ทนทาน และผลงานที่ดีเยี่ยม สามารถปรับแต่งได้
2. Q: ฉันสามารถปรับปรุงรายละเอียดพิเศษ?
ตอบ: ครับ วิศวกรของเราสามารถปรับปรุงผลิตภัณฑ์ให้เหมาะสมกับความต้องการเฉพาะเจาะจง เราให้บริการ OEM และ ODM
3. Q: ความสามารถในการผลิตของคุณคืออะไร?
A: โรงงานผลิตของเราสามารถผลิตได้ถึง 30,000 เครื่องส่งสัญญาณเซ็นเซอร์ความดันต่อเดือน เราจึงสามารถตอบสนองความต้องการของคําสั่งขนาดใหญ่ได้อย่างเต็มที่ควรติดต่อทีมงานขายของเราก่อน เพื่อให้การผลิตและการจัดทําการจัดส่งเรียบร้อย.
4คําถาม: ระยะเวลาในการจัดส่งทั่วไปคืออะไร?
A: 5 ~ 8 วันทํางานสําหรับรุ่นมาตรฐาน ผลิตภัณฑ์ที่กําหนดเองอาจแตกต่างกัน
5ถาม: ราคาสินค้าเป็นอย่างไร มีส่วนลดบ้างไหม
A: ราคาที่แข่งขันกับส่วนลดสําหรับการสั่งซื้อจํานวนมากหรือพันธมิตรระยะยาว
6. Q: การรับประกันสินค้าของคุณคืออะไร? และบริการหลังการขาย?
A: เวลารับประกันของเราคือ 24 เดือนหลังจากการจัดส่ง, และหลังการขายของเราจะตอบกับคําถามของคุณใน 24 ชั่วโมง, คําสั่งทางไกลโดยเครือข่าย PC คือมีให้บริการเสมอ
