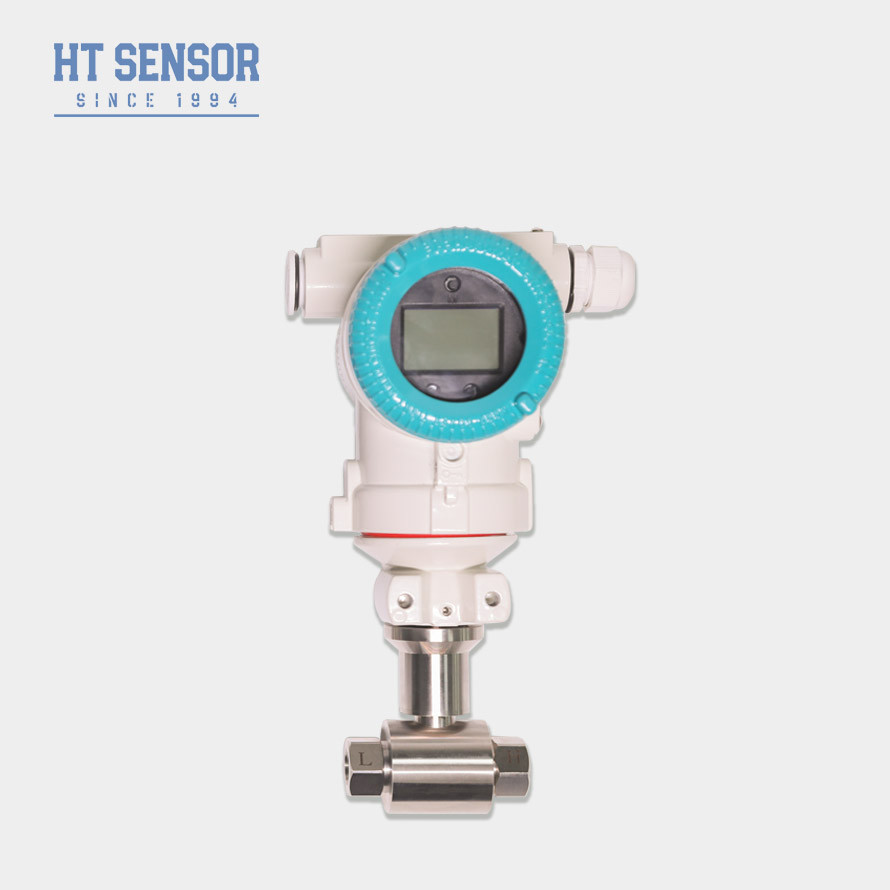

BP93420D-IIIA เครื่องส่งสัญญาณความดันแตกต่างพร้อมจอแสดงผล เซ็นเซอร์ระดับป้องกันการระเบิด
Product Details
| รุ่น: | BP93420D-IIIA | ระยะทาง: | 0-10kpa ~ 2MPa |
|---|---|---|---|
| พลัง: | 24V | output: | 4-20mA |
| วัสดุ: | สแตนเลส | เกลียว: | ชายและหญิง |
| ประเภทแรงดัน: | ความดันแตกต่าง | ประเภทการป้องกัน: | IP65 |
| อุณหภูมิการทํางาน: | 0-60°C | ขั้วต่อ: | 3051A |
| เน้น |
เครื่องส่งความดันระดับความแตกต่างจากสแตนเลส,เครื่องส่งความดันความแตกต่างกันระเบิด,เครื่องส่งความดันความแตกต่าง พร้อมจอ |
||
Product Description

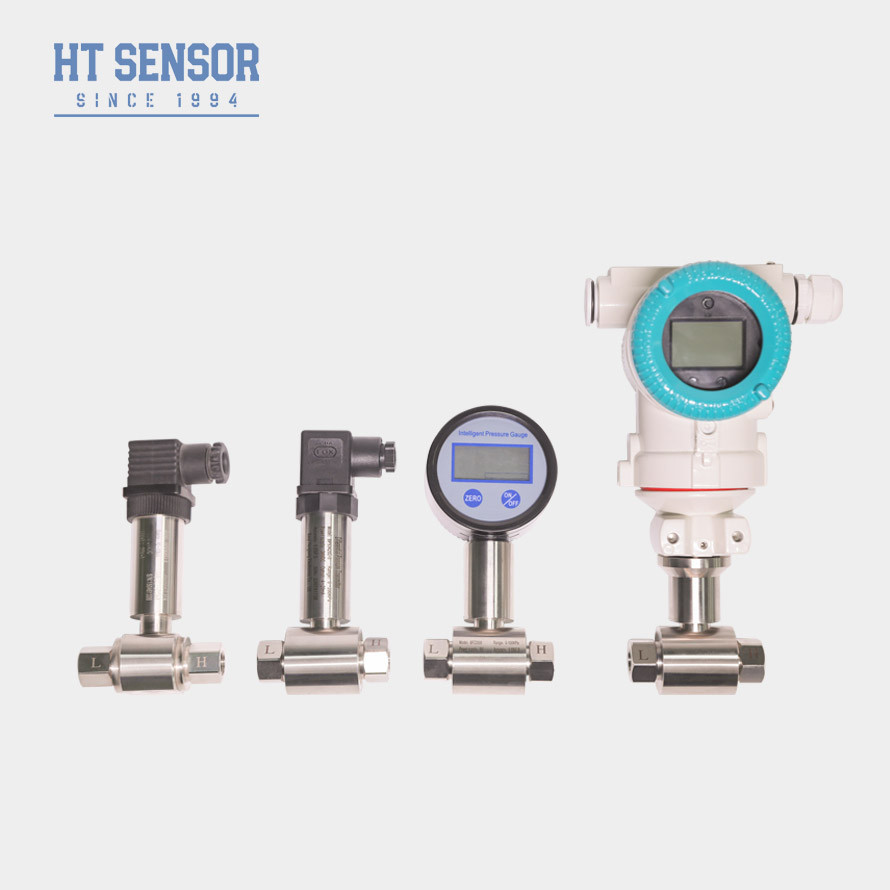

BP93420D-IIIA Differential Pressure Transmitter With Display EX Proof Sensor
BP93420DIII Differential Pressure Transmitter
บทนำของ เซ็นเซอร์ทรานสมิตเตอร์วัดความดันแตกต่าง:
ทรานสมิตเตอร์วัดความดันแตกต่าง BP93420-IIIA ได้รับการออกแบบมาสำหรับการใช้งานในอุตสาหกรรมเพื่อวัดค่าความดันแตกต่างของของเหลวหรือก๊าซ ตัวเลือกฟังก์ชันป้องกันการระเบิดที่หลากหลาย ปลอดภัยภายในตัว ปลอดภัยภายในตัวจากฝุ่น ชนิดกันไฟ ชนิดกันไฟจากฝุ่น และยังสามารถเลือกการสื่อสารโปรโตคอล HART ได้ คุ้มค่า
คุณสมบัติของผลิตภัณฑ์ ของเซ็นเซอร์ทรานสมิตเตอร์วัดความดันแตกต่าง:
- ทรานสมิตเตอร์มีโครงสร้างสแตนเลสสตีล ทำให้มีขนาดกะทัดรัดและติดตั้งง่าย
- ผ่านการชดเชยอุณหภูมิและการคัดกรองอายุการใช้งานอย่างเข้มงวด ทำให้มั่นใจได้ถึงประสิทธิภาพที่เสถียรและเชื่อถือได้
- อินเทอร์เฟซไฟฟ้าสามารถเลือกเป็นตัวเลือกแบบเสียบปลั๊กหรือการเดินสายโดยตรง
การใช้งาน ของเซ็นเซอร์ทรานสมิตเตอร์วัดความดันแตกต่าง:
- เหมาะสำหรับการวัดความดันแตกต่างของก๊าซหรือของเหลวต่างๆ ในท่อของอุตสาหกรรมต่างๆ เช่น ปิโตรเลียม เคมี พลังงาน และอุทกวิทยา
- นำไปใช้ในกระบวนการในสถานที่อุตสาหกรรม เช่น ปิโตรเลียม เคมี โลหะวิทยา การผลิตพลังงาน และอุทกวิทยา
- การวัดความดันสำหรับท่อและห้องเผาไหม้
| พารามิเตอร์ประสิทธิภาพ ของเซ็นเซอร์ทรานสมิตเตอร์วัดความดันแตกต่าง | |
|---|---|
| ช่วงการวัด | 0-10KPa……~2MPa |
| ประเภทความดัน | ความดันแตกต่าง |
| โอเวอร์โหลดด้านเดียว | ≤3 เท่าของช่วงที่กำหนด |
| ความดันสถิต | ค่าต่ำสุดระหว่าง 5 เท่าของช่วงที่กำหนดหรือ 7 MPa |
| ความแม่นยำ @ 25℃ | ±0.25% (ทั่วไป) ±0.5% (สูงสุด) |
| ความสามารถในการทำซ้ำ | ±0.03% (Typ.) ±0.05%FS (สูงสุด) |
| ฮิสเทอรีซิส | ±0.03% (Typ.) ±0.05%FS (สูงสุด) |
| ความเสถียรในระยะยาว | ±0.5%F.S/ปี(≤200KPa) ±0.2%F.S/ปี(＞200KPa) |
| การเลื่อนของอุณหภูมิศูนย์ | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| การเลื่อนของอุณหภูมิช่วง | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| การชดเชยอุณหภูมิ | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| อุณหภูมิในการทำงาน | -30℃~80℃ |
| อุณหภูมิในการจัดเก็บ | -40℃~100℃ |
| การสั่นสะเทือน | 10g,55Hz ～ 2kHz |
| วัสดุตัวเรือน | 304,316L |
| วัสดุกระบังลม | 316L |
| ความต้านทานฉนวน | 100MΩ 100VDC |
| ระดับการป้องกันการระเบิด | ปลอดภัยภายในตัวและป้องกันการระเบิด |
| ระดับการป้องกัน | IP65 |
| น้ำหนัก | ~0.45kg |
| สัญญาณเอาต์พุต | แรงดันไฟฟ้า | ประเภทเอาต์พุต |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 สาย |
| 0～10/20mA |
3 สาย |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| เคล็ดลับการสั่งซื้อ ของเซ็นเซอร์ทรานสมิตเตอร์วัดความดันแตกต่าง |
1. เมื่อเลือกผลิตภัณฑ์ โปรดตรวจสอบให้แน่ใจว่าตัวกลางที่วัดได้เข้ากันได้กับชิ้นส่วนที่สัมผัสของผลิตภัณฑ์
2. เพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้ ขอแนะนำให้ติดตั้งวาล์วร่วมสามทางระหว่างจุดวัดและทรานสมิตเตอร์ เพื่อให้มั่นใจว่ามีการใช้แรงดันอย่างช้าๆ และสม่ำเสมอไปยังห้องแรงดันบวกและลบของทรานสมิตเตอร์
3. ในระหว่างการติดตั้ง ควรวางตำแหน่งอินเทอร์เฟซแรงดันที่ปลายทั้งสองในแนวนอน เพื่อลดผลกระทบของตำแหน่งการติดตั้งต่อผลิตภัณฑ์
4. สำหรับข้อกำหนดพิเศษ เช่น การสั่นสะเทือนอย่างรุนแรง แรงกระแทกทันที การรบกวนทางแม่เหล็กไฟฟ้าที่รุนแรง หรือการรบกวนความถี่วิทยุ โปรดแจ้งให้บริษัทของเราทราบและระบุข้อกำหนดเหล่านี้ในการสั่งซื้อ
| คู่มือการสั่งซื้อ ของเซ็นเซอร์ทรานสมิตเตอร์วัดความดันแตกต่าง | ||||||||
| BP93420XX | ทรานสมิตเตอร์วัดความดัน | |||||||
| รหัส | โครงสร้างโดยรวม | |||||||
| DII | ทรานสมิตเตอร์วัดความดันแตกต่าง | |||||||
| ช่วงการวัด | 0-10KPa……~2MPa | |||||||
| รหัส | แหล่งจ่ายไฟ | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณเอาต์พุต | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| รหัส | การเชื่อมต่อแรงดัน | |||||||
| J1 | M20×1.5 ตัวผู้ | |||||||
| J2 | G1/2 ตัวผู้ | |||||||
| J3 | G1/4 ตัวผู้ | |||||||
| J4 | 1/2 NPT ตัวผู้ | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | Hirschmann | |||||||
| B2 | ปลั๊ก PG7 | |||||||
| B3 | เอาต์พุตสายเคเบิลแบบซีล | |||||||
| B4 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| D | ความดันแตกต่าง | |||||||
