HT19V เครื่องตรวจจับความดันซิลิคอนพีเซอเรสติสติฟ 5VDC เครื่องตรวจจับระดับอากาศของเหลว
Product Details
| หมายเลขรุ่น: | HT19V | ประเภทเธรด: | เลขที่ |
|---|---|---|---|
| ประเภทสายไฟ: | สี่สาย | การวัดขนาดกลาง: | ก๊าซและของเหลว |
| พิสัย: | 0-10KPA ~ 60MPA | เอาท์พุต: | เอ็มวี |
| ประเภทความดัน: | G/A/S | จัดหา: | 5-10VDC |
| รหัส HS: | 9026209090 | สามารถในการผลิต: | 20,000 ชิ้น / เดือน |
| พิมพ์: | เพรสเชอร์เซนเซอร์แบบพายโซรีซิสทีฟ | วัสดุ: | สแตนเลส |
| การปรับแต่ง: | มีให้บริการ OEM และ ODM | ||
| เน้น |
เครื่องตรวจจับความดันซิลิคอนพีเซอเรสติสติฟ 5VDC,เครื่องตรวจจับความดันแบบพีเซอเรสติฟิชั่นซิลิคอน,เครื่องตรวจจับระดับอากาศของเหลว 5VDC |
||
Product Description

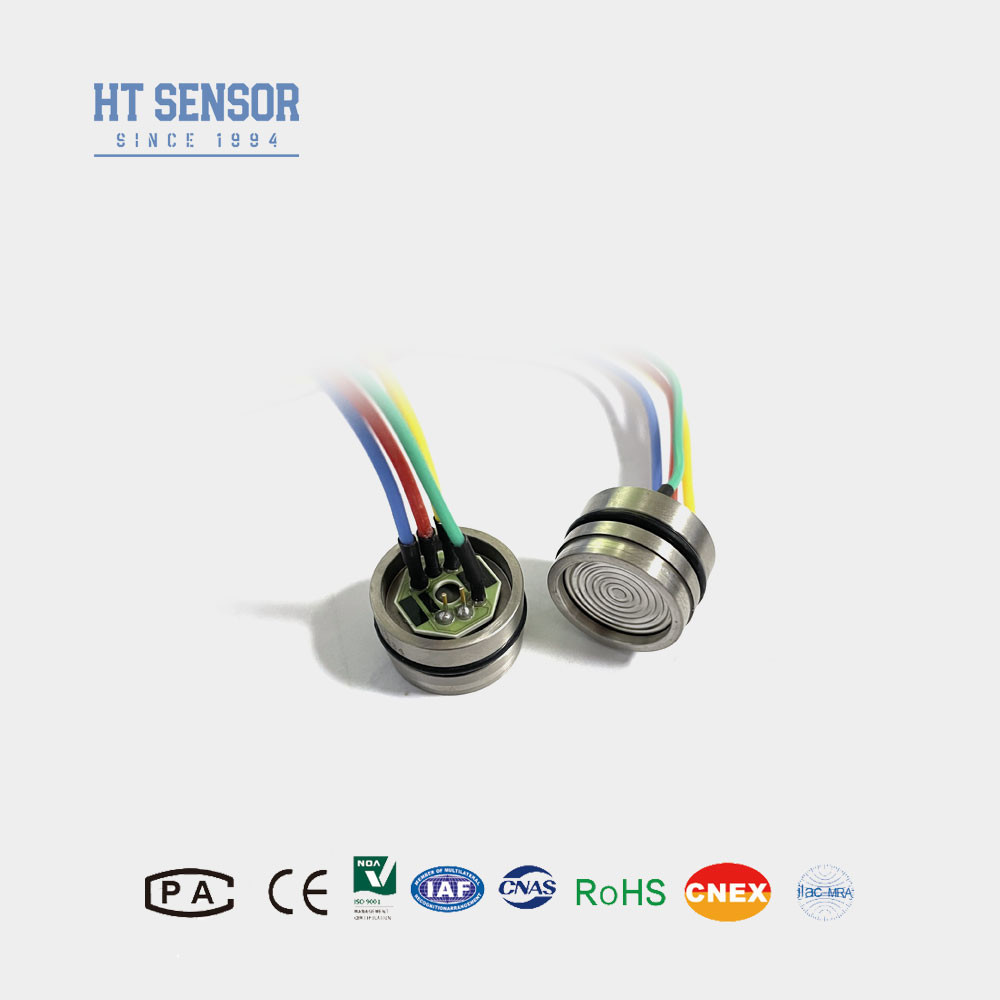

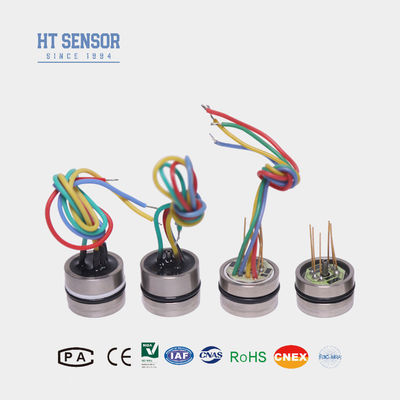

เซ็นเซอร์วัดแรงดันแบบ PiezoResistive Silicon Diffusion HT19V 5VDC Liquid Air Level Sensor
เซ็นเซอร์วัดแรงดันแบบ PiezoResistive Silicon HT19V
บทนำเกี่ยวกับเซ็นเซอร์วัดแรงดันซิลิคอน:
HT19V ใช้ส่วนประกอบซิลิคอนแบบกระจายตัวที่มีเสถียรภาพสูง ทำให้เป็นเซ็นเซอร์วัดแรงดันแบบ PiezoResistive ซิลิคอนที่เชื่อถือได้ ด้วยการใช้ไดอะแฟรมแยกและน้ำมันซิลิโคน เซ็นเซอร์สามารถวัดแรงดันของของเหลวและก๊าซได้อย่างแม่นยำ ให้ผลลัพธ์ที่แม่นยำ การจ่ายไฟแรงดันคงที่ชดเชยการดริฟท์ของอุณหภูมิของผลิตภัณฑ์ ซึ่งช่วยลดผลกระทบจากการเปลี่ยนแปลงของอุณหภูมิได้อย่างมาก การประยุกต์ใช้งานอย่างกว้างขวางในเครื่องอัดอากาศและระบบทำความเย็นทำให้เป็นสินทรัพย์ที่มีค่าในอุตสาหกรรมต่างๆ
คุณสมบัติของผลิตภัณฑ์ของเซ็นเซอร์วัดแรงดันซิลิคอน:
1. วงจรฟิล์มหนาใช้สำหรับการชดเชยอุณหภูมิและการแก้ไขค่าออฟเซ็ตเป็นศูนย์
2. ความน่าเชื่อถือสูง เสถียรภาพดี
3. แหล่งจ่ายไฟแรงดันคงที่ เอาต์พุตมาตรฐาน
การใช้งานของเซ็นเซอร์วัดแรงดันซิลิคอน:
1. เหมาะสำหรับการวัดแรงดันของก๊าซและของเหลวที่มีฤทธิ์กัดกร่อน เข้ากันได้กับสแตนเลส 316 l
2. ใช้ในระบบควบคุมกระบวนการเพื่อตรวจสอบและควบคุมแรงดัน
3. มักใช้ในการวัดแรงดันของระบบทำความเย็นและเครื่องอัดอากาศ
ประสิทธิภาพทางไฟฟ้าของเซ็นเซอร์วัดแรงดันซิลิคอน:
1.แหล่งจ่ายไฟ: ≤10VDC
2.เอาต์พุตแรงดันโหมดทั่วไป: 50% ของอินพุต (โดยทั่วไป)
3.อิมพีแดนซ์อินพุต:4KΩ~20KΩ
4.อิมพีแดนซ์เอาต์พุต:2.5KΩ~6KΩ
5.การเชื่อมต่อไฟฟ้า: สายไฟอุณหภูมิสูง 100 มม., สายริบบิ้น
| พารามิเตอร์ประสิทธิภาพของเซ็นเซอร์วัดแรงดันซิลิคอน:. | ||||||
| ช่วงการวัด | เกจวัด(G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | ||||
| สัมบูรณ์(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | |||||
| ปิดผนึก(S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | |||||
| Typ | สูงสุด | หน่วย | ||||
| ความไม่เป็นเชิงเส้น | ±0.15 | ±0.3 | %F.S | |||
| ความสามารถในการทำซ้ำ | 0.05 | 0.1 | %F.S | |||
| ฮิสเทรีซิส | 0.05 | 0.1 | %F.S | |||
| เอาต์พุตออฟเซ็ตเป็นศูนย์ | 0±1 | 0±2 | mV | |||
| เอาต์พุตเต็มสเกล | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| การดริฟท์ของอุณหภูมิออฟเซ็ตเป็นศูนย์ | ≤20KPa | ±1 | ±2.5 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| การดริฟท์ของอุณหภูมิเต็มสเกล | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| อุณหภูมิชดเชย | ≤20KPa | 0~50 | ºC | |||
| ≥35kPa | 0~70 | ºC | ||||
| อุณหภูมิในการทำงาน | -20~80 | ºC | ||||
| อุณหภูมิในการจัดเก็บ | -40~125 | ºC | ||||
| โอเวอร์โหลดที่อนุญาต | ใช้ค่าน้อยกว่าระหว่าง 3 เท่าของสเกลเต็มหรือ 120MPa | |||||
| แรงดันระเบิด | 5X สเกลเต็ม | |||||
| ความเสถียรในระยะยาว | 0.2 % | F.S/ปี | ||||
| วัสดุไดอะแฟรม | 316L | |||||
| ความต้านทานฉนวน | ≥200MΩ 100VDC | |||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาวะ 10gRMS, 20Hz ถึง 2000Hz | |||||
| การกระแทก | 100g,11ms | |||||
| เวลาตอบสนอง | ≤1ms | |||||
| ซีลโอริง | ยางไนไทรล์หรือยางฟลูออโร | |||||
| สารเติม | น้ำมันซิลิโคน | |||||
| น้ำหนัก | ~28g | |||||
| พารามิเตอร์ได้รับการทดสอบภายใต้เงื่อนไขต่อไปนี้: 10V @ 25ºC | ||||||
| โครงสร้างภายนอกของเซ็นเซอร์วัดแรงดันซิลิคอน | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| การเชื่อมต่อไฟฟ้าและการชดเชยของเซ็นเซอร์วัดแรงดันซิลิคอน |
|
|
| ตัวอย่างการเลือก |
| เคล็ดลับการสั่งซื้อ |
| คำถามและคำตอบ |
.
.
