| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT sensor |
| ได้รับการรับรอง: | CE,RoHs,ISO9001 |
| หมายเลขรุ่น: | BP93420-IB |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, ที/ที |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| รุ่นหมายเลข: | BP93420-IB | พลัง: | 5VDC /12-36VDC |
|---|---|---|---|
| เกลียว: | G1/2, M20*1.5, 1/2NPT | ความมั่นคงในระยะยาว: | +-0.2% F.S/ปี ((ประเภท) |
| วัสดุที่อยู่อาศัย: | 316L หรือ 304SS | ประเภทแรงดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| สื่อการวัด: | <i>Liquid air.</i> <b>อากาศเหลว</b> <i>water oil</i> <b>น้ำมันน้ำ</b> | เกรดความแม่นยำ: | <i>0.5%.</i> <b>0.5%</b> <i>0.25%</i> <b>0.25%</b> |
| ระยะความดัน: | 0kpa~5kpa...100MPa | สัญญาณเอาต์พุต: | 4-20mA หรือ RS485 Modobus |
| เน้น: | เครื่องตรวจความดัน BP93420-IB เครื่องตรวจความดันซิลิคอนกระจายไว,Diffused Silicon Pressure Sensor Fast Response |
||

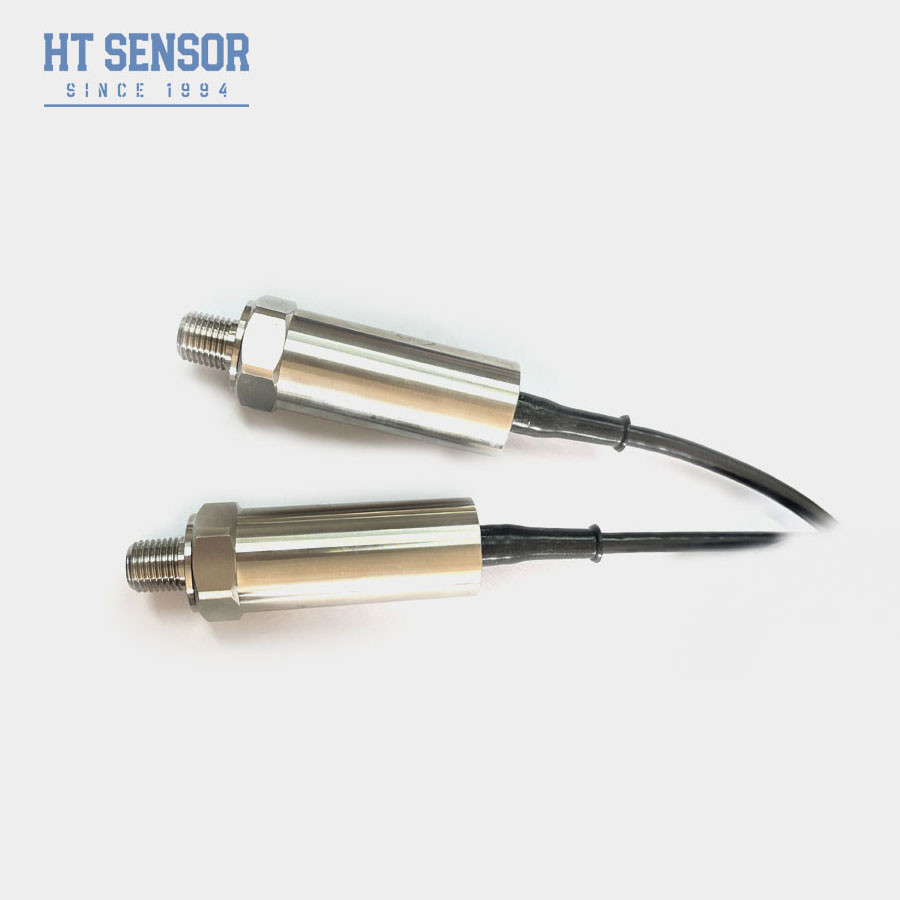

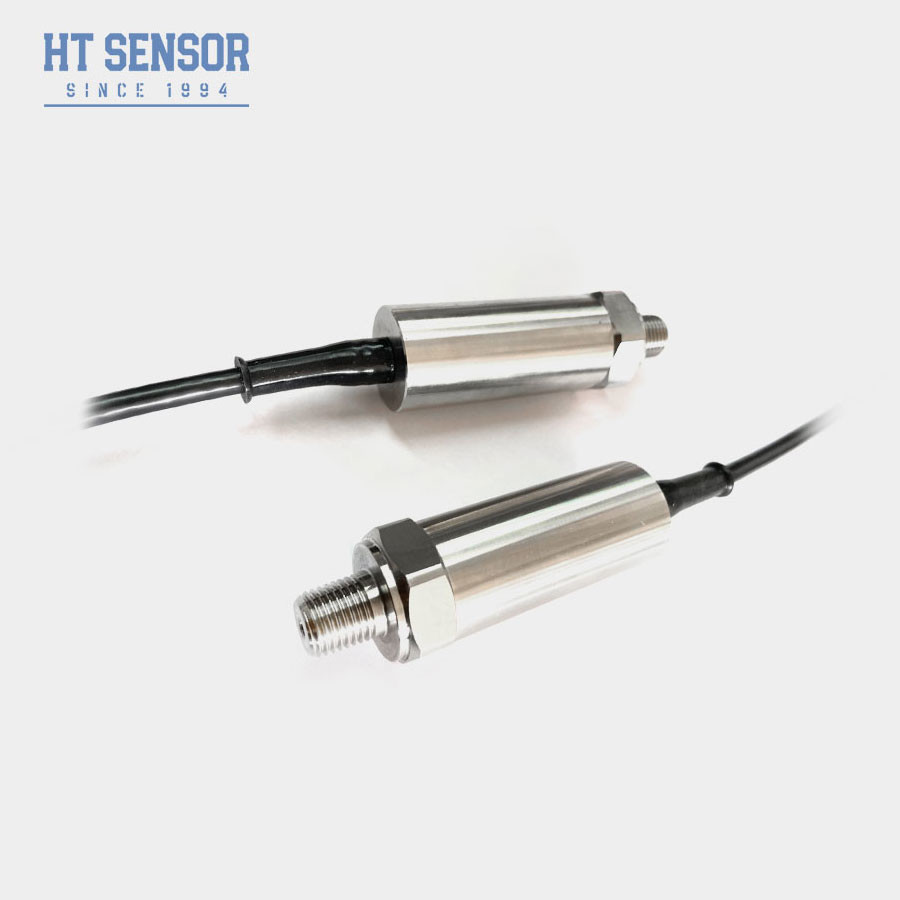

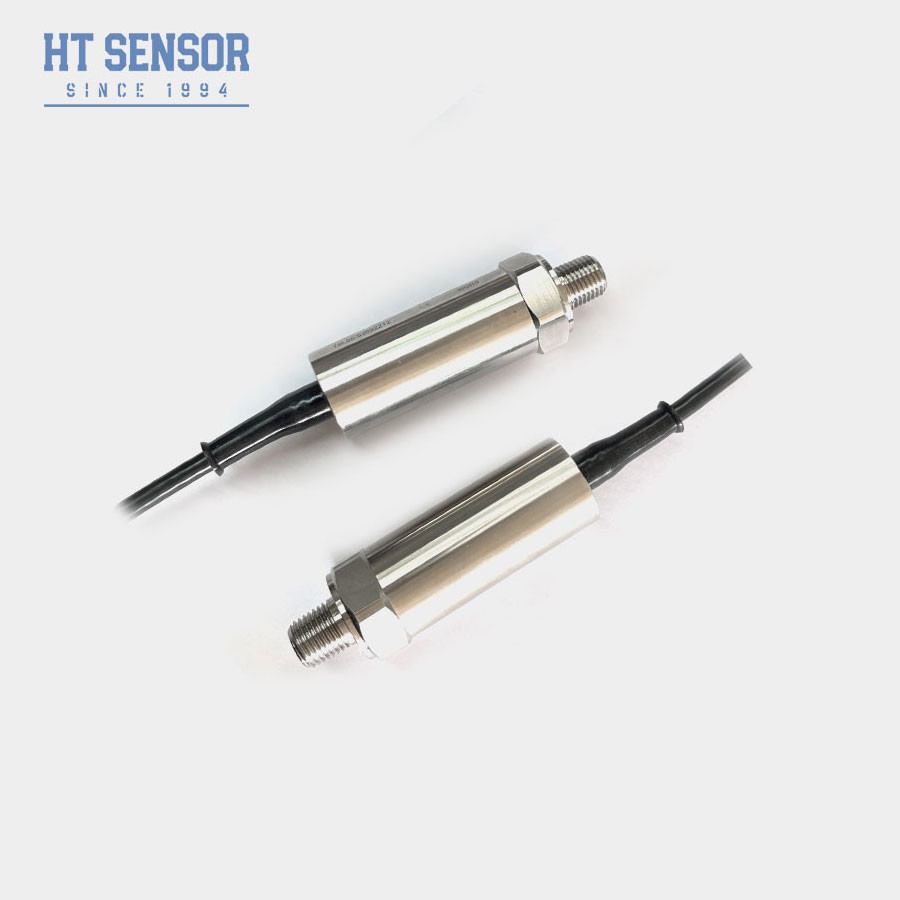

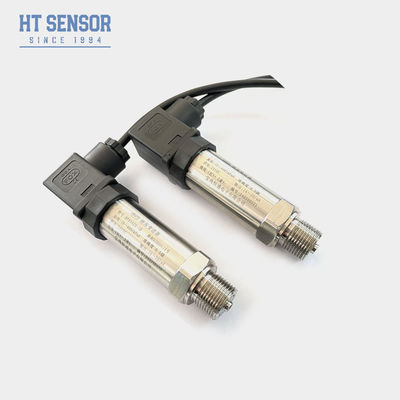

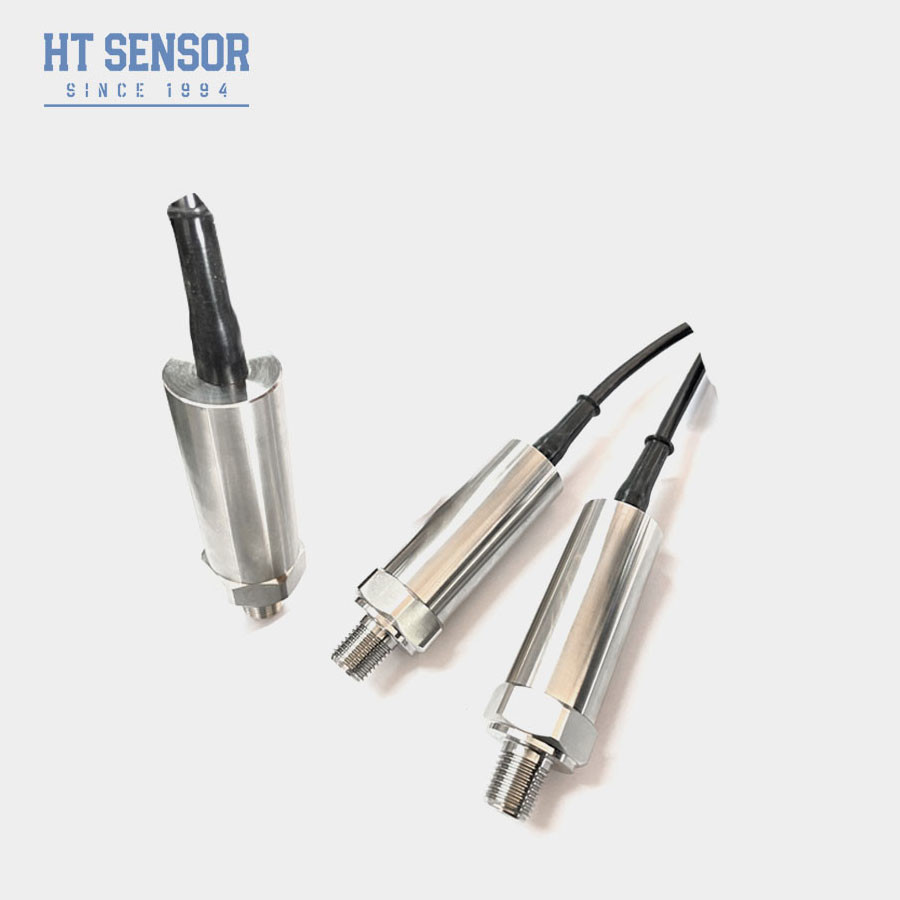

BP93420IB เครื่องตรวจจับแรงดัน
การนําเสนอของเซ็นเซอร์ตัวส่งแรงดัน:
BP93420IB เครื่องตรวจความดันซิลิคอนแบบกระจาย คืออุปกรณ์ตรวจความดันประเภทหนึ่งที่ใช้เทคโนโลยีซิลิคอนแบบกระจายเพื่อวัดการเปลี่ยนแปลงความดันเซ็นเซอร์เหล่านี้ประกอบด้วย ผนังซิลิคอนบาง ที่บิดเบือนภายใต้ความดัน, ส่งผลให้มีการเปลี่ยนแปลงของความต้านทาน. การเปลี่ยนแปลงของความต้านทานนี้จะเปลี่ยนเป็นสัญญาณไฟฟ้า, ซึ่งสามารถประมวลผลและตีความเพื่อกําหนดความดันที่นํามาใช้.หนึ่งในข้อดีสําคัญของเซ็นเซอร์ความดันซิลิคอนกระจาย คือความรู้สึกสูงและความแม่นยําในการวัดความดันพวกเขาสามารถตรวจจับการเปลี่ยนแปลงความดันที่ละเอียดได้อย่างแม่นยํา ทําให้พวกเขาเหมาะสําหรับการใช้งานที่หลากหลายที่การตรวจสอบความดันที่แม่นยําเป็นสิ่งจําเป็น
เซนเซอร์ความดันซิลิคอนแบบกระจาย ให้ความเป็นเส้นตรงที่ดีเยี่ยม ทําให้สัญญาณออกเป็นสัดส่วนตรงกับความดันที่ใช้ภายในช่วงที่กําหนดความสัมพันธ์เชิงเส้นนี้ทําให้การปรับขนาดที่แม่นยําและการทํางานที่ตรงกันตามเวลา.
ลักษณะสินค้าของเซ็นเซอร์เครื่องส่งแรงดัน:
1ความแม่นยําสูง: เครื่องตรวจความดันซิลิคอนกระจายให้ความแม่นยําสูงในการวัดความดัน, รับประกันผลที่แม่นยําและน่าเชื่อถือ
2ระยะความดันที่กว้างขวาง: มันสามารถใช้ได้ในระยะความดันที่กว้างขวาง ทําให้มันเหมาะสําหรับการใช้งานอุตสาหกรรมและพาณิชย์ที่หลากหลาย
3เวลาตอบสนองรวดเร็ว: เซนเซอร์เหล่านี้มีความสามารถในการตอบสนองรวดเร็ว ทําให้สามารถจับตัวความเปลี่ยนแปลงความดันในเวลาจริงและตอบสนองทันเวลาต่อการเปลี่ยนแปลง
4ขนาดเล็ก: เซ็นเซอร์ความดันซิลิคอนแบบกระจายกระจายมักมีขนาดเล็ก ทําให้มันสามารถบูรณาการในระบบและการใช้งานที่แตกต่างกันได้ง่าย
5การบริโภคพลังงานที่ต่ํา: มีการบริโภคพลังงานที่ต่ํา ส่งผลให้มีประสิทธิภาพด้านพลังงานและอายุการใช้งานแบตเตอรี่ที่ยาวนานในอุปกรณ์พกพา
6ความเป็นเส้นตรงที่ดี: เซ็นเซอร์เหล่านี้แสดงลักษณะเส้นตรงที่ดีที่สุด, ให้ผลิตที่คงและคงที่ในช่วงความดันที่แตกต่างกัน
การใช้งานของเซ็นเซอร์เครื่องส่งแรงดัน:
1- การวัดความดันของก๊าซและของเหลวที่ไม่รุนแรง ด้วยเหล็กไร้ขัด 316L
2ใช้ในอุตสาหกรรมการเรือและการบิน
3. ใช้ในกระบวนการในสถานที่อุตสาหกรรม เช่น น้ํามัน, เคมี, โลหะ, การผลิตพลังงาน, และน้ํา
4. ใช้ในระบบควบคุมไฮดรอลิกและปนิวเมติก
ปริมาตรการทํางานของเซ็นเซอร์ตัวส่งแรงดัน:
| ระยะการวัด | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา | 0.1% FS |
| ไฮสเตเรซิส | 0.1% FS |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((ปกติ) ± 0.2% F.S/Year ((สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | Ex db IIC T6 จีบี |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.15kg |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| จุดสั่งของเซ็นเซอร์เครื่องส่งแรงดัน |
1เมื่อเลือกผลิตภัณฑ์ กรุณาให้แน่ใจว่าสื่อที่ทดสอบเข้ากันได้กับส่วนที่ติดต่อของผลิตภัณฑ์
2เมื่อสั่งซื้อ โปรดสังเกตว่าผลิตภัณฑ์กันระเบิด ไม่รวมหัวจอดิจิตอล
3เมื่อสั่งซื้อกับ LCD หรือ LED head display ของเครื่องแปลง, พลังงานของเครื่องส่งไม่ควรต่ํากว่า 20 VDC.
4เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือแนะนําให้ผู้ใช้ติดตั้งอุปกรณ์ป้องกันฟ้าคะนองในสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และอุปกรณ์ไฟฟ้าถูกเชื่อมโยงไว้ได้อย่างน่าเชื่อถือ.
5ระยะอุณหภูมิการทํางานที่ระบุของแหวน O ยางฟลอรีนคือ -20 °C ~ 250 °C เมื่ออุณหภูมิการทํางานของผลิตภัณฑ์ต่ํากว่า -20 °C ควรเลือกแหวนปิดประเภท EPDM O
6. ความยาวสายไฟฟ้าโดยธรรมดาคือ 1.5m และมีวัสดุสามประเภทให้เลือก หากไม่มีคําแนะนําพิเศษ ไม่สามารถใช้สายไฟฟ้าหรือวัสดุสายไฟฟ้าพอลิเอธีลีนหากคุณต้องการวัสดุเคเบิลที่แตกต่างกัน, กรุณาระบุในใบสั่งซื้อ
7ในกรณีการสั่นแรงแรงแรงแรงกระแทกทันทีแรงแรงไฟฟ้าแม่เหล็กหรือรังสีความถี่การแทรกแซงและความต้องการพิเศษอื่น ๆ กรุณาแจ้งบริษัทของเราและระบุในคําสั่ง
| คู่มือสั่งซื้อของเซ็นเซอร์เครื่องส่งแรงดัน | ||||||||
| BP93420XX | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| IB | เครื่องส่งความดันทั่วไป | IX | แสดงเครื่องส่งแรงดัน | |||||
| IE | เครื่องส่งแรงกดกดบินที่ทนต่อการกระแทก | IIC/III | อุตสาหกรรมทั่วไป / เครื่องส่งแรงดันจอ | |||||
| IF | เครื่องส่งแรงดันกันความชื้น | IIE/IIIE | เครื่องส่งความดันทั่วไป/จอ | |||||
| IN | เครื่องส่งแรงดันพิเศษเครื่องปรับอากาศ | |||||||
| IC | เครื่องส่งความดันอุณหภูมิสูง | |||||||
| IQ1/IQ2 | กล่องฉากใหญ่ / เครื่องส่งความดันอุณหภูมิสูง | |||||||
| ระยะการวัด | - 01. . .0~001... 100MPa | |||||||
| (0-X) Kpa หรือ MPa | X: แสดงระยะวัดจริง | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | 2088 กล่องอุตสาหกรรม | |||||||
| B5 | 2088 กล่องอุตสาหกรรมที่มีจอแสดง | |||||||
| B6 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| G | ความดันเครื่องวัด | |||||||
| A | ความกดดันอย่างแน่นอน | |||||||
| S | ความดันมาตรฐานที่ปิด | |||||||
FAQ:
1คําถาม: คุณสมบัติของเครื่องส่งสัญญาณเซ็นเซอร์ความดันของคุณคืออะไร?
ตอบ: ความแม่นยําสูง ทนทาน และผลงานที่ดีเยี่ยม สามารถปรับแต่งได้
2. Q: ฉันสามารถปรับปรุงรายละเอียดพิเศษ?
ตอบ: ครับ วิศวกรของเราสามารถปรับปรุงผลิตภัณฑ์ให้เหมาะสมกับความต้องการเฉพาะเจาะจง เราให้บริการ OEM และ ODM
3. Q: ความสามารถในการผลิตของคุณคืออะไร?
A: โรงงานผลิตของเราสามารถผลิตได้ถึง 30,000 เครื่องส่งสัญญาณเซ็นเซอร์ความดันต่อเดือน ดังนั้นเราจึงสามารถตอบสนองความต้องการของคําสั่งขนาดใหญ่ได้อย่างเต็มที่ควรติดต่อทีมงานขายของเราก่อน เพื่อให้การผลิตและการจัดทําการจัดส่งเรียบร้อย.
4คําถาม: ระยะเวลาในการจัดส่งทั่วไปคืออะไร?
A: 5 ~ 8 วันทํางานสําหรับรุ่นมาตรฐาน ผลิตภัณฑ์ที่กําหนดเองอาจแตกต่างกัน
