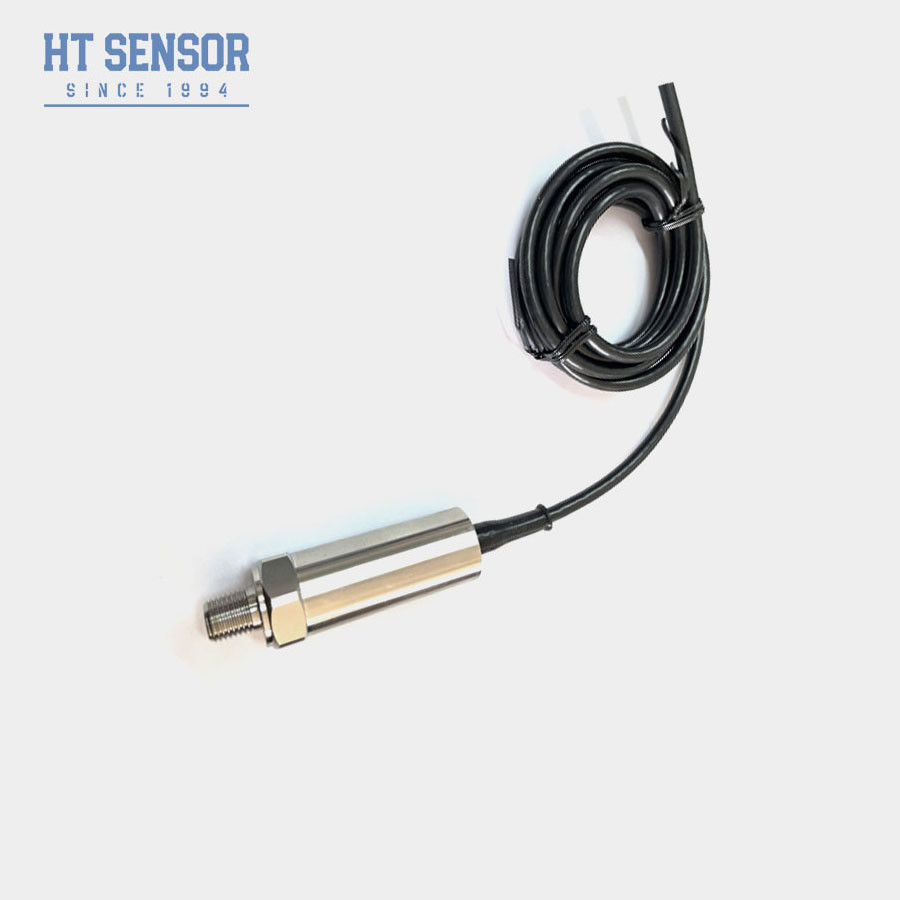

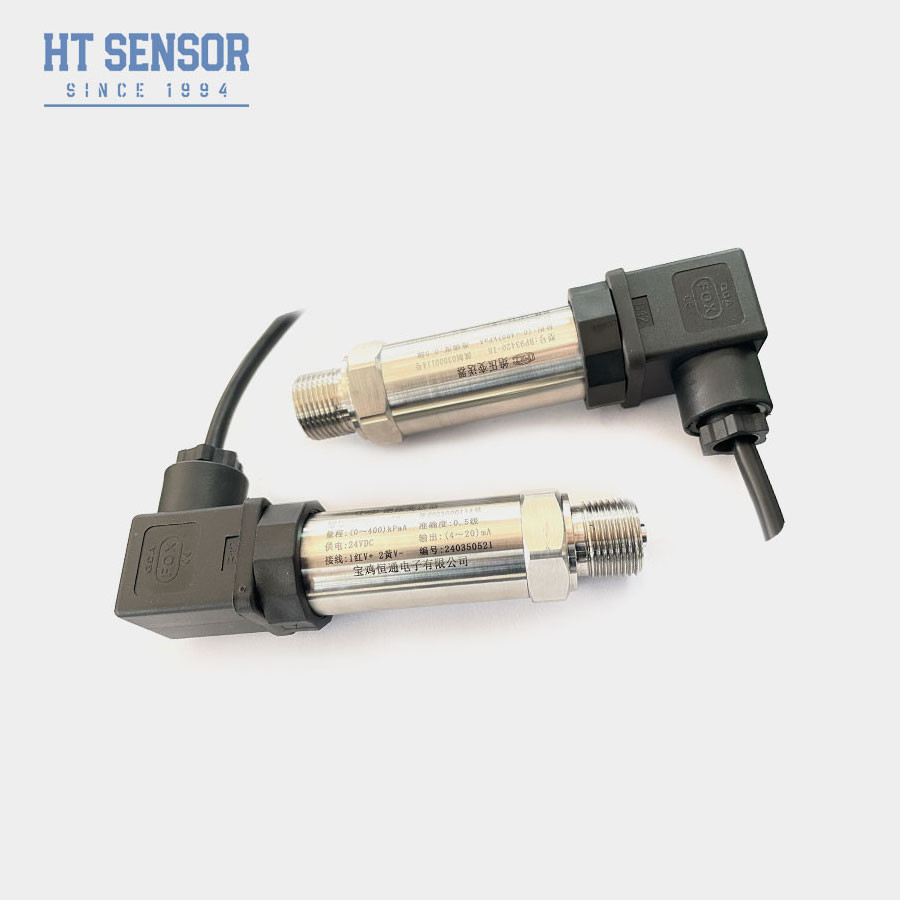

BP157 เซ็นเซอร์ส่งแรงดัน 2 สาย 4-20 MA เซ็นเซอร์แรงดันซิลิคอนกระจาย
Product Details
| Model NO.: | BP157 | Compensation Temperature: | -10~100℃ |
|---|---|---|---|
| Housing Material: | 304 S.S | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Origin: | Baoji, China | Type: | Ceramic sensor |
| Measuring Medium: | Gas or Liquid | ระยะความดัน: | 0kpa~10kpa...20MPa |
| Marking: | ExiaIICT6 | ||
| เน้น |
4-20 MA เครื่องรับสัญญาณแรงดัน,เครื่องตรวจจับความดันซิลิคอนกระจาย,เครื่องตรวจจับแรงดัน 2 สาย |
||
Product Description
BP157 เครื่องส่งแรงดัน
การนําเสนอเซ็นเซอร์เครื่องส่งแรงดัน
เครื่องส่งแรงดันซิลิคอนกระจาย BP157ใช้ตามหลักการพื้นฐานของการแปลงแรงกดกลไกเป็นสัญญาณไฟฟ้า ผ่านอิทธิพล piezoresistive ในซิลิคอนการให้การวัดความดันที่แม่นยําและน่าเชื่อถือ สําหรับการใช้งานที่หลากหลาย
ลักษณะสินค้า:
1. ระยะการวัดที่กว้างขวาง โครงสร้างสแตนเลส รูปแบบอินเตอร์เฟซความดันที่หลากหลาย
2ระดับการป้องกัน IP65 โครงสร้างสแตนเลส
3. เซอร์และปรับขนาดเต็ม
4. ความแม่นยําสูง โครงสร้างสแตนเลสทั้งหมด
การใช้งาน:
1- การวัดความดันของก๊าซและของเหลวที่ไม่รสด้วยเหล็กไร้ขัดเหล็ก 316L
2ใช้ในอุตสาหกรรมการเรือและการบิน
3. ใช้ในกระบวนการในสถานที่อุตสาหกรรม เช่น น้ํามัน, เคมี, โลหะ, การผลิตพลังงาน, และน้ํา
4. ใช้ในระบบควบคุมไฮดรอลิกและปนิวเมติก
ปริมาตรการทํางาน:
| ระยะการวัด | 0kPa ~ 10kPa... 10MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ทั่วไป) ± 0.5% (สูงสุด) |
| ความซ้ํา & ไฮสเตเรซิส | 00.02% F.S. (ประเภท) 0.05% F.S. (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((Typical) ± 0.2% F.S/Year ((Max.) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | เอ็กเซีย IICT6 |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.05 กิโลกรัม |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
ทิปการสั่งซื้อ:1ระยะความดัน: กําหนดระยะความดันที่ต้องการที่ตัวแปลงต้องการวัด ให้แน่ใจว่ามันครอบคลุมระยะความดันทั้งหมดที่คาดหวังในแอปพลิเคชั่นของคุณเพื่อหลีกเลี่ยงความไม่แม่นยําหรือความเสียหาย
2ความต้องการความแม่นยํา: กําหนดระดับความแม่นยําที่จําเป็นสําหรับการใช้งานของคุณ เครื่องแปลงที่แตกต่างกันให้ความแม่นยําระดับที่แตกต่างกัน ดังนั้นเลือกหนึ่งที่ตอบสนองความต้องการเฉพาะของคุณ
3สัญญาณออก: ตัดสินใจประเภทของสัญญาณออกที่ต้องการ เช่น ความตึงเครียด, กระแส, หรือออกแบบดิจิตอล (เช่น 4-20mA, 0-5VDC, SPI)รับรองความสอดคล้องกับระบบหรืออุปกรณ์การเก็บข้อมูลที่มีอยู่ของคุณ.
4. การตั้งค่า Port ความดัน: เลือกการตั้งค่า Port ความดันที่เหมาะสมขึ้นอยู่กับความต้องการการติดตั้งของคุณ, เช่น ประเภทของเส้น, ขนาด, และทิศทาง (เช่น, NPT, BSP, แผ่นฉีก).
5. การเชื่อมต่อไฟฟ้า: กําหนดชนิดของการเชื่อมต่อไฟฟ้าที่ต้องการ เช่น ความยาวของเคเบิล ประเภทของเครื่องเชื่อม และการปรับปรุงปิน
6สภาพสิ่งแวดล้อม: พิจารณาสภาพแวดล้อมการทํางาน รวมถึงอุณหภูมิ ความชื้น และการเผชิญกับสารที่รุนแรงหรืออันตรายเลือกเครื่องแปลงที่มีการจัดอันดับการป้องกันสิ่งแวดล้อมที่เหมาะสม (e. g., IP65, IP67) เพื่อรับรองความน่าเชื่อถือและอายุยืน
7ตัวเลือกการติดตั้ง: กําหนดวิธีการติดตั้งตัวแปลงในแอปพลิเคชั่นของคุณ ไม่ว่าจะเป็นการติดตั้งโดยตรง การติดตั้งพราคเก็ต หรือการบูรณาการในแผ่นควบคุมรับรองความสอดคล้องกับการตั้งค่าการติดตั้งของคุณ.
8การรับรอง: ตรวจสอบว่าเครื่องแปลงมีความสอดคล้องกับมาตรฐานและการรับรองของอุตสาหกรรมที่เกี่ยวข้อง (เช่น CE, RoHS, ISO) ที่จําเป็นสําหรับการใช้งานหรือความต้องการของกฎหมายของคุณ
9. เวลานําและการมีอยู่: สอบถามเกี่ยวกับเวลานําและการมีอยู่ของผลิตภัณฑ์เพื่อรับประกันการจัดส่งในเวลาสําหรับโครงการหรือตารางการผลิตของคุณ
การสนับสนุนทางเทคนิค: ขอความช่วยเหลือจากผู้ผลิตหรือผู้จําหน่าย หากคุณมีคําถามใด ๆ หรือต้องการความช่วยเหลือในการเลือก
10พวกเขาสามารถให้คําปรึกษาและคําแนะนําจากผู้เชี่ยวชาญ เพื่อให้แน่ใจว่าคุณจะตัดสินใจอย่างรู้

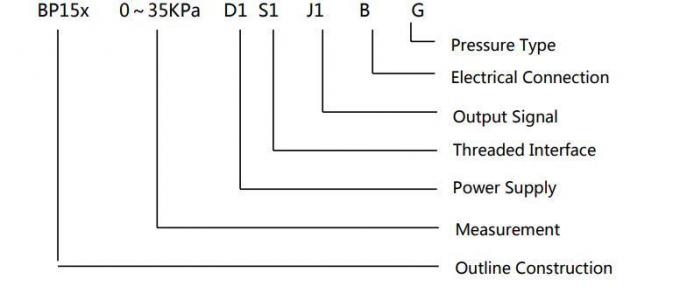

คู่มือสั่งซื้อ:
| BP15X | เครื่องส่งแรงดันแบบแอนาล็อก | ||||||||

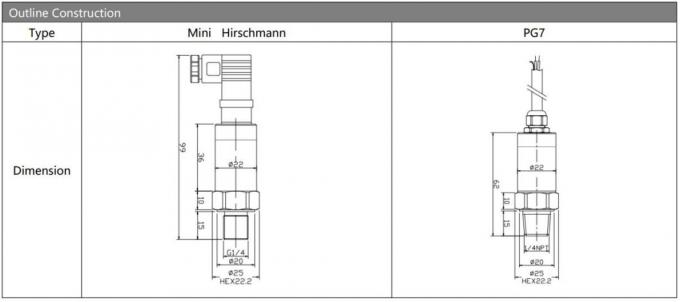

| รหัส | การก่อสร้าง | ||||||||
| 5 | พล็อก Packard | 6 | สายไฟตรงปิด 1.5 เมตร | ||||||
| 7 | มินิ ฮิชมันน์ คอนเนคเตอร์ | 8 | เครื่องเชื่อม Hirschmann ขนาดใหญ่ | ||||||
| ระยะการวัด | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa หรือ MPa |
X: แสดงระยะการวัดจริง | ||||||||
| รหัส | พลังงาน | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | อื่นๆ | ||||||||
| รหัส | สัญญาณออก | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||
| รหัส | การเชื่อมต่อความดัน | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | อื่นๆ ((¢50.4 แฟลนจ์) | ||||||||

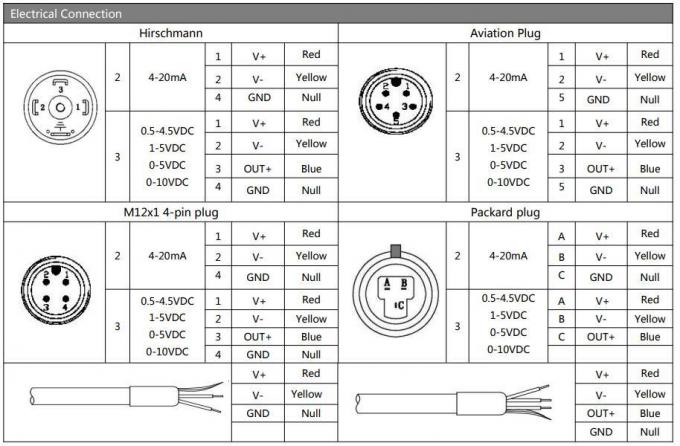

| รหัส | การเชื่อมต่อไฟฟ้า | ||||||||
| B1 | ฮิชแมน | ||||||||
| B2 | PG7 | ||||||||
| B3 | สายเคเบิลปิด Outlet 1.5 เมตร | ||||||||
| B4 | อื่นๆ | ||||||||
| รหัส | ประเภทความดัน | ||||||||
| G | ความดันเครื่องวัด | ||||||||
| A | ความกดดันอย่างแน่นอน | ||||||||
| S | ความดันมาตรฐานที่ปิด | ||||||||
FAQ:
Q: คุณเป็นผู้ผลิตไหม?
A: ใช่, เราเป็นผู้ผลิตเซ็นเซอร์มืออาชีพมากกว่า 29 ปี! ทีมงานเทคนิคของเรามีมากกว่า 10 วิศวกร.
Q: คุณรับบริการ OEM ได้มั้ย?
ตอบ: ใช่ เราสามารถใส่ข้อมูลและโลโก้ของบริษัทของคุณบนเซ็นเซอร์ของเราได้
Q: ผมเป็นผู้จําหน่ายของคุณได้มั้ย?
ตอบ: ครับ เรากําลังมองหาผู้จําหน่ายในตลาดต่างประเทศ
Q: เวลานําของคุณคืออะไร?
A: ปกติ 7-10 วัน สําหรับปริมาณมากกว่า 100pcs ต้องการเพิ่มเติม 3-5 วันทําการ
