| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | BP93420-IQT |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, ที/ที |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| Model NO.: | BP93420-IQT | Customized: | OEM and ODM |
|---|---|---|---|
| Pressure Type: | Gauge , Absolute ， Sealed Pressure | Transport Package: | Standard Export Packing with Carton |
| Specification: | Silicon pressure sensor | HS Code: | 9026201090 |
| Type: | flush diaphragm Pressure Transmitter | Accuracy Grade: | 0.5% |
| Pressure range: | -100kpa...0kpa ~35kpa...3.5MPa | Output: | 4-20mA |
| เน้น: | เครื่องตรวจจับความดัน Diaphragm Flat Film,เครื่องส่งแรงดัน 4-20mA,4-20ma เครื่องตรวจจับความดัน Diaphragm |
||

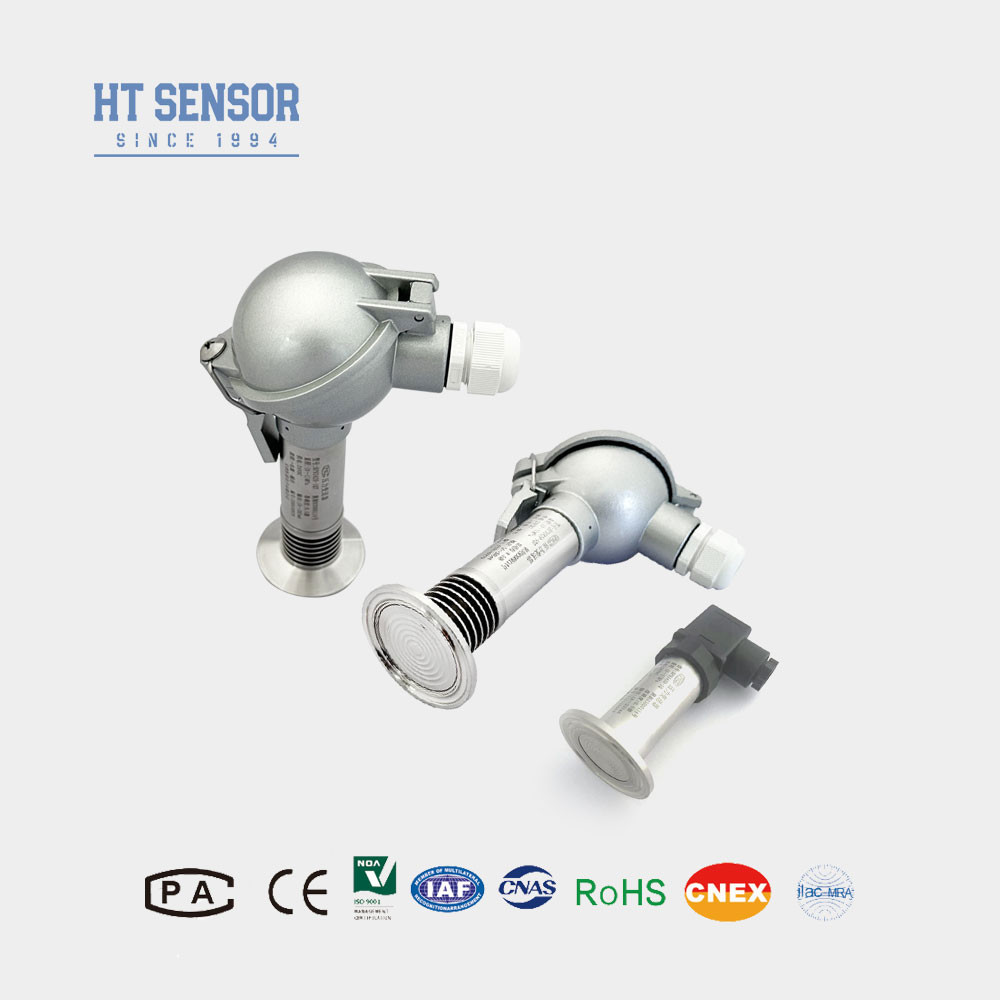

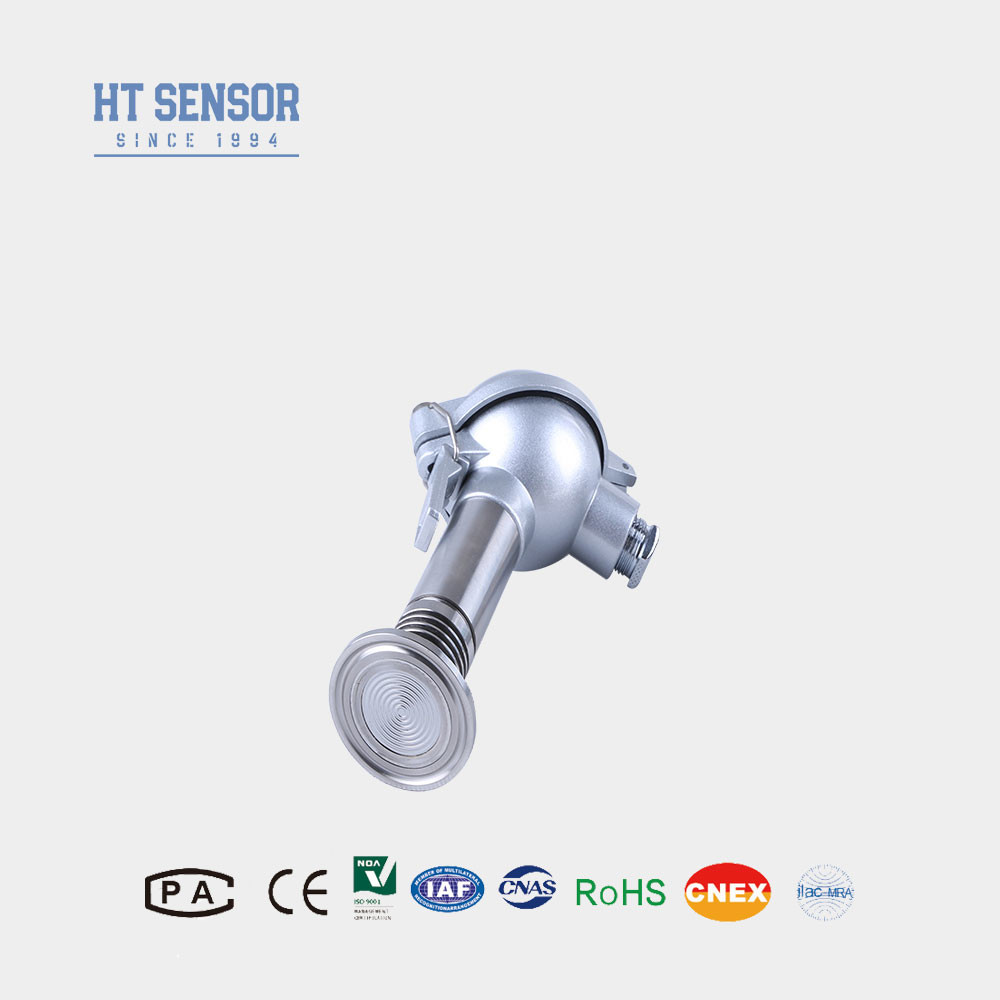

เครื่องส่งแรงดัน BP93420-IQT
การนําเสนอเครื่องตรวจความดัน Diaphragm flush:
BP93420-IQT เครื่องถ่ายความดันแบบกระจกกระจกกระจกกระจกกระจกกระจกกระจก กระจกกระจกกระจก กระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกผนังขนาดใหญ่ที่เปิดเผยสามารถป้องกันได้อย่างมีประสิทธิภาพ การกั้นรูความดันที่เกิดจากการกระจกของสื่อ. สะอาดและสุขอนามัย ใช้อย่างแพร่หลายในอุตสาหกรรมอาหารและสุขภาพอื่น ๆและหัวทดสอบไม่มีหลุมตรวจสอบแรงดัน.การอุดตันของสื่อที่ไม่แน่นระหว่างการวัด การออกแบบโครงสร้างที่บูรณาการ เหมาะสําหรับการวัดความดันและควบคุมเคลือบเคมี, สี, ปูน, ทองเหลืองน้ํามันดิบและสื่อ viscous อื่น ๆ.
| ปริมาตรการทํางานเครื่องตรวจความดัน Diaphragm: | |
| ระยะการวัด | - 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา | ≤0.1%FS |
| ไฮสเตเรซิส | ≤0.1%FS |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((ปกติ) ± 0.2% F.S/Year ((สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70oC ((สามารถปรับแต่ง) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ex ia IIC T6 กา |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.3kg |
ลักษณะสินค้าเครื่องตรวจความดัน Diaphragm:
1. ระยะการวัดที่กว้างขวาง, ตัวเลือกอินเตอร์เฟซความดันที่หลากหลาย
2ตัวเลือกสัญญาณออกที่หลากหลาย
3ปรับค่าศูนย์และขนาดเต็ม
4ความแม่นยําสูง การเชื่อมโยงกระบวนการที่ไร้สาระหลาย
การใช้งานเครื่องตรวจความดัน Diaphragm:
1เหมาะสําหรับการวัดก๊าซและของเหลวที่ไม่รสด้วย 316L
2อุตสาหกรรมทางการแพทย์, ยาชีวภาพ, และสุขอนามัยอาหารสําหรับการแปรรูปแบบที่ไร้สาระ
3. ใช้ในอุตสาหกรรมกระดาษและเคมี รวมทั้งสําหรับระดับน้ําเสียและเครื่องดื่ม สามารถวัดความดัน เหมาะสําหรับระบบควบคุมไฮดรอลิกและปนูเมติก
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| ระเบียบสื่อสาร RS485 | 3.6 ~ 30V / แบตเตอรี่ | 4 สาย |
| ทิปการสั่งซื้อ |
1เมื่อเลือกผลิตภัณฑ์ ให้แน่ใจว่าสื่อจะเข้ากันได้กับส่วนสัมผัสของผลิตภัณฑ์ที่กําลังทดสอบ
2เมื่อสั่งซื้อ โปรดสังเกตว่าผลิตภัณฑ์ที่กันระเบิด ไม่รวมถึงจอดิจิตอล
3เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือ เราแนะนําให้คุณติดตั้งอุปกรณ์ป้องกันฟ้าคะนองในสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และเครื่องพลังงานถูกเชื่อมไว้อย่างน่าเชื่อถือ
4. ไม่มีสายไฟฟ้าโดยซ้ํา หากจําเป็นมีวัสดุสามอย่างให้เลือก เว้นแต่ที่ระบุต่างหาก สามารถใช้วัสดุสายไฟฟ้าพอลิเอธีลีนได้ หากคุณต้องการวัสดุสายไฟฟ้าที่แตกต่างกันกรุณาระบุในใบสั่งซื้อ.
5ในกรณีที่มีความต้องการพิเศษ เช่น ความสั่นแรงแรงแรงกระแทกทันทีแรงแรงไฟฟ้าแม่เหล็กหรือ RF การแทรกแซง, กรุณาแจ้งให้เราและระบุในคําสั่ง
| คู่มือการสั่งซื้อของชลัช เครื่องตรวจความดัน Diaphragm | ||||||||
| BP93420XX | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| IB | เครื่องส่งความดันทั่วไป | IX | แสดงเครื่องส่งแรงดัน | |||||
| IE | เครื่องส่งแรงกดกดบินที่ทนต่อการกระแทก | IIC/III | อุตสาหกรรมทั่วไป / เครื่องส่งแรงดันจอ | |||||
| IF | เครื่องส่งแรงดันกันความชื้น | IIE/IIIE | เครื่องส่งความดันทั่วไป/จอ | |||||
| IN | เครื่องส่งแรงดันพิเศษเครื่องปรับอากาศ | |||||||
| IC | เครื่องส่งความดันอุณหภูมิสูง | |||||||
| IQ1/IQ2 | กล่องฉากใหญ่ / เครื่องส่งความดันอุณหภูมิสูง | |||||||
| ระยะการวัด | - 100kPa... 0kPa~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa หรือ MPa | X: แสดงระยะวัดจริง | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | 2088 กล่องอุตสาหกรรม | |||||||
| B5 | 2088 กล่องอุตสาหกรรมที่มีจอแสดง | |||||||
| B6 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| G | ความดันเครื่องวัด | |||||||
| A | ความกดดันอย่างแน่นอน | |||||||
| S | ความดันมาตรฐานที่ปิด | |||||||
