| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | BP157 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, ที/ที |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| รุ่น: | BP157 | ระยะทาง: | -100kpa~0~10kpa~20Mpa |
|---|---|---|---|
| output: | 4-20mA /0.5-4.5Vdc/0-10VDC | ความมั่นคงในระยะยาว: | +-0.2% F.S/ปี ((ประเภท) |
| วัสดุที่อยู่อาศัย: | เหล็กสแตนเลส 304 | ประเภทแรงดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| ประเภท: | เครื่องส่งแรงดัน MINI | ประเภทโครงสร้าง: | เครื่องส่งสัญญาณความดันแบบซิลิคอนแบบกระจาย |
| สื่อการวัด: | ก๊าซและของเหลว | เกรดความแม่นยำ: | 00.5% |
| การปรับแต่ง: | <i>Available OED / ODM |</i> <b>มีจำหน่าย OED / ODM |</b> <i>Customized Request</i> <b>คำขอที่กำหนดเ | ||
| เน้น: | Oem เครื่องตรวจจับแรงดัน,มินิ DIN เครื่องรับสัญญาณแรงดัน,เครื่องตรวจวัดอิเล็กทรอนิกส์ OEM |
||

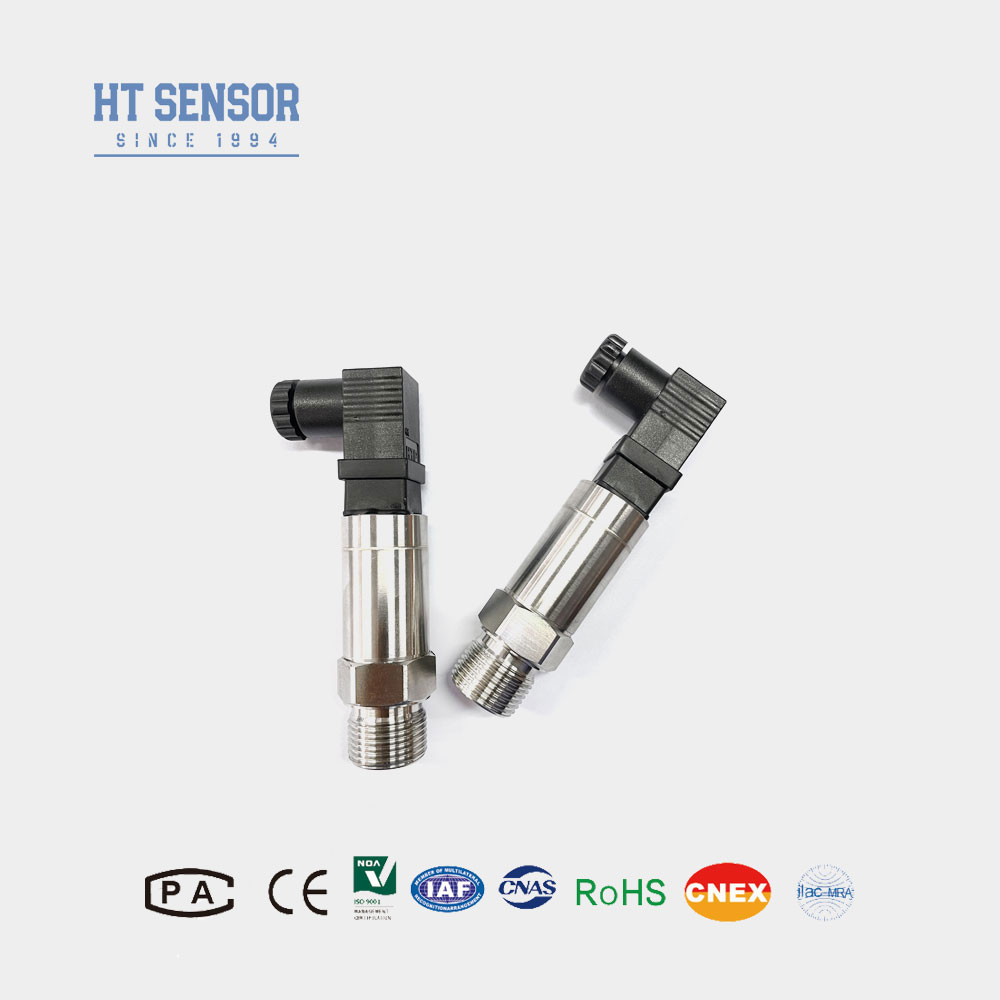

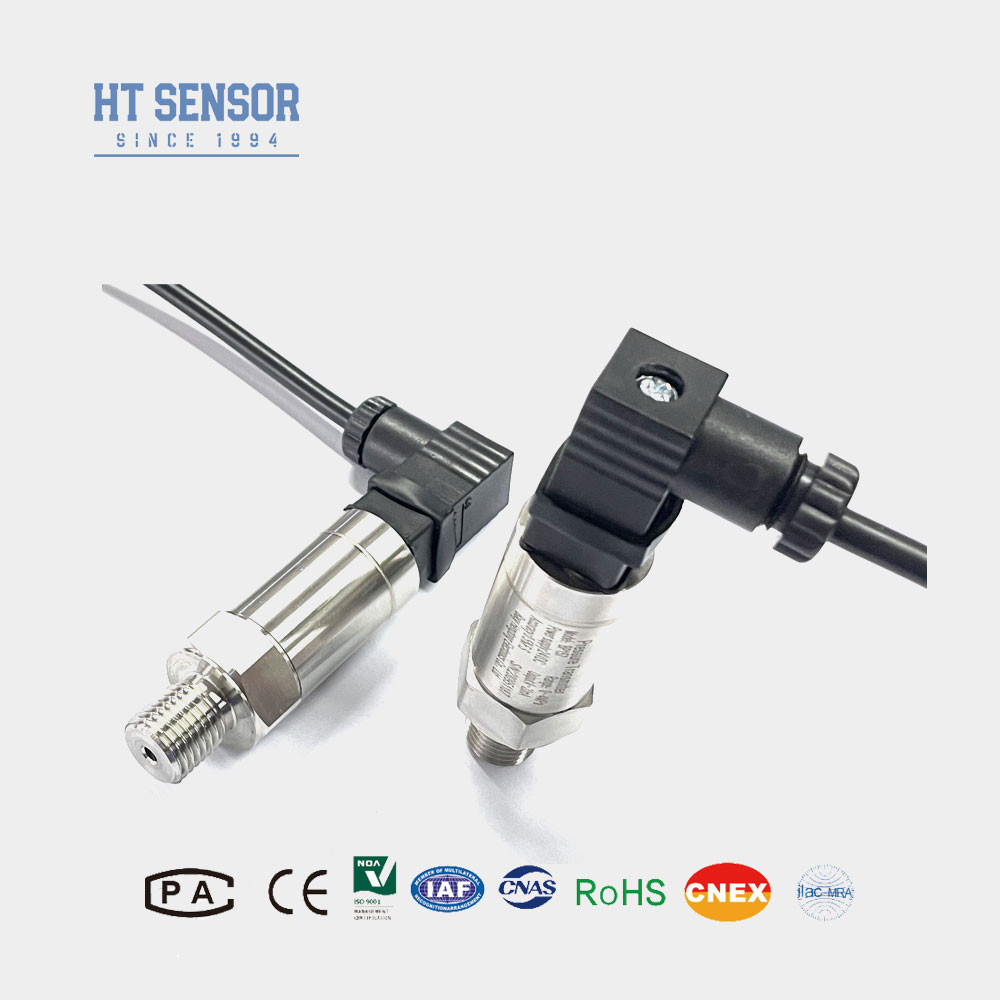

BP157 เครื่องส่งแรงดัน
การนําเสนอเซ็นเซอร์แรงดันขนาดเล็ก DIN:
เครื่องส่งเซ็นเซอร์ความดันอุตสาหกรรม BP157 ใช้เซ็นเซอร์ความดันซิลิคอนกระจาย HT เป็นองค์ประกอบการวัดสัญญาณพีซีบีที่เราพัฒนาเองเปลี่ยนสัญญาณเซ็นเซอร์เป็นสัญญาณออกแบบมาตรฐาน เช่น 0.5-4.5VDC หรือ 4-20mA สําหรับการอ่านและบันทึกง่าย การเชื่อมต่อไฟฟ้า mini DIN ขนาดเล็กเพื่อตอบสนองความต้องการส่วนใหญ่ของสนาม
ลักษณะสินค้าของเซ็นเซอร์แรงดันขนาดเล็ก DIN:
1ระยะการวัดที่กว้างขวาง โครงสร้างสแตนเลส รูปแบบอัตราต่อรองความดันที่หลากหลาย
2การออกแบบที่คอมแพคและเบา
3. เซอร์และปรับขนาดเต็ม
4ความแม่นยําสูง ทั้งหมดโครงสร้างสแตนเลส
การใช้งานของเซ็นเซอร์แรงดันขนาดเล็ก DIN:
1การวัดความดันของก๊าซและของเหลวที่ไม่เป็นสารกัดกรอง เปลี่ยนเป็นสแตนเลส 316L สื่อการทดสอบเข้ากันได้กับสแตนเลส 316L
2การใช้งานในอุตสาหกรรมการเรือและการบิน
3. ใช้ในกระบวนการด้านอุตสาหกรรม เช่น น้ํามัน เคมี โลหะ การผลิตพลังงาน และไฮดรอโลจี
4สําหรับระบบควบคุมแบบไฮดรอลิกและแบบปนูเมติก
| ปริมาตรการทํางานของเซ็นเซอร์แรงดันขนาดเล็ก DIN: | |
| ระยะการวัด | 0kPa ~ 10kPa... 20MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา & ไฮสเตเรซิส | 00.02% F.S. (ประเภท) 0.05% F.S. (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((Typical) ± 0.2% F.S/Year ((Max.) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| ความผันผันของอุณหภูมิ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ex ia IIC T6 กา |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| ตัวอย่างการเลือกของเซ็นเซอร์แรงดันขนาดเล็ก DIN |
| ทิปการสั่งซื้อ |
1เมื่อเลือกผลิตภัณฑ์ กรุณาให้แน่ใจว่าสื่อที่จะวัดจะเข้ากันได้กับส่วนที่ติดต่อของผลิตภัณฑ์
2เมื่อสั่งซื้อ กรุณาสังเกตว่าสินค้าแบบกันระเบิด ไม่รวมหัวจอดิจิตอล
3เมื่อสั่งซื้อเครื่องส่งสัญญาณที่มีหัวจอ LCD หรือ LED การบริการพลังงานสําหรับเครื่องส่งสัญญาณไม่ควรต่ํากว่า 20VDC
4. เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือ จึงแนะนําให้ผู้ใช้ติดตั้งอุปกรณ์ป้องกันสายฟ้าบนสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และไฟฟ้าถูกเชื่อมไว้อย่างน่าเชื่อถือ
5ระยะอุณหภูมิการทํางานของวงจร O ยางฟลูโร คือ -20oC ถึง 250oC เมื่ออุณหภูมิการทํางานของผลิตภัณฑ์ต่ํากว่า -20oC มันจําเป็นต้องเลือกประปาวงจร O EPDM
6. ความยาวสายไฟฟ้าโดยธรรมดาคือ 1.5m, มีให้เลือกในสามวัสดุ. หากไม่ระบุ, จะนํามาพร้อมกับวัสดุสายไฟฟ้าพอลิเอธิลีน.กรุณาระบุในลําดับ.
7สําหรับความต้องการพิเศษ เช่น ความสั่นแรงแรงแรงแรงกระแทกทันที ความรบกวนไฟฟ้าแม่เหล็กแรงหรือความถี่วิทยุ กรุณาแจ้งบริษัทของเราและระบุมันในคําสั่ง
| คู่มือการสั่งซื้อ | |||||||||
| BP15X | เครื่องส่งแรงดันแบบแอนาล็อก | ||||||||
| รหัส | การก่อสร้าง | ||||||||
| 5 | พล็อก Packard | 6 | สายไฟตรงปิด 1.5 เมตร | ||||||
| 7 | มินิ ฮิชมันน์ คอนเนคเตอร์ | 8 | เครื่องเชื่อม Hirschmann ขนาดใหญ่ | ||||||
| ระยะการวัด | 0kPa ~ 10kPa... 20MPa | ||||||||
| (0-X) Kpa หรือ MPa |
X: แสดงระยะการวัดจริง | ||||||||
| รหัส | พลังงาน | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | อื่นๆ | ||||||||
| รหัส | สัญญาณออก | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||
| รหัส | การเชื่อมต่อความดัน | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | อื่นๆ ((¢50.4 แฟลนจ์) | ||||||||
| รหัส | การเชื่อมต่อไฟฟ้า | ||||||||
| B1 | ฮิชแมน | ||||||||
| B2 | PG7 | ||||||||
| B3 | สายเคเบิลปิด Outlet 1.5 เมตร | ||||||||
| B4 | อื่นๆ | ||||||||
| รหัส | ประเภทความดัน | ||||||||
| G | ความดันเครื่องวัด | ||||||||
| A | ความกดดันอย่างแน่นอน | ||||||||
| S | ความดันมาตรฐานที่ปิด | ||||||||
1. Q: คุณเป็นบริษัทการค้าการผลิต?
ตอบ: เราเป็นผู้ผลิตที่มีประสบการณ์ 30 ปี
2. Q: ฉันสามารถปรับปรุงรายละเอียดพิเศษ?
A: ใช่, วิศวกรของเราสามารถปรับปรุงสินค้าเพื่อตอบสนองความต้องการเฉพาะเจาะจง. เราให้บริการ OEM และ ODM.
3ความสามารถในการผลิตของคุณคืออะไร?
ตอบ: โรงงานผลิตของเราสามารถผลิตได้ถึง 30,000 เครื่องส่งสัญญาณเซ็นเซอร์ความดันต่อเดือนเราแนะนําให้คุณติดต่อกับทีมงานขายของเราล่วงหน้า เพื่อให้กําหนดการผลิตและการจัดส่งเรียบร้อย.
4. Q: ระยะเวลาการจัดส่งทั่วไปเป็นเวลาเท่าไร?
A: 5 ~ 8 วันทํางานสําหรับรุ่นมาตรฐาน ผลิตภัณฑ์ตามสั่งอาจแตกต่างกัน
5Q: การบรรจุส่ง
ตอบ: สินค้าโดยทั่วไปถูกส่งโดยการส่งสื่อสากล รวมถึง UPS,FedEx,DHL และ INT ส่งเงินชําระล่วงหน้ารวมทั้งใบรับรองการตรวจ.
6Q: ติดต่อเรา
A: เรามีทีมงานขายที่ทํางานและมีประสบการณ์, เพื่อให้คุณแก้ปัญหาของปัญหาทางเทคนิคและธุรกิจ. กรุณาทิ้งข้อความให้เราหรือคลิกบริการออนไลน์
