| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | BP156-M |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | Western Union, L/C, T/T |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| รุ่น NO.: | BP156-M | วัสดุที่อยู่อาศัย: | 316LS.S หรือ 304S.S. |
|---|---|---|---|
| ประเภทแรงดัน: | เกจ / สัมบูรณ์ / ความดันปิดผนึก | สัญลักษณ์: | HTเซ็นเซอร์ |
| ประเภทโครงสร้าง: | เครื่องตรวจจับความดันซิลิคอนกระจาย | สื่อการวัด: | น้ํายาและอากาศ |
| ระยะความดัน: | 0kpa~10kpa...20MPa | output: | 4-20mA /0.5-4.5Vdc |
| การปรับแต่ง: | OEM และ ODM | เครื่องเชื่อม: | M12*1 |
| เน้น: | การทดสอบน้ํามัน เครื่องตรวจสอบแรงดัน,เครื่องตรวจจับความดันน้ํา,M12 เครื่องเชื่อม เครื่องรับสัญญาณแรงดัน |
||

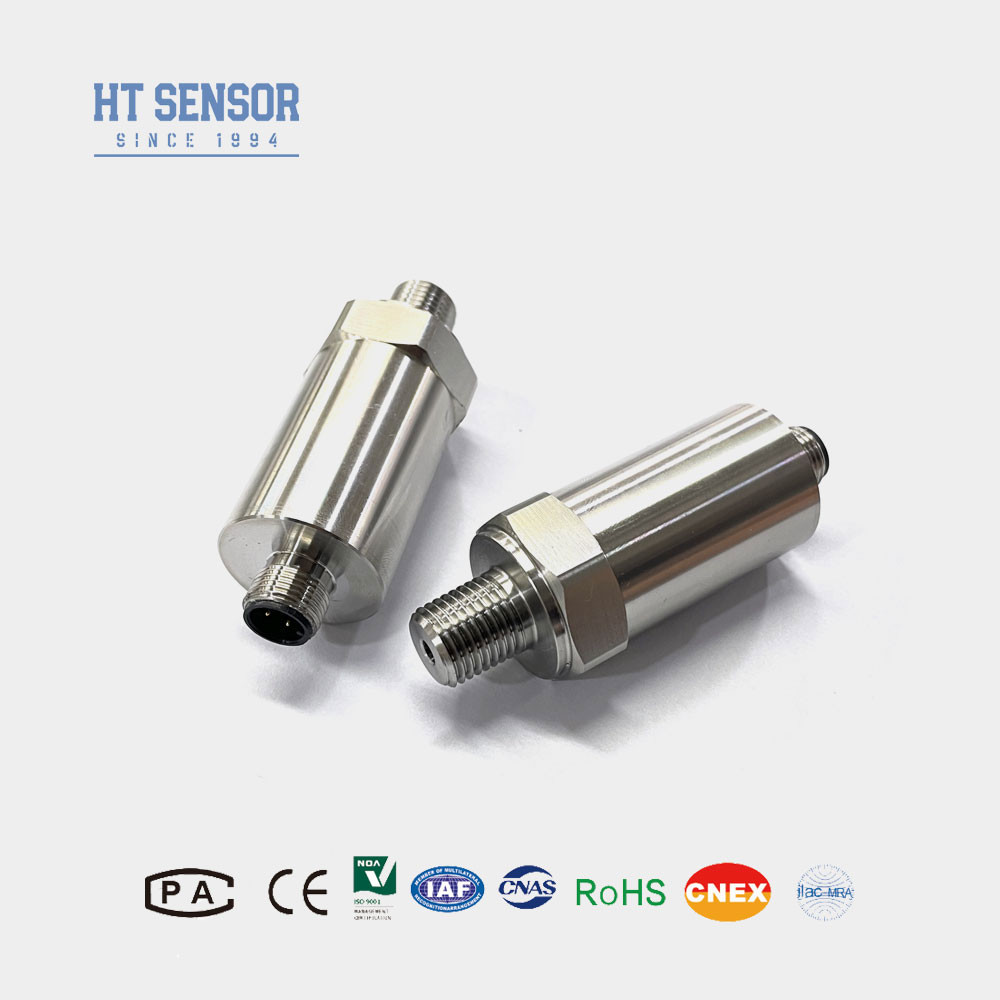

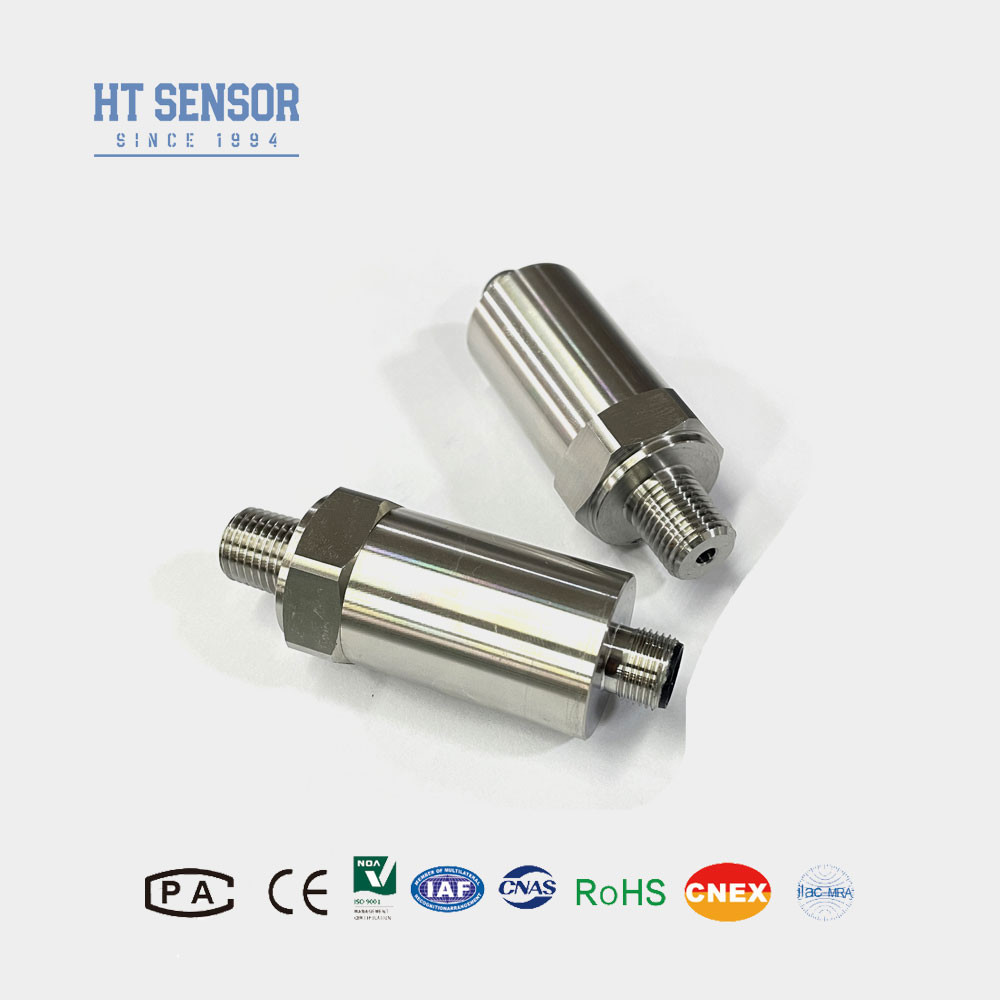

เครื่องตรวจจับแรงดัน BP156-M
การนําเสนอเซ็นเซอร์แพร่กระตุ้นความดันขนาดเล็ก:
เซนเซอร์ตัวส่งแรงดันขนาดเล็ก BP156-M ใช้เซนเซอร์แรงดันแบบพีเซอเรสติฟิคที่มีแผ่นแผ่นเหล็กไร้ขัดแยกเป็นองค์ประกอบการตรวจจับสัญญาณหลังจากผ่านการทดสอบอัตโนมัติและการชําระค่าตอบแทนการปรับละเอียดด้วยเลเซอร์, วงจรกระตุ้นที่ตั้งอยู่ในสแตนเลสแปลงสัญญาณเซ็นเซอร์เป็นสัญญาณออกแบบมาตรฐาน เครื่องส่งมีลักษณะของความมั่นคง, ความน่าเชื่อถือ, ความยืดหยุ่นที่ดีความรู้สึกผลิตภัณฑ์เหล่านี้พบการนําไปใช้ในอุตสาหกรรมที่กว้างขวาง เช่น น้ํามัน, อุตสาหกรรมเคมี, โลหะ, โรงไฟฟ้า, น้ํามันสําหรับการวัดและควบคุมความดัน
ลักษณะสินค้าของเซ็นเซอร์แอนด์เพรสเซอร์ขนาดเล็ก:
1ระยะอุณหภูมิ: -20 ถึง 85oC
2ระยะอุณหภูมิการทํางานที่กว้าง -40 ~ 125oC
3. เครื่องตรวจความดันที่มีประสิทธิภาพสูง
4ตัวเลือกการออกที่แตกต่างกัน: 4 ~ 20mA / 0.5 ~ 4.5V / 1 ~ 5V / 5V
5ขนาดคอมแพคต์ที่มีขนาดที่สามารถปรับแต่งได้
6. M12 เครื่องเชื่อมรวม
7บริการ OEM, ODM และการปรับแต่งตามความต้องการ
การใช้งานของเซ็นเซอร์แอนด์เพรสเซอร์ขนาดเล็ก:
1การวัดความดันของก๊าซและของเหลวที่ไม่รังเกียจ โดยใช้สแตนเลส 316L
2ใช้ในอุตสาหกรรมการเรือและการบิน
3. ใช้ในกระบวนการในสถานที่อุตสาหกรรม เช่น น้ํามันเคมี โลหะ การผลิตพลังงาน และไฮดรอโลจี
4. ใช้ในระบบควบคุมแบบไฮดรอลิกและแบบพนูเมติก
| ปริมาตรการทํางาน ของเซ็นเซอร์แอนด์เพรสเซอร์ขนาดเล็ก: | |
|---|---|
| ระยะการวัด | 0kPa ~ 10kPa... 20MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ทั่วไป) ± 0.5% (สูงสุด) |
| ความซ้ํา & ไฮสเตเรซิส | 00.02% F.S. (ประเภท) 0.05% F.S. (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((Typical) ± 0.2% F.S/Year ((Max.) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ex ia IIC T6 กา |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.05 กิโลกรัม |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
1เมื่อเลือกผลิตภัณฑ์ กรุณาให้แน่ใจว่าสื่อที่ทดสอบเข้ากันได้กับส่วนที่ติดต่อของผลิตภัณฑ์
2เมื่อสั่งซื้อ โปรดสังเกตว่าผลิตภัณฑ์ที่กันระเบิด ไม่รวมถึงจอดิจิตอล
3เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือ เราแนะนําให้คุณติดตั้งอุปกรณ์ป้องกันฟ้าคะนองในสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และไฟฟ้าถูกเชื่อมไว้อย่างน่าเชื่อถือ
4. สายไฟฟ้า ไม่มีสายไฟฟ้าโดยซ่อนข้าง. มีวัสดุสามอย่างมีให้เลือก หากต้องการ. หากไม่มีคําแนะนําพิเศษ, วัสดุสายไฟฟ้าพอลิเอธีลีนสามารถใช้ได้. หากคุณต้องการวัสดุสายไฟฟ้าที่แตกต่างกันกรุณาระบุในใบสั่งซื้อ.
5ในกรณีที่มีความต้องการพิเศษ เช่น ความสั่นแรงแรงแรงกระแทกทันทีแรงแรงไฟฟ้าแม่เหล็กหรือ RF การแทรกแซง, กรุณาแจ้งให้เราและระบุในคําสั่ง
| คู่มือการสั่งซื้อของเซ็นเซอร์แอนด์เพรสเซอร์ขนาดเล็ก | |||||||||
| BP15X | เครื่องส่งแรงดันแบบแอนาล็อก | ||||||||
| รหัส | การก่อสร้าง | ||||||||
| 5 | พล็อก Packard | 6 | สายไฟตรงปิด 1.5 เมตร | ||||||
| 7 | มินิ ฮิชมันน์ คอนเนคเตอร์ | 8 | เครื่องเชื่อม Hirschmann ขนาดใหญ่ | ||||||
| ระยะการวัด | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa หรือ MPa |
X: แสดงระยะการวัดจริง | ||||||||
| รหัส | พลังงาน | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | อื่นๆ | ||||||||
| รหัส | สัญญาณออก | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||
| รหัส | การเชื่อมต่อความดัน | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | อื่นๆ ((¢50.4 แฟลนจ์) | ||||||||
| รหัส | การเชื่อมต่อไฟฟ้า | ||||||||
| B1 | ฮิชแมน | ||||||||
| B2 | PG7 | ||||||||
| B3 | สายเคเบิลปิด Outlet 1.5 เมตร | ||||||||
| B4 | อื่นๆ | ||||||||
| รหัส | ประเภทความดัน | ||||||||
| G | ความดันเครื่องวัด | ||||||||
| A | ความกดดันอย่างแน่นอน | ||||||||
| S | ความดันมาตรฐานที่ปิด | ||||||||
FAQ:
1คําถาม: คุณสมบัติของเครื่องส่งสัญญาณเซ็นเซอร์ความดันของคุณคืออะไร?
ตอบ: ความแม่นยําสูง ทนทาน ผลงานดีเยี่ยม สามารถปรับแต่งได้
2. Q: ฉันสามารถปรับปรุงรายละเอียดพิเศษ?
A: ใช่, วิศวกรของเราสามารถปรับปรุงสินค้าเพื่อตอบสนองความต้องการเฉพาะเจาะจง. เราให้บริการ OEM และ ODM.
3ความสามารถในการผลิตของคุณคืออะไร?
ตอบ: โรงงานผลิตของเราสามารถผลิตได้ถึง 30,000 เครื่องส่งสัญญาณเซ็นเซอร์ความดันต่อเดือนเราแนะนําให้คุณติดต่อกับทีมงานขายของเราล่วงหน้า เพื่อให้กําหนดการผลิตและการจัดส่งเรียบร้อย.
4. Q: เวลานําทั่วไปคืออะไร?
A: รูปแบบมาตรฐาน 5 ~ 8 วันทํางาน ผลิตภัณฑ์ตามสั่งอาจแตกต่างกัน
5ถาม: ราคาของสินค้าเป็นอย่างไร มีส่วนลดบ้างไหม
A: ราคาที่แข่งขัน, ลดราคาสําหรับการสั่งซื้อจํานวนมากหรือพันธมิตรระยะยาว
6. Q: ระยะเวลาการรับประกันของสินค้าของคุณคืออะไร? แล้วบริการหลังการขาย?
A: ระยะเวลาการรับประกันของเราคือ 24 เดือนหลังจากการจัดส่ง ตอบคําถามของคุณภายใน 24 ชั่วโมงหลังจากการขาย การแนะนําทางไกลผ่านเครือข่าย PC ในทุกเวลา
