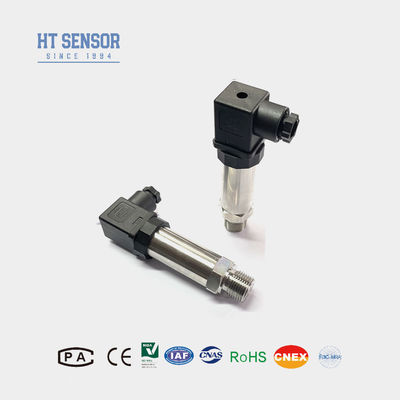

HT Series Diffused Silicon Transducer BP93420IB เครื่องรับสัญญาณแรงดันสําหรับการวัดที่ตรงกัน
Product Details
| รุ่นหมายเลข: | BP93420-IB | พลัง: | 5VDC /12-32VDC |
|---|---|---|---|
| เอาท์พุท: | 0.5-4.5V 4-20mA 0-10v และอื่นๆ | ความมั่นคงในระยะยาว: | +-0.15% F.S/ปี ((ประเภท) |
| วัสดุที่อยู่อาศัย: | 316L. หรือ 304SS | ประเภทความดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| ด้าย: | M20 * 1.5 / G1/2 หรือ OEM | การวัดขนาดกลาง: | น้ํามัน |
| เกรดความแม่นยำ: | <i>0.5%.</i> <b>0.5%</b> <i>0.25%</i> <b>0.25%</b> | ช่วงความดัน: | -100kpa~0-10KPa...100MPa |
| เน้น |
เครื่องตรวจจับความดันของเครื่องเปลี่ยนซิลิคอนแบบกระจาย,BP93420IB เครื่องรับสัญญาณแรงดัน,การวัดที่สม่ําเสมอ เครื่องรับสัญญาณแรงดัน |
||
Product Description
HT Series Diffused Silicon Transducer BP93420IB เครื่องรับสัญญาณแรงดันสําหรับการวัดที่ตรงกัน
BP93420IB เครื่องตรวจจับแรงดัน
การนําเสนอของเซ็นเซอร์ตัวส่งแรงดัน:
เครื่องตรวจจับเครื่องส่งแรงดัน BP93420IB เป็นอุปกรณ์วัดที่ตรวจจับแรงดันของสื่อของของเหลว ก๊าซ หรือควาย และแปลงมันเป็นผลิตไฟฟ้ามาตรฐานมันตรวจจับการเปลี่ยนแปลงความดันผ่านเซ็นเซอร์ความดันที่สร้างขึ้นในการแปลงปริมาณความดันทางกายภาพเป็นสัญญาณไฟฟ้าที่ตรงกัน เช่น 4-20mA, 0-5V หรือสัญญาณดิจิตอล
เครื่องส่งความดันประกอบด้วยฟิล์มแยก, เซ็นเซอร์และวงจรอิเล็กทรอนิกส์ เมื่อสื่อความดันกระทําบนฟิล์มแยก, ฟิล์มแยกจะบิดเบือนเล็กน้อยการปรับแปลงถูกตรวจพบโดยเซ็นเซอร์และแปลงเป็นสัญญาณไฟฟ้าที่ตรงกันวงจรอิเล็กทรอนิกส์ขยายและแก้ไขสัญญาณไฟฟ้า และสุดท้ายออกสัญญาณปัจจุบัน / โลต / ดิจิตอลมาตรฐาน
| ปริมาตรการทํางานของเซ็นเซอร์ตัวส่งแรงดัน | |
| ระยะการวัด | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา | 0.1% FS |
| ไฮสเตเรซิส | 0.1% FS |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((ปกติ) ± 0.2% F.S/Year ((สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ex ia IIC T6 กา |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.25kg |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
ลักษณะสินค้าของเซ็นเซอร์เครื่องส่งแรงดัน:
- เครื่องส่งความดันมีช่วงการวัดที่กว้างขวาง โครงสร้างเหล็กไร้ขัดทน และตัวเลือกการใช้งานความดันต่าง ๆ เพื่อรองรับความต้องการการใช้งานที่แตกต่างกัน
- การออกแบบที่คอมแพคตและเบาทําให้สามารถติดตั้งและบูรณาการในสภาพแวดล้อมที่จํากัดพื้นที่ได้ง่าย
- ด้วยความแม่นยําสูงและโครงสร้างจากสแตนเลสทั้งหมด เครื่องส่งแรงดันนี้ทําให้การวัดแรงดันแม่นยําและน่าเชื่อถือ

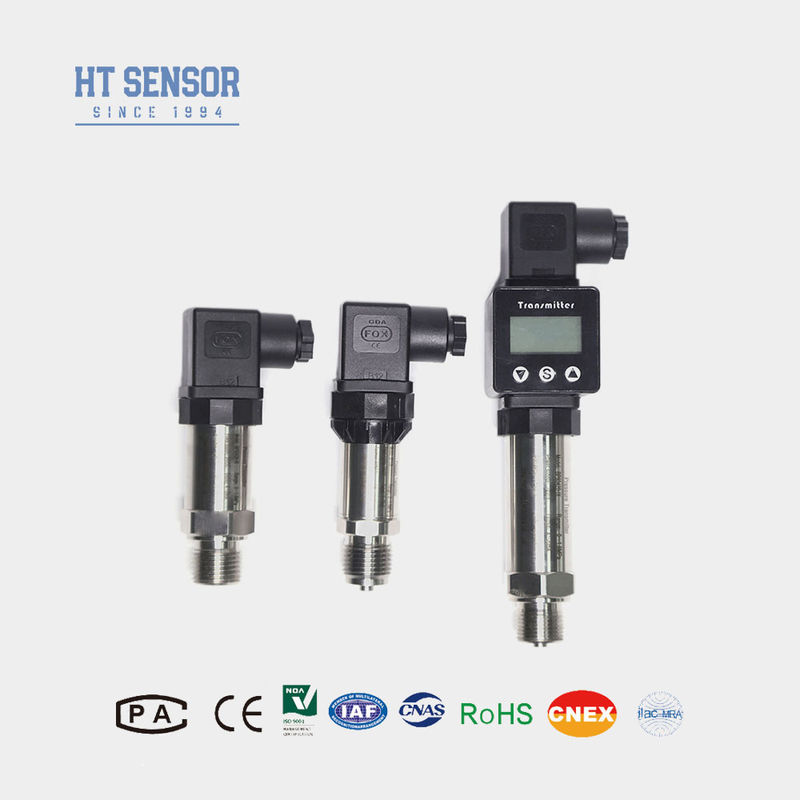

- นอกจากนี้ยังมีตัวเลือกในการเพิ่มหัวจอ LED หรือ LCD เพื่อการตรวจสอบและแสดงความดันที่สถานที่ที่สะดวก
การใช้งานของเซ็นเซอร์เครื่องส่งแรงดัน:
- เครื่องส่งความดันถูกใช้อย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น ปิโตรเคมี, โลหะ, พลังงานไฟฟ้า, การบินอากาศ, การคุ้มครองสิ่งแวดล้อม และสาขาอื่น ๆ
- พวกเขาใช้เพื่อตรวจสอบความดันของท่อ, ถัง, ถังเก็บและอุปกรณ์อื่น ๆ เพื่อให้แน่ใจว่ากระบวนการผลิตที่ปลอดภัยและน่าเชื่อถือเครื่องส่งแรงดันยังถูกใช้ในสาขาวิจัยวิทยาศาสตร์ เช่น สภาพอากาศและไฮดรอโลจี
| จุดสั่งของเซ็นเซอร์เครื่องส่งแรงดัน |
1เมื่อเลือกผลิตภัณฑ์ กรุณาให้แน่ใจว่าสื่อที่ทดสอบเข้ากันได้กับส่วนที่ติดต่อของผลิตภัณฑ์
2เมื่อสั่งซื้อ โปรดสังเกตว่าผลิตภัณฑ์กันระเบิด ไม่รวมหัวจอดิจิตอล
3เมื่อสั่งซื้อกับ LCD หรือ LED head display ของเครื่องแปลง, พลังงานของเครื่องส่งไม่ควรต่ํากว่า 20 VDC.
4เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือแนะนําให้ผู้ใช้ติดตั้งอุปกรณ์ป้องกันฟ้าคะนองในสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และอุปกรณ์ไฟฟ้าถูกเชื่อมโยงไว้ได้อย่างน่าเชื่อถือ.
5ระยะอุณหภูมิการทํางานที่ระบุของแหวน O ยางฟลอรีนคือ -20 °C ~ 250 °C เมื่ออุณหภูมิการทํางานของผลิตภัณฑ์ต่ํากว่า -20 °C ควรเลือกแหวนปิดประเภท EPDM O
6. สินค้าแบบปกติไม่มีสายเคเบิล หากจําเป็น กรุณาติดต่อกับพนักงานขาย มีวัสดุสามอย่างให้เลือกอย่าใช้สายไฟฟ้าหรือวัสดุสายไฟฟ้าพอลิเอธีเลน โดยไม่มีคําแนะนําพิเศษ.ถ้าคุณต้องการวัสดุสายไฟฟ้าที่แตกต่างกัน กรุณาระบุมันในคําสั่ง
7ในกรณีการสั่นแรงแรงแรงแรงกระแทกทันทีแรงแรงไฟฟ้าแม่เหล็กหรือรังสีความถี่การแทรกแซงและความต้องการพิเศษอื่น ๆ กรุณาแจ้งบริษัทของเราและระบุในคําสั่ง
| คู่มือสั่งซื้อของเซ็นเซอร์เครื่องส่งแรงดัน | ||||||||
| BP93420XX | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| IB | เครื่องส่งความดันทั่วไป | IX | แสดงเครื่องส่งแรงดัน | |||||
| IE | เครื่องส่งแรงกดกดบินที่ทนต่อการกระแทก | IIC/III | อุตสาหกรรมทั่วไป / เครื่องส่งแรงดันจอ | |||||
| IF | เครื่องส่งแรงดันกันความชื้น | IIE/IIIE | เครื่องส่งความดันทั่วไป/จอ | |||||
| IN | เครื่องส่งแรงดันพิเศษเครื่องปรับอากาศ | |||||||
| IC | เครื่องส่งความดันอุณหภูมิสูง | |||||||
| IQ1/IQ2 | กล่องฉากใหญ่ / เครื่องส่งความดันอุณหภูมิสูง | |||||||
| ระยะการวัด | - 01. . .0~001... 100MPa | |||||||
| (0-X) Kpa หรือ MPa | X: แสดงระยะวัดจริง | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | 2088 กล่องอุตสาหกรรม | |||||||
| B5 | 2088 กล่องอุตสาหกรรมที่มีจอแสดง | |||||||
| B6 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| G | ความดันเครื่องวัด | |||||||
| A | ความกดดันอย่างแน่นอน | |||||||
| S | ความดันมาตรฐานที่ปิด | |||||||
FAQ:
1คําถาม: คุณสมบัติของเครื่องส่งสัญญาณเซ็นเซอร์ความดันของคุณคืออะไร?
ตอบ: ความแม่นยําสูง ทนทาน และผลงานที่ดีเยี่ยม สามารถปรับแต่งได้
2. Q: ฉันสามารถปรับปรุงรายละเอียดพิเศษ?
ตอบ: ครับ วิศวกรของเราสามารถปรับปรุงผลิตภัณฑ์ให้เหมาะสมกับความต้องการเฉพาะเจาะจง เราให้บริการ OEM และ ODM
3. Q: ความสามารถในการผลิตของคุณคืออะไร?
A: โรงงานผลิตของเราสามารถผลิตได้ถึง 30,000 เครื่องส่งสัญญาณเซ็นเซอร์ความดันต่อเดือน ดังนั้นเราจึงสามารถตอบสนองความต้องการของคําสั่งขนาดใหญ่ได้อย่างเต็มที่ควรติดต่อทีมงานขายของเราก่อน เพื่อให้การผลิตและการจัดทําการจัดส่งเรียบร้อย.
4คําถาม: ระยะเวลาในการจัดส่งทั่วไปคืออะไร?
A: 5 ~ 8 วันทํางานสําหรับรุ่นมาตรฐาน ผลิตภัณฑ์ที่กําหนดเองอาจแตกต่างกัน
5ถาม: ราคาสินค้าเป็นอย่างไร มีส่วนลดบ้างไหม
A: ราคาที่แข่งขันกับส่วนลดสําหรับการสั่งซื้อจํานวนมากหรือพันธมิตรระยะยาว
6. Q: การรับประกันสินค้าของคุณคืออะไร? และบริการหลังการขาย?
A:ผลิตภัณฑ์ของเรามีรับประกันจํากัด 12 ถึง 18 เดือนจากวันส่งไปยังผู้ซื้อเดิม. Hengtong จะเปลี่ยนหรือซ่อมสินค้าที่บกพร่องโดยไม่คิดค่าใช้จ่าย.การรับประกันนี้ไม่ได้ใช้กับหน่วยใด ๆ ได้มีการปรับปรุงถูกใช้อย่างไม่ถูกต้อง ถูกละเลย
