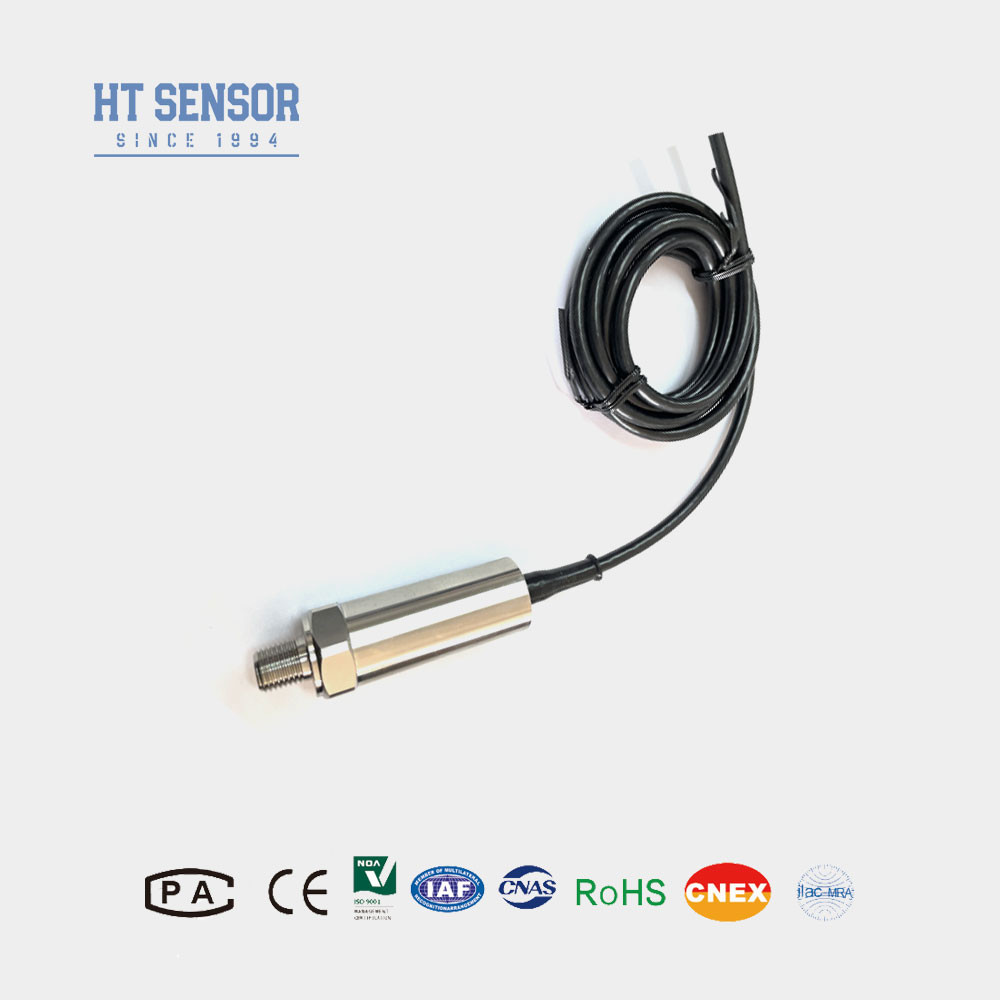

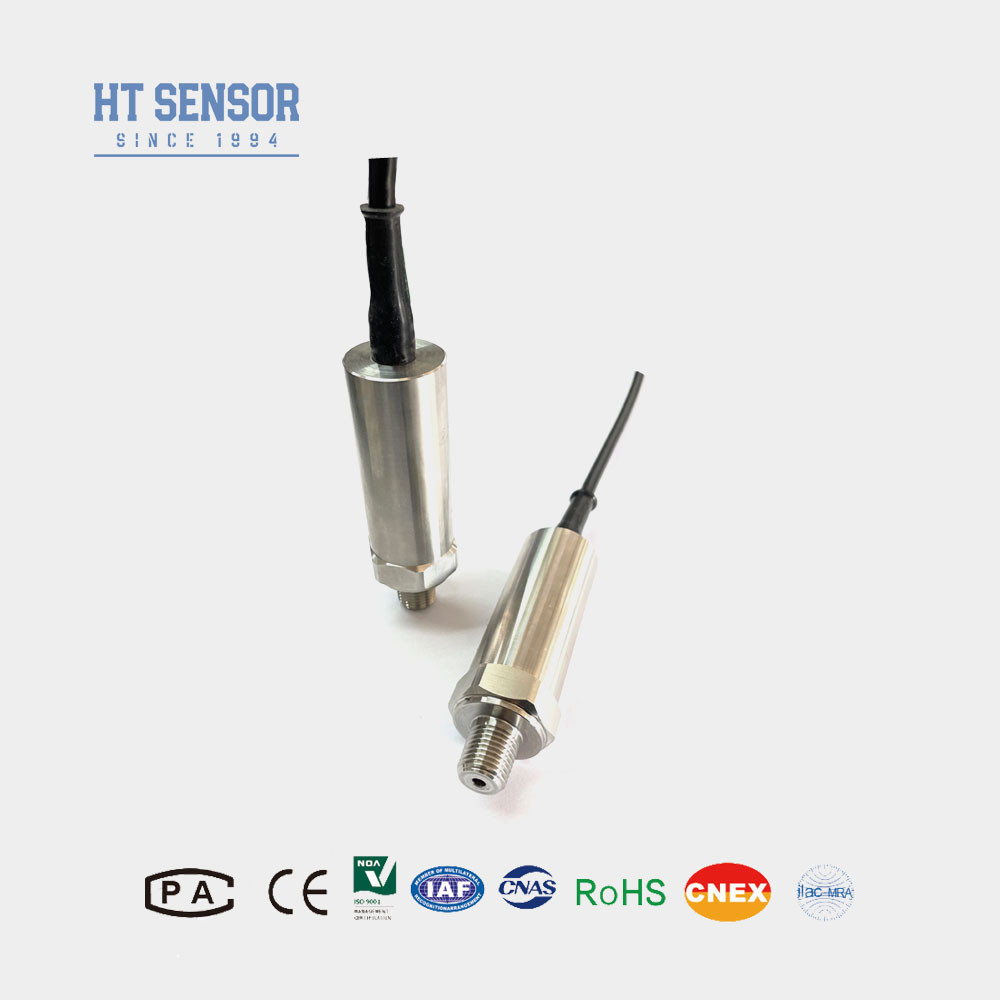

BP93420I เครื่องตรวจจับเครื่องส่งแรงดัน พร้อมอุปกรณ์วัดสัญญาณที่ทันสมัย เครื่องตรวจจับโครงสร้างสแตนเลส
Product Details
| รุ่น NO.: | BP93420-I | พลัง: | 5VDC /12-32VDC |
|---|---|---|---|
| output: | 0.5-4.5VDC /4-20mA /RS485 เป็นต้น | ความมั่นคงในระยะยาว: | +-0.15% F.S/ปี ((ประเภท) |
| วัสดุที่อยู่อาศัย: | 316L. หรือ 304SS | ประเภทแรงดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| สัญลักษณ์: | HTเซ็นเซอร์ | สายเคเบิล: | 1.5ม |
| เกรดความแม่นยำ: | <i>0.5%.</i> <b>0.5%</b> <i>0.25%</i> <b>0.25%</b> | ระยะความดัน: | - 100kpa ~ 0a... 60MPa |
| เน้น |
เครื่องตรวจจับความดันของเครื่องส่งสัญญาณโครงสร้างสแตนเลส,เครื่องตรวจจับแรงดัน BP93420I,อุปกรณ์วัดสัญญาณจากเหล็กไร้ขัด |
||
Product Description
BP93420I เครื่องรับสัญญาณแรงดัน พร้อมอุปกรณ์วัดสัญญาณที่ทันสมัย เครื่องรับสัญญาณโครงสร้างสแตนเลส
BP93420I เครื่องตรวจจับแรงดัน
การนําเสนอของเซ็นเซอร์ตัวส่งแรงดัน:
เซนเซอร์ตัวส่งแรงดัน BP93420I ใช้ชิปความละเอียดสูงและความมั่นคงสูงที่นําเข้าชิปที่มีความรู้สึกใช้กระบวนการขีดขนาบแบบไมโครเมกานิกที่ก้าวหน้า เพื่อสร้างสะพาน Wheatstone โดยการกระจายตัวต่อรองความแม่นยําสูงสี่ตัวผ่านแผ่นซิลิคอนเนื่องจากผล piezoresistive ค่าความต้านทานของสี่ resistors สายพานแขนการเปลี่ยนแปลง สายพานไม่สมดุลและองค์ประกอบที่รู้สึกออกสัญญาณไฟฟ้าที่ตรงกับการเปลี่ยนแปลงความดันสัญญาณไฟฟ้าที่ออกจะเพิ่มความแรงและชดเชยโดยวงจรการแก้ไขที่ไม่เป็นเส้นตรง และสัญญาณแรงดันและกระแสกําลังตรงกับความดันเข้า
| ปริมาตรการทํางานของเซ็นเซอร์ตัวส่งแรงดัน | |
| ระยะการวัด | - 100kPa... 0kPa ~ 10kPa... 60MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา | 0.1% FS |
| ไฮสเตเรซิส | 0.1% FS |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((ปกติ) ± 0.2% F.S/Year ((สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ex ia IIC T6 กา |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.25kg |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
ลักษณะสินค้าของเซ็นเซอร์เครื่องส่งแรงดัน:
- เครื่องส่งความดันมีช่วงการวัดที่กว้างขวาง โครงสร้างเหล็กไร้ขัดทน และตัวเลือกการใช้งานความดันต่าง ๆ เพื่อรองรับความต้องการการใช้งานที่แตกต่างกัน
- การออกแบบที่คอมแพคตและเบาทําให้สามารถติดตั้งและบูรณาการในสภาพแวดล้อมที่จํากัดพื้นที่ได้ง่าย
- ด้วยความแม่นยําสูงและโครงสร้างจากสแตนเลสทั้งหมด เครื่องส่งแรงดันนี้ทําให้การวัดแรงดันแม่นยําและน่าเชื่อถือ
การใช้งานของเซ็นเซอร์เครื่องส่งแรงดัน:
1เครื่องถ่ายความดันถูกออกแบบมาโดยเฉพาะเพื่อการวัดแก๊สและของเหลวที่มีความแม่นยําผลิตจากเหล็กไร้ขัด 316L เพื่อเพิ่มความทนทานและความน่าเชื่อถือ.
2มันถูกใช้อย่างมากในอุตสาหกรรมเรือและอากาศ ที่การวัดความดันที่แม่นยําเป็นสิ่งจําเป็นสําหรับความปลอดภัยและผลงาน
3นอกจากการใช้งานในท้องทะเลและการบินแล้ว เครื่องส่งแรงดันนี้ยังถูกใช้อย่างแพร่หลายในกระบวนการอุตสาหกรรมต่างๆ รวมถึงน้ํามันเคมี โลหะการผลิตพลังงาน, และวิชาน้ํา
4ปกติจะบูรณาการในระบบควบคุมแบบไฮดรอลิกและปนิวเมติก เพื่อให้การตรวจสอบความดันที่แม่นยําสําหรับการทํางานของระบบที่มีประสิทธิภาพ
| จุดสั่งของเซ็นเซอร์เครื่องส่งแรงดัน |
1เมื่อเลือกผลิตภัณฑ์ กรุณาให้แน่ใจว่าสื่อที่ทดสอบเข้ากันได้กับส่วนที่ติดต่อของผลิตภัณฑ์2เมื่อสั่งซื้อ โปรดสังเกตว่าผลิตภัณฑ์กันระเบิด ไม่รวมหัวจอดิจิตอล
3เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือ เราแนะนําให้คุณติดตั้งอุปกรณ์ป้องกันฟ้าคะนองในสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และการจําหน่ายพลังงานถูกเชื่อมไว้อย่างน่าเชื่อถือ
4. ไม่มีสายไฟฟ้าตามปกติ. หากจําเป็น คุณสามารถสื่อสารล่วงหน้า. มีวัสดุสามประเภทที่จะเลือกจาก. ถ้าคุณต้องการวัสดุสายไฟฟ้าที่แตกต่างกันกรุณาระบุในใบสั่งซื้อ.
5ในกรณีที่มีความต้องการพิเศษ เช่น ความสั่นแรงแรงแรงกระแทกทันทีแรงแรงไฟฟ้าแม่เหล็กหรือ RF การแทรกแซง, กรุณาแจ้งให้เราและระบุในคําสั่ง
| คู่มือสั่งซื้อของเซ็นเซอร์เครื่องส่งแรงดัน | ||||||||
| BP93420XX | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| IB | เครื่องส่งความดันทั่วไป | IX | แสดงเครื่องส่งแรงดัน | |||||
| IE | เครื่องส่งแรงกดกดบินที่ทนต่อการกระแทก | IIC/III | อุตสาหกรรมทั่วไป / เครื่องส่งแรงดันจอ | |||||
| IF | เครื่องส่งแรงดันกันความชื้น | IIE/IIIE | เครื่องส่งความดันทั่วไป/จอ | |||||
| IN | เครื่องส่งแรงดันพิเศษเครื่องปรับอากาศ | |||||||
| IC | เครื่องส่งความดันอุณหภูมิสูง | |||||||
| IQ1/IQ2 | กล่องฉากใหญ่ / เครื่องส่งความดันอุณหภูมิสูง | |||||||
| ระยะการวัด | - 01. . .0~001... 100MPa | |||||||
| (0-X) Kpa หรือ MPa | X: แสดงระยะวัดจริง | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | 2088 กล่องอุตสาหกรรม | |||||||
| B5 | 2088 กล่องอุตสาหกรรมที่มีจอแสดง | |||||||
| B6 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| G | ความดันเครื่องวัด | |||||||
| A | ความกดดันอย่างแน่นอน | |||||||
| S | ความดันมาตรฐานที่ปิด | |||||||
FAQ:
1คําถาม: คุณสมบัติของเครื่องส่งสัญญาณเซ็นเซอร์ความดันของคุณคืออะไร?
ตอบ: ความแม่นยําสูง ทนทาน และผลงานที่ดีเยี่ยม สามารถปรับแต่งได้
2. Q: ฉันสามารถปรับปรุงรายละเอียดพิเศษ?
ตอบ: ครับ วิศวกรของเราสามารถปรับปรุงผลิตภัณฑ์ให้เหมาะสมกับความต้องการเฉพาะเจาะจง เราให้บริการ OEM และ ODM
3. Q: ความสามารถในการผลิตของคุณคืออะไร?
A: โรงงานผลิตของเราสามารถผลิตได้ถึง 30,000 เครื่องส่งสัญญาณเซ็นเซอร์ความดันต่อเดือน ดังนั้นเราจึงสามารถตอบสนองความต้องการของคําสั่งขนาดใหญ่ได้อย่างเต็มที่ควรติดต่อทีมงานขายของเราก่อน เพื่อให้การผลิตและการจัดทําการจัดส่งเรียบร้อย.
4คําถาม: ระยะเวลาในการจัดส่งทั่วไปคืออะไร?
A: 5 ~ 8 วันทํางานสําหรับรุ่นมาตรฐาน ผลิตภัณฑ์ที่กําหนดเองอาจแตกต่างกัน
5ถาม: ราคาสินค้าเป็นอย่างไร มีส่วนลดบ้างไหม
A: ราคาที่แข่งขันกับส่วนลดสําหรับการสั่งซื้อจํานวนมากหรือพันธมิตรระยะยาว
6. Q: การรับประกันสินค้าของคุณคืออะไร? และบริการหลังการขาย?
A:ผลิตภัณฑ์ของเรามีรับประกันจํากัด 12 ถึง 18 เดือนจากวันส่งไปยังผู้ซื้อเดิม. Hengtong จะเปลี่ยนหรือซ่อมสินค้าที่บกพร่องโดยไม่คิดค่าใช้จ่าย.การรับประกันนี้ไม่ได้ใช้กับหน่วยใด ๆ ได้มีการปรับปรุงถูกใช้อย่างไม่ถูกต้อง ถูกละเลย
