| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | บีพี155 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | Western Union, L/C, T/T |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| รุ่น NO.: | บีพี155 | เกลียว: | M16 * 1.5 หรือตามต้องการ |
|---|---|---|---|
| วัสดุที่อยู่อาศัย: | 316LS.S หรือ 304S.S. | สัญลักษณ์: | HTเซ็นเซอร์ |
| สาเหตุ: | จีน | รหัส Hs: | 9026201090 |
| ประเภท: | เซ็นเซอร์เซรามิก | output: | 0.5-4.5v |
| เกรดความแม่นยำ: | ≤0.5%เอฟเอส | ระยะความดัน: | 0kpa~200kpa...5MPa |
| เน้น: | ระบบควบคุมรถยนต์ เครื่องตรวจจับความดัน,M16 * 1.5 เครื่องตรวจจับความดัน,M16 * 1.5 เครื่องตรวจความดันอุตสาหกรรม |
||

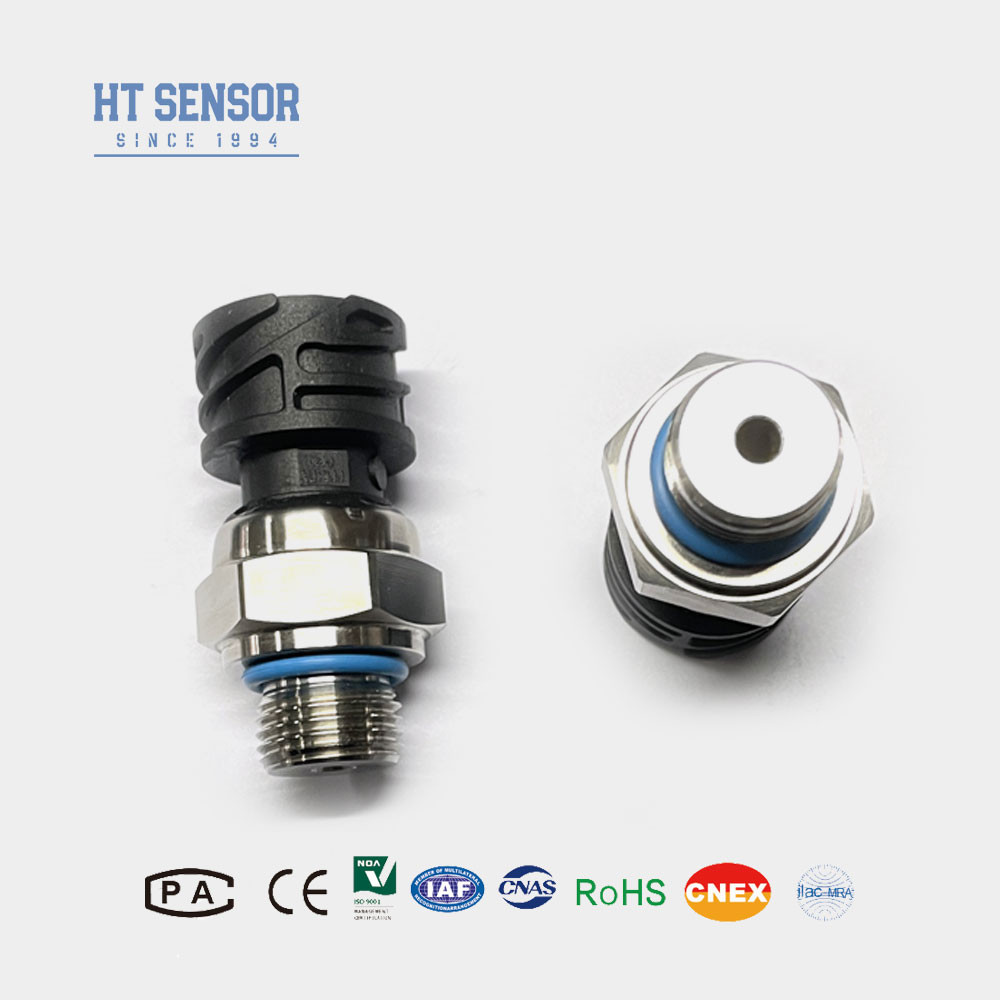

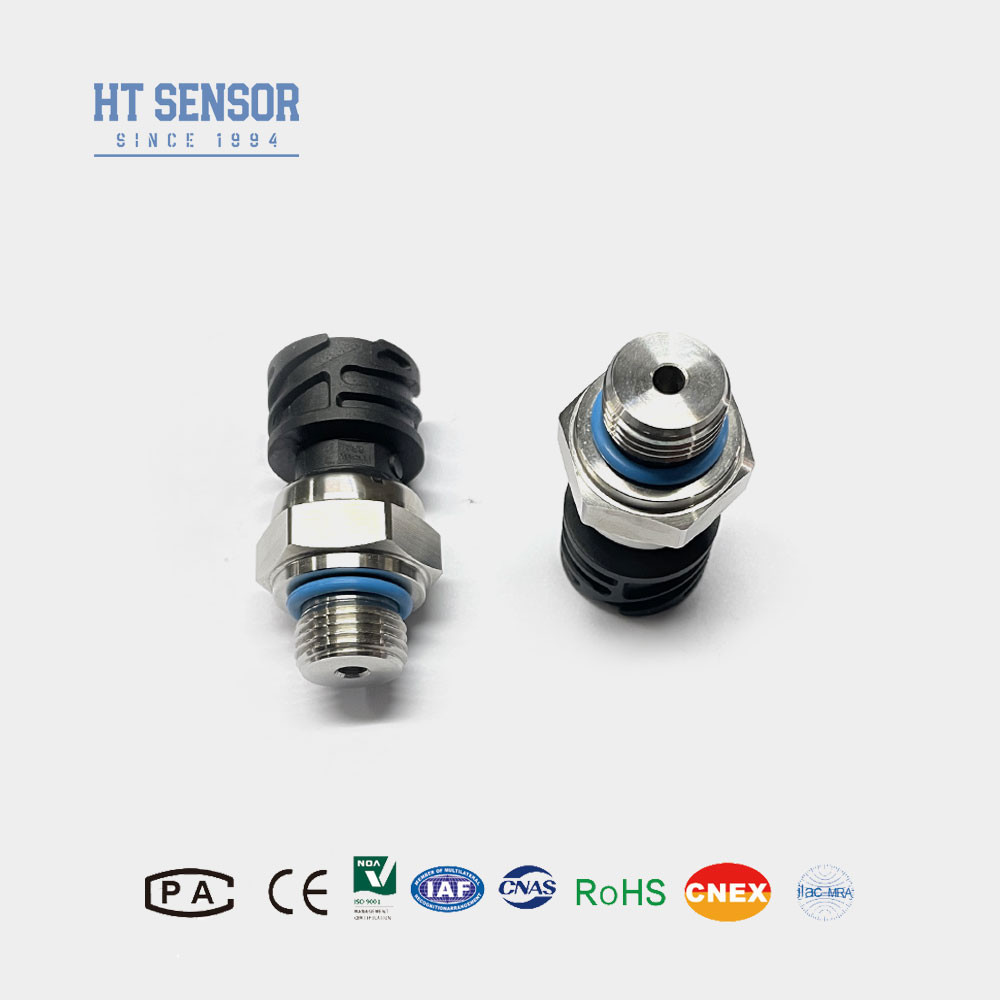

การนําเสนอของเซ็นเซอร์ตัวส่งแรงดัน:
เครื่องตรวจจับแรงดัน BP155ใช้ในการควบคุมความดันน้ํามันของระบบเบรกด้วยเครื่องเพิ่มความดันน้ํามัน มันตรวจจับความดันของถังน้ํามัน สัญญาณปิดหรือตัดสัญญาณของปั๊มน้ํามันออกและสัญญาณเตือนความดันน้ํามันที่ผิดปกติการเปลี่ยนแปลงความดันถูกตรวจจับโดย diaphragm เซรามิคและแปลงเป็นสัญญาณไฟฟ้าสําหรับการออกภายนอก
ลักษณะสินค้าของเซ็นเซอร์เครื่องส่งแรงดัน:
1ระยะการวัดที่กว้างขวาง โครงสร้างสแตนเลส รูปแบบอัตราต่อรองความดันที่หลากหลาย
2การออกแบบที่คอมแพคและเบา
3เปลือกศูนย์และปรับขนาดเต็ม
4ความแม่นยําสูง ทั้งหมดโครงสร้างสแตนเลส
การใช้งานของเซ็นเซอร์เครื่องส่งแรงดัน:
1การวัดความดันของก๊าซและของเหลวที่ไม่รุนแรง ด้วยเหล็กไร้ขัด 316L
2ใช้ในอุตสาหกรรมการเรือและการบิน
3. ใช้ในกระบวนการในสถานที่อุตสาหกรรม เช่น น้ํามัน, เคมี, โลหะ, การผลิตพลังงาน, และไฮดรอโลจี
4. ใช้ในระบบควบคุมแบบไฮดรอลิกและปนูเมติก
| ปริมาตรการทํางาน ของเซ็นเซอร์เครื่องส่งแรงดัน: | |
|---|---|
| ระยะการวัด | 0kPa ~ 200kPa... 5MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา & ไฮสเตเรซิส | 00.02% F.S. (ประเภท) 0.05% F.S. (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((Typical) ± 0.2% F.S/Year ((Max.) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ex ia IIC T6 กา |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 0.5~4.5V | 5VDC | 3 สาย |

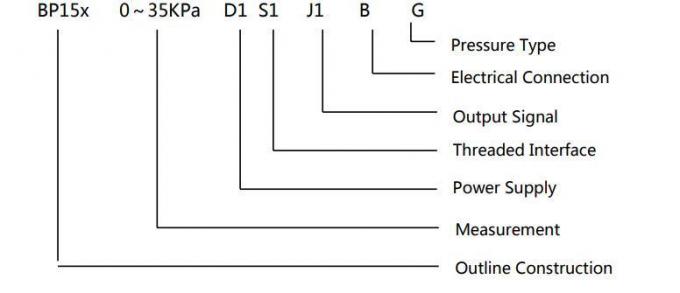

| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
1เมื่อเลือกผลิตภัณฑ์ กรุณาให้แน่ใจว่าสื่อที่ทดสอบเข้ากันได้กับส่วนที่ติดต่อของผลิตภัณฑ์
2เมื่อสั่งซื้อ โปรดสังเกตว่าผลิตภัณฑ์กันระเบิด ไม่รวมหัวจอดิจิตอล
3เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือ เราแนะนําให้คุณติดตั้งอุปกรณ์ป้องกันฟ้าคะนองในสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และเครื่องพลังงานถูกเชื่อมไว้อย่างน่าเชื่อถือ
5. ระยะอุณหภูมิการทํางานที่ระบุของแหวน O ยางฟลอรีนคือ -20 °C ~ 250 °C เมื่ออุณหภูมิการทํางานของผลิตภัณฑ์ต่ํากว่า -20 °C ควรเลือกแหวนปิดประเภท EPDM O
6โดยปกติ, ไม่มีเคเบิลและปลายอื่นของพล็อกอิน, หากจําเป็น, มีสามวัสดุที่จะเลือกจาก. เว้นแต่ที่ระบุต่างหาก, วัสดุเคเบิลโพลีเอธีลีนสามารถใช้ได้.หากคุณต้องการวัสดุเคเบิลที่แตกต่างกัน, กรุณาระบุในใบสั่งซื้อ
7. กรณีความต้องการพิเศษ เช่น สั่นแรงแรงแรงแรงกระแทกทันที การขัดขวางไฟฟ้าแม่เหล็กแรงหรือ RF กรุณาแจ้งและระบุในคําสั่ง
| คู่มือการสั่งซื้อ | |||||||||
| BP15X | เครื่องส่งแรงดันแบบแอนาล็อก | ||||||||
| รหัส | การก่อสร้าง | ||||||||
| 5 | พล็อก Packard | 6 | สายไฟตรงปิด 1.5 เมตร | ||||||
| 7 | มินิ ฮิชมันน์ คอนเนคเตอร์ | 8 | เครื่องเชื่อม Hirschmann ขนาดใหญ่ | ||||||
| ระยะการวัด | 0kPa ~ 200kPa... 5MPa | ||||||||
| (0-X) Kpa หรือ MPa |
X: แสดงระยะการวัดจริง | ||||||||
| รหัส | พลังงาน | ||||||||
| D1 | |||||||||
| D2 | 5VDC | ||||||||
| D3 | อื่นๆ | ||||||||
| รหัส | สัญญาณออก | ||||||||
| S7 | 0.5 ~ 4.5VDC | ||||||||

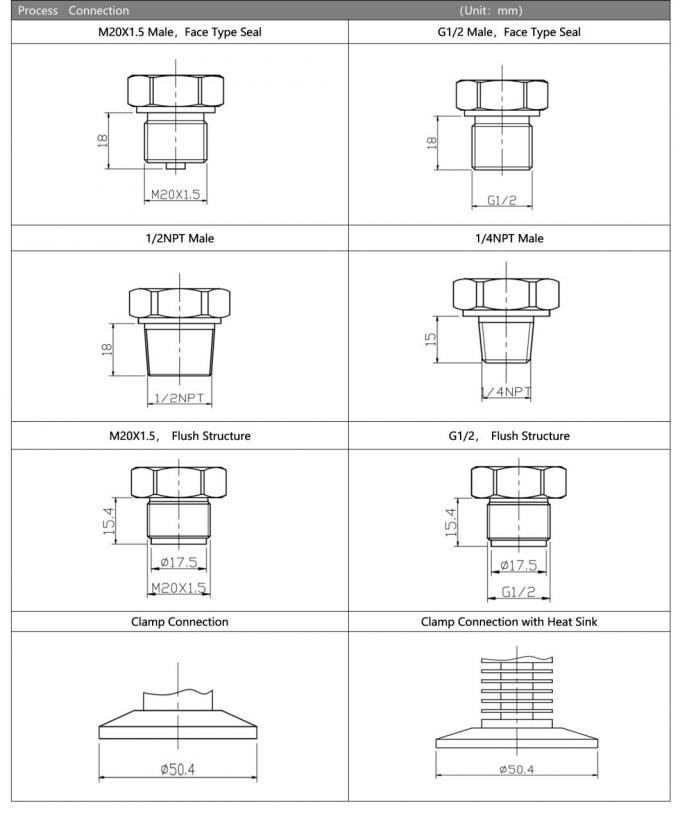

| รหัส | การเชื่อมต่อความดัน | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | อื่นๆ ((¢50.4 แฟลนจ์) | ||||||||

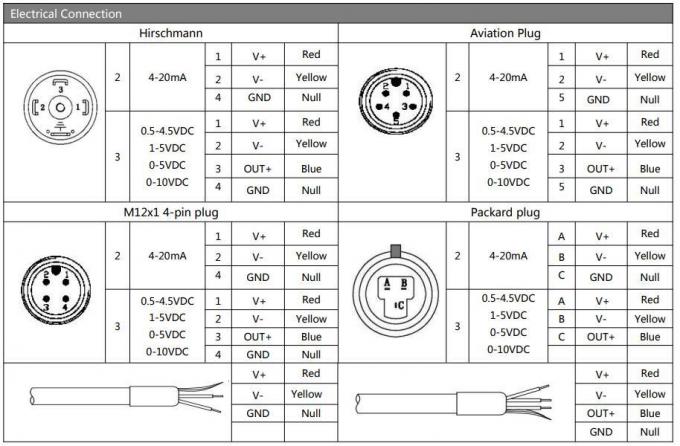

| รหัส | การเชื่อมต่อไฟฟ้า | ||||||||
| B1 | ฮิชแมน | ||||||||
| B2 | PG7 | ||||||||
| B3 | สายเคเบิลปิด Outlet 1.5 เมตร | ||||||||
| B4 | อื่นๆ | ||||||||
| รหัส | ประเภทความดัน | ||||||||
| G | ความดันเครื่องวัด | ||||||||
| A | ความกดดันอย่างแน่นอน | ||||||||
| S | ความดันมาตรฐานที่ปิด | ||||||||
1.Q: การจัดส่งนานแค่ไหน?
-- ส่วนใหญ่ภายใน 3-10 วัน
