BP9325 ซิลิคอนเซนเซอร์แรงดันอุตสาหกรรม I2C Output สําหรับการใช้งานต่าง ๆ เครื่องส่งแรงดัน
Product Details
| รุ่น NO.: | BP9325 | วัสดุที่อยู่อาศัย: | สแตนเลส |
|---|---|---|---|
| อุณหภูมิการทํางาน: | -20℃ ถึง +80℃ | พลังงานไฟฟ้า: | 3-3.6V |
| ระยะความดัน: | 0-10kpa~60MPa | การจัดอันดับ IP: | IP65 |
| เอาต์พุตสัญญาณ: | I2C (ความดัน 、อุณหภูมิ) | ประเภทการเชื่อมต่อ: | พร้อมสาย |
| การรับประกัน: | 2 ปี | ประเภท: | พีเซอเรสติฟของซิลิคอนกระจาย |
| เน้น |
BP9325 เครื่องตรวจความดันอุตสาหกรรม,เครื่องตรวจจับความดันอุตสาหกรรม I2C,เครื่องตรวจจับความดันอุตสาหกรรมซิลิคอน |
||
Product Description

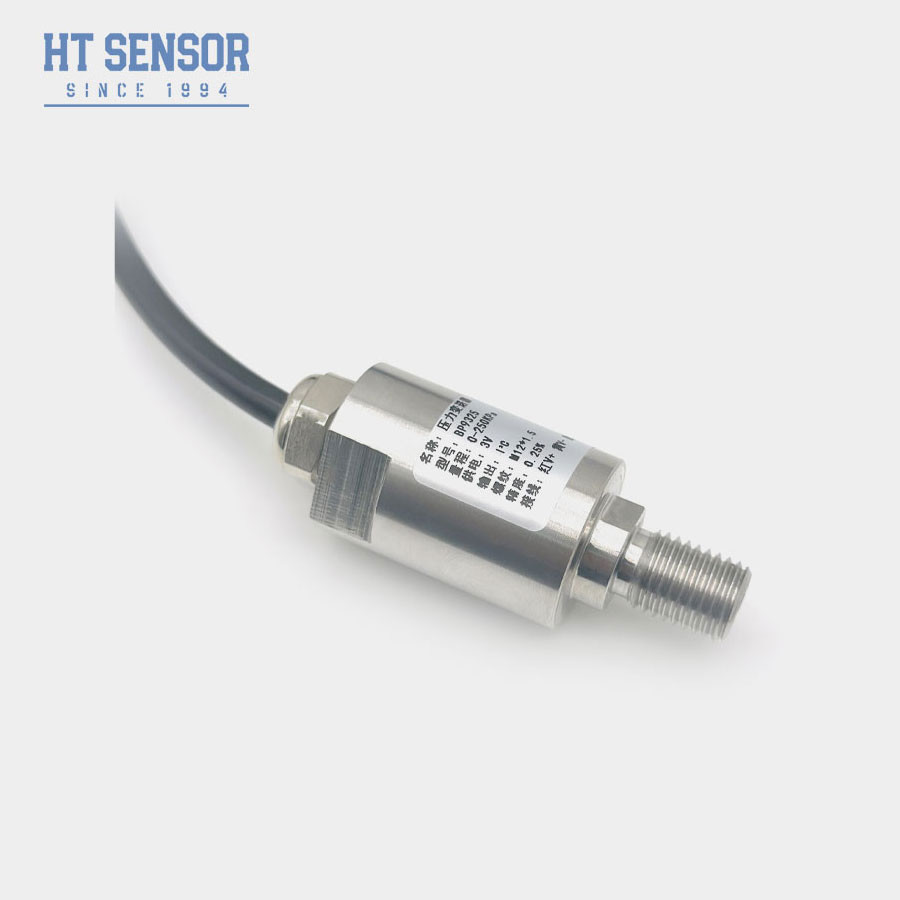

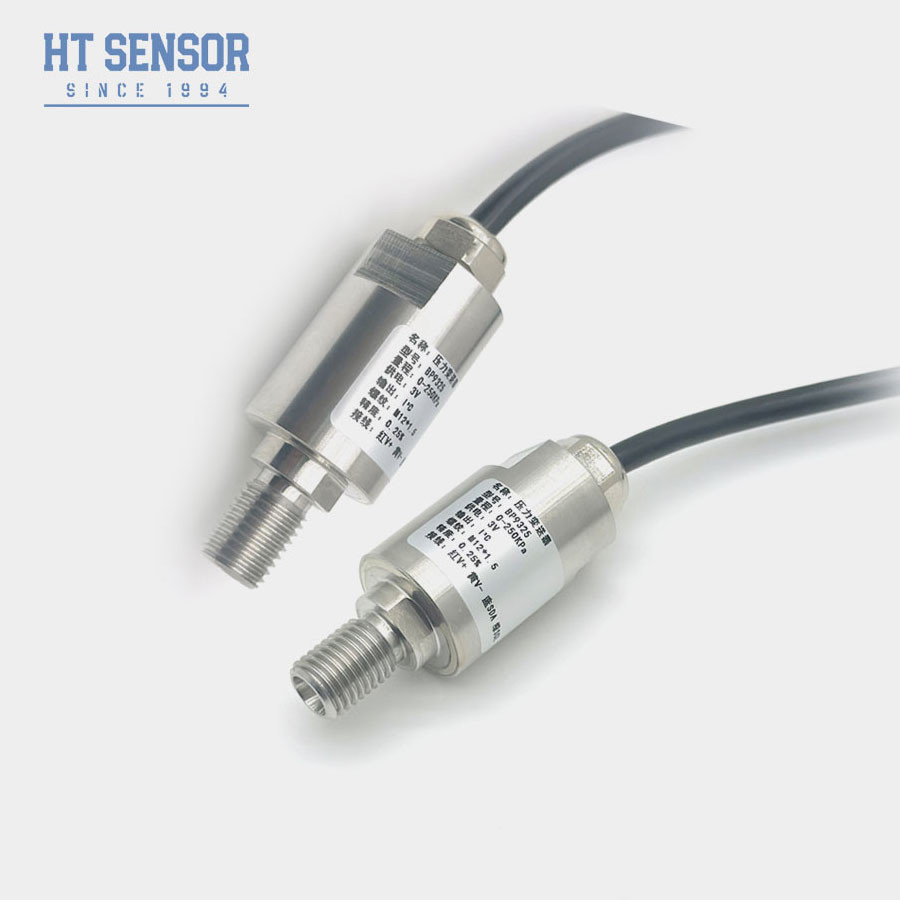

BP9325 เครื่องตรวจความดันอุตสาหกรรมซิลิคอน ผลิต I2C สําหรับการใช้งานต่าง ๆ
การนําเสนอเซ็นเซอร์ความดันอุตสาหกรรมซิลิคอน
ตัวตรวจความดัน HT19F-I2C ใช้แกนน้ํามันซิลิคอนเพียซอริสติฟ์ HT ซีรี่ย์ที่พัฒนาโดยบริษัทของเราเป็นองค์ประกอบการวัดสัญญาณและวงจรการประมวลผลสัญญาณตั้งอยู่ในเรือนเหล็กไร้ขัด. เปลี่ยนสัญญาณเซ็นเซอร์เป็นสัญญาณ IIC ผลิตมาตรฐาน หลังจากการทดสอบอย่างเข้มงวดและการตรวจสกรีนการแก่ตัว ผลิตภัณฑ์มีผลงานที่มั่นคงและน่าเชื่อถือ
ลักษณะสินค้าของเซ็นเซอร์ความดันอุตสาหกรรม:
- • ประหยัดและขนาดเล็ก
- • ระยะ -100kPa... 0 ~ 35kPa... 3.5 MPa... 100 MPa
- •ชนิดความดันของเครื่องวัดชนิดความดันสมบูรณ์
- • ADCs 24 บิตแบบคู่สําหรับการรับความดันและอุณหภูมิ
- • ระเบียบสื่อสาร I2C มาตรฐาน
- • สแตนเลส 316L
การใช้งานของเซ็นเซอร์ความดันอุตสาหกรรมซิลิคอน:
- การควบคุมกระบวนการอุตสาหกรรม
- การวัดระดับของของเหลว
- อุปกรณ์วัดแรงดันที่ฉลาด
- การวัดความดันของก๊าซและของเหลว
- อุปกรณ์การแพทย์
- อินเตอร์เน็ตของสิ่งของ
สภาพพื้นฐานของเซ็นเซอร์ความดันอุตสาหกรรมซิลิคอน:
- พลังงานไฟฟ้า: 3.0-3.6VDC
- ผลิต: I2C (ความดัน อุณหภูมิ)
| ปริมาตรการทํางานของเซ็นเซอร์ความดันอุตสาหกรรม: | |||
| ระยะการวัด | กว้าง ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |
| เสมอ ((A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||
| ปิด ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS | ||
| ปริมาตรการทํางาน | หน่วย | ||
| พลังงานไฟฟ้า: | 30.0 ต่อ 36 | V DC | |
| สัญญาณออก: | ไดจิทัล I2C (ความดัน อุณหภูมิ) | ||
| กระแสทํางานต่อเนื่อง: | <3 | mA DC | |
| ความแม่นยําของอุณหภูมิ: | ± 2 (ไม่มีอุปกรณ์ออกอุณหภูมิโดยซ่อนข้าง, อุปกรณ์ออกอุณหภูมิจําเป็นต้องปรับแต่ง) | °C | |
| ความแม่นยําความดัน: | ±0.2 (±0.5 @35kPa) | % FS | |
| ความต้านทานในการกันความร้อน: | 50MΩ@50V DC | ||
| ความแข็งแรงในการกันความร้อน: | 50Hz, 500V AC | ||
| อุณหภูมิการทํางาน | -30 ~ 80 | °C | |
| อุณหภูมิการเก็บรักษา: | -40 ~ 80 | °C | |
| อัตราการอุดหนุน: | 1.5 คูณความดันขนาดเต็มหรือ 110MPa เป็นค่าขั้นต่ํา | ||
ระเบียบสื่อสาร
BP9325 ใช้โปรโตคอลบัส I2C ในการสื่อสารกับโลกภายนอก การสื่อสารข้อมูลทั้งหมดเริ่มต้นที่ MSB และที่อยู่ของอุปกรณ์ I2C 7 บิตโดยกําหนดเองคือ 0x78.และอุปกรณ์หลักสามารถสื่อสารกับมันโดยใช้คําสั่งในรูปแบบต่อไปนี้.
เมื่อ HT19F-I2C กําหนดให้ออกแบบดิจิตอล (ใช้คําสั่ง I2C 0xAC) B[23:0] จะแบ่งออกเป็นสาม
แต่ละไบท์ออกเป็นส่วนตัว และผู้ใช้สามารถแปลงมันเป็นร้อยละได้ง่าย โดยใช้สูตรต่อไปนี้:
เมื่อใช้คําสั่ง I2C ของ 0xAC เพื่ออ่านข้อมูลที่ระดับ 5 ไบท์, ข้อมูลอุณหภูมิประกอบด้วยสองชิ้นสุดท้ายและผู้ใช้สามารถแปลงค่า T เป็นอุณหภูมิจริงได้ง่าย โดยใช้สูตรต่อไปนี้.
หมายเหตุ: สะพานโดยกําหนดค่าคือ 10% ~ 90%, จุดศูนย์ของสะพานเซนเซอร์ตรงกับ 10% และจุดเต็มถูกต้อง ค่าคือ 90%.การออกอุณหภูมิต้องปรับแต่ง.
| ทิปการสั่งซื้อ |
1. ให้ความสนใจในการเข้ากันระหว่างขนาดแกนและบ้านส่งสัญญาณระหว่างการประกอบเพื่อบรรลุ
ความแน่นต่ออากาศที่จําเป็น
2ระหว่างการประกอบของบ้าน, ให้แน่ใจว่ามันถูกจัดตั้งตั้งตรงและใช้แรงกดดันที่เท่าเทียมกันเพื่อหลีกเลี่ยงการจับหรือทําลายแผ่นการชําระค่า
3หากสื่อการวัดไม่เข้ากันได้กับแผ่นส่วนกลางและวัสดุเรือน (316L) ควรให้คําแนะนําพิเศษเมื่อวางคําสั่ง
4หลีกเลี่ยงการกดเซ็นเซอร์แดนกลางด้วยมือหรือวัตถุคม เพื่อป้องกันความเสียหายของแกนเนื่องจากการบิดเบือนแดนกลางหรือเจาะ
5. ปิดประตูความดันของแกรนด์ความดันเปิดให้กับบรรยากาศและป้องกันการเข้าของน้ํา, คันน้ํา, หรือสื่อ corrosive ในห้องแรงดันลบแกรนด์
6. หากมีการเปลี่ยนแปลงใด ๆ ในสายปิน, ติดตามฉลากบนแกนจริงเพื่ออ้างอิง
