| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | BP93420-IB |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | Western Union, L/C, T/T |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| Model NO.: | BP93420-IB | Pressure range: | 0kpa~10kpa...40MPa |
|---|---|---|---|
| Power: | 5VDC，12-36VDC | Output: | 0.5-4.5V/ 4-20mA |
| Long-Term Stability: | +-0.2%F.S/Year(Typ.) | Trademark: | HTsensor sensor |
| Structure Type: | silicon pressure sensor | Measuring Medium: | Liquid,air |
| Connector: | big DIN | Customization: | OEM and ODM |
| เน้น: | อินเตอร์เฟซความดันที่หลากหลาย รูปแบบเซ็นเซอร์ความดัน,Wide Measuring Range Industrial Pressure Sensor |
||

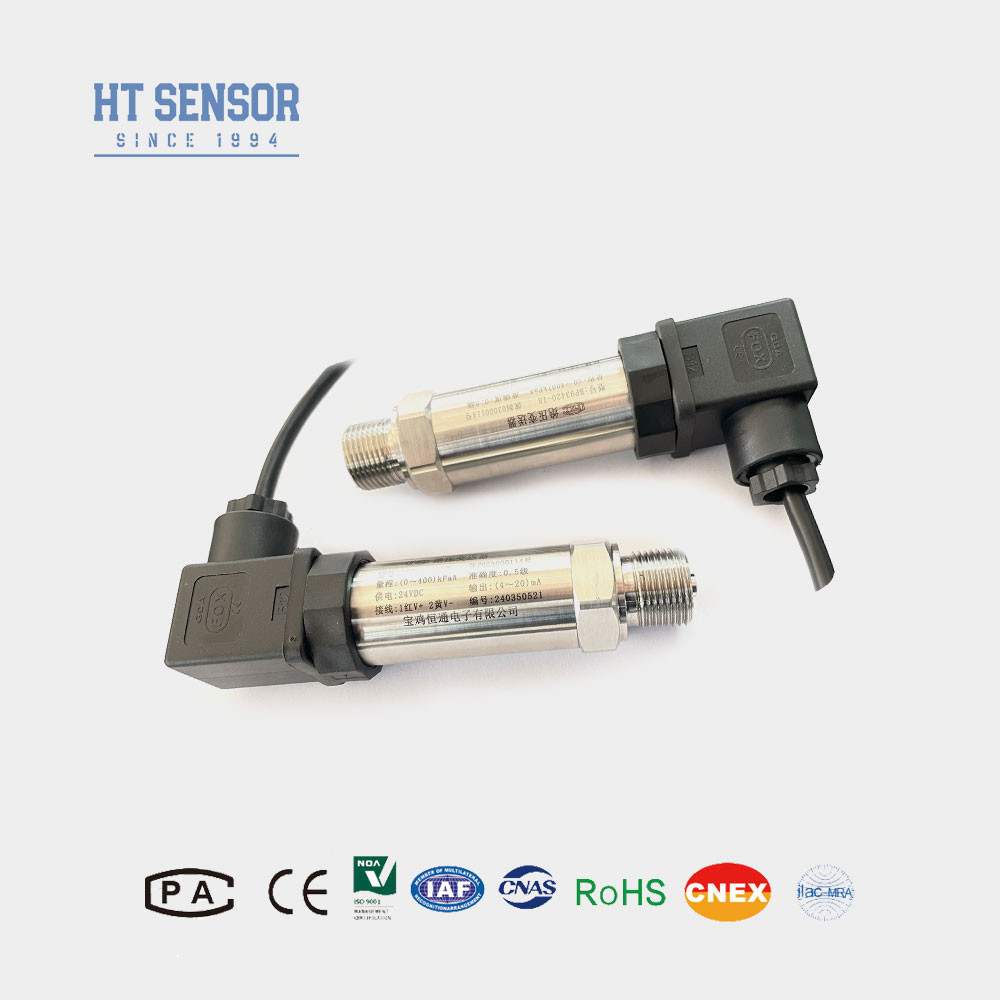

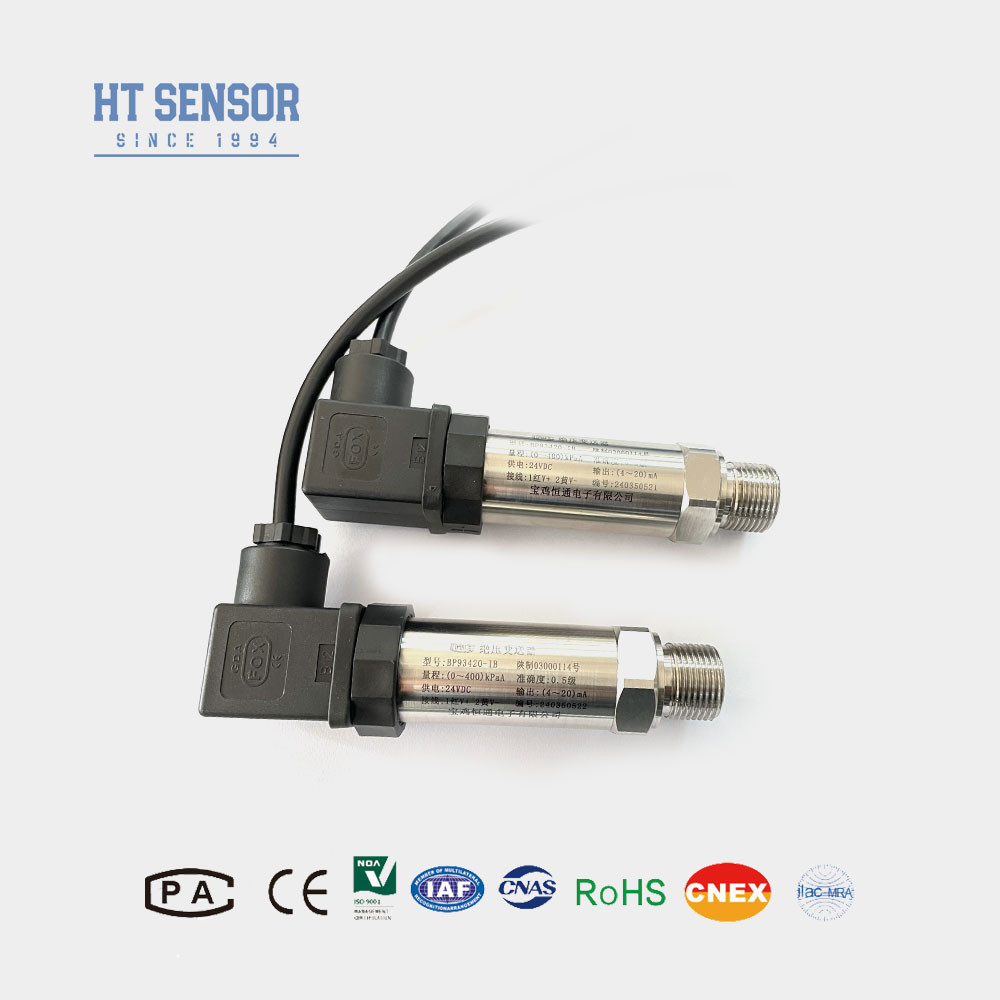

BP93420IB เครื่องส่งแรงดัน
การนําเสนอเครื่องปรับความดันอุตสาหกรรม:
เครื่องตรวจความดันอุตสาหกรรม BP93420IB มีการออกแบบแบบสวม ทําให้เหมาะสําหรับการวัดก๊าซและของเหลวที่ไม่เป็นอาหารส่วนประกอบหลักของมันคือเซอร์ HT ซีรี่ย์ซิลิคอนแยกกระจาย เติมน้ํามันองค์ประกอบที่ใช้เป็นสัญญาณเครื่องวัด.เซ็นเซอร์ถูกปิดในเหล็กไร้ขัด และปิดด้วยการผสมผสานที่แน่นต่อแก๊ส ซึ่งมี PCB วงจรประมวลผลสัญญาณอินทิกรีตที่แปลงผลิตของเซ็นเซอร์เป็นสัญญาณมาตรฐานผลิตภัณฑ์ของเราผ่านการทดสอบส่วนประกอบและวิธีการเก่าอย่างกว้างขวาง เพื่อรับรองการทํางานที่น่าเชื่อถือได้ในสภาพแวดล้อมอุตสาหกรรมที่หลากหลาย.
ลักษณะสินค้าของเครื่องปรับความดันอุตสาหกรรม:
1ระยะการวัดที่กว้างขวาง โครงสร้างสแตนเลส รูปแบบอัตราต่อรองความดันที่หลากหลาย
2การออกแบบที่คอมแพคและเบา
3.ความแม่นยําสูง ทั้งหมดโครงสร้างสแตนเลส
การใช้งานของเครื่องปรับความดันอุตสาหกรรม:
1การวัดความดันของก๊าซและของเหลวที่ไม่รุนแรง ด้วยเหล็กไร้ขัด 316L
2ใช้ในอุตสาหกรรมการเรือและการบิน
3. ใช้ในกระบวนการในสถานที่อุตสาหกรรม เช่น น้ํามัน, เคมี, โลหะ, การผลิตพลังงาน, และไฮดรอโลจี
4. ใช้ในระบบควบคุมแบบไฮดรอลิกและปนูเมติก
| ปริมาตรการทํางานของเครื่องปรับความดันอุตสาหกรรม | |
|---|---|
| ระยะการวัด | - 100kPa... 0kPa ~ 10kPa... 20MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา | 0.1% FS |
| ไฮสเตเรซิส | 0.1% FS |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((ปกติ) ± 0.2% F.S/Year ((สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ex ia IIC T6 กา |
| ระดับการคุ้มครอง | IP65 |
| น้ําหนัก | ~0.25kg |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| ทิปการสั่งซื้อ |
| คู่มือการสั่งซื้อ | ||||||||
| BP93420XX | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| IB | เครื่องส่งความดันทั่วไป | IX | แสดงเครื่องส่งแรงดัน | |||||
| IE | เครื่องส่งแรงกดกดบินที่ทนต่อการกระแทก | IIC/III | อุตสาหกรรมทั่วไป / เครื่องส่งแรงดันจอ | |||||
| IF | เครื่องส่งแรงดันกันความชื้น | IIE/IIIE | เครื่องส่งความดันทั่วไป/จอ | |||||
| IN | เครื่องส่งแรงดันพิเศษเครื่องปรับอากาศ | |||||||
| IC | เครื่องส่งความดันอุณหภูมิสูง | |||||||
| IQ1/IQ2 | กล่องฉากใหญ่ / เครื่องส่งความดันอุณหภูมิสูง | |||||||
| ระยะการวัด | - 01. . .0~001... 100MPa | |||||||
| (0-X) Kpa หรือ MPa | X: แสดงระยะวัดจริง | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | 2088 กล่องอุตสาหกรรม | |||||||
| B5 | 2088 กล่องอุตสาหกรรมที่มีจอแสดง | |||||||
| B6 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| G | ความดันเครื่องวัด | |||||||
| A | ความกดดันอย่างแน่นอน | |||||||
| S | ความดันมาตรฐานที่ปิด | |||||||
