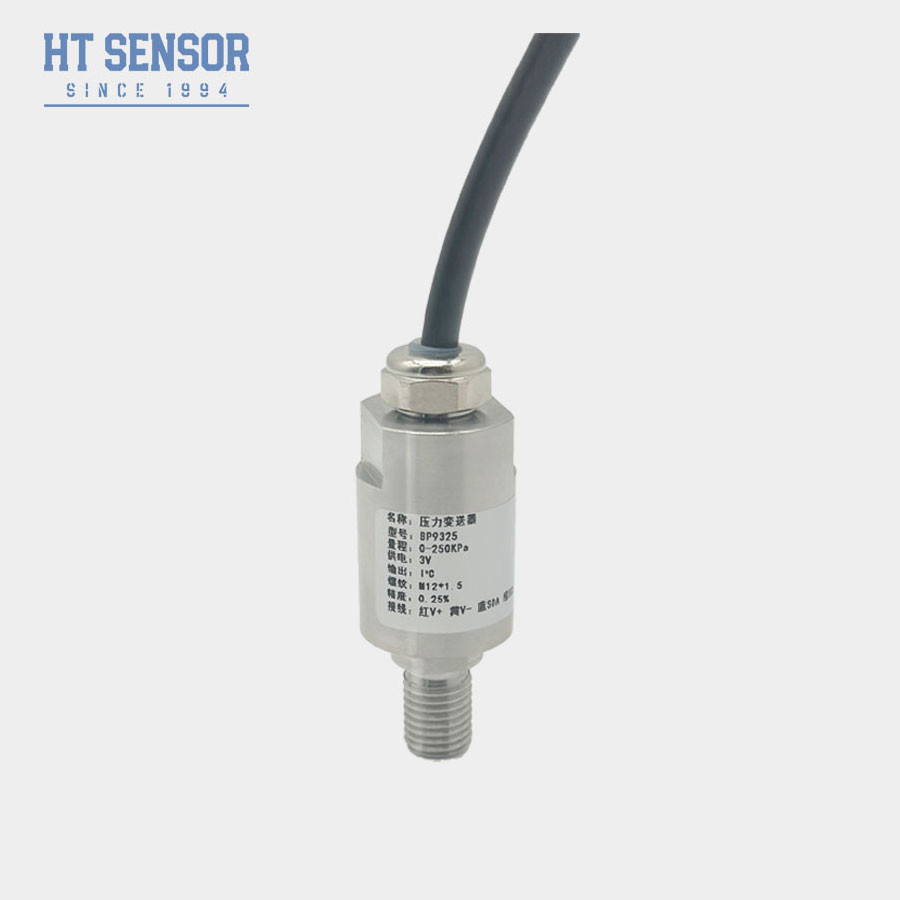

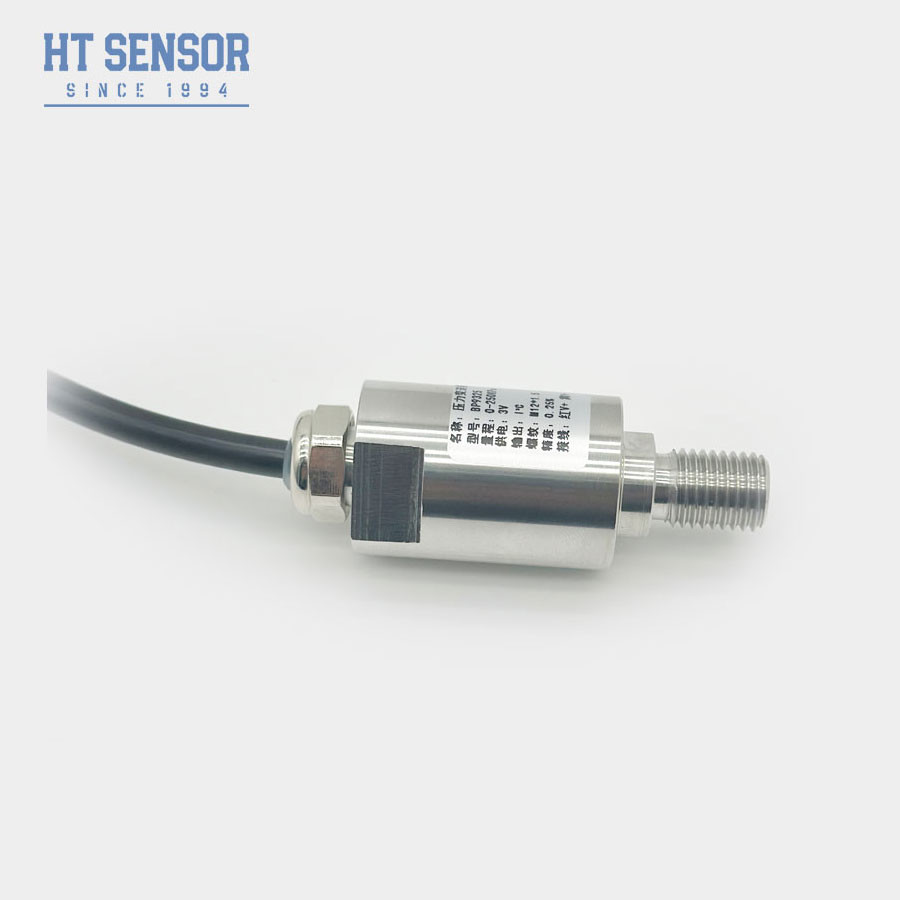

BP9325-I2C เครื่องส่งเซนเซอร์แรงดันอุตสาหกรรม พร้อมแผ่นกาวแยกซิลิคอนพีเซอเรสิสติฟ
Product Details
| รุ่น: | BP9325 | ประเภทแกน: | เครื่องตรวจจับความดันซิลิคอน Piezoresistive |
|---|---|---|---|
| ความเข้ากันได้ของสื่อ: | อากาศ น้ำ และน้ำมัน หรือของเหลวอื่นๆ ที่เข้ากันได้ | อุณหภูมิการชดเชย: | 0~70°ซ |
| สัญลักษณ์: | HTเซ็นเซอร์ | ประเภทแรงดัน: | เกจ, สัมบูรณ์, ปิดผนึก |
| วัสดุที่อยู่อาศัย: | 304 สแตนเลส | เอาต์พุตสัญญาณ: | ไอทูซี |
| การจัดอันดับ IP: | IP65 | เชื่อมต่อ: | G1/4 G1/2 หรือ OEM |
| เน้น |
เครื่องส่งเซ็นเซอร์ความดัน BP9325-I2C เครื่องส่งเซ็นเซอร์ความดันอุตสาหกรรม,Industrial Pressure Sensor Transmitter |
||
Product Description
BP9325-I2C เครื่องส่งเซนเซอร์แรงดันอุตสาหกรรม พร้อมแผ่นกัดแยก Piezoresistive Silicon
BP9325-I2C ซิลิคอน Piezoresistive เครื่องตรวจจับความดัน
การนําเสนอผลิตภัณฑ์ เครื่องตรวจความดันอุตสาหกรรม
เซนเซอร์ความดัน BP9325-I2C ใช้แกนที่เต็มไปด้วยน้ํามันจากซิลิคอนเปียซอริสติฟิควงจรการประมวลผลสัญญาณตั้งอยู่ในบ้านเหล็กไร้ขัด, การแปลงสัญญาณเซ็นเซอร์เป็นสัญญาณออก I2C มาตรฐาน ผลิตภัณฑ์ได้รับการทดสอบอย่างเข้มข้นและการตรวจสอบการแก่ตัวของส่วนประกอบ, สินค้าครึ่งเสร็จ, และผลิตภัณฑ์เสร็จรับประกันผลงานที่มั่นคงและน่าเชื่อถือ.
ลักษณะสินค้าของเซ็นเซอร์แรงดันอุตสาหกรรม
- ประหยัดและคอมพัคต์
- ADC แบบสองแบบ 24 บิตสําหรับการสกัดความดันและอุณหภูมิ
- ระเบียบสื่อสาร I2C มาตรฐาน
- วัสดุทั้งหมดจากสแตนเลส 316L
การใช้งานและอุตสาหกรรมของเซ็นเซอร์ความดันอุตสาหกรรม
- การวัดความดันสําหรับสื่อที่ไม่เกรี้ยวกับเหล็กไร้ขัด 316L
- สถานที่กระบวนการอุตสาหกรรม เช่น น้ํามันเคมี โลหะฯลฯ
- การสร้างเรือและอุตสาหกรรมอากาศ
- ระบบควบคุมแบบไฮดรอลิกและปนิวเมติก
- อินเตอร์เน็ตของสิ่งของ (IoT)
| ปริมาตรการทํางานของเซ็นเซอร์ความดันอุตสาหกรรม BP9325-I2C | |
| ระยะทาง | - 100kPa...0 ̇ 35kPa...3.5MPa...100 MPa |
| ประเภทความดัน | ความดันขนาด, ความดันนิยม |
| พลังงาน | 3.0V ∙ 3.6V DC |
| สัญญาณออก | ไดจิทัล I2C (ความดัน อุณหภูมิ) |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของระยะหมาย |
| ความแม่นยํา @ 25°C | ±0.25% (ทั่วไป) ±0.5% (สูงสุด) |
| ความซ้ําและการกระตุ้น | 00.02% F.S (ทั่วไป) 0.05% F.S (สูงสุด) |
| ความมั่นคงระยะยาว | ±0.1% F.S/ปี (ทั่วไป) ±0.2% F.S/ปี (สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิศูนย์ | ± 0.02% F.S/°C (≤ 100KPa), ± 0.01% F.S/°C (> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/°C (≤ 100KPa), ± 0.01% F.S/°C (> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | -20-70°C ((≤10MPa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -30°C~80°C |
| อุณหภูมิในการเก็บ | -40°C ~ 120°C |
| กระแสทํางานต่อเนื่อง | <3 mA DC |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 50MΩ @50V DC |
| ระดับการป้องกัน | IP65 |
| O-ring | ผืนยางฟลอเรอร์ |
| น้ําหนัก | ~0.4kg |
โปรต็อกอลการสื่อสาร
BP-I2C ใช้โปรโตคอลบัส I2C สําหรับการสื่อสารกับอุปกรณ์ภายนอก การสื่อสารข้อมูลทั้งหมดเริ่มจาก MSB โดยที่ตั้งค่าที่อยู่ของอุปกรณ์ I2C 7 บิตคือ 0x78BP-IIC ทําหน้าที่เป็นอุปกรณ์ I2C slave, และอุปกรณ์หลักสามารถสื่อสารกับมันโดยใช้รูปแบบคําสั่งต่อไปนี้::
เมื่อ BP-I2C ตั้งค่าออกเป็นดิจิตอล (ใช้คําสั่ง I2C 0xAC) B[23:0] จะออกเป็น 3 ไบท์ ตามลําดับ ผู้ใช้สามารถแปลงเป็นเปอร์เซ็นต์ได้ง่าย โดยใช้สูตรต่อไปนี้
เมื่อใช้คําสั่ง 0xAC I2C ในการอ่านข้อมูลที่ปรับขนาด 5 บาท, ข้อมูลอุณหภูมิจะถูกให้โดยสองไบต์สุดท้ายของข้อมูล 16 บาท.ผู้ใช้สามารถแปลงค่า T เป็นอุณหภูมิจริงได้ง่าย โดยใช้สูตรต่อไปนี้:
หมายเหตุ: ปริมาตรฐานของสะพานคือ 10% ~ 90%, จุดศูนย์ของสะพานเซ็นเซอร์ตรงกับ 10%, จุดเต็มตรงกับ 90%. ปริมาตรฐานของเซ็นเซอร์ไม่ได้ผลิตค่าอุณหภูมิ.การออกอุณหภูมิต้องการการปรับแต่ง.
| คําเตือนการเลือก |
1.ให้แน่ใจว่าขนาดแกนตรงกับบ้านตัวส่งในระหว่างการประกอบ เพื่อให้บรรลุความแน่นลมที่ต้องการ
2. เก็บตั้งและกดอย่างเท่าเทียมกันเพื่อป้องกันการจมหรือทําลายแผ่นการชําระค่าเสีย
3.สื่อการวัดต้องเข้ากันได้กับวัสดุที่ใช้ในการเก็บแผ่นแผ่นกระจกแกน (316L) ไม่เช่นนั้น กําหนดความต้องการพิเศษเมื่อสั่งซื้อ
4อย่ากดเซ็นเซอร์ แดอฟราแกมด้วยวัตถุคม เพื่อหลีกเลี่ยงการบิดเบือนหรือเจาะที่ทําให้เกิดความเสียหายของแกน
5.เก็บท่ออากาศของแกน gauge เปิดให้บรรยากาศ
6.ถ้ามีการเปลี่ยนแปลงต่อสายสปิน โปรดดูฉลากที่ติดต่อกับแกน
FAQ:
1คําถาม: คุณสมบัติของเครื่องส่งสัญญาณเซ็นเซอร์ความดันของคุณคืออะไร?
ตอบ: ความแม่นยําสูง ทนทาน และมีผลงานที่ดีเยี่ยม สามารถปรับแต่งได้
2. Q: ฉันสามารถปรับปรุงรายละเอียดพิเศษ?
ตอบ: ใช่, วิศวกรของเราสามารถปรับปรุงผลิตภัณฑ์เพื่อตอบสนองความต้องการเฉพาะเจาะจง. เราให้บริการ OEM และ ODM
3. Q: ความสามารถในการผลิตของคุณคืออะไร?
ตอบ: โรงงานผลิตของเราสามารถผลิตได้ถึง 30,000 เครื่องส่งเซ็นเซอร์ความดันต่อเดือน ดังนั้นเราจึงสามารถตอบสนองความต้องการของคําสั่งขนาดใหญ่ได้อย่างเต็มที่ควรติดต่อทีมงานขายของเราก่อน เพื่อให้การผลิตและการจัดทําการจัดส่งเรียบร้อย.
4คําถาม: ระยะเวลาในการจัดส่งทั่วไปคืออะไร?
A: 5 ~ 8 วันทํางานสําหรับรุ่นมาตรฐาน ผลิตภัณฑ์ที่กําหนดเองอาจแตกต่างกัน
5ถาม: ราคาสินค้าเป็นอย่างไร มีส่วนลดบ้างไหม
A: ราคาที่แข่งขันกับส่วนลดสําหรับการสั่งซื้อจํานวนมากหรือพันธมิตรระยะยาว
6. Q: การรับประกันสินค้าของคุณคืออะไร? และบริการหลังการขาย?
A: เวลารับประกันของเราคือ 24 เดือนหลังจากการจัดส่ง, และหลังการขายของเราจะตอบคําถามของคุณใน 24 ชั่วโมง, คําสั่งทางไกลโดยเครือข่าย PC มีอยู่เสมอ
