เซนเซอร์ส่งแรงดันอุตสาหกรรม Piezoresistive Silicon พร้อมผลิต I2C
Product Details
| รุ่น: | BP9325 | ประเภทแกน: | เครื่องตรวจจับความดันซิลิคอน Piezoresistive |
|---|---|---|---|
| ความเข้ากันได้ของสื่อ: | อากาศ น้ำมัน หรือของเหลวอื่นๆ ที่เข้ากันได้ | อุณหภูมิการชดเชย: | 0~70°ซ |
| สัญลักษณ์: | HTเซ็นเซอร์ | ประเภทแรงดัน: | เกจ, สัมบูรณ์, ปิดผนึก |
| วัสดุที่อยู่อาศัย: | สแตนเลส 304 หรือ 316L | เอาต์พุตสัญญาณ: | ไอ2ซี 4-20mA |
| การจัดอันดับ IP: | IP65 | เชื่อมต่อ: | G1/4 1/4NPT หรือ OEM |
| เน้น |
เครื่องตรวจจับความดันซิลิคอนพีเซอเรสติฟ,เครื่องตรวจจับความดัน I2C,เครื่องตรวจจับแรงดันอุตสาหกรรม |
||
Product Description

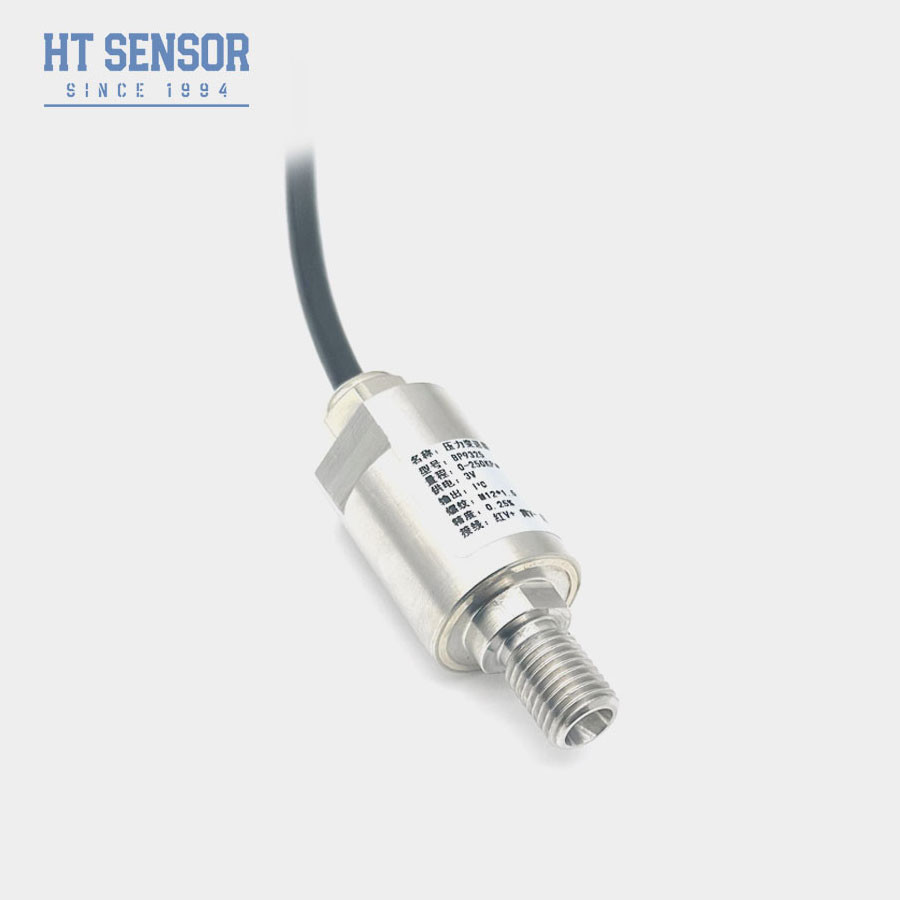

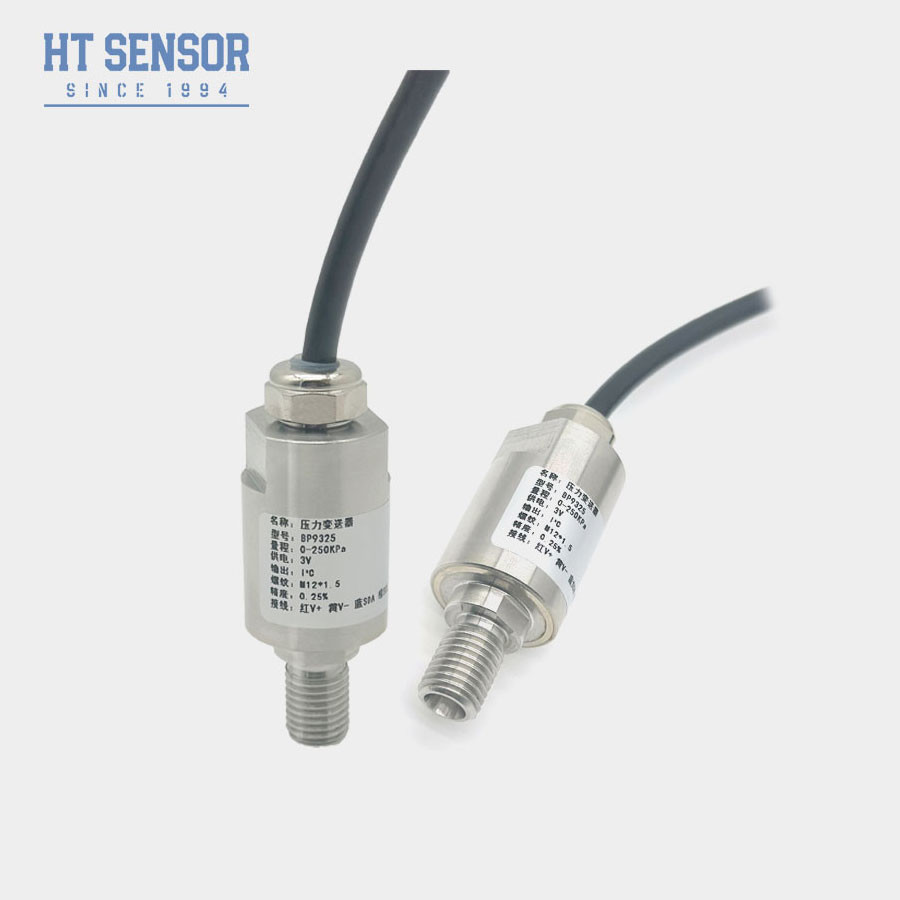

เซนเซอร์ส่งแรงดันอุตสาหกรรม Piezoresistive Silicon พร้อมผลิต I2C
BP9325-I2C ซิลิคอน Piezoresistive เครื่องตรวจจับความดัน
การนําเสนอผลิตภัณฑ์ เครื่องตรวจจับแรงดันอุตสาหกรรม
เครื่องตรวจความดัน BP9325-I2C ใช้แกนที่ปิดด้วยน้ํามันจากซิลิคอนเพียซอเรสิสติฟิควงจรการประมวลผลสัญญาณของเซ็นเซอร์ถูกบูรณาการภายในกล่องเหล็กไร้ขัด, การแปลงสัญญาณเซ็นเซอร์เป็นผลิต I2C มาตรฐาน ผลิตภัณฑ์ได้รับการทดสอบอย่างละเอียดและการตรวจวัยของส่วนประกอบของมัน, สินค้าครึ่งเสร็จ, และผลิตภัณฑ์สุดท้าย,รับประกันผลงานที่มั่นคงและน่าเชื่อถือ.
คุณสมบัติสินค้าของเซ็นเซอร์เครื่องส่งแรงกดอุตสาหกรรม
- ประหยัดและคอมพัคต์
- ADC แบบสองแบบ 24 บิตสําหรับการสกัดความดันและอุณหภูมิ
- ระเบียบสื่อสาร I2C มาตรฐาน
- วัสดุทั้งหมดจากสแตนเลส 316L
การประยุกต์ใช้และอุตสาหกรรมของเซ็นเซอร์เครื่องส่งแรงดันอุตสาหกรรม
- เครื่องวัดความดันถูกออกแบบมาสําหรับสื่อที่ไม่เกรี้ยว และใช้โครงสร้างจากสแตนเลส 316L
- ทําให้เซ็นเซอร์เหมาะสําหรับการใช้งานกระบวนการอุตสาหกรรม เช่นที่พบในอุตสาหกรรมปิโตรเลียม, เคมี, และโลหะการออกแบบที่แข็งแกร่งทําให้มันเหมาะสําหรับการใช้ในอุตสาหกรรมการสร้างเรือและอากาศ, รวมทั้งระบบควบคุมแบบไฮดรอลิกและปนิวเมติก.เซ็นเซอร์ยังสามารถบูรณาการได้ดีกับแอพลิเคชั่นอินเตอร์เน็ตของสิ่งของ (IoT)
| ปริมาตรการทํางานของเซ็นเซอร์แรงดันอุตสาหกรรม BP9325-I2C | |
| ระยะทาง | - 100kPa...0 ̇ 35kPa...3.5MPa...100 MPa |
| ประเภทความดัน | ความดันขนาด, ความดันนิยม |
| พลังงาน | 3.0V ∙ 3.6V DC |
| สัญญาณออก | ไดจิทัล I2C (ความดัน อุณหภูมิ) |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของระยะหมาย |
| ความแม่นยํา @ 25°C | ±0.25% (ทั่วไป) ±0.5% (สูงสุด) |
| ความซ้ําและการกระตุ้น | 00.02% F.S (ทั่วไป) 0.05% F.S (สูงสุด) |
| ความมั่นคงระยะยาว | ±0.1% F.S/ปี (ทั่วไป) ±0.2% F.S/ปี (สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิศูนย์ | ± 0.02% F.S/°C (≤ 100KPa), ± 0.01% F.S/°C (> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/°C (≤ 100KPa), ± 0.01% F.S/°C (> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | -20-70°C ((≤10MPa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -30°C~80°C |
| อุณหภูมิในการเก็บ | -40°C ~ 120°C |
| กระแสทํางานต่อเนื่อง | <3 mA DC |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 50MΩ @50V DC |
| ระดับการป้องกัน | IP65 |
| O-ring | ผืนยางฟลอเรอร์ |
| น้ําหนัก | ~0.4kg |
โปรต็อกอลการสื่อสาร
BP-I2C ใช้โปรโตคอลบัส I2C สําหรับการสื่อสารกับอุปกรณ์ภายนอก การสื่อสารข้อมูลทั้งหมดเริ่มจาก MSB โดยที่ตั้งค่าที่อยู่ของอุปกรณ์ I2C 7 บิตคือ 0x78BP-IIC ทําหน้าที่เป็นอุปกรณ์ I2C slave, และอุปกรณ์หลักสามารถสื่อสารกับมันโดยใช้รูปแบบคําสั่งต่อไปนี้::
เมื่อ BP-I2C ตั้งค่าออกเป็นดิจิตอล (ใช้คําสั่ง I2C 0xAC) B[23:0] จะออกเป็น 3 ไบท์ ตามลําดับ ผู้ใช้สามารถแปลงเป็นเปอร์เซ็นต์ได้ง่าย โดยใช้สูตรต่อไปนี้
เมื่อใช้คําสั่ง 0xAC I2C ในการอ่านข้อมูลที่ปรับขนาด 5 บาท, ข้อมูลอุณหภูมิจะถูกให้โดยสองไบต์สุดท้ายของข้อมูล 16 บาท.ผู้ใช้สามารถแปลงค่า T เป็นอุณหภูมิจริงได้ง่าย โดยใช้สูตรต่อไปนี้:
หมายเหตุ: ปริมาตรฐานของสะพานคือ 10% ~ 90%, จุดศูนย์ของสะพานเซ็นเซอร์ตรงกับ 10%, จุดเต็มตรงกับ 90%. ปริมาตรฐานของเซ็นเซอร์ไม่ได้ผลิตค่าอุณหภูมิ.การออกอุณหภูมิต้องการการปรับแต่ง.
| คําเตือนการเลือก |
1.ให้แน่ใจว่าขนาดแกนตรงกับบ้านตัวส่งในระหว่างการประกอบ เพื่อให้บรรลุความแน่นลมที่ต้องการ
2. เก็บตั้งและกดอย่างเท่าเทียมกันเพื่อป้องกันการจมหรือทําลายแผ่นการชําระค่าเสีย
3.สื่อการวัดต้องเข้ากันได้กับวัสดุที่ใช้ในการเก็บแผ่นแผ่นกระจกแกน (316L) ไม่เช่นนั้น กําหนดความต้องการพิเศษเมื่อสั่งซื้อ
4อย่ากดเซ็นเซอร์ แดอฟราแกมด้วยวัตถุคม เพื่อหลีกเลี่ยงการบิดเบือนหรือเจาะที่ทําให้เกิดความเสียหายของแกน
5.เก็บท่ออากาศของแกน gauge เปิดให้บรรยากาศ
6.ถ้ามีการเปลี่ยนแปลงต่อสายสปิน โปรดดูฉลากที่ติดต่อกับแกน
FAQ:
1คําถาม: คุณสมบัติของเครื่องส่งสัญญาณเซ็นเซอร์ความดันของคุณคืออะไร?
ตอบ: เครื่องส่งเซ็นเซอร์ความดันของเรา มีลักษณะเป็นความแม่นยําสูง ทนทาน และมีประสิทธิภาพยอดเยี่ยม
2. Q: ฉันสามารถปรับปรุงรายละเอียดพิเศษ?
ตอบ: ครับ วิศวกรของเราสามารถปรับปรุงผลิตภัณฑ์เพื่อตอบสนองความต้องการเฉพาะเจาะจง ผ่านบริการ OEM และ ODM ของเรา
3. Q: ความสามารถในการผลิตของคุณคืออะไร?
ตอบ: โรงงานผลิตของเรามีศักยภาพในการผลิต เครื่องส่งสัญญาณเซ็นเซอร์ความดันถึง 30,000 เครื่องต่อเดือนควรติดต่อทีมงานขายของเราก่อน เพื่อกําหนดการผลิตและจัดส่งอย่างเรียบร้อย.
4คําถาม: ระยะเวลาในการจัดส่งทั่วไปคืออะไร?
A: รุ่นมาตรฐานมีระยะเวลาในการจัดส่งโดยทั่วไป 5 ~ 8 วันทําการ, ในขณะที่ผลิตภัณฑ์ที่กําหนดเองอาจแตกต่างกัน.
5ถาม: ราคาสินค้าเป็นอย่างไร มีส่วนลดบ้างไหม
ตอบ: เรานําเสนอราคาที่แข่งขันกับส่วนลดที่สามารถใช้ได้สําหรับการสั่งซื้อจํานวนมากหรือความร่วมมือระยะยาว
6. Q: การรับประกันสินค้าของคุณคืออะไร? และบริการหลังการขาย?
ตอบ: ผลิตภัณฑ์ของเรามาพร้อมกับการรับประกัน 24 เดือน ตั้งแต่วันส่ง และบริการหลังการขายของเรารับประกันการตอบสนองอย่างรวดเร็วภายใน 24 ชั่วโมง พร้อมกับการสนับสนุนการสอนทางไกลผ่านเครือข่าย PC
