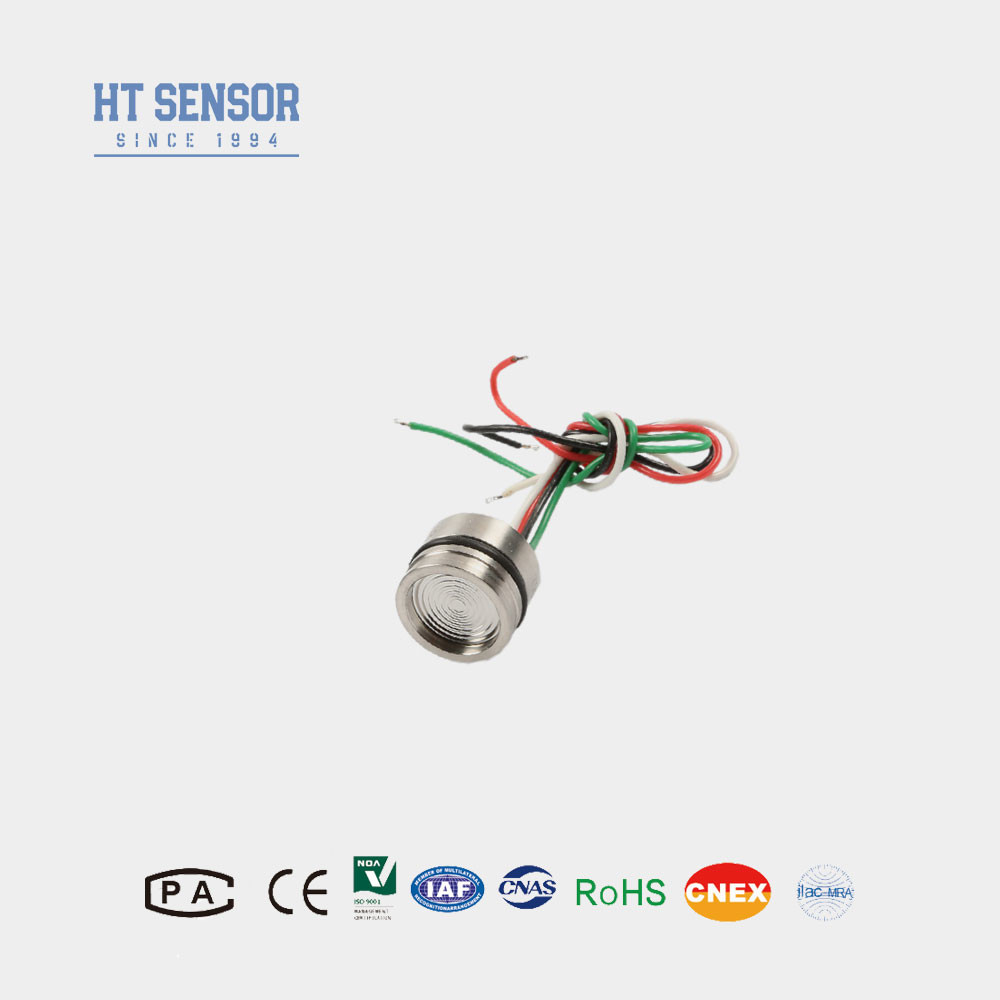

เซ็นเซอร์วัดแรงดันซิลิคอนแบบ Piezoresistive ขนาด 19 มม. พร้อมการเชื่อมไดอะแฟรมทั้งหมดด้วยเซ็นเซอร์วัดระดับสแตนเลสสตีล 316L
Product Details
| วัสดุ: | สแตนเลส 316L | ช่วงต่ำสุด: | 10kpa |
|---|---|---|---|
| ช่วงสูงสุด: | 100mpa | จัดหา: | 1.5mA (0.4-2.0mA) |

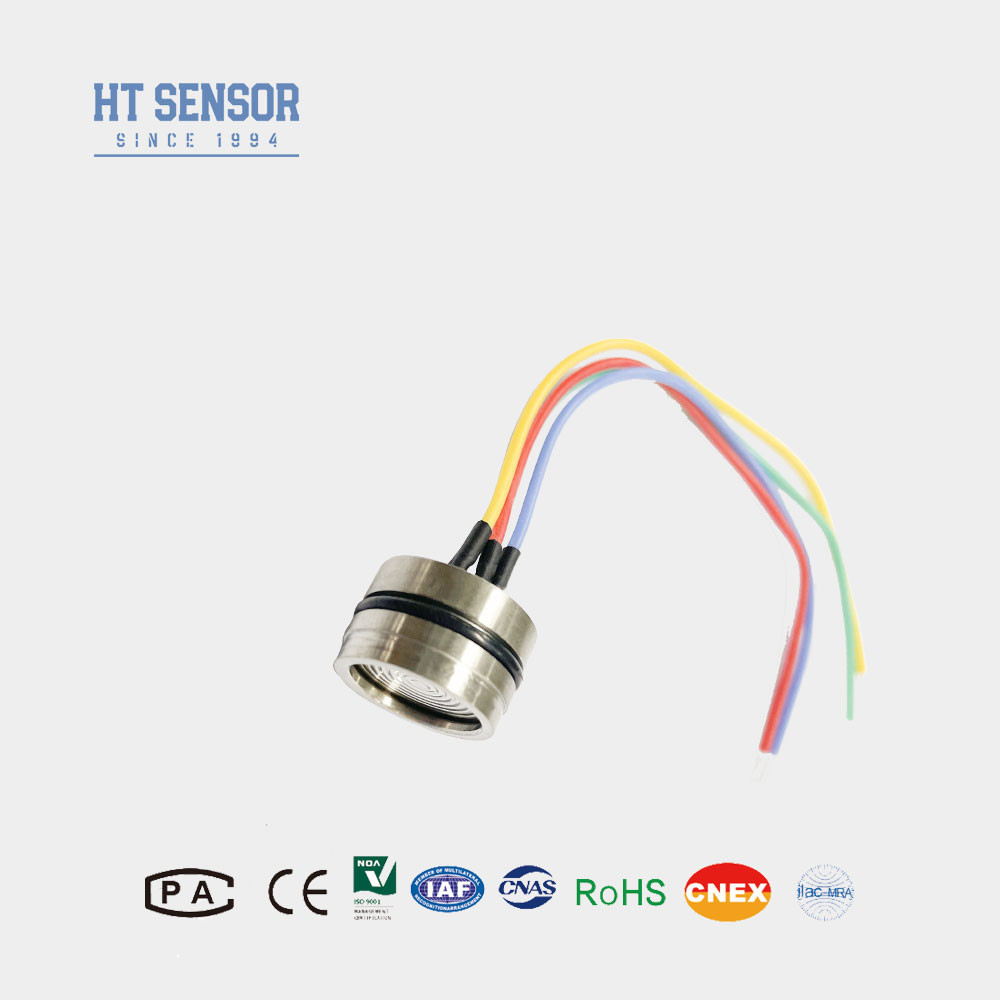

| OEM: | ใช่ | เลือกได้: | หมุดเคลือบทองหรือสายซิลิโคนสี่สี |
| แบบอย่าง: | HT19 | สูง: | 12 มิลลิเมตร / 15 มิลลิเมตร |
| น้ำมัน: | ซิลิคอนกระจาย | ด้าย: | ไม่ /OEM |
| เน้น |
เครื่องตรวจจับความดันซิลิคอน 19 มิลลิเมตร,เครื่องตรวจจับความดันซิลิคอน,เพรสเชอร์เซนเซอร์แบบพายโซรีซิสทีฟซิลิคอน |
||
Product Description
กระบวนการเชื่อมไดอะแฟรมเซ็นเซอร์ความดันซิลิคอนแบบ Piezoresistive ขนาด 19 มม. ช่วยให้มั่นใจในประสิทธิภาพ
HT19 Silicon Pressure เซ็นเซอร์
บทนำของเซ็นเซอร์ความดันซิลิคอนที่เติมน้ำมัน:
- เซ็นเซอร์ประกอบด้วยชิปความดันซิลิคอนที่มีความเสถียรสูงและมีความแม่นยำสูงระดับสากล
- มีการนำอัลกอริธึมการชดเชยอุณหภูมิที่ซับซ้อนมาใช้เพื่อให้การวัดที่แม่นยำและเชื่อถือได้ในช่วงอุณหภูมิการทำงานที่กว้าง
- ด้วยประสบการณ์การพัฒนาและผลิตกว่า 30 ปี เซ็นเซอร์ผ่านกระบวนการควบคุมคุณภาพที่เข้มงวดเพื่อให้มั่นใจในความน่าเชื่อถือและประสิทธิภาพที่โดดเด่น
- ความเสถียรและขีดความสามารถที่ยอดเยี่ยมของผลิตภัณฑ์ได้รับความไว้วางใจและการยอมรับอย่างกว้างขวางจากผู้ใช้ทั่วโลก
- คำอธิบายที่ปรับให้เหมาะสมเหล่านี้เน้นการออกแบบขั้นสูง วิศวกรรมที่มีความแม่นยำ และมาตรการควบคุมคุณภาพที่เข้มงวด ซึ่งมีส่วนช่วยให้เซ็นเซอร์ความดันซิลิคอนแบบ piezoresistive HT19 มีประสิทธิภาพและความน่าเชื่อถือเป็นพิเศษ
คุณสมบัติของผลิตภัณฑ์ เซ็นเซอร์ความดันซิลิคอนที่เติมน้ำมัน:
- ช่วงการวัดกว้าง:0~10KPa~100Mpa
- องค์ประกอบการตรวจจับซิลิคอนแบบ Piezoresistive
- ไดอะแฟรม Full316LSS, Full Titanium หรือ Hastelloy
- การติดตั้ง O-ring
- ความแม่นยำและความเสถียรสูง
การใช้งาน ของเซ็นเซอร์ความดันซิลิคอนที่เติมน้ำมัน:
- แรงดันการวัดของก๊าซและของเหลว
- การสำรวจปิโตรเลียม
- การประปา, การจ่ายความร้อนของเมือง
- ระบบควบคุมกระบวนการ
- การตรวจสอบการบินและการนำทาง
- แรงดันไฮดรอลิก
ข้อมูลไฟฟ้า ของเซ็นเซอร์ความดันซิลิคอน
- การจ่ายไฟ:1.5mADC
- อิมพีแดนซ์อินพุต:3KΩ~6KΩ
- อิมพีแดนซ์เอาต์พุต:2.5KΩ~6KΩ
- ความต้านทานฉนวน: ≥100MΩ/50VDC
- แรงดันไฟฟ้าฉนวน:500VAC ระหว่างตัวเรือนและการเชื่อมต่อไฟฟ้าจะไม่ทำให้เกิดความเสียหาย
- สื่อที่เข้ากันได้: ของเหลว, ก๊าซเข้ากันได้กับสแตนเลส 316L
ข้อมูลจำเพาะด้านประสิทธิภาพ ของเซ็นเซอร์ความดันซิลิคอนที่เติมน้ำมัน
| พารามิเตอร์ประสิทธิภาพ: | |||||
| ช่วงการวัด | เกจ (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| สัมบูรณ์ (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| ปิดผนึก (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | ||||
| Typ | สูงสุด | หน่วย | |||
| เชิงเส้น | ±0.15 | ±0.3 | %F.S | ||
| ความสามารถในการทำซ้ำ | 0.05 | 0.1 | %F.S | ||
| ฮิสเทรีซิส | 0.05 | 0.1 | %F.S | ||
| เอาต์พุตออฟเซ็ตเป็นศูนย์ | 0±1 | 0±2 | mV | ||
| เอาต์พุตเต็มสเกล | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| ดริฟท์อุณหภูมิออฟเซ็ตเป็นศูนย์ | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| ดริฟท์อุณหภูมิเต็มสเกล | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| อุณหภูมิชดเชย | ≤20KPa | 0～50 | ℃ | ||
| ≥35kPa | 0～70 | ℃ | |||
| อุณหภูมิในการทำงาน | -20～80 | ℃ | |||
| อุณหภูมิในการจัดเก็บ | -40～125 | ℃ | |||
| โอเวอร์โหลดที่อนุญาต | ใช้ค่าน้อยกว่าระหว่าง 3 เท่าของขนาดเต็มหรือ 120MPa | ||||
| แรงดันระเบิด | 5X ของขนาดเต็ม | ||||
| ความเสถียรในระยะยาว | 0.2 % | F.S/ปี | |||
| วัสดุไดอะแฟรม | 316L | ||||
| ความต้านทานฉนวน | ≥200MΩ 100VDC | ||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาวะ 10gRMS, 20Hz ถึง 2000Hz | ||||
| แรงกระแทก | 100g,11ms | ||||
| เวลาตอบสนอง | ≤1ms | ||||
| ซีล O-ring | ยางไนไทรล์หรือยางฟลูออโร | ||||
| สารเติม | น้ำมันซิลิโคน | ||||
| น้ำหนัก | ～28g | ||||
| พารามิเตอร์ได้รับการทดสอบภายใต้เงื่อนไขต่อไปนี้: กระแสคงที่ 1.5mA และอุณหภูมิแวดล้อม 25°C | |||||
ขนาด
หมายเหตุ:
1. ในระหว่างการประกอบ ให้ใส่ใจกับการประสานงานของขนาดแกนกลางและตัวเรือนเครื่องส่งสัญญาณเพื่อให้ได้ความแน่นของอากาศตามที่ต้องการ
2. ในระหว่างกระบวนการประกอบตัวเรือน ตรวจสอบให้แน่ใจว่าอยู่ในแนวตั้งและใช้แรงกดที่สม่ำเสมอเพื่อหลีกเลี่ยงการติดขัดหรือทำให้แผ่นชดเชยเสียหาย
3. หากสื่อที่ทดสอบเข้ากันไม่ได้กับไดอะแฟรมแกนกลางและวัสดุตัวเรือน (316L) ควรให้คำแนะนำพิเศษเมื่อทำการสั่งซื้อ
4. หลีกเลี่ยงการกดไดอะแฟรมเซ็นเซอร์ด้วยมือหรือวัตถุมีคมเพื่อหลีกเลี่ยงการเสียรูปหรือการเจาะไดอะแฟรมและความเสียหายต่อแกนกลาง
5. เปิดพอร์ตแรงดันของแกนเกจไปยังบรรยากาศเพื่อป้องกันไม่ให้น้ำ ไอน้ำ หรือสื่อที่มีฤทธิ์กัดกร่อนเข้าไปในห้องแรงดันลบของแกนเกจ
6. หากมีการเปลี่ยนแปลงพิน โปรดดูป้ายกำกับบนผลิตภัณฑ์จริง
คำถามที่พบบ่อย:
Q1:Are คุณเป็นบริษัทผู้ผลิตหรือไม่
A1:เราเป็นผู้ผลิตที่มีประสบการณ์ประมาณ 30 ปี
Q2:ผลิตภัณฑ์ที่กำหนดเอง
A2:เราให้บริการ OEM และบริการออกแบบที่กำหนดเอง
Q3:การรับประกันคุณภาพ
A3:ผลิตภัณฑ์ของเรามีการรับประกันแบบจำกัด 12 ถึง 18 เดือนนับจากวันที่จัดส่งถึงผู้ซื้อเดิม Hengtong จะเปลี่ยนหรือซ่อมแซมผลิตภัณฑ์ที่มีข้อบกพร่องโดยไม่คิดค่าใช้จ่าย การรับประกันนี้ใช้ไม่ได้กับหน่วยใดๆ ที่ได้รับการแก้ไข ใช้งานผิดวิธี หรือถูกละเลย
Q4:การจัดส่งและการบรรจุ
A4:โดยทั่วไปผลิตภัณฑ์จะถูกจัดส่งโดย Express ระหว่างประเทศ รวมถึง UPS, FedEx, DHL และ INT สำหรับค่าขนส่งแบบชำระล่วงหน้า นอกจากนี้ยังสามารถใช้บัญชีการจัดส่งของคุณเพื่อรวบรวม การบรรจุเพื่อการส่งออกมาตรฐาน รวมถึงการรับรองการตรวจสอบ
Q5:ติดต่อเรา
A5:เรามีทีมขายที่กระตือรือร้นและมีประสบการณ์เพื่อให้บริการคุณในเรื่องคำถามทางเทคนิคและปัญหาทางธุรกิจ เพียงฝากข้อความถึงเราหรือคลิกบริการออนไลน์
