| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT sensor |
| ได้รับการรับรอง: | RoHs,ISO9001 |
| หมายเลขรุ่น: | HT19 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | Western Union, L/C, T/T |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| วัสดุ: | 316L | ช่วงต่ำสุด: | -100kpa |
|---|---|---|---|
| ช่วงสูงสุด: | 60MPa | จัดหา: | 1.5mA |
| output: | 100mv+-30mv | เลือกได้: | สายซิลิโคนสี่สี หรือปินทอง |
| รุ่น: | HT19 | สูง: | 12 มม |
| น้ำมัน: | ซิลิคอนแพร่ | เกลียว: | ไม่ |
| เน้น: | เครื่องตรวจจับความดันซิลิคอนกระจาย,1.5mA ซิลิคอนเซนเซอร์ความดัน,เครื่องปรับความดันแบบพีเซอเรสติสติฟ 19 มิลลิเมตร |
||

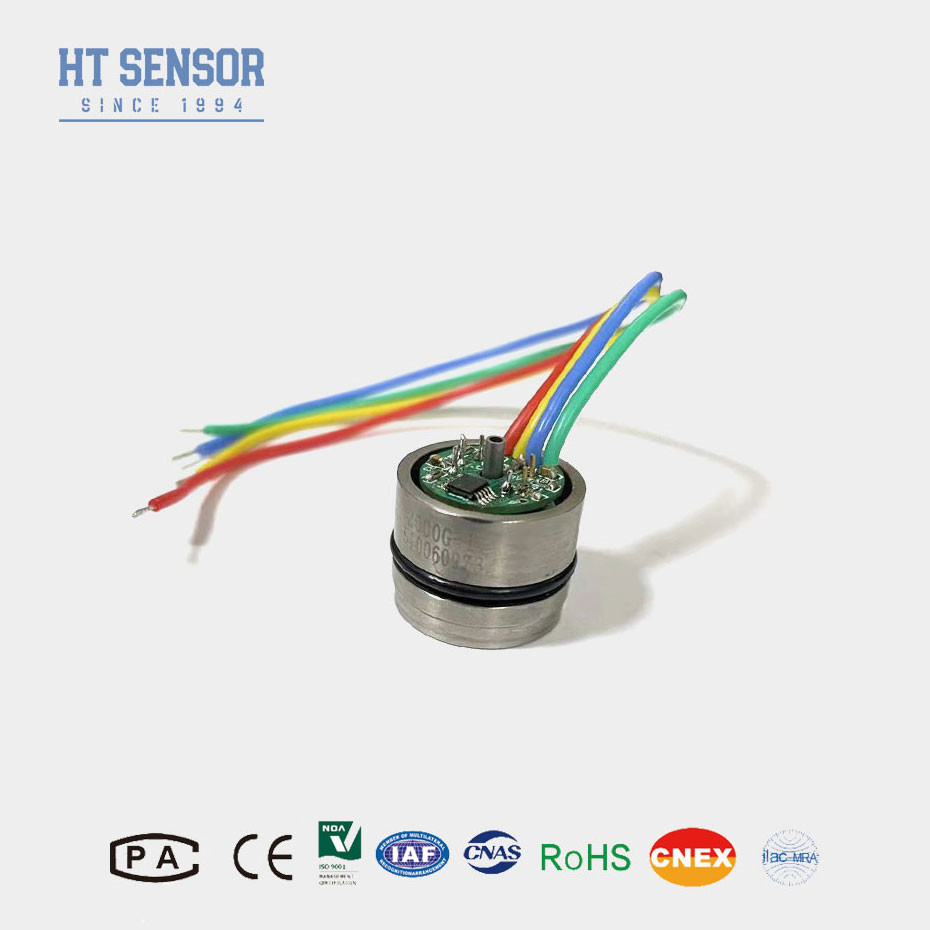

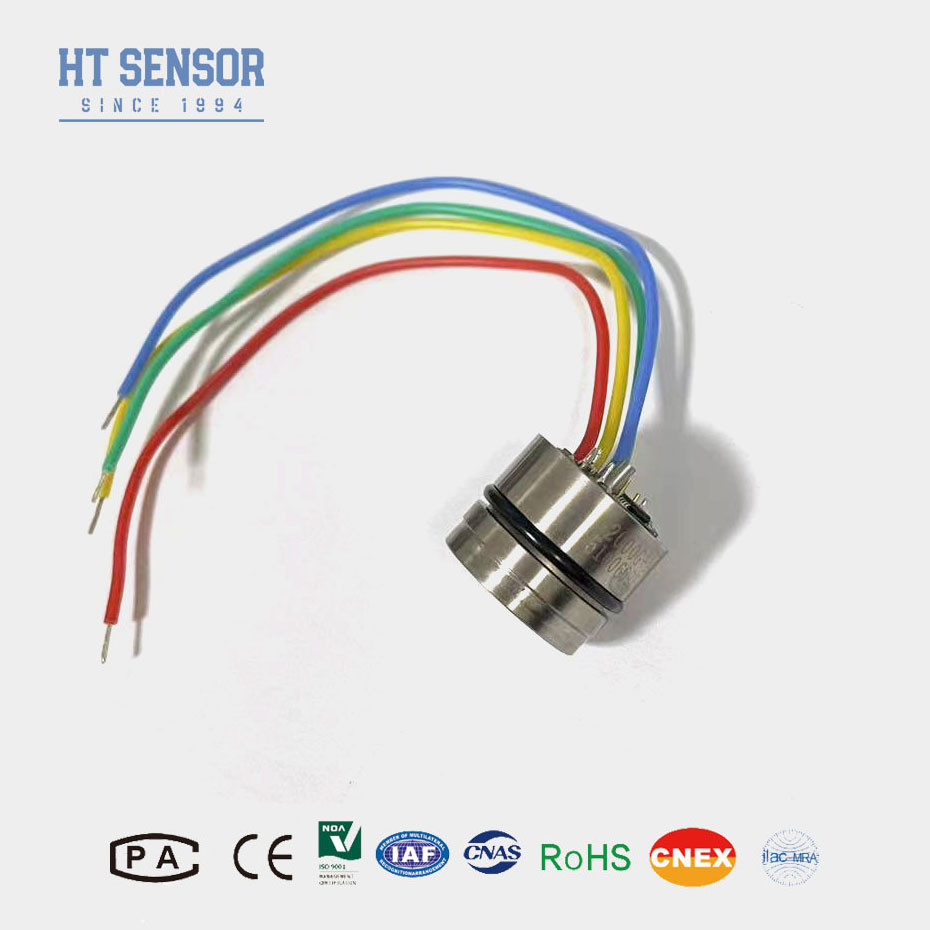

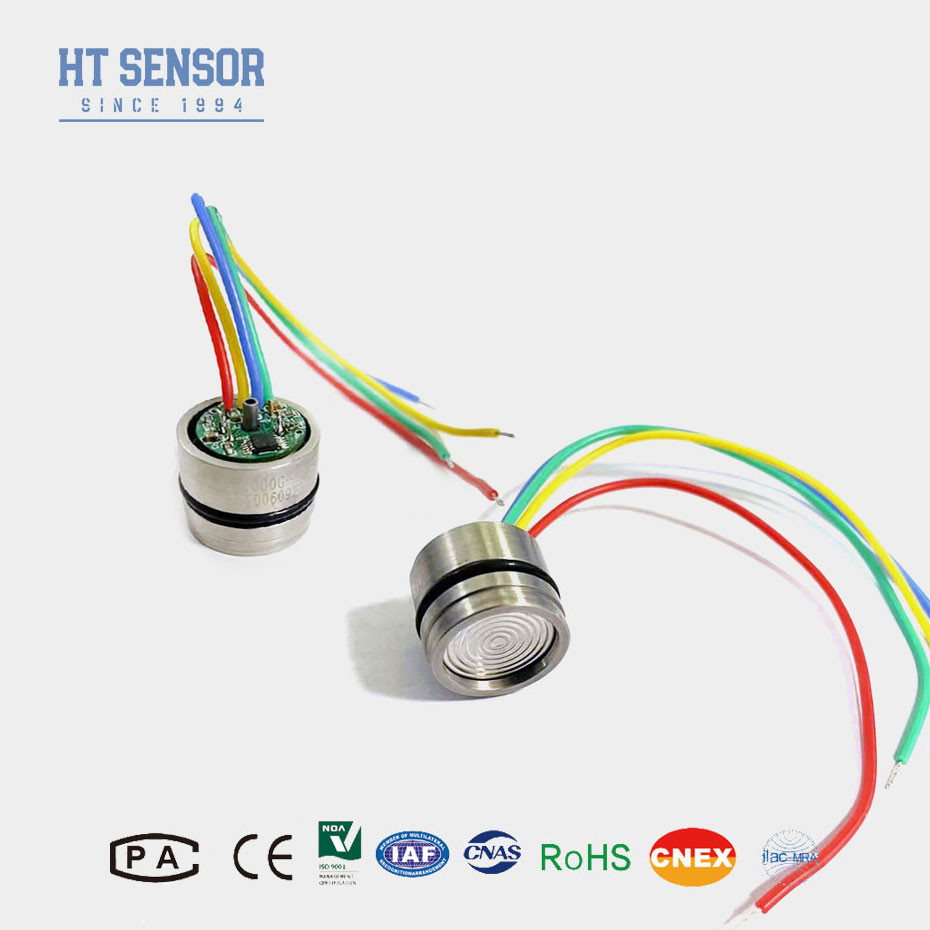

การนําเสนอเซ็นเซอร์ความดันซิลิคอน
HT19 เครื่องตรวจสอบความดันซิลิคอนแบบปิเซอเรสติฟิค ส่วนประกอบหลักคือเซลิกอนแบบกระจายความมั่นคงสูงแพคเกจการตรวจจับใช้น้ํามันซิลิโคนเพื่อโอนความดันจาก 316L แดแอฟราแกมเหล็กไร้ขัดเหล็กสู่องค์ประกอบการตรวจจับพวกเขามีสายเชื่อมความดันที่หลากหลายเพื่ออนุญาตการใช้งานในหลากหลาย OEM (Original Equipment Manufacturer) อุปกรณ์
การใช้งานที่มีการติดตามของเหลวหรือก๊าซที่เป็นสารสกัด
ข้อมูลไฟฟ้าของเซลซิคอนเซ็นเซอร์ความดัน
จําหน่าย:1.5mADC อุปทานการเข้า:3KΩ~6KΩ
อุปสรรคการออก:2.5KΩ~6KΩ ความต้านทานการกันความร้อน:≥100MΩ/50VDC
ความแรงกดกัน: 500VAC ระหว่างบ้านและการเชื่อมต่อไฟฟ้าจะไม่ทําให้เกิดความเสียหาย
สะสมปานกลาง: น้ําเหลว, ก๊าซที่สอดคล้องกับเหล็กไร้ขัด 316L
| ปริมาตร |
ระยะ: 0 ~ 10KPa, 20KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa,100 MPa |
|||
| แบบปกติ | แม็กซ์ | หน่วย | ||
| ความดัน ความไม่เป็นเส้น |
± 015 |
± 03 | % F.S | |
| ความดันซ้ําและ Hysteresis | 0.02 | 0.05 | % F.S | |
| การออกที่ศูนย์ | 0±1 | 0±2 | mV | |
| ผลิตสเปน | ≤20KPa | 50±10 | 50±30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100±30 | mV | |
| ความผิดพลาดอุณหภูมิ 0 | ≤20KPa | ± 1 | ± 2 | % F.S |
| ≥ 35 KPa | ± 05 | ± 1 | % F.S | |
| ความผิดพลาดในระยะเวลาของอุณหภูมิ | ≤20KPa | ± 1 | ± 2 | % F.S |
| ≥ 35 KPa | ± 05 | ± 1 | % F.S | |
| ความดันการพิสูจน์ | 3X ระยะที่ระบุหรือ 120MPa ตามที่น้อยกว่า | ------- | ||
| ระยะอุณหภูมิการทํางาน | -20~80 | °C | ||
| ระยะอุณหภูมิที่ได้รับการชําระค่าตอบแทน | 0 ~ 70, 0 ~ 50 ((ระยะ ≤ 20KPa) | °C | ||
| ระยะอุณหภูมิในการเก็บรักษา | -40 ~ 125 | °C | ||
หมายเหตุ: ปารามิเตอร์ด้านบนในสภาพ: การให้บริการ: 1.5mA อุณหภูมิ: 25°C
FQA:
1เครื่องตรวจความดันคืออะไร?
เครื่องตรวจความดัน คืออุปกรณ์ที่วัดความดันของก๊าซหรือของเหลวมันเปลี่ยนความดันฟิสิกอลเป็นสัญญาณไฟฟ้า ที่สามารถอ่านและประมวลผลโดยระบบควบคุมหรืออุปกรณ์ติดตาม.
2เครื่องตรวจความดันทํางานยังไง
เซ็นเซอร์ความดันทํางานโดยใช้เทคโนโลยีที่แตกต่างกัน เช่น พีเซอร์เรสติฟ, แคปซิติฟ, หรือพีเซโอไฟฟ้า เพื่อตรวจจับการเปลี่ยนแปลงความดันมันทําให้เกิดการเปลี่ยนแปลงในคุณสมบัติทางกายภาพขององค์ประกอบการตรวจจับ, ซึ่งจะเปลี่ยนเป็นสัญญาณไฟฟ้าที่สัดส่วนกับความดัน
3มีประเภทของเซ็นเซอร์ความดันอย่างไร
เซ็นเซอร์ความดันแบบพีเซอเรสติฟ (piezoresistive pressure sensors): ใช้ผลของพีเซอเรสติฟ (piezoresistive effect) ในวัสดุอย่างซิลิคอน เพื่อวัดความดัน
เครื่องตรวจจับความดันแบบจุ: วัดการเปลี่ยนแปลงในความจุที่เกิดจากการปรับปรุงของแผ่นฉากภายใต้ความดัน
เครื่องตรวจความดันไฟฟ้า: ใช้วัสดุที่ผลิตไฟฟ้าในการตอบสนองความเครียดทางกลที่ใช้
เครื่องตรวจจับความดันทางแสง: ใช้การปรับแสงในการวัดการเปลี่ยนแปลงความดัน
เครื่องตรวจจับความดันเสียง: วัดความดันโดยตรวจจับการเปลี่ยนแปลงของความถี่เสียงขององค์ประกอบการตรวจจับ
4ความแตกต่างระหว่างเซ็นเซอร์ความดันสัมผัสสัมผัสสัมผัสสัมผัสสัมผัสสัมผัสสัมผัส
เซ็นเซอร์ความดันสัมบูรณ์: วัดความดันเทียบกับความว่างสมบูรณ์แบบ
เครื่องตรวจจับความดัน: วัดความดันเทียบกับความดันชั้นบรรยากาศ
เครื่องตรวจความดันความแตกต่าง: วัดความแตกต่างระหว่างจุดความดันสองจุด
5ปัจจัยอะไรที่ผมควรพิจารณาเมื่อเลือกเซ็นเซอร์ความดัน
