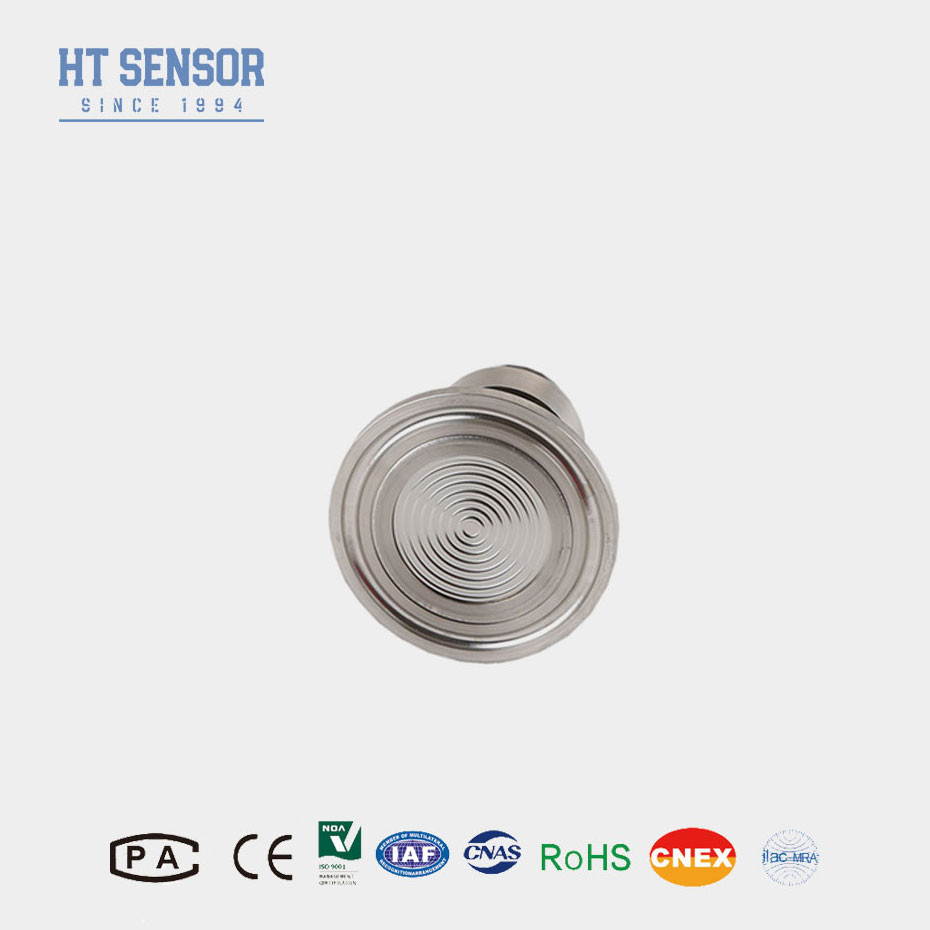

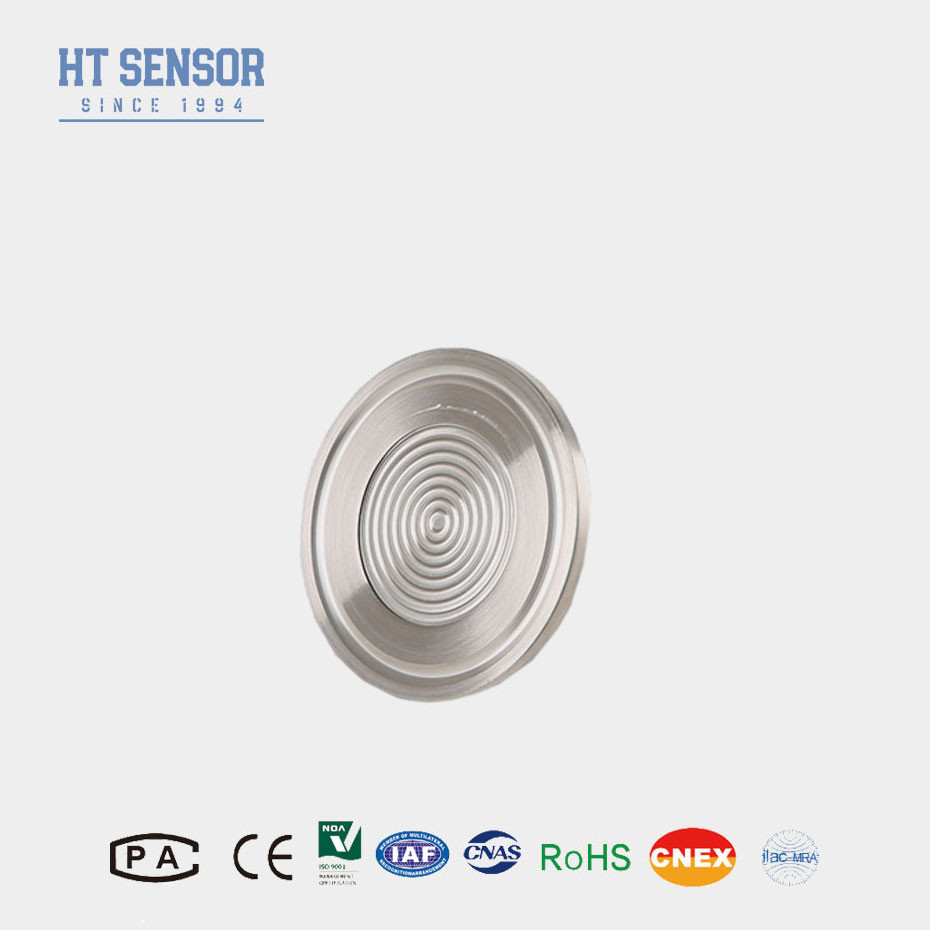

HT-IQ เซนเซอร์ความดันซิลิคอนฟลัช แดแอฟรากัมฟลัช เครื่องแปลงความดัน 50.4 มม.
Product Details
| รุ่น NO.: | HT-IQ | ระยะทาง: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| ประเภทสายไฟ: | สิ้น Kovar ทองแดง หรือ 4 สาย | สื่อการวัด: | เครื่องปักอากาศและเหลว |
| เดีย: | 50.4มม | output: | อนาล็อก 100mv+-30mv |
| พลัง: | 1.5mA | ประเภท: | เซ็นเซอร์วัดแรงดันซิลิคอนแบบกระจายฟลัช |
| วัสดุ: | สแตนเลส 316L | เกลียว: | 50.4มม |
| เน้น |
เครื่องปรับความดันแผ่นฉาก,เครื่องตรวจความดันซิลิคอนฟลัช,50.4mm ซิลิคอนฟลัชเซ็นเซอร์ความดัน |
||
Product Description
HT-IQ เซนเซอร์ความดันซิลิคอนสําหรับการทดสอบของเหลว
HT-IQ พีเซอเรสติสติฟซิลิคอนเครื่องตรวจจับความดัน
การนําเสนอเซ็นเซอร์ความดันซิลิคอนฟลัช
HT - เครื่องตรวจความดัน IQ คือ เครื่องตรวจความดันซิลิคอนไดอาฟรากม้าลื่นล้าง เครื่องตรวจความดันคลับ พร้อมเทคโนโลยีการเติมน้ํามันซิลิคอนแบบทิ้งสื่อที่เข้ากันได้เครื่องตรวจจับความดันซิลิคอนแบบ Piezoresistive แพ็คในกระเป๋า 316L สแตนเลสสตีลสามารถตั้งค่าได้สําหรับ o-ring
เครื่องประกอบกระบวนการการติดตั้งหรือหมุน และถูกออกแบบมาสําหรับการใช้งาน OEM ที่ต้องการความสอดคล้องกับสื่อที่เป็นสารสกัด
ลักษณะสินค้าของเซ็นเซอร์ความดันซิลิคอนฟลัช:
- เทคโนโลยีที่ก้าวหน้าและ 316L สแตนเลส
- 2.การชําระอุณหภูมิและการแก้ไขจุดศูนย์ผ่านฟิล์มหนา
- วงจร ความน่าเชื่อถือ, สามารถซ้ําซ้ํา, และความมั่นคงที่โดดเด่น
- โครงสร้างเซลฟรากัมระบายน้ําอากาศสูง เพื่อทําความสะอาดง่าย
- พลังงานไฟฟ้า: ≤2mA DC (ปกติ 1.5mA DC)
- อัมพาตทางเข้า: 2.5KΩ ~ 6KΩ
- ความต้านทานการออก: 2.5KΩ ~ 6KΩ
- การเชื่อมต่อไฟฟ้า: ปิ้นโควาร์เคลือบทอง หรือสายอุณหภูมิสูง 100 มม.
| ปริมาตรการทํางานของเซ็นเซอร์ความดันซิลิคอนที่กระจายกระจาย: | |||||
| ระยะการวัด | กว้าง ((G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| เสมอ ((A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| ปิด ((S) | 3500KPaS | ||||
| แบบ | แม็กซ์ | หน่วย | |||
| ความไม่เชิงเส้น | ± 015 | ± 03 | % F.S | ||
| ความซ้ํา | 0.05 | 0.1 | % F.S | ||
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | ||
| การออกออฟเซต 0 | 0±1 | 0±2 | mV | ||
| ผลิตแบบเต็มขนาด | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100 ± 10 | 100±30 | mV | ||
| 0 ออฟเซตเทมป์ ดริฟท์ | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| อุณหภูมิขนาดเต็ม | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| อุปสรรค Temp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| อุณหภูมิการทํางาน | -20~80 | oC | |||
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | |||
| ความจุเกินที่ยอมรับ | รับค่าที่เล็กกว่าระหว่าง 3 เท่าของขนาดเต็มหรือ 120MPa | ||||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | ||||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | |||
| วัสดุของแผ่นฉาก | 316L | ||||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | ||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | ||||
| โชค | 100 กรัม 11 มม. | ||||
| เวลาตอบสนอง | ≤ 1 ms | ||||
| ปริมณฑล O-ring | ยางไนทรีล หรือยางฟลอโร | ||||
| การเติมกลาง | น้ํามันซิลิคอน | ||||
| น้ําหนัก | ~ 220 กรัม | ||||
| ปริมาตรจะถูกทดสอบภายใต้สภาพต่อไปนี้: 1.5mA @ 25 °C | |||||

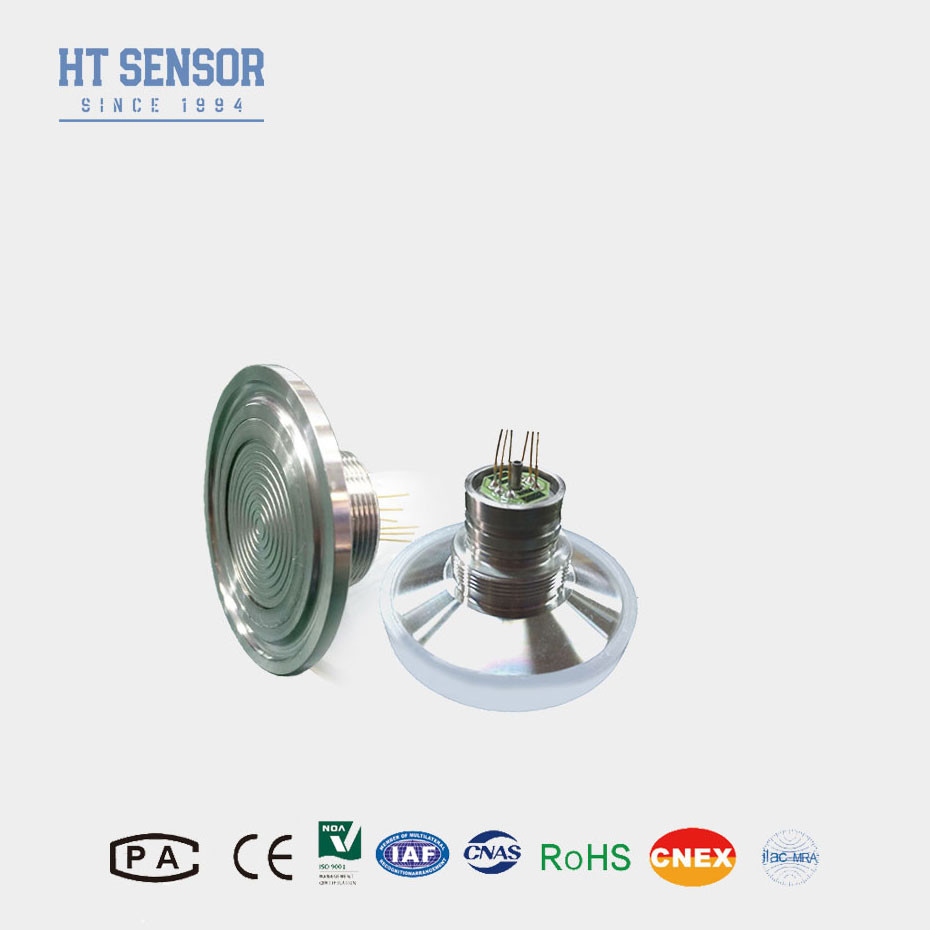

| การก่อสร้าง | |

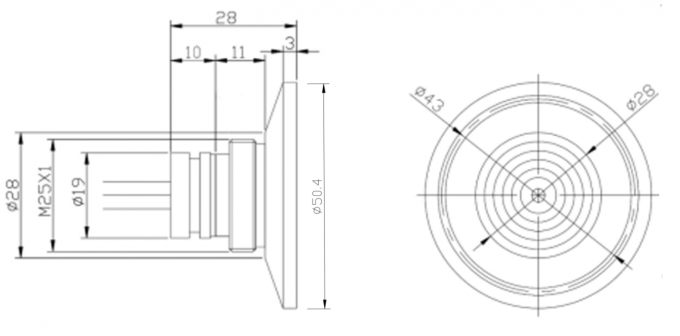

| ขนาด |
|
| การเชื่อมต่อไฟฟ้าและการชดเชย |
|
| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
ความแน่นต่ออากาศที่จําเป็น
2. ระหว่างการประกอบของบ้าน, ให้แน่ใจว่ามันถูกจัดตั้งตั้งตรงและใช้แรงกดดันที่เท่าเทียมกันเพื่อหลีกเลี่ยงการจับหรือทําลายแผ่นการชําระค่า
3หากสื่อการวัดไม่เข้ากันได้กับแผ่นส่วนกลางและวัสดุเรือน (316L) ควรให้คําแนะนําพิเศษเมื่อวางคําสั่ง
4หลีกเลี่ยงการกดเซ็นเซอร์แดนกลางด้วยมือหรือวัตถุคม เพื่อป้องกันความเสียหายของแกนเนื่องจากการบิดเบือนแดนกลางหรือเจาะ
5. ปิดประตูความดันของแกรนด์ความดันเปิดให้กับบรรยากาศและป้องกันการเข้าของน้ํา, คันน้ํา, หรือสื่อ corrosive ในห้องแรงดันลบแกรนด์
6. หากมีการเปลี่ยนแปลงใด ๆ ในสายปิน, ติดตามฉลากบนแกนจริงเพื่ออ้างอิง
