เครื่องส่งแรงดันเซนเซอร์แผ่นฉากระบายไฟ HT ซีรี่ย์ สําหรับเครื่องส่งแรงดันอุตสาหกรรมอุณหภูมิสูง
Product Details
| รุ่น NO.: | BP93420-IIIF | พลังงานไฟฟ้า: | 12-32VDC(24VDC) |
|---|---|---|---|
| อุปตุต: | 4-20mA พร้อมจอ | ประเภทแรงดัน: | เกจวัด, สัมบูรณ์, ปิดผนึก |
| ระยะทาง: | 0-35kpa~20Mpa | ประเภทโครงสร้าง: | เซ็นเซอร์ฟลัชไดอะแฟรม |
| สื่อการวัด: | ของเหลว กาวเครื่องดื่ม และอื่นๆ | เกรดความแม่นยำ: | 00.5% |
| แบน: | DN25-DN50 -DN100 และอื่นๆ | การปรับแต่ง: | OEM |
| เน้น |
เครื่องตรวจจับความดัน Diaphragm อุณหภูมิสูง,เครื่องส่งเซ็นเซอร์ความดัน diaphragm,อุตสาหกรรม Flush Diaphragm เครื่องตรวจจับความดัน |
||
Product Description

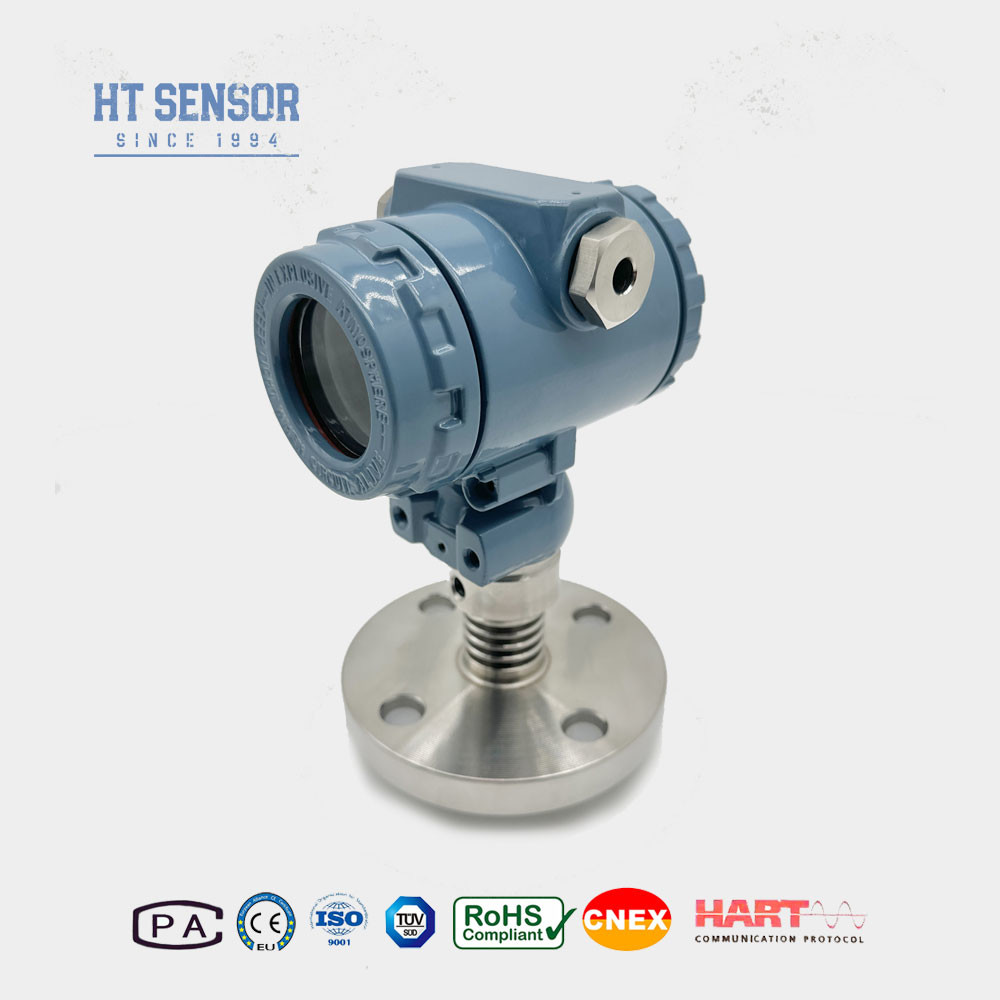

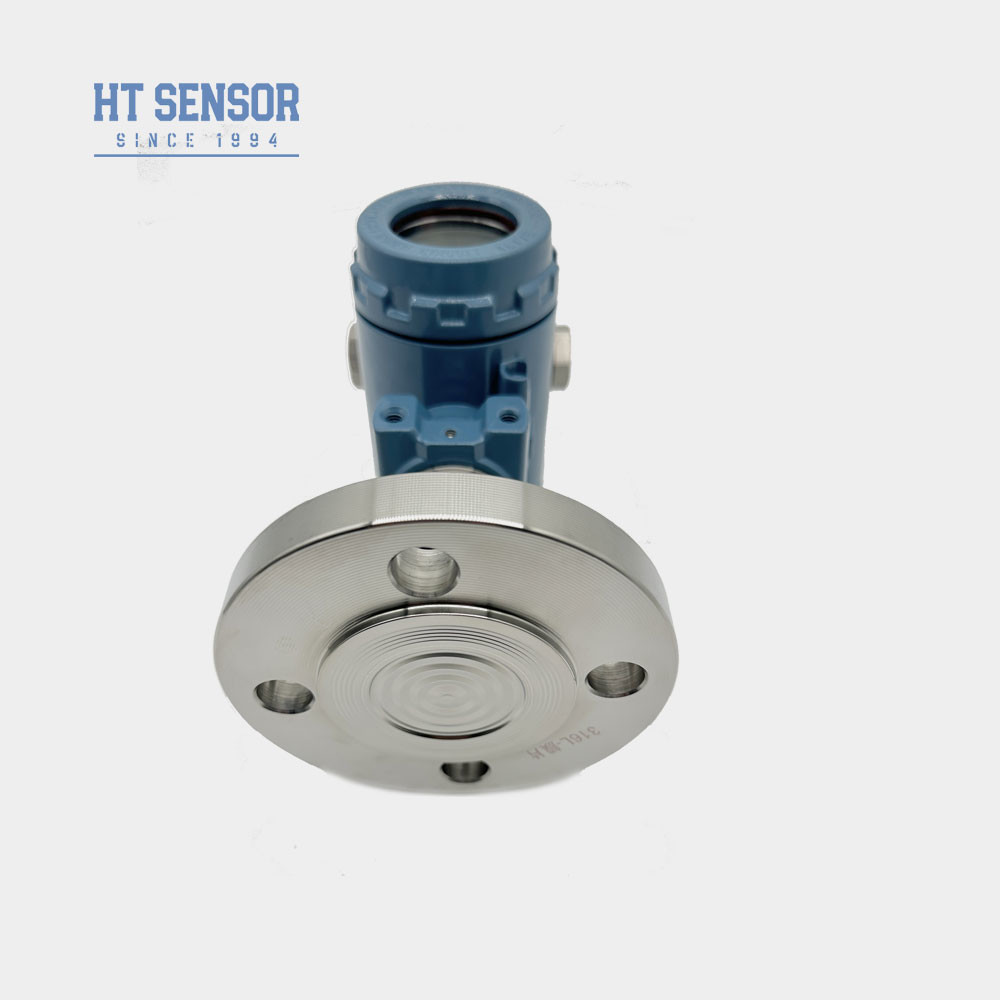

เครื่องส่งเซ็นเซอร์ความดัน Diaphragm Flush HT Series สําหรับอุตสาหกรรมอุณหภูมิสูง
เครื่องส่งความดัน BP93420-IIIFL
การนําเสนอเซ็นเซอร์ความดัน diaphragm flush:
เครื่องส่งแรงดัน BP93420-III-FL ใช้แกนที่เต็มไปด้วยน้ํามันจากซิลิคอนแบบต่อต้านหนัง HT เป็นองค์ประกอบในการวัดสัญญาณการเชื่อมโยงกระบวนการของมันมีส่วนร่วมการเชื่อมต่อโดยตรงของ diaphragm การแยก 316L และ flange ที่ตรงกันภายในกระเป๋าเหล็กไร้ขัดเหล็กวงจรประมวลผลสัญญาณแปลงสัญญาณเซ็นเซอร์เป็นสัญญาณออกแบบมาตรฐานการทดสอบอย่างเข้มงวดและการตรวจวัยของส่วนประกอบ, ผลิตภัณฑ์ครึ่งเสร็จ, และผลิตภัณฑ์เสร็จได้ดําเนินการเพื่อรับประกันการทํางานที่มั่นคงและน่าเชื่อถือของตัวส่งสัญญาณ
| ปริมาตรการทํางาน | |
| ระยะการวัด | - 100kPa... 0kPa ̇ 35kPa... 1MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25°C | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา & ไฮสเตเรซิส | 00.02% F.S. (ประเภท) 0.05% F.S. (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((Typical) ± 0.2% F.S/Year ((Max.) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70°C ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20°C ~ 80°C |
| อุณหภูมิในการเก็บ | -40°C ~ 120°C |
| การสั่นสะเทือน | 10g,55Hz 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ex ia IIC T6 กา |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~ 4 กิโลกรัม |
คุณสมบัติของสินค้าเครื่องตรวจจับความดัน diaphragm:
- 1. ระยะการวัดที่กว้างขวาง, ตัวเลือกอินเตอร์เฟซความดันที่หลากหลาย
- 2ตัวเลือกสัญญาณออกที่หลากหลาย
- 3ปรับค่าศูนย์และขนาดเต็ม
- 4ความแม่นยําสูง การเชื่อมโยงกระบวนการที่ไร้สาระหลาย
การใช้เครื่องตรวจจับความดัน diaphragm:
- เหมาะสําหรับการวัดก๊าซและของเหลวที่ไม่เกรี้ยวด้วย 316L
- อุตสาหกรรมทางการแพทย์, ยาชีวภาพ, และสุขอนามัยอาหารสําหรับการแปรรูปแบบที่ไร้สาระ
- ใช้ในอุตสาหกรรมกระดาษและเคมี รวมถึงระดับน้ําเสียและเครื่องดื่ม
| สัญญาณออก ofเครื่องตรวจจับความดัน diaphragm | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| ระเบียบสื่อสาร RS485 | 3.6 ~ 30V / แบตเตอรี่ | 4 สาย |
| ทิปการสั่งซื้อfเครื่องตรวจจับความดัน diaphragm |
- 1. รับประกันความเข้ากันได้: เมื่อเลือกสินค้า กรุณาตรวจสอบว่าสื่อที่ทดสอบเข้ากันได้กับส่วนที่ติดต่อของสินค้า
- 2สินค้ากันระเบิด: หมายเหตุว่าสินค้ากันระเบิดไม่รวมหัวจอดิจิตอล
- 3. พลังงานไฟฟ้าสําหรับจอ: เมื่อสั่งซื้อตัวส่งไฟฟ้าที่มีหัวจอ LCD หรือ LED พลังงานไฟฟ้าของตัวส่งไฟฟ้าไม่ควรต่ํากว่า 20VDC
- 4การป้องกันสายฟ้า: เพื่อให้แน่ใจว่าการทํางานที่น่าเชื่อถือของผลิตภัณฑ์แนะนําให้ติดตั้งอุปกรณ์ป้องกันฟ้าคะนองในสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และอุปกรณ์ไฟฟ้าถูกเชื่อมโยงไว้ได้อย่างน่าเชื่อถือ.
- 5การเลือกวงแหวนปิด: ระยะอุณหภูมิการทํางานที่ระบุของวงแหวน O ยางฟลอรินคือ -20 °C ถึง 250 °C หากอุณหภูมิการทํางานของสินค้าต่ํากว่า -20 °Cควรเลือกแหวนประปาประเภท EPDM O.
- 6. ตัวเลือกของสายเคเบิล: ความยาวของสายเคเบิลแบบตั้งค่าคือ 1.5m และมีวัสดุสายเคเบิล 3 ประเภทให้เลือก เว้นแต่ระบุต่างหาก สามารถใช้วัสดุสายเคเบิลพอลิเอธีลีนได้หากต้องการวัสดุเคเบิลที่แตกต่างกัน, กรุณาระบุในใบสั่งซื้อ
- 7ความต้องการพิเศษ: ในกรณีที่มีความต้องการพิเศษ เช่น การสั่นแรงแรงแรงแรงกระแทกทันที การแทรกแซงไฟฟ้าแม่เหล็กแรงหรือ RF โปรดแจ้งเราและระบุมันในคําสั่ง.
| คู่มือการสั่งซื้อของเครื่องตรวจจับความดัน diaphragm | ||||||||
| BP93420XX | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| IB | เครื่องส่งความดันทั่วไป | IX | แสดงเครื่องส่งแรงดัน | |||||
| IE | เครื่องส่งแรงกดกดบินที่ทนต่อการกระแทก | IIC/III | อุตสาหกรรมทั่วไป / เครื่องส่งแรงดันจอ | |||||
| IF | เครื่องส่งแรงดันกันความชื้น | IIE/IIIE | เครื่องส่งความดันทั่วไป/จอ | |||||
| IN | เครื่องส่งแรงดันพิเศษเครื่องปรับอากาศ | |||||||
| IC | เครื่องส่งความดันอุณหภูมิสูง | |||||||
| IQ/IQT | กล่องฉากใหญ่ / เครื่องส่งความดันอุณหภูมิสูง | |||||||
| ระยะการวัด | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa หรือ MPa | X: แสดงระยะวัดจริง | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | 2088 กล่องอุตสาหกรรม | |||||||
| B5 | 2088 กล่องอุตสาหกรรมที่มีจอแสดง | |||||||
| B6 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| G | ความดันเครื่องวัด | |||||||
| A | ความกดดันอย่างแน่นอน | |||||||
| S | ความดันมาตรฐานที่ปิด | |||||||
FAQ ของเครื่องตรวจจับแรงดัน diaphragm:
Q1: เป็น คุณเป็นบริษัทผลิตสินค้า?
A1: เราเป็นผู้ผลิตที่มีประสบการณ์มากกว่า 29 ปี
Q2:ผลิตภัณฑ์ที่กําหนดเอง
A2: เราให้บริการ OEM และการออกแบบตามความต้องการ
Q3: การรับประกันคุณภาพ
A3: ผลิตภัณฑ์ของเรามีการรับประกันที่จํากัด 12 ถึง 18 เดือนจากวันที่ส่งไปยังผู้ซื้อเดิม. Hengtong จะเปลี่ยนหรือซ่อมสินค้าที่บกพร่องโดยไม่คิดค่าใช้จ่าย.การรับประกันนี้ไม่ได้ใช้กับหน่วยใด ๆ ได้มีการปรับปรุงถูกใช้อย่างไม่ถูกต้อง ถูกละเลย
Q4: การขนส่งและการบรรจุ
A4: ผลิตภัณฑ์โดยทั่วไปถูกส่งโดยสื่อสากล Express รวมถึง UPS,FedEx,DHL และ INT สําหรับการขนส่งเงินชําระล่วงหน้า,ยังสามารถใช้บัญชีการจัดส่งของคุณเพื่อเก็บ, การบรรจุส่งออกมาตรฐานรวมทั้งการรับรองการตรวจสอบ.
Q5: ติดต่อเรา
A5: เรามีทีมงานขายที่ทํางานและมีประสบการณ์เพื่อให้บริการคุณในคําถามทางเทคนิคและประเด็นธุรกิจ เพียงแค่ทิ้งข้อความให้เราหรือคลิกบริการออนไลน์
