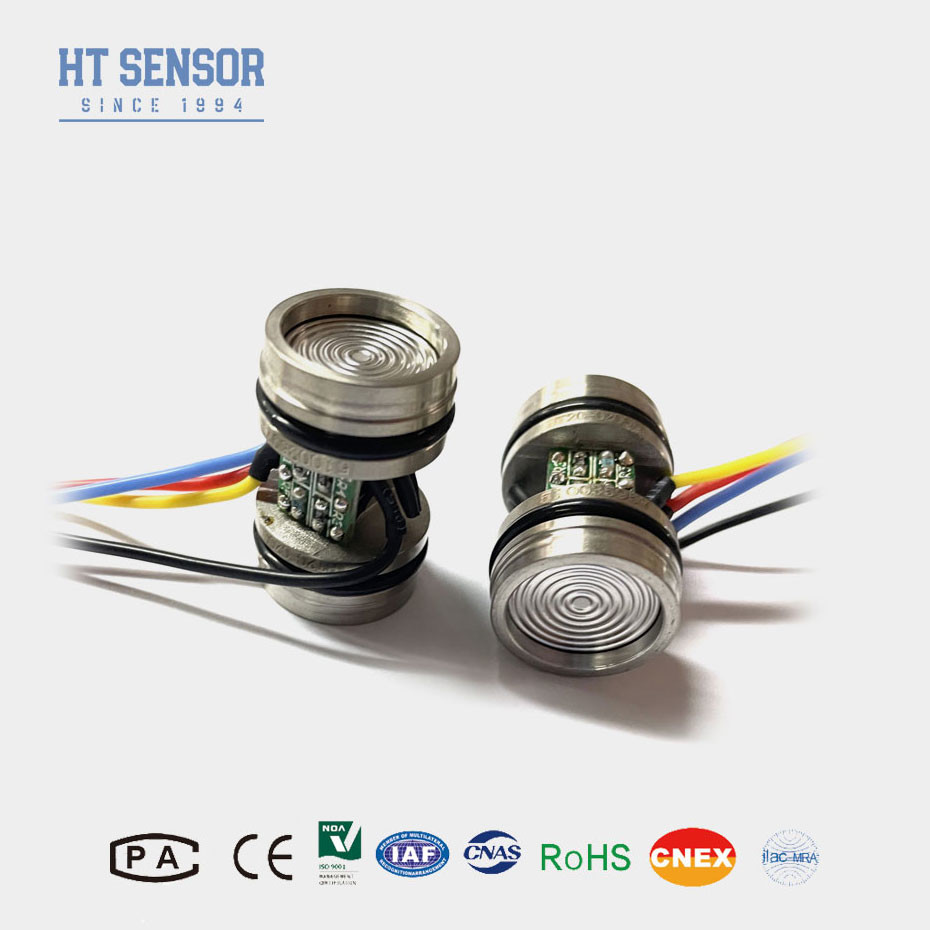

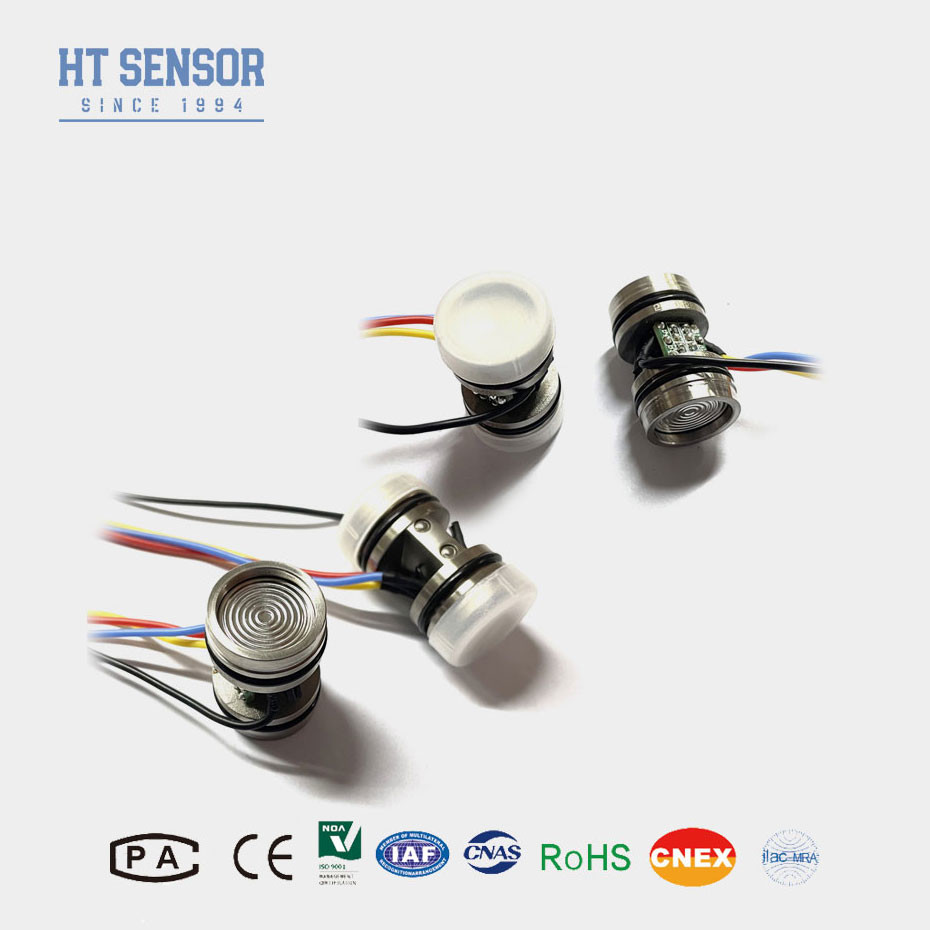

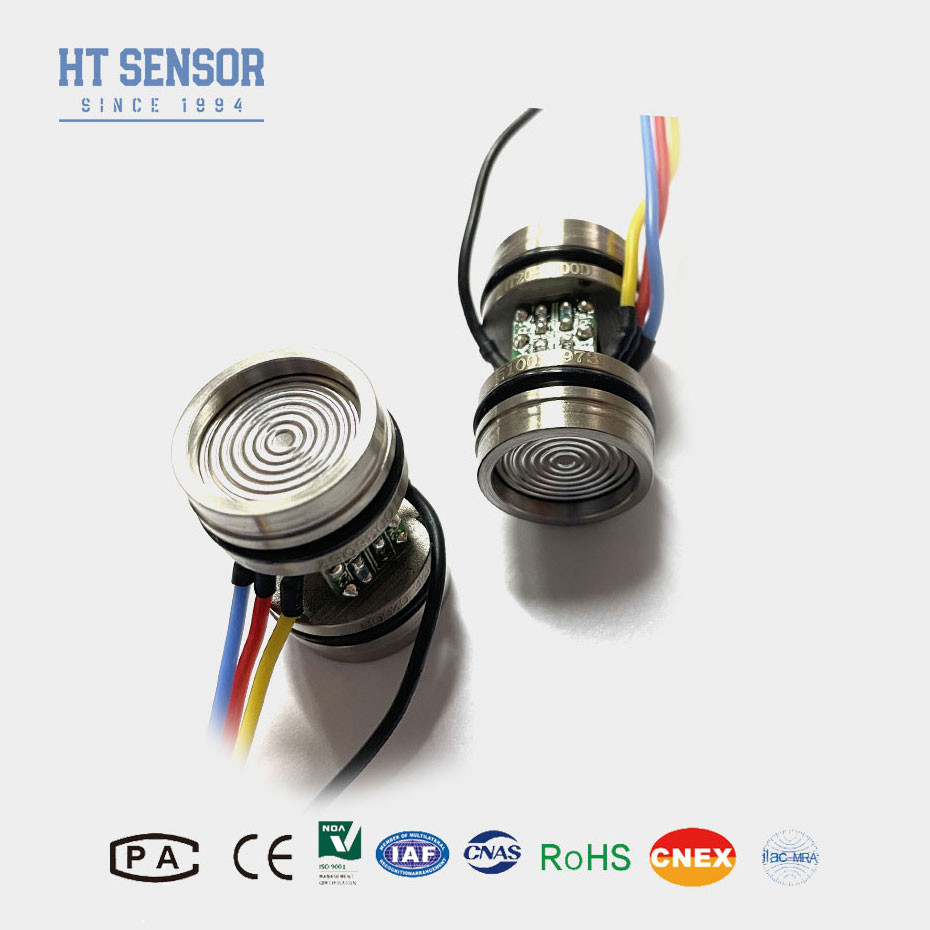

HT20V 100mv เครื่องตรวจจับความดัน 10VDC เครื่องตรวจจับความดันความแตกต่าง Piezoresistive สําหรับเหลว
Product Details
| รุ่น NO.: | HT20V | ประเภทสายไฟ: | สี่สาย |
|---|---|---|---|
| สื่อการวัด: | ก๊าซและของเหลว | ปรับแต่ง: | ปรับแต่ง |
| พลัง: | 10VDC | แพ็คเกจการขนส่ง: | กล่อง |
| ประเภท: | เซ็นเซอร์ความดันดิฟเฟอเรนเชียลเพียโซรีซิสทีฟ | ประเภทสัญญาณเอาต์พุต: | ประเภทอะนาล็อก |
| วัสดุ: | สแตนเลส | การปรับแต่ง: | สามารถใช้ได้ |
| เน้น |
เครื่องตรวจจับความดันของของเหลว,เครื่องตรวจความดันความแตกต่างสําหรับของเหลว,เครื่องตรวจจับความดันความแตกต่างของพีเซอเรสติฟ |
||
Product Description
การนําเสนอเซ็นเซอร์ความดันซิลิคอนกระจายความแตกต่าง
HT20Vis เซนเซอร์ประกอบด้วยเซลซิคอน diaphragm กับองค์ประกอบ piezoresistive กระจายไปในมัน, สร้างวงจรสะพาน Wheatstone เมื่อแรงกดความแตกต่างถูกนําไปใช้ผ่าน diaphragm,มันทําให้กระโปรงกระโปรงบิดการปรับปรุงนี้เปลี่ยนแปลงความต้านทานขององค์ประกอบ piezoresistive ทําให้สะพาน Wheatstone ไม่สมดุล ความกระชับกําลังออกที่เกิดขึ้นเป็นสัดส่วนกับความดันความแตกต่างที่นํามาใช้
ลักษณะสินค้าของเซ็นเซอร์ความดันซิลิคอนกระจายต่าง:
1ความแม่นยําสูง: ให้การวัดความดันความแตกต่างที่แม่นยํา
2ความมั่นคงที่ดี: รักษาความสามารถในการทํางานในระยะยาว
3ระยะการวัดที่กว้างขวาง: สามารถวัดความดันความแตกต่างเล็กถึงใหญ่
4การชดเชยอุณหภูมิ: รับประกันการอ่านที่แม่นยําในช่วงอุณหภูมิที่กว้าง
- การควบคุมกระบวนการ: การติดตามและควบคุมความแตกต่างความดันในกระบวนการอุตสาหกรรม
- ระบบ HVAC: การวัดความแตกต่างของแรงดันอากาศเพื่อการทํางานของระบบอย่างมีประสิทธิภาพ
- การวัดกระแส: ใช้ร่วมกับองค์ประกอบกระแส เช่นแผ่นช่องในการวัดกระแสของของเหลว
- การติดตามกรอง: การตรวจพบความดันตกข้ามกรอง เพื่อชี้แจงการบด
- การวัดระดับ: การวัดระดับของของเหลวในถังโดยตรวจจับความแตกต่างความดันระหว่างระดับของเหลวและจุดอ้างอิง
- พลังงานไฟฟ้า: ≤10VDC
- ความดันออกแบบปกติ: 50% ของค่าเข้า (ปกติ)
- อัมพาตทางเข้า:4KΩ~20KΩ
- อุปทานการออก:2.5KΩ~6KΩ
- การเชื่อมต่อไฟฟ้า: สายไฟฟ้าอุณหภูมิสูง 100 มม.
| ปริมาตรการทํางานของเซ็นเซอร์ความดันซิลิคอนกระจายต่าง: | ||||
| ระยะการวัด | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| แบบ | แม็กซ์ | หน่วย | ||
| ความเป็นเส้นตรง | ± 015 | ± 03 | % F.S | |
| ความซ้ํา | 0.05 | 0.1 | % F.S | |
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | |
| การออกออฟเซต 0 | 0±1 | 0±2 | mV | |
| ผลิตแบบเต็มขนาด | ≤20KPa | 50±1 | 50±2 | mV |
| ≥35kPa | 100 ± 1 | 100±2 | mV | |
| 0 ออฟเซตเทมป์ ดริฟท์ | ≤20KPa | ± 1 | ± 25 | % F.S |
| ≥35kPa | ± 08 | ± 15 | % F.S | |
| อุณหภูมิขนาดเต็ม | ≤20KPa | ± 1 | ± 2 | % F.S |
| ≥35kPa | ± 08 | ± 15 | % F.S | |
| อุปสรรค Temp. | ≤20KPa | 0 ~ 50 | oC | |
| ≥35kPa | 0 ~ 70 | oC | ||
| อุณหภูมิการทํางาน | -20~80 | oC | ||
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | ||
| ความจุเกินที่ยอมรับ | รับค่าที่เล็กที่สุดระหว่าง 3 เท่าของขนาดเต็มหรือ 4MPa | |||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | |||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | ||
| วัสดุของแผ่นฉาก | 316L | |||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | |||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | |||
| โชค | 100 กรัม 11 มม. | |||
| เวลาตอบสนอง | ≤ 1 ms | |||
| ปริมณฑล O-ring | ยางไนทรีล หรือยางฟลอโร | |||
| การเติมกลาง | น้ํามันซิลิคอน | |||
| น้ําหนัก | ~45 กรัม | |||
| ปริมาตรจะถูกทดสอบภายใต้สภาพดังต่อไปนี้: โลตติ้งคงที่ 10V และอุณหภูมิบริเวณ 25oC | ||||
| การก่อสร้างของเซ็นเซอร์ความดันซิลิคอนกระจายต่าง | |

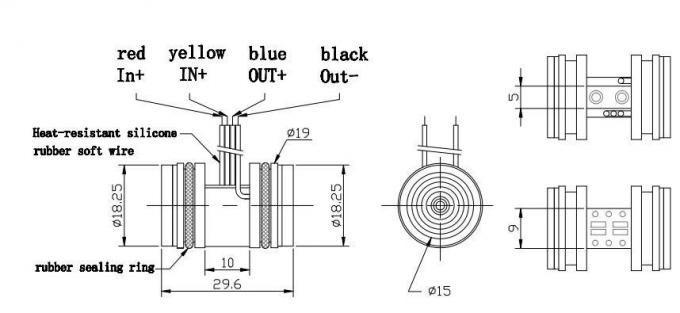

| ขนาด | |
| หมายเหตุ:ปลายออกคือปลายบวก หากมีการเปลี่ยนแปลงใด ๆ ในสีสาย, กรุณาดูฉลากติดตั้งกับเซ็นเซอร์สําหรับข้อมูลที่แม่นยํา | |

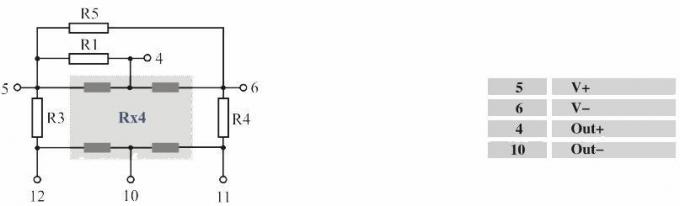

| การเชื่อมต่อไฟฟ้าและการชดเชยของเซ็นเซอร์ความดันซิลิคอนกระจายต่าง |
|

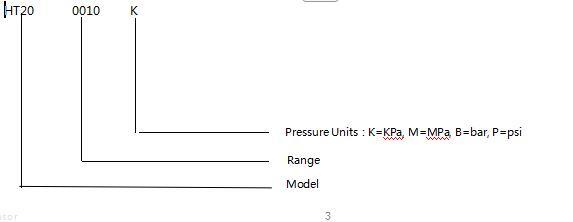

| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
ความแน่นต่ออากาศที่จําเป็น
2. ระหว่างการประกอบของบ้าน, ให้แน่ใจว่ามันถูกจัดตั้งตั้งตรงและใช้แรงกดดันที่เท่าเทียมกันเพื่อหลีกเลี่ยงการจับหรือทําลายแผ่นการชําระค่า
3หากสื่อการวัดไม่เข้ากันได้กับแผ่นส่วนกลางและวัสดุเรือน (316L) ควรให้คําแนะนําพิเศษเมื่อวางคําสั่ง
4หลีกเลี่ยงการกดเซ็นเซอร์แดนกลางด้วยมือหรือวัตถุคม เพื่อป้องกันความเสียหายของแกนเนื่องจากการบิดเบือนแดนกลางหรือเจาะ
5. ปิดประตูความดันของแกรนด์ความดันเปิดให้กับบรรยากาศและป้องกันการเข้าของน้ํา, คันน้ํา, หรือสื่อ corrosive ในห้องแรงดันลบแกรนด์
6. หากมีการเปลี่ยนแปลงใด ๆ ในสายปิน, ติดตามฉลากบนแกนจริงเพื่ออ้างอิง
