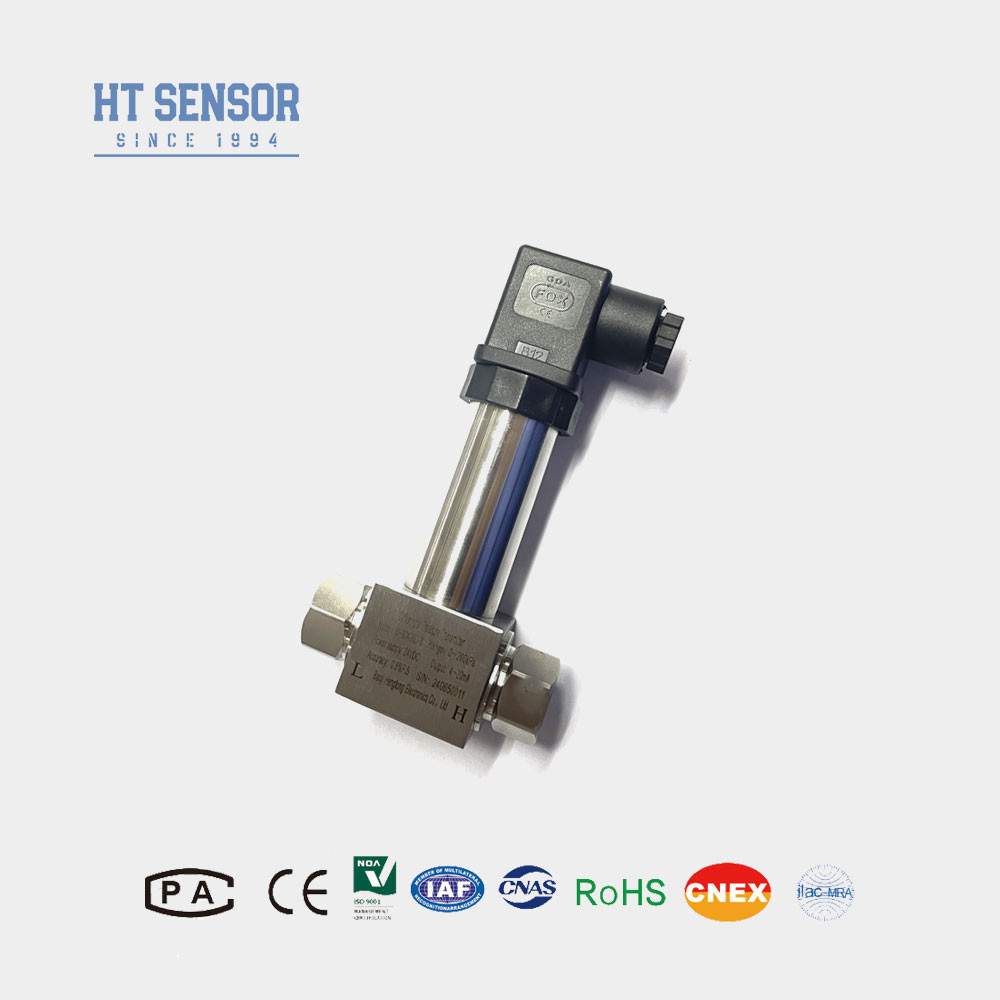

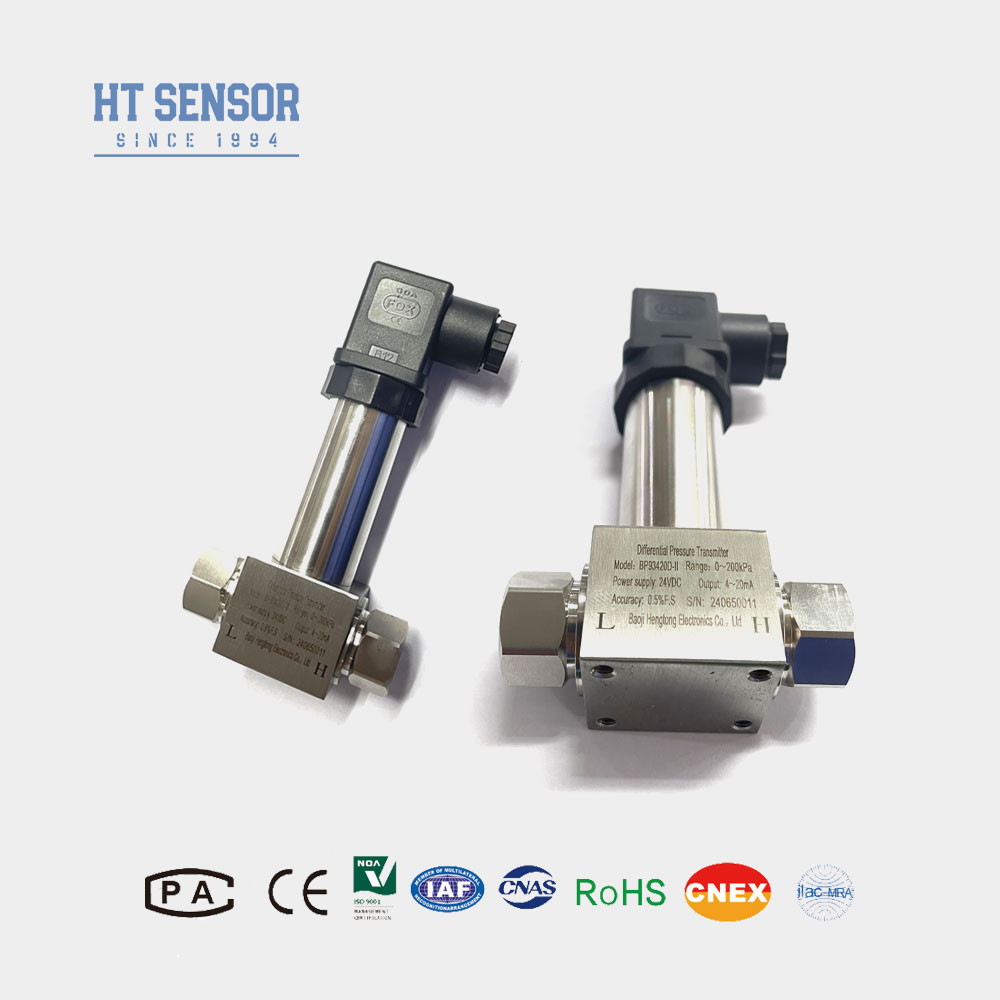

BP93420DII เครื่องส่งแรงดันความแตกต่าง พร้อมเครื่องส่งแรงดันเซ็นเซอร์แบบกระจกและติดตั้งง่าย
Product Details
| Modle: | BP93420D-II | Range: | 0-10kpa~2Mpa |
|---|---|---|---|
| Power: | 24VDC(12-32VDC) | Output: | 4-20mA RS485 and so on |
| Material: | Stainless steel | Thread: | Male or female can be OEM |
| Pressure Type: | Differential Pressure transmitter | Protection Class: | IP65 |
| Test medium: | Air oil and water | Connector: | Big DIN |
| เน้น |
การติดตั้งง่าย เครื่องส่งความดันความแตกต่าง,BP93420DII เครื่องส่งความดันความแตกต่าง,เครื่องส่งความดันความแตกต่างขนาดเล็ก |
||
Product Description
เครื่องส่งสัญญาณความดันแตกต่างพร้อมเซ็นเซอร์ความดันแตกต่าง Dwyer Piezoresistive Silicon แบบแพร่
BP93420DII Dความแตกต่าง Pความดัน เครื่องส่งสัญญาณ
บทนำของเครื่องส่งสัญญาณความดันแตกต่าง:
เครื่องส่งสัญญาณความดันแตกต่าง BP93420DII ใช้เซ็นเซอร์ piezoresistive ซิลิคอนแบบแพร่ วัดและส่งออกความแตกต่างของความดันของก๊าซและของเหลว ซึ่งสามารถแสดงผลได้ เหมาะสำหรับการวัดความแตกต่างของความดันของก๊าซและของเหลวต่างๆ ในท่อส่งภายในอุตสาหกรรมต่างๆ เช่น ปิโตรเลียม เคมี ไฟฟ้า ชลประทาน ฯลฯ
คุณสมบัติของผลิตภัณฑ์ ของเครื่องส่งสัญญาณความดันแตกต่าง:
- เครื่องส่งสัญญาณใช้การออกแบบโครงสร้างสแตนเลส โครงสร้างกะทัดรัดและติดตั้งง่าย
- หลังจากการชดเชยอุณหภูมิและการคัดกรองอายุอย่างเข้มงวด เพื่อให้มั่นใจถึงประสิทธิภาพที่มั่นคงและเชื่อถือได้
- อินเทอร์เฟซไฟฟ้าสามารถเชื่อมต่อภายนอกหรือเชื่อมต่อโดยตรงได้
การใช้งาน ของเครื่องส่งสัญญาณความดันแตกต่าง::
- 1. เหมาะสำหรับการวัดความดันแตกต่างของก๊าซหรือของเหลวต่างๆ ในท่อส่งในอุตสาหกรรมปิโตรเลียม เคมี ไฟฟ้า ชลประทาน และอุตสาหกรรมอื่นๆ
- 2. ใช้ในการควบคุมกระบวนการภาคสนามอุตสาหกรรม
- 3. การวัดความดันแตกต่างของท่อและเตาเผาers
| พารามิเตอร์ประสิทธิภาพ ของเครื่องส่งสัญญาณความดันแตกต่าง: | |
|---|---|
| ช่วงการวัด | 0-10KPa……~2MPa |
| ประเภทความดัน | ความดันแตกต่าง |
| โอเวอร์โหลดด้านเดียว | ≤3 เท่าของช่วงที่กำหนด |
| ความดันสถิต | ค่าต่ำสุดระหว่าง 5 เท่าของช่วงที่กำหนดหรือ 7 MPa |
| ความแม่นยำ @ 25℃ | ±0.25% (ทั่วไป) ±0.5% (สูงสุด) |
| ความสามารถในการทำซ้ำ | ±0.03% (Typ.) ±0.05%FS (สูงสุด) |
| ฮิสเทอรีซิส | ±0.03% (Typ.) ±0.05%FS (สูงสุด) |
| ความเสถียรในระยะยาว | ±0.5%F.S/ปี(≤200KPa) ±0.2%F.S/ปี(＞200KPa) |
| การลอยตัวของอุณหภูมิเป็นศูนย์ | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| การลอยตัวของอุณหภูมิช่วง | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| การชดเชยอุณหภูมิ | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| อุณหภูมิในการทำงาน | -30℃~80℃ |
| อุณหภูมิในการจัดเก็บ | -40℃~100℃ |
| การสั่นสะเทือน | 10g,55Hz ～ 2kHz |
| วัสดุตัวเรือน | 304,316L |
| วัสดุไดอะแฟรม | 316L |
| ความต้านทานฉนวน | 100MΩ 100VDC |
| ระดับการป้องกันการระเบิด | ปลอดภัยต่อการใช้งานและป้องกันการระเบิด |
| ระดับการป้องกัน | IP65 |
| น้ำหนัก | ~0.45kg |
| สัญญาณเอาต์พุต | แรงดันไฟฟ้า | ประเภทเอาต์พุต |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 สาย |
| 0～10/20mA |
3 สาย |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| เคล็ดลับการสั่งซื้อ ของเครื่องส่งสัญญาณความดันแตกต่าง: |
1. เมื่อเลือกผลิตภัณฑ์ โปรดตรวจสอบให้แน่ใจว่าสื่อทดสอบเข้ากันได้กับชิ้นส่วนสัมผัสของผลิตภัณฑ์ (สแตนเลส 304 หรือ 316L)
2. เพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้ ขอแนะนำให้ติดตั้งท่อวาล์วสามท่อระหว่างจุดวัดและเครื่องส่งสัญญาณ เพื่อให้มั่นใจว่าความดันของห้องความดันบวกและลบของเครื่องส่งสัญญาณนั้นช้าและสม่ำเสมอ หากโอเวอร์โหลดของปลายด้านเดียวรุนแรง เซ็นเซอร์จะเสียหาย
3. เมื่อทำการติดตั้ง ควรวางอินเทอร์เฟซความดันที่ปลายทั้งสองด้านในแนวนอน เพื่อลดผลกระทบของตำแหน่งการติดตั้งต่อผลิตภัณฑ์
4. ในกรณีที่มีข้อกำหนดพิเศษ เช่น การสั่นสะเทือนอย่างรุนแรง แรงกระแทกในทันที การรบกวนทางแม่เหล็กไฟฟ้าที่รุนแรง หรือการรบกวนความถี่วิทยุ โปรดแจ้งให้เราทราบและระบุในคำสั่งซื้อ
5. เมื่อสั่งซื้อเครื่องส่งสัญญาณพร้อมหัวแสดงผล LCD หรือ LED แหล่งจ่ายไฟของเครื่องส่งสัญญาณจะต้องไม่ต่ำกว่า 20VDC
| คู่มือการสั่งซื้อ ของเครื่องส่งสัญญาณความดันแตกต่าง: | ||||||||
| BP93420XX | เครื่องส่งสัญญาณความดัน | |||||||
| รหัส | โครงสร้างโครงร่าง | |||||||
| DII | เครื่องส่งสัญญาณความดันแตกต่าง | |||||||
| ช่วงการวัด | 0-10KPa……~2MPa | |||||||
| รหัส | แหล่งจ่ายไฟ | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณเอาต์พุต | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×1.5 ตัวผู้ | |||||||
| J2 | G1/2 ตัวผู้ | |||||||
| J3 | G1/4 ตัวผู้ | |||||||
| J4 | 1/2 NPT ตัวผู้ | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 ปลั๊ก | |||||||
| B3 | เอาต์พุตสายเคเบิลแบบซีล | |||||||
| B4 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| D | ความดันแตกต่าง | |||||||
