| สถานที่กำเนิด: | เป่าจี้, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | BP93420-IC |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | Western Union, L/C, T/T |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| รุ่น NO.: | BP93420-IC | ระยะความดัน: | -100KPA-0-10kpa-60Mpa |
|---|---|---|---|
| output: | 4-20mA | พลัง: | 12-32VDC |
| ประเภทแรงดัน: | ความดันเกจ, ความดันสัมบูรณ์, ปิดผนึก | ประเภทโครงสร้าง: | เครื่องส่งเซ็นเซอร์แรงดันอุตสาหกรรม |
| สื่อการวัด: | ของเหลว, แก๊ส | เกรดความแม่นยำ: | 00.5% |
| เกลียว: | G1/4 อออีดี | การปรับแต่ง: | OEM และ ODM |
| เน้น: | เครื่องตรวจความดันอุตสาหกรรมจากเหล็กไร้ขัด,12-32VDC เครื่องตรวจจับความดันอุตสาหกรรม,อุตสาหกรรมอุตสาหกรรมอุณหภูมิสูงเซ็นเซอร์ความดัน |
||

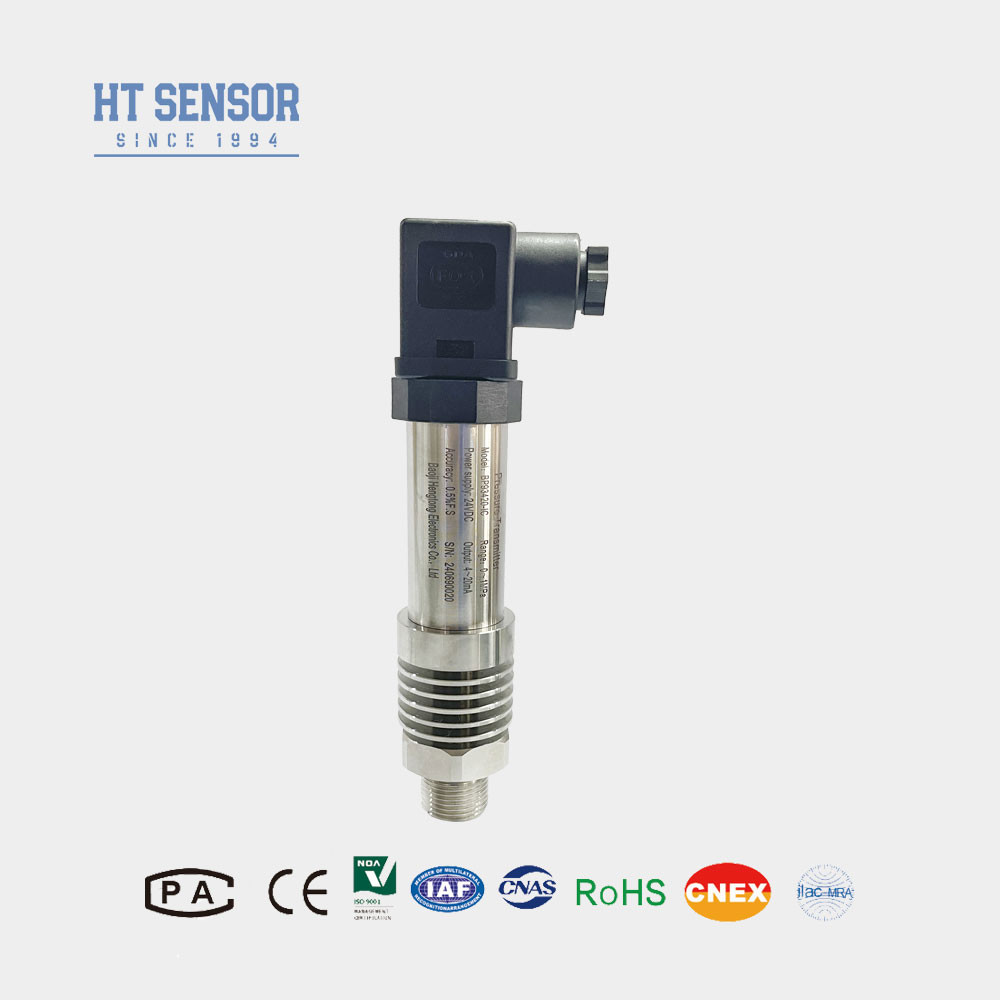

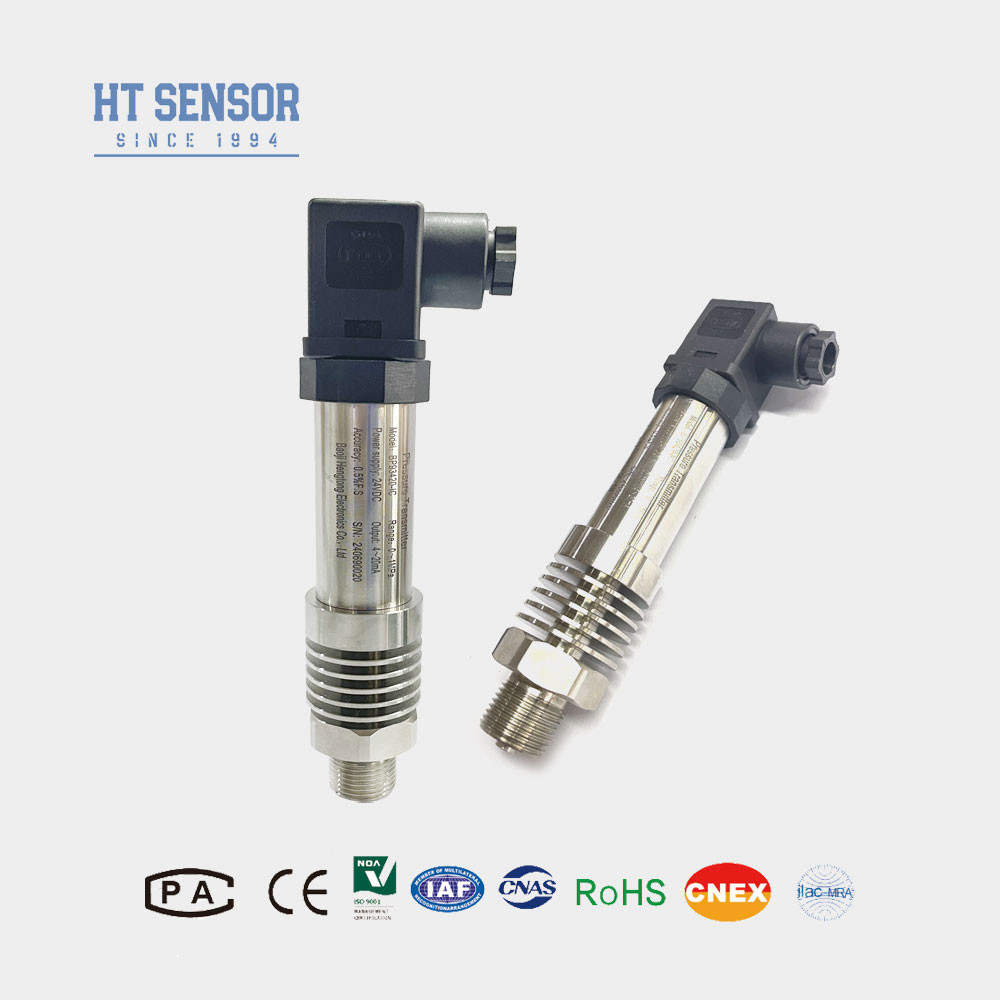

BP93420IC เครื่องตรวจความดันอุตสาหกรรม
การนําเสนอเซ็นเซอร์ความดันอุตสาหกรรม:
BP93420-IC เป็นตัวส่งเซ็นเซอร์ความดันอุตสาหกรรมอุณหภูมิสูง โดยใช้แกนที่เต็มไปด้วยน้ํามันแยกความดันจากซิลิคอนชุด HT19 ของเราเป็นองค์ประกอบการวัดหลักเซนเซอร์จับความดันของสื่อที่วัดได้อย่างมีประสิทธิภาพ ผ่านโครงสร้างการระบายความร้อนที่สื่อสาร, ลดผลกระทบจากอุณหภูมิสูงต่อความดันของผลิตภัณฑ์ทําให้มันเหมาะสมสําหรับการใช้งานที่เกี่ยวข้องกับอัตราการเปลี่ยนแปลงของอุณหภูมิ หรือการทํางานในสภาพที่สูงขึ้นมันถูกใช้อย่างแพร่หลายในกระบวนการและระบบอุตสาหกรรมที่การวัดแรงดันที่แม่นยําและน่าเชื่อถือจําเป็น แม้ในสภาพแวดล้อมอุณหภูมิสูงที่ท้าทาย
ลักษณะสินค้าของเซ็นเซอร์ความดันอุตสาหกรรม:
การใช้งานของเซ็นเซอร์ความดันอุตสาหกรรม:
| ปริมาตรการทํางานของเซ็นเซอร์เครื่องส่งแรงกดอุตสาหกรรม | |
| ระยะการวัด | - 100kPa... 0kPa ~ 10kPa... 60MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา | 0.1% FS |
| ไฮสเตเรซิส | 0.1% FS |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((ปกติ) ± 0.2% F.S/Year ((สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 150oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304 หรือ 316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ex ia IIC T6 กา |
| ระดับการคุ้มครอง | IP65 |
| น้ําหนัก | ~0.4kg |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 | 3.6 ~ 30V | 4 สาย |
| ทิปการสั่งซื้อ |
1เมื่อเลือกผลิตภัณฑ์ กรุณาให้แน่ใจว่าสื่อที่ทดสอบเข้ากันได้กับส่วนที่ติดต่อของผลิตภัณฑ์
2เมื่อสั่งซื้อ โปรดสังเกตว่าผลิตภัณฑ์ที่กันระเบิด ไม่รวมถึงจอดิจิตอล
3.เมื่อสั่งซื้อตัวส่งสัญญาณที่มีหัวจอ LCD หรือ LED การให้พลังงานของตัวส่งสัญญาณไม่ควรต่ํากว่า 20VDC
4เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือแนะนําให้ผู้ใช้ติดตั้งอุปกรณ์ป้องกันฟ้าคะนองในสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และอุปกรณ์ไฟฟ้าถูกเชื่อมโยงไว้ได้อย่างน่าเชื่อถือ.
5. O-ring ยางฟลอริน ระยะอุณหภูมิการทํางานที่ระบุสําหรับ - 20 °C ~ 250 °C เมื่ออุณหภูมิการทํางานลดต่ํากว่า - 20 °C ควรเลือกแหวนประปาชนิด EPDM O
6. สายไฟฟ้าไม่ได้มาพร้อมกับสายไฟฟ้าที่ติดตั้งโดยธรรมดา. หากคุณต้องการสายไฟฟ้า, มีสามวัสดุที่จะเลือกจาก. หากไม่มีคําแนะนําเฉพาะเจาะจงให้,วัสดุเคเบิลพอลิเอธีเลนจะใช้โดยซ่อนข้าง.ถ้าต้องการวัสดุสายไฟฟ้าที่แตกต่างกัน กรุณาระบุในใบสั่งซื้อของคุณ
7.ในกรณีที่มีความต้องการพิเศษ เช่น การสั่นแรง, การกระแทกทันที, การรบกวนไฟฟ้าแม่เหล็กแรงหรือความถี่วิทยุ, กรุณาแจ้งเราและระบุในคําสั่งของคุณ
| คู่มือการสั่งซื้อ | ||||||||
| BP93420XX | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| IB | เครื่องส่งความดันทั่วไป | IX | แสดงเครื่องส่งแรงดัน | |||||
| IE | เครื่องส่งแรงกดกดบินที่ทนต่อการกระแทก | IIC/III | อุตสาหกรรมทั่วไป / เครื่องส่งแรงดันจอ | |||||
| IF | เครื่องส่งแรงดันกันความชื้น | IIE/IIIE | เครื่องส่งความดันทั่วไป/จอ | |||||
| IN | เครื่องส่งแรงดันพิเศษเครื่องปรับอากาศ | |||||||
| IC | เครื่องส่งความดันอุณหภูมิสูง | |||||||
| IQ/IQT | กล่องฉากใหญ่ / เครื่องส่งความดันอุณหภูมิสูง | |||||||
| ระยะการวัด | - 01. . .0~001... 100MPa | |||||||
| (0-X) Kpa หรือ MPa | X: แสดงระยะวัดจริง | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | 2088 กล่องอุตสาหกรรม | |||||||
| B5 | 2088 กล่องอุตสาหกรรมที่มีจอแสดง | |||||||
| B6 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| G | ความดันเครื่องวัด | |||||||
| A | ความกดดันอย่างแน่นอน | |||||||
| S | ความดันมาตรฐานที่ปิด | |||||||
