BP93420-IC เครื่องรับสัญญาณความดันอุณหภูมิสูง สําหรับการวัดแม่นยํา
Product Details
| Model NO.: | BP93420-IC | Pressure Range: | 0-10kpa-40Mpa |
|---|---|---|---|
| Output: | 0.2-2.2V/4-20mA /0-5VDC | power: | 3.3VDC /12-36VDC |
| Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure | Structure Type: | Diffused Silicon Sensor |
| Measuring Medium: | Liquid and Gas | Accuracy Grade: | 0.5% |
| IP Rating: | IP65 | Customization: | OEM |
| เน้น |
high temperature pressure transmitter sensor,accurate pressure transmitter sensor,BP93420-IC pressure sensor |
||
Product Description
BP93420-IC เครื่องรับสัญญาณความดันอุณหภูมิสูง สําหรับการวัดแม่นยํา
BP93420IC เครื่องรับสัญญาณแรงดัน
การนําเสนอของเซ็นเซอร์ตัวส่งแรงดัน:

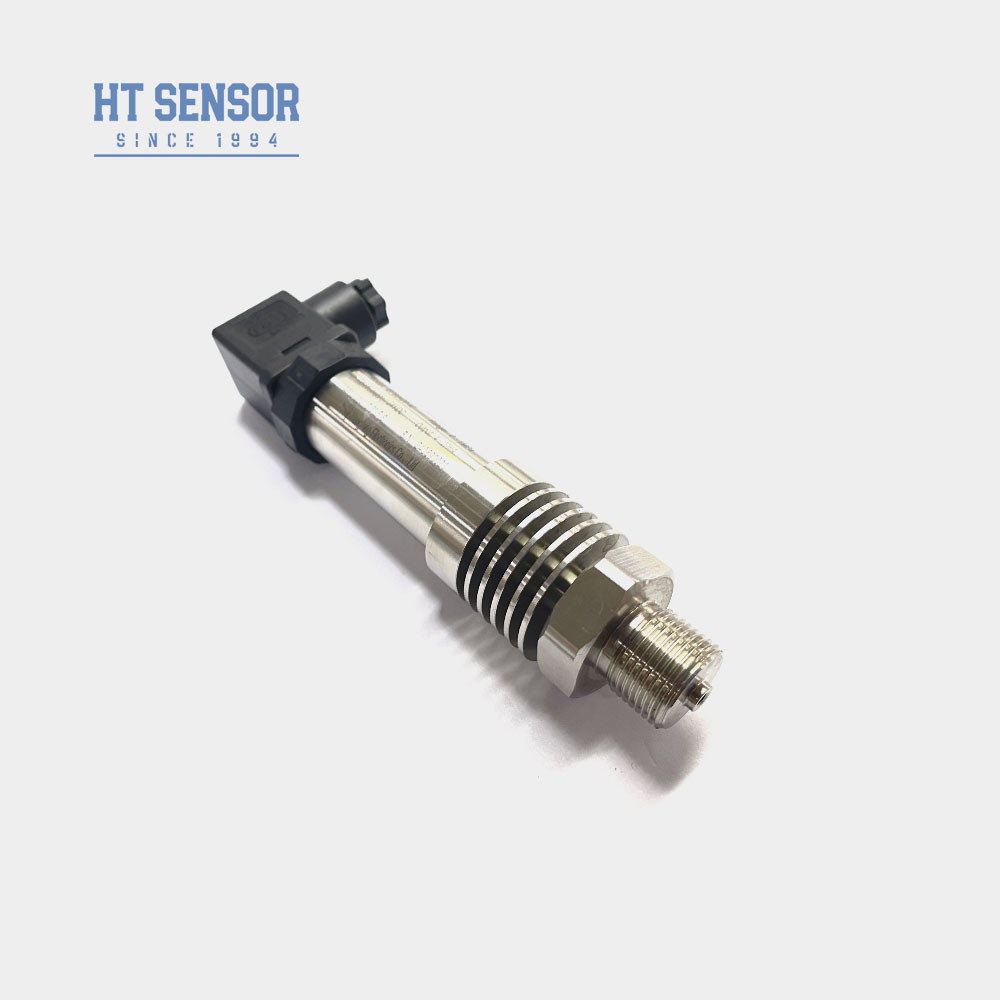

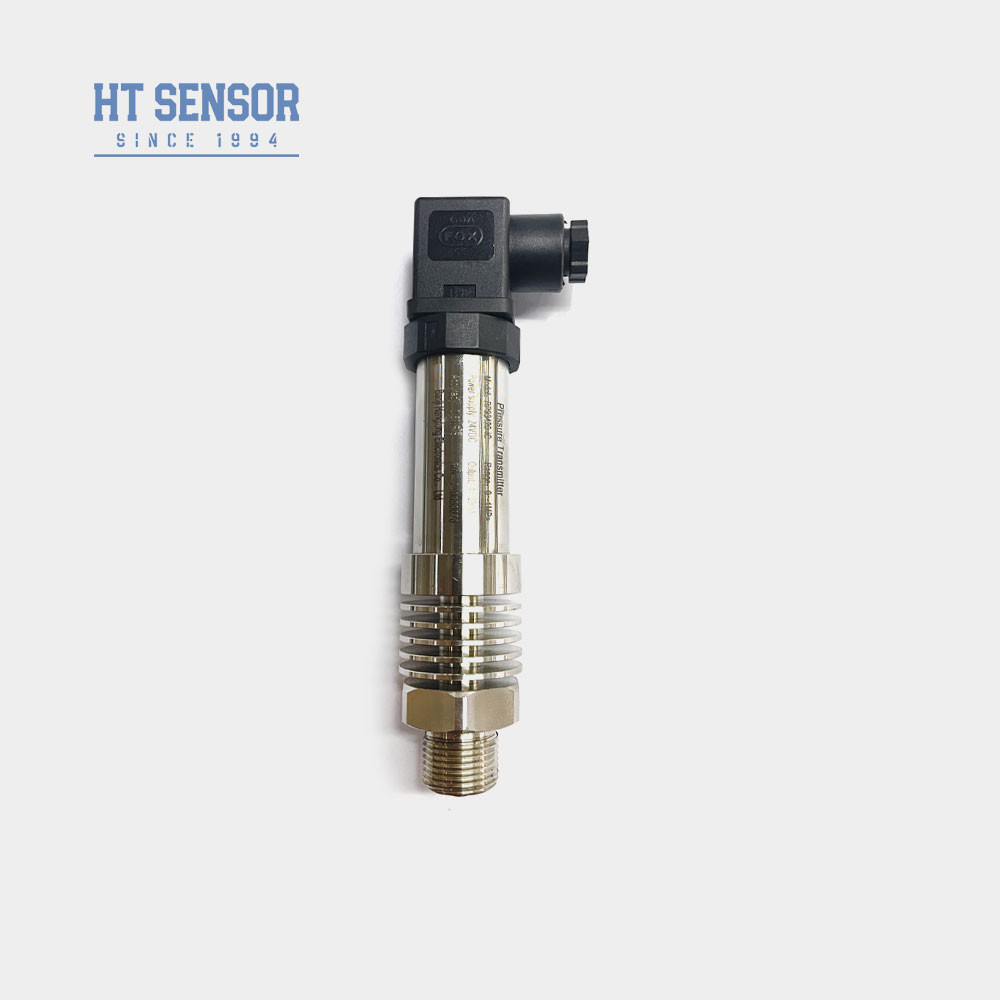

BP93420-IC เป็นเซ็นเซอร์ส่งความดันอุณหภูมิสูงที่ใช้แกนที่เต็มไปด้วยน้ํามันแบบแยกความดันจากซิลิคอน HT19 ซีรีส์ที่ก้าวหน้าเป็นองค์ประกอบการวัดแกนอุปกรณ์ระบายความร้อนถูกเพิ่มขึ้นในด้านหน้าของปลายที่จะเย็นอย่างรุนแรงสื่อที่เข้าสัมผัสกับเซ็นเซอร์การออกแบบเฉพาะนี้ทําให้มันเหมาะสมกับสภาพแวดล้อมที่ต้องการอุณหภูมิสูง ทําให้มันเหมาะสมสําหรับการใช้งานที่เกี่ยวข้องกับอัตราการเปลี่ยนแปลงอุณหภูมิหรือทํางานภายใต้สภาพที่สูงขึ้นมันถูกใช้อย่างแพร่หลายในกระบวนการและระบบอุตสาหกรรมที่ต้องการการวัดแรงดันที่แม่นยําและน่าเชื่อถือ แม้ในสภาพแวดล้อมอุณหภูมิสูงที่ท้าทาย.
ลักษณะสินค้าของเซ็นเซอร์เครื่องส่งแรงดัน:
- 1ระยะการวัดที่กว้างขวาง โครงสร้างสแตนเลส รูปแบบอัตราต่อรองความดันที่หลากหลาย
- 2. IP65 ระดับการป้องกันโครงสร้างเหล็กไร้ขัด
- 3.ความแม่นยําสูง ทั้งหมดโครงสร้างสแตนเลส
การใช้งานของเซ็นเซอร์เครื่องส่งแรงดัน:
- 1การวัดความดันของก๊าซและของเหลวที่ไม่รสด้วยเหล็กไร้ขัด 316L
- 2ใช้ในอุตสาหกรรมการเรือและการบิน
- 3. ใช้ในกระบวนการในสถานที่อุตสาหกรรม เช่น น้ํามัน, เคมี, โลหะ, การผลิตพลังงาน, และไฮดรอโลจี
- 4. ใช้ในระบบควบคุมแบบไฮดรอลิกและปนูเมติก
| ปริมาตรการทํางานของเซ็นเซอร์ตัวส่งแรงดัน | |
| ระยะการวัด | - 100kPa... 0kPa ~ 10kPa... 40MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา | 0.1% FS |
| ไฮสเตเรซิส | 0.1% FS |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((ทั่วไป) ± 0.2% F.S/Year ((สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 150oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ex ia IIC T6 กา |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.4kg |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| ระเบียบสื่อสาร RS485 | 3.6 ~ 30V / แบตเตอรี่ | 4 สาย |
| ทิปการสั่งซื้อ |
1เมื่อเลือกผลิตภัณฑ์, กรุณาให้แน่ใจว่าสื่อที่เข้ากันได้กับส่วนสัมผัสของผลิตภัณฑ์ที่กําลังทดสอบ
2เมื่อสั่งซื้อ โปรดสังเกตว่าผลิตภัณฑ์ที่กันระเบิด ไม่รวมถึงจอดิจิตอล
3.เมื่อสั่งซื้อตัวส่งสัญญาณที่มีหัวจอ LCD หรือ LED การให้พลังงานของตัวส่งสัญญาณไม่ควรต่ํากว่า 20VDC
4เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือแนะนําให้ผู้ใช้ติดตั้งอุปกรณ์ป้องกันฟ้าคะนองในสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และอุปกรณ์ไฟฟ้าถูกเชื่อมโยงไว้ได้อย่างน่าเชื่อถือ.
5. การตั้งค่าโดยไม่ต้องสายเคเบิล เช่น ความจําเป็นในการตั้งค่าเพื่อพอลิเอเธลีน สายเคเบิลวัสดุ หากคุณต้องการวัสดุสายเคเบิลที่แตกต่างกัน กรุณาระบุในคําสั่ง
6ในกรณีที่มีความต้องการพิเศษ เช่น การสั่นแรง, การกระแทกทันที, การรบกวนไฟฟ้าแม่เหล็กแรงหรือความถี่วิทยุ, กรุณาแจ้งเราและระบุในคําสั่ง
| คู่มือการสั่งซื้อ | ||||||||
| BP93420XX | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| IB | เครื่องส่งความดันทั่วไป | IX | แสดงเครื่องส่งแรงดัน | |||||
| IE | เครื่องส่งแรงกดกดบินที่ทนต่อการกระแทก | IIC/III | อุตสาหกรรมทั่วไป / เครื่องส่งแรงดันจอ | |||||
| IF | เครื่องส่งแรงดันกันความชื้น | IIE/IIIE | เครื่องส่งความดันทั่วไป/จอ | |||||
| IN | เครื่องส่งแรงดันพิเศษเครื่องปรับอากาศ | |||||||
| IC | เครื่องส่งความดันอุณหภูมิสูง | |||||||
| IQ/IQT | กล่องฉากใหญ่ / เครื่องส่งความดันอุณหภูมิสูง | |||||||
| ระยะการวัด | - 01. . .0~001... 100MPa | |||||||
| (0-X) Kpa หรือ MPa | X: แสดงระยะวัดจริง | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | 2088 กล่องอุตสาหกรรม | |||||||
| B5 | 2088 กล่องอุตสาหกรรมที่มีจอแสดง | |||||||
| B6 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| G | ความดันเครื่องวัด | |||||||
| A | ความกดดันอย่างแน่นอน | |||||||
| S | ความดันมาตรฐานที่ปิด | |||||||
