ระบบควบคุมแบบไฮดรอลิกและปนิวเมติก ปรับปรุงด้วยเซ็นเซอร์ความดันซิลิคอน BP157
Product Details
| รุ่น NO.: | BP157 | พลังงานไฟฟ้า: | 12-30VDC |
|---|---|---|---|
| สัญญาณออก: | 4-20mA | อุณหภูมิการชดเชย: | -10~70℃ |
| ประเภทแรงดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด | วัสดุที่อยู่อาศัย: | 304 เอสเอส |
| แพ็คเกจการขนส่ง: | บรรจุส่งออกมาตรฐานพร้อมกล่อง | องค์ประกอบการตรวจจับ: | เครื่องตรวจจับความดันซิลิคอนกระจาย |
| สาเหตุ: | บาวจี ประเทศจีน | รหัส Hs: | 9026201090 |
| สามารถในการผลิต: | 2000 ชิ้น / เดือน | สื่อการวัด: | ของเหลวหรือก๊าซ |
| เกรดความแม่นยำ: | 00.25%00.5% | ระยะความดัน: | 0kpa~10kpa...20MPa |
| การจัดอันดับ IP: | IP65 | ||
| เน้น |
BP157 silicon pressure sensor,hydraulic control pressure sensor,pneumatic system silicon sensor |
||
Product Description

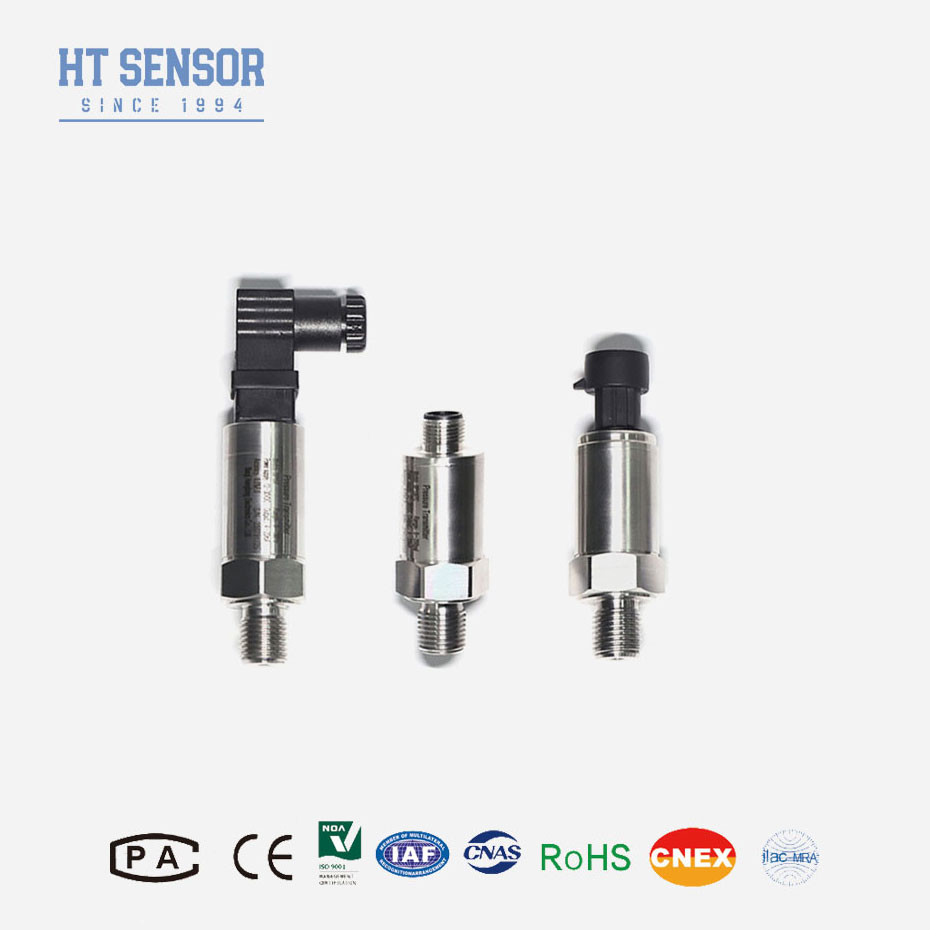

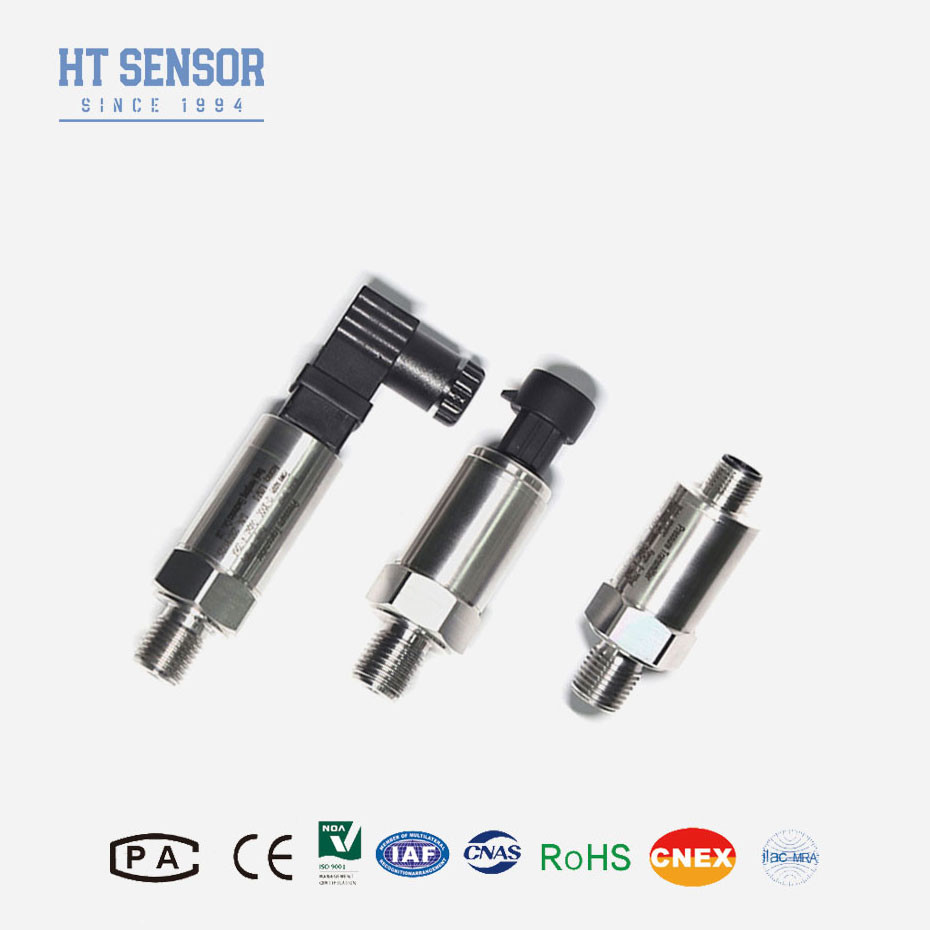

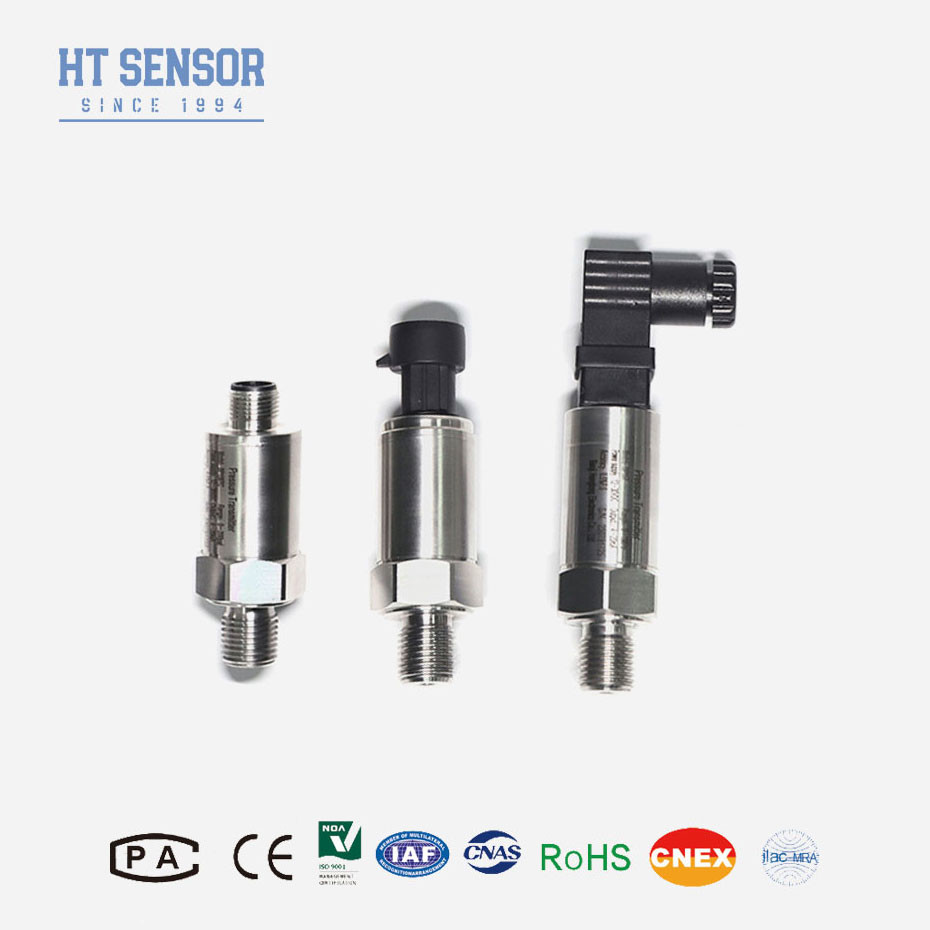

HENGTONG BP157 สแตนเลสสแตนเลส OEM ซิลิคอนเซนเซอร์ความดัน
BP157 เครื่องส่งแรงดัน
การนําเสนอเซ็นเซอร์ความดันซิลิคอน
BP157 เซนเซอร์ความดันซิลิคอนใช้แกนที่เต็มไปด้วยน้ํามันจากซิลิคอนเซอร์ HT ซีรีส ทนต่อความดัน ผนังแยกตัว เป็นองค์ประกอบในการวัดสัญญาณ สายวงการประมวลผลสัญญาณตั้งอยู่ในกระเป๋าเหล็กไร้ขัดการแปลงสัญญาณเซ็นเซอร์เป็นสัญญาณออกแบบมาตรฐานผลิตภัณฑ์ได้รับการทดสอบอย่างเข้มงวดและการตรวจสอบการแก่ตัวของส่วนประกอบ, ผลิตภัณฑ์ครึ่งเสร็จและผลิตภัณฑ์เสร็จเพื่อให้แน่ใจว่าการทํางานที่มั่นคงและน่าเชื่อถือ
ลักษณะสินค้า:
1. ระยะการวัดที่กว้างขวาง โครงสร้างสแตนเลส รูปแบบอัตราต่อรองความดันที่หลากหลาย
2ระดับการป้องกัน IP65 โครงสร้างสแตนเลส
3. เซอร์และปรับขนาดเต็ม
4. ความแม่นยําสูง โครงสร้างสแตนเลสทั้งหมด
การใช้งาน:
1- การวัดความดันของก๊าซและของเหลวที่ไม่รุนแรง ด้วยเหล็กไร้ขัดเหล็ก 316L
2ใช้ในอุตสาหกรรมการเรือและการบิน
3. ใช้ในกระบวนการในสถานที่อุตสาหกรรม เช่น น้ํามัน, เคมี, โลหะ, การผลิตพลังงาน, และน้ํา
4. ใช้ในระบบควบคุมไฮดรอลิกและปนิวเมติก
|
ปริมาตรการทํางาน:
|
|
| ระยะการวัด | 0kPa ~ 10kPa... 20MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ทั่วไป) ± 0.5% (สูงสุด) |
| ความซ้ํา & ไฮสเตเรซิส | 00.02% F.S. (ประเภท) 0.05% F.S. (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((Typical) ± 0.2% F.S/Year ((Max.) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | Ex db IIC T6 จีบี |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.05 กิโลกรัม |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |

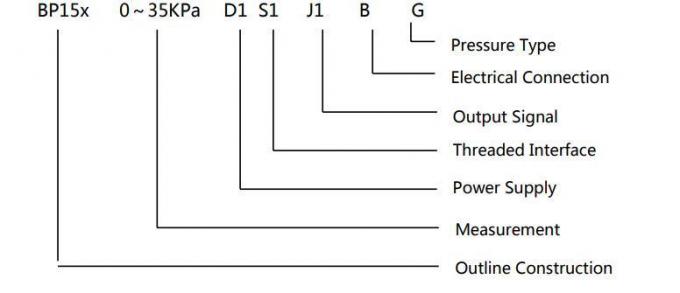

| คู่มือสั่งซื้อ: | |||||||||
| BP15X | เครื่องส่งแรงดันแบบแอนาล็อก | ||||||||

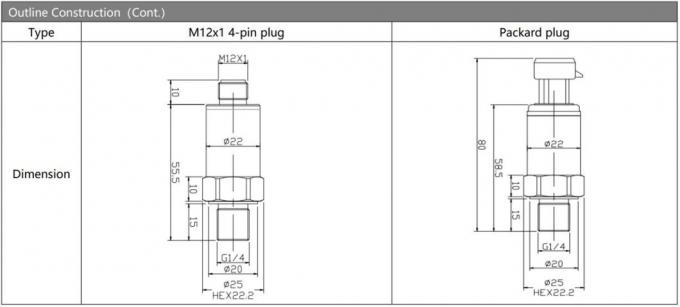

| รหัส | การก่อสร้าง | ||||||||
| 5 | พล็อก Packard | 6 | สายไฟตรงปิด 1.5 เมตร | ||||||
| 7 | มินิ ฮิชมันน์ คอนเนคเตอร์ | 8 | เครื่องเชื่อม Hirschmann ขนาดใหญ่ | ||||||
| ระยะการวัด | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa หรือ MPa |
X: แสดงระยะการวัดจริง | ||||||||
| รหัส | พลังงาน | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | อื่นๆ | ||||||||
| รหัส | สัญญาณออก | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||

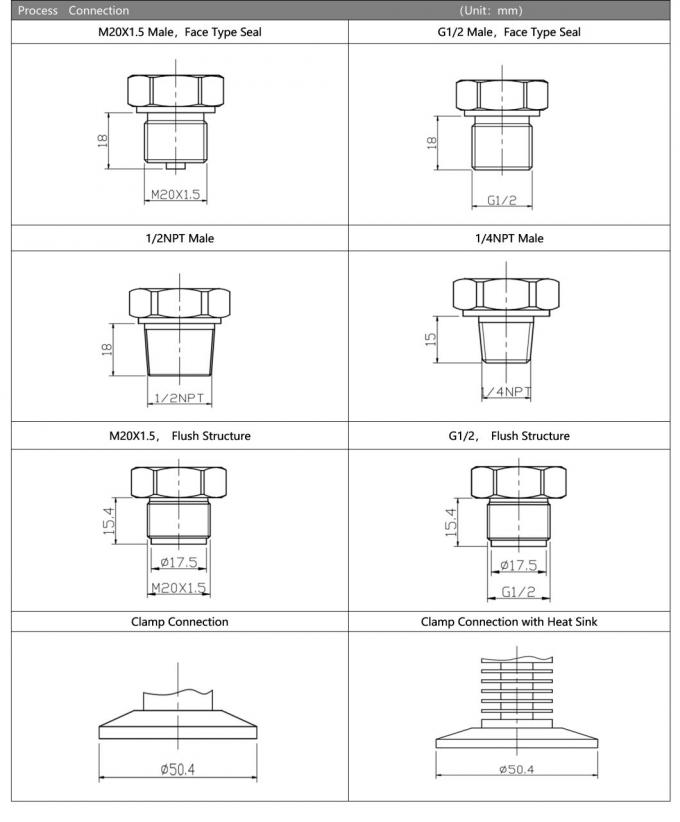

| รหัส | การเชื่อมต่อความดัน | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | อื่นๆ ((¢50.4 แฟลนจ์) | ||||||||

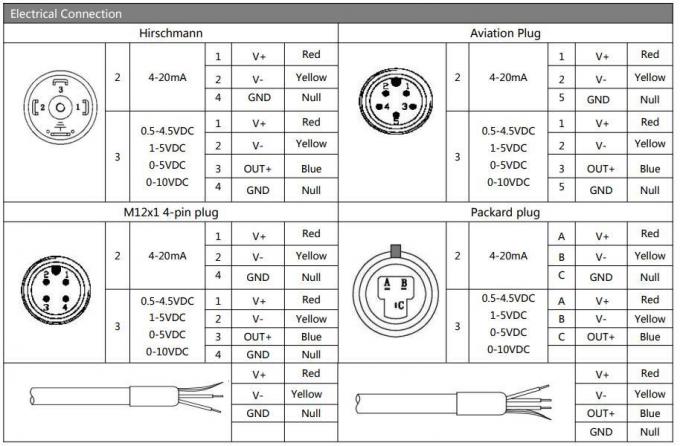

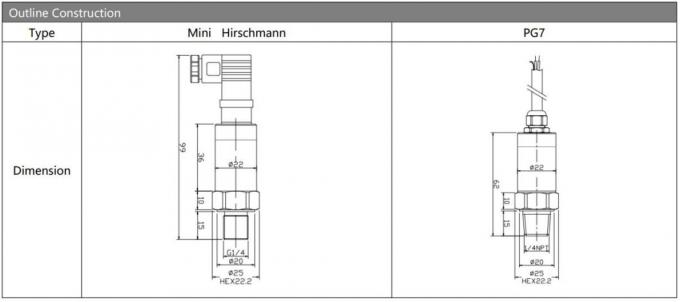

| รหัส | การเชื่อมต่อไฟฟ้า | ||||||||
| B1 | ฮิชแมน | ||||||||
| B2 | PG7 | ||||||||
| B3 | สายเคเบิลปิด Outlet 1.5 เมตร | ||||||||
| B4 | อื่นๆ | ||||||||
| รหัส | ประเภทความดัน | ||||||||
| G | ความดันเครื่องวัด | ||||||||
| A | ความกดดันอย่างแน่นอน | ||||||||
| S | ความดันมาตรฐานที่ปิด | ||||||||
ระยะเวลาการรับประกันสําหรับเครื่องส่งแรงดัน ให้ความสงบใจแก่ลูกค้าการรับประกันว่าอุปกรณ์หรือการทํางานใด ๆ ที่บกพร่อง จะถูกแก้ไขโดยผู้ผลิตอย่างรวดเร็วและมีประสิทธิภาพ.
