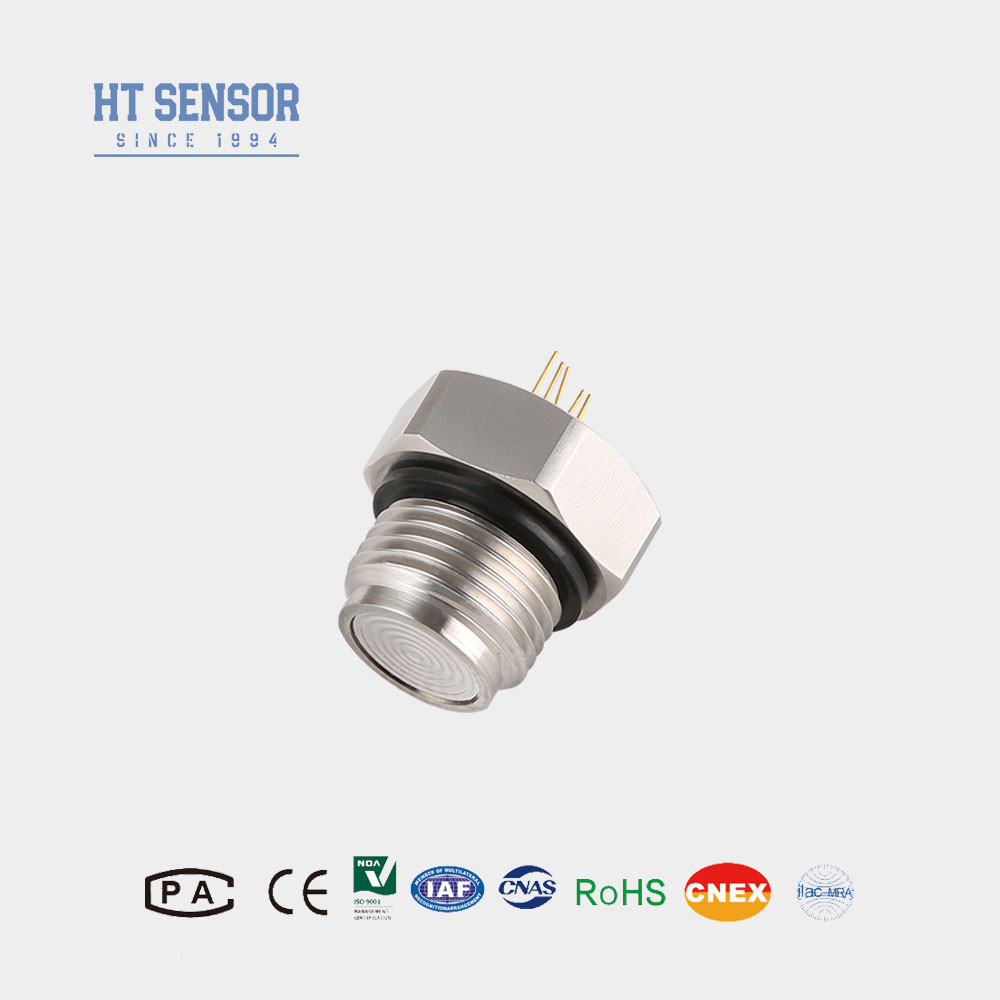

316L สแตนเลส ความเหมาะสม Flush Diaphragm ซิลิคอนเซนเซอร์ความดัน
Product Details
| หมายเลขรุ่น: | HT24 | ด้าย: | G1/2 M20*1.5 |
|---|---|---|---|
| ประเภทสายไฟ: | หมุด Kovar สี่สายหรือเคลือบทอง | การวัดขนาดกลาง: | ก๊าซและของเหลว |
| พิสัย: | 0-10kpa~20mpa | พลัง: | 1.5mA |
| แพ็คเกจขนส่ง: | กล่องกระดาษ | เครื่องหมายการค้า: | เฮงตอง |
| ต้นทาง: | บาโอจี, จีน | พิมพ์: | เซ็นเซอร์วัดแรงดันน้ำแบบเพียโซรีซิสทีฟ |
| สำหรับ: | เครื่องส่งสัญญาณความดันแบบฟลัชซิลิกอนแบบกระจาย | ประเภทสัญญาณเอาต์พุต: | ประเภทอะนาล็อก |
| วัสดุ: | สแตนเลส 316L | การปรับแต่ง: | โอเอ็ม |
| เน้น |
316L สแตนเลส ซิลิคอนเซนเซอร์ความดัน,ความเหมาะสม เครื่องตรวจจับความดันซิลิคอน,เครื่องตรวจจับความดันซิลิคอน |
||
Product Description
316L สแตนเลส ความเหมาะสม Flush Diaphragm ซิลิคอนเซนเซอร์ความดัน
HT24 ซิลิคอน Piiezoresistive เครื่องตรวจจับความดัน
การนําเสนอเซ็นเซอร์ความดันซิลิคอน
HT24 เป็นเซ็นเซอร์ความดันแหลมฉากลื่นที่มีชิปซิลิคอนแพร่ระบายที่มั่นคงสูง ชิปที่รู้สึกไม่สัมผัสกับสื่อการวัดโดยตรงความดันถูกโอนไปยังชิปที่มีความรู้สึก ผ่านแผ่นผ่าตัดเหล็กไร้ขัดและการปิดน้ํามันซิลิโคน. ผลิตภัณฑ์นี้เป็นโครงสร้างแผ่นแผ่นผ่าตัดที่มีเส้นใย, G1/2 M20 * 1.5 1/2NPT เป็นเส้นใยที่ใช้กันทั่วไป. ทําความสะอาดง่าย, ความน่าเชื่อถือสูง. เหมาะสําหรับอาหาร, สุขภาพและอุตสาหกรรมอื่น ๆ
ลักษณะสินค้าของเซ็นเซอร์ความดันซิลิคอน diaphragm flush:
- การใช้เทคโนโลยีที่ทันสมัยและ 316L ตู้เหล็กไร้ขัดเหล็กวัสดุ เช่น ไทเทเนียมและฮาสเทลโลย์ สําหรับแผ่นกระโปรง
- การใช้วงจรแผ่นหนาสําหรับการชําระอุณหภูมิและจุดศูนย์ การแก้ไข.
- ความน่าเชื่อถือที่โดดเด่น ความซ้ําและความมั่นคง
- ล้างโครงสร้างแผ่นฉาก ทําให้สะอาดง่าย
- เหมาะสําหรับการวัดความดันของก๊าซและของเหลวที่ไม่เกรี้ยวด้วย 316Lความเหมาะสมของเหล็กไร้ขัด
- อุตสาหกรรมอาหารและเครื่องดื่ม
- การควบคุมกระบวนการอุตสาหกรรม
- อุตสาหกรรมยา
- พลังงานไฟฟ้า: ≤2mA DC (ปกติ 1.5mA DC)
- อัมพาตทางเข้า: 2.5KΩ ~ 6KΩ
- ความต้านทานการออก: 2.5KΩ ~ 6KΩ

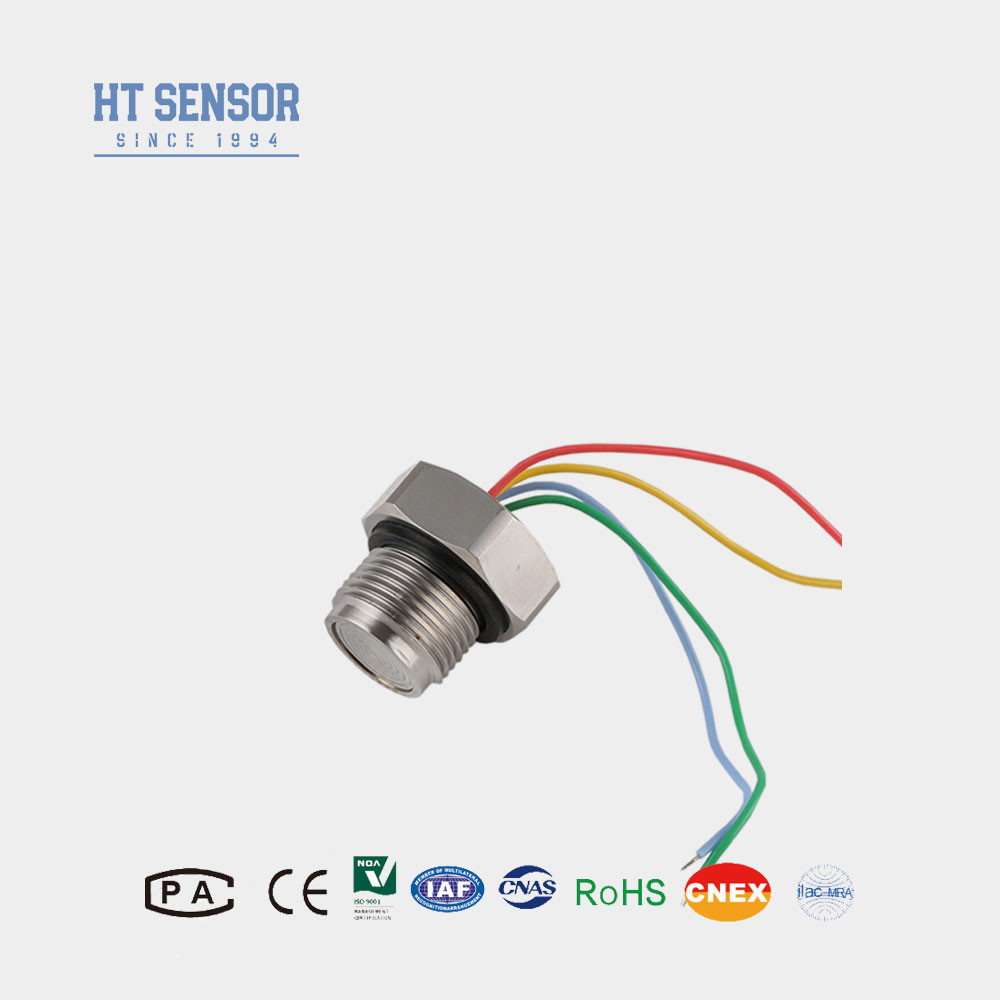

- การเชื่อมต่อไฟฟ้า: ปิ้นโควาร์เคลือบทอง หรือสายอุณหภูมิสูง 100 มม.
| ปริมาตรการทํางานของเซ็นเซอร์ความดันซิลิคอน diaphragm flush: | |||||
| ระยะการวัด | กว้าง ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| เสมอ ((A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| ปิด ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | ||||
| แบบ | แม็กซ์ | หน่วย | |||
| ความไม่เชิงเส้น | ± 015 | ± 03 | % F.S | ||
| ความซ้ํา | 0.05 | 0.1 | % F.S | ||
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | ||
| การออกออฟเซต 0 | 0±1 | 0±2 | mV | ||
| ผลิตแบบเต็มขนาด | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100 ± 10 | 100±30 | mV | ||
| 0 ออฟเซตเทมป์ ดริฟท์ | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| อุณหภูมิขนาดเต็ม | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| อุปสรรค Temp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| อุณหภูมิการทํางาน | -20~80 | oC | |||
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | |||
| ความจุเกินที่ยอมรับ | รับค่าที่เล็กกว่าระหว่าง 3 เท่าของขนาดเต็มหรือ 120MPa | ||||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | ||||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | |||
| วัสดุของแผ่นฉาก | 316L | ||||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | ||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | ||||
| โชค | 100 กรัม 11 มม. | ||||
| เวลาตอบสนอง | ≤ 1 ms | ||||
| ปริมณฑล O-ring | ยางไนทรีล หรือยางฟลอโร | ||||
| การเติมกลาง | น้ํามันซิลิคอน | ||||
| น้ําหนัก | ~ 55 กรัม | ||||
| ปริมาตรจะถูกทดสอบภายใต้สภาพต่อไปนี้: 1.5mA @ 25 °C | |||||
| การก่อสร้าง | |
| ขนาด |
|
| การเชื่อมต่อไฟฟ้าและการชดเชย |
|
| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
- 1ระหว่างการประกอบ, ความสนใจควรถูกจ่ายให้การประสานงานระหว่างขนาดแกนและบ้านตัวส่งเพื่อบรรลุความแน่นที่ต้องการ
- 2. ในกระบวนการของการประกอบเปลือก, เพื่อให้แน่ใจว่าการจัดตั้งตั้ง, และแรงกดอย่างเท่าเทียมกัน, เพื่อหลีกเลี่ยงการติดหรือเสียบบอร์ดการชําระเงิน
- 3หากสื่อที่ทดสอบไม่เข้ากันได้กับเซลล์เซลล์และวัสดุเรือน (316L) ควรให้คําแนะนําพิเศษเมื่อวางคําสั่ง
- 4หลีกเลี่ยงการกดเซ็นเซอร์แดนกลางด้วยมือหรือวัตถุคม เพื่อไม่ให้เกิดความเสียหายต่อแกนเนื่องจากการปรับปรุงหรือเจาะแดนกลาง
- 5. ปิดปากแกนเครื่องวัดความดันให้เปิดให้บรรยากาศ, ป้องกันน้ํา, คัน, หรือสื่อ corrosive เข้าสู่ห้องแกนเครื่องวัดความดันลบ6. หากมีปินการเปลี่ยนแปลงใด ๆ, กรุณาตามฉลากบนตัวนําจริงสําหรับอ้างอิง
