| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | BP93420-IIIQ |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | Western Union, L/C, T/T |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| Model NO.: | BP93420-IIIQ | power supply: | 12-36VDC |
|---|---|---|---|
| ouptut: | 4-20mA with LCD or LED display | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Range: | 0-35kpa~3.5Mpa | Structure Type: | Flush Diaphragm Pressure Sensor |
| Measuring Medium: | Liquid,gas ,Beverage glue and so on | Accuracy Grade: | 0.5% |
| IP Rating: | IP65 | Customization: | Available OEM and ODM |
| เน้น: | เครื่องตรวจจับความดันของแหลมฉากเหลว BP93420-IIIQ เครื่องตรวจสอบความดันของแหลมฉากเหลว,BP93420-IIIQ Flush Diaphragm Pressure Sensor |
||

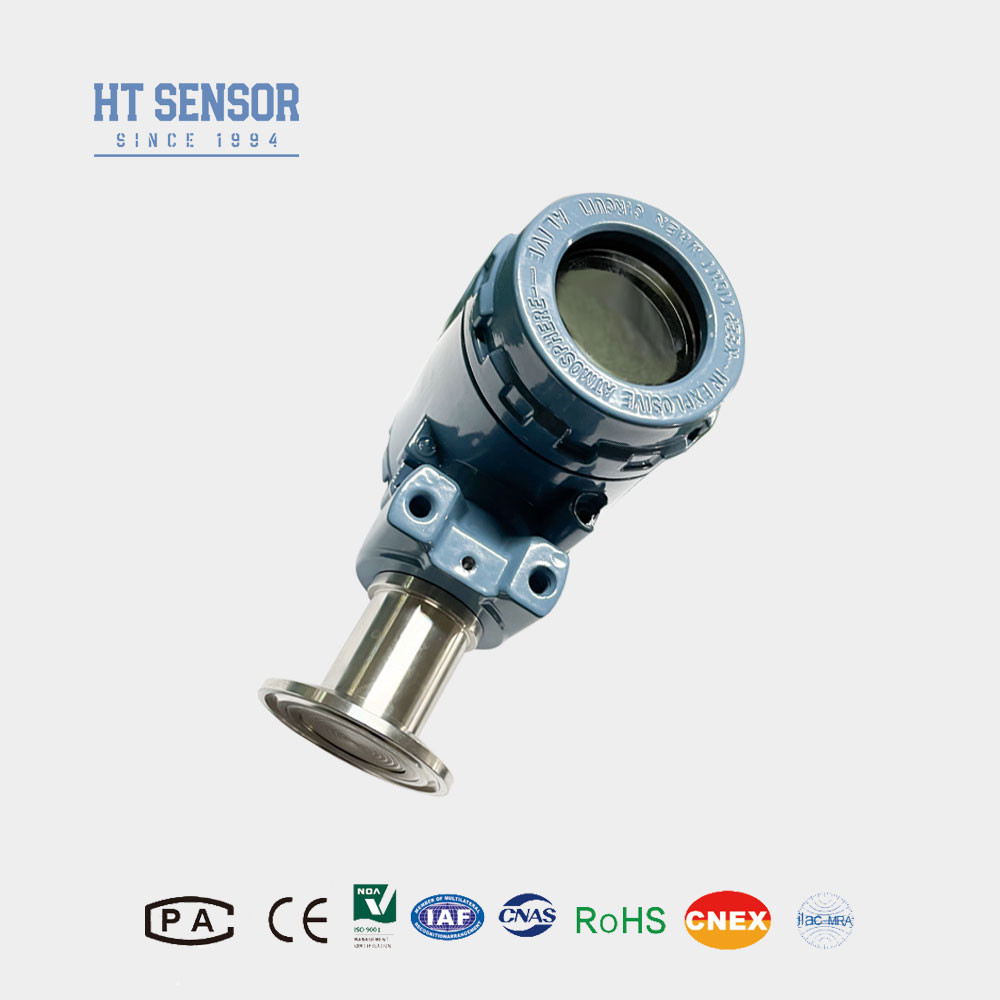

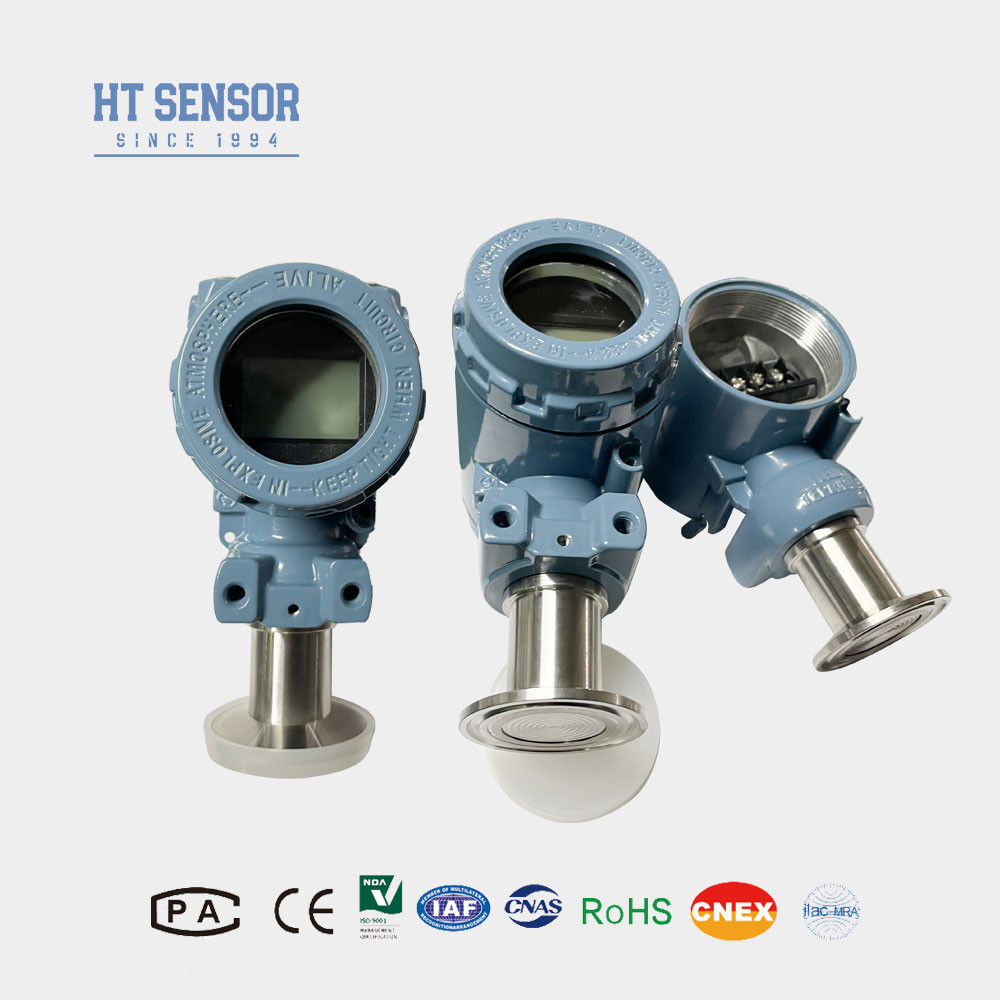

การนําเสนอเซ็นเซอร์ความดัน diaphragm flush:
เครื่องส่งเซ็นเซอร์ความดันหนัง BP93420-IIIQ เป็นเครื่องจําลอง เครื่องส่งความดัน โดยใช้โครงสร้างหนังเรียบ เพิ่มพื้นที่สัมผัสกับสื่อความจุหนักสูง, ความต้านทานต่อการกัดกรองที่แข็งแรง, การใช้งานที่กว้างขวาง โครงสร้างที่เรียบง่าย, ทําความสะอาดง่าย, เหมาะสําหรับการวัดความดันอาหารของเหลว
| ปริมาตรการทํางานของเครื่องตรวจจับความดันในกระเพาะอาหาร | |
| ระยะการวัดเครื่องตรวจจับความดันในกระเพาะอาหาร | - 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา | ≤0.1%FS |
| ไฮสเตเรซิส | ≤0.1%FS |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((ทั่วไป) ± 0.2% F.S/Year ((สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ex ia IIC T6 กา |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.3kg |
คุณสมบัติของสินค้าเครื่องตรวจจับความดัน diaphragm:
การใช้เครื่องตรวจจับความดัน diaphragm:
| สัญญาณออก ofเครื่องตรวจจับความดัน diaphragm | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| ระเบียบสื่อสาร RS485 | 3.6 ~ 30V / แบตเตอรี่ | 4 สาย |
| ทิปการสั่งซื้อfเครื่องตรวจจับความดัน diaphragm |
| คู่มือการสั่งซื้อของเครื่องตรวจจับความดัน diaphragm | ||||||||
| BP93420XX | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| IB | เครื่องส่งความดันทั่วไป | IX | แสดงเครื่องส่งแรงดัน | |||||
| IE | เครื่องส่งแรงกดกดบินที่ทนต่อการกระแทก | IIC/III | อุตสาหกรรมทั่วไป / เครื่องส่งแรงดันจอ | |||||
| IF | เครื่องส่งแรงดันกันความชื้น | IIE/IIIE | เครื่องส่งความดันทั่วไป/จอ | |||||
| IN | เครื่องส่งแรงดันพิเศษเครื่องปรับอากาศ | |||||||
| IC | เครื่องส่งความดันอุณหภูมิสูง | |||||||
| IQ/IQT | กล่องฉากใหญ่ / เครื่องส่งความดันอุณหภูมิสูง | |||||||
| ระยะการวัด | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa หรือ MPa | X: แสดงระยะวัดจริง | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | 2088 กล่องอุตสาหกรรม | |||||||
| B5 | 2088 กล่องอุตสาหกรรมที่มีจอแสดง | |||||||
| B6 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| G | ความดันเครื่องวัด | |||||||
| A | ความกดดันอย่างแน่นอน | |||||||
| S | ความดันมาตรฐานที่ปิด | |||||||
