| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT sensor |
| ได้รับการรับรอง: | CE,RoHs,ISO9001 |
| หมายเลขรุ่น: | BP156 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | Western Union, L/C, T/T |
| สามารถในการผลิต: | 3000 ชิ้น / เดือน |
| รุ่น NO.: | BP156 | คอนเนคเตอร์: | M12*1 |
|---|---|---|---|
| อุณหภูมิการชดเชย: | -10~70℃ | วัสดุที่อยู่อาศัย: | 316L |
| ประเภทแรงดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด | แพ็คเกจการขนส่ง: | บรรจุส่งออกมาตรฐานพร้อมกล่อง |
| สาเหตุ: | บาวจี ประเทศจีน | รหัส Hs: | 9026201090 |
| สามารถในการผลิต: | 2000 ชิ้น / เดือน | ประเภทโครงสร้าง: | เวล |
| สื่อการวัด: | ของเหลวหรือก๊าซ | เกรดความแม่นยำ: | 00.25% 0.5% |
| ระยะความดัน: | 0kpa~10kpa...20MPa | การจัดอันดับ IP: | IP65 |
| การปรับแต่ง: | สามารถใช้ได้ | ||
| เน้น: | เครื่องตรวจความดันอุตสาหกรรม,เครื่องตรวจจับความดันที่สามารถปรับแต่งได้,เครื่องตรวจความดัน 4-20mA |
||

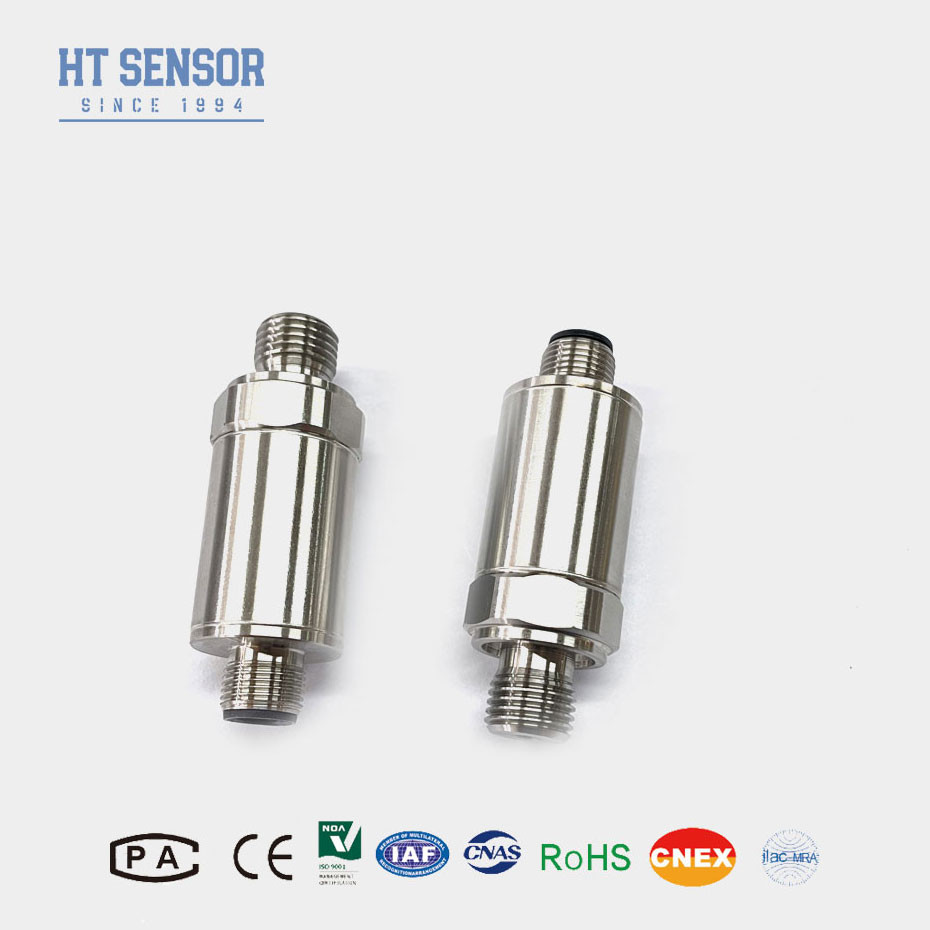

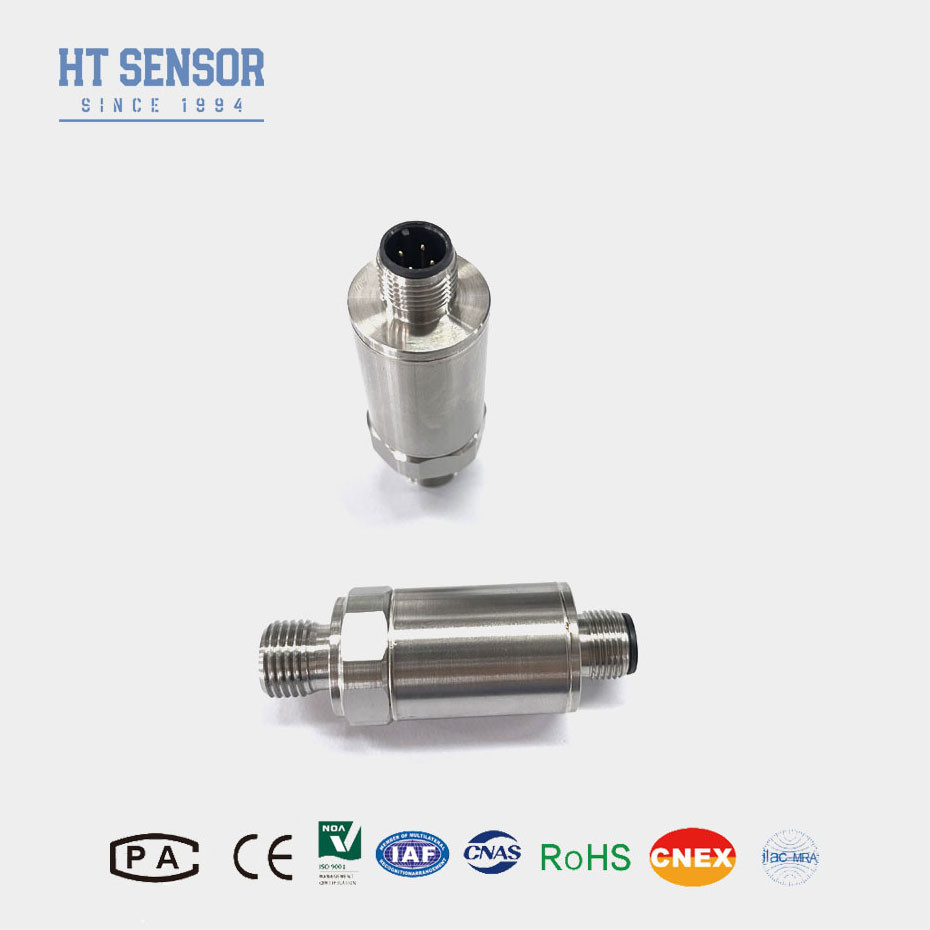

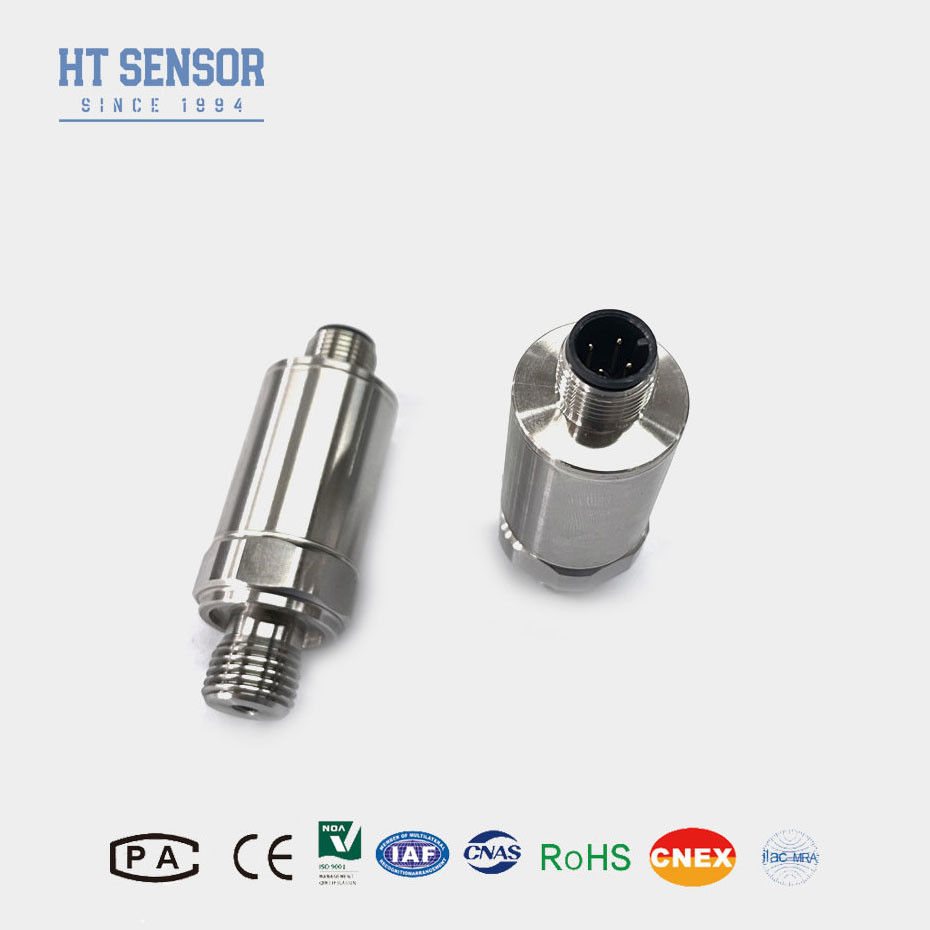

เครื่องส่งความดันซิลิคอนลอยได้วัดความดันที่วัดโดยไม่ตรง โดยวัดการปรับปรุงของเซลซิคอน diaphragm และแปลงมันให้เป็นสัญญาณไฟฟ้าที่ตรงกันเนื่องจากน้ําหนักเบา, เครื่องส่งแรงดันเบาเหมาะสําหรับการใช้งานแบบเคลื่อนย้ายหรือชั่วคราว และติดตั้งและใช้งานง่ายในสถานที่ต่างๆ
ลักษณะสินค้า:
1. ระยะการวัดที่กว้างขวาง โครงสร้างสแตนเลส รูปแบบการใช้แรงดันที่หลากหลาย
2ระดับการป้องกัน IP65 โครงสร้างสแตนเลส
3. เซอร์และปรับขนาดเต็ม
4. ความแม่นยําสูง โครงสร้างสแตนเลสทั้งหมด
การใช้งาน:
1- การวัดความดันของก๊าซและของเหลวที่ไม่รสด้วยเหล็กไร้ขัดเหล็ก 316L
2ใช้ในอุตสาหกรรมการเรือและการบิน
3. ใช้ในกระบวนการในสถานที่อุตสาหกรรม เช่น น้ํามัน, เคมี, โลหะ, การผลิตพลังงาน, และน้ํา
4. ใช้ในระบบควบคุมไฮดรอลิกและปนิวเมติก
|
ปริมาตรการทํางาน:
|
|
| ระยะการวัด | 0kPa ~ 10kPa... 20MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ทั่วไป) ± 0.5% (สูงสุด) |
| ความซ้ํา & ไฮสเตเรซิส | 00.02% F.S. (ประเภท) 0.05% F.S. (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((Typical) ± 0.2% F.S/Year ((Max.) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | Ex db IIC T6 จีบี |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.05 กิโลกรัม |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
ตัวอย่างการเลือก:
| ทิปการสั่งซื้อ: |
1ระยะการวัด: กําหนดระยะการวัดแรงดันที่ต้องการ, นั่นคือค่าแรงดันขั้นต่ําและสูงสุดที่ต้องวัดรับรองว่า ระยะการวัดของตัวส่งความดันซิลิคอนกระจายที่เลือกตอบสนองความต้องการของการใช้งาน.
2.ประเภทสัญญาณออก: กําหนดประเภทสัญญาณออกที่ต้องการ เช่นสัญญาณอานาล็อก (เช่น 4-20mA หรือ 0-10V) หรือสัญญาณดิจิตอล (เช่น RS485 หรือ Modbus)ให้แน่ใจว่าชนิดสัญญาณออกของตัวส่งที่คุณเลือกเป็นที่สอดคล้องกับระบบควบคุมหรืออุปกรณ์ของคุณ.
3ความต้องการความแม่นยํา: กําหนดความแม่นยําในการวัดความดันที่ต้องการ การใช้งานที่แตกต่างกันอาจมีความต้องการความแม่นยําที่แตกต่างกันเลือกตัวส่งความดันซิลิคอนกระจายที่เหมาะสมกับความต้องการการใช้งานของคุณ.
4ระยะอุณหภูมิ: พิจารณาระยะอุณหภูมิของสภาพแวดล้อมการใช้งาน เพื่อให้แน่ใจว่าตัวส่งที่เลือกสามารถทํางานได้อย่างถูกต้องในช่วงอุณหภูมินี้
5ความเข้ากันของสื่อ: เข้าใจคุณสมบัติของสื่อที่กําลังวัด เช่น น้ําเหลวหรือก๊าซ และให้แน่ใจว่าตัวส่งความดันซิลิคอนกระจายที่เลือกจะเข้ากันได้กับสื่อนั้น.
6. วิธีการติดตั้ง: กําหนดวิธีการติดตั้งของตัวส่ง เช่น การติดตั้ง flange การติดตั้ง thread หรือวิธีอื่น ๆ ให้แน่ใจว่าตัวส่งที่คุณเลือกตรงกับความต้องการการติดตั้งของคุณ
7การป้องกัน: พิจารณาความต้องการระดับการป้องกันของสภาพแวดล้อมการใช้งาน เช่น ระดับกันน้ําและกันระเบิดเลือกตัวส่งแรงดันซิลิคอนกระจายที่ตอบสนองความต้องการ.
8การรับรองและมาตรฐาน: ตรวจสอบว่า เครื่องส่งที่เลือกจะสอดคล้องกับความต้องการการรับรองและมาตรฐานที่เกี่ยวข้อง เช่น การรับรอง CE การกํากับ RoHS เป็นต้น
9การเลือกผู้จําหน่าย: เลือกผู้จําหน่ายที่น่าเชื่อถือที่มีชื่อเสียงดีและบริการหลังการขายที่น่าเชื่อถือ เพื่อรับประกันคุณภาพสินค้าและการสนับสนุนหลังการขาย

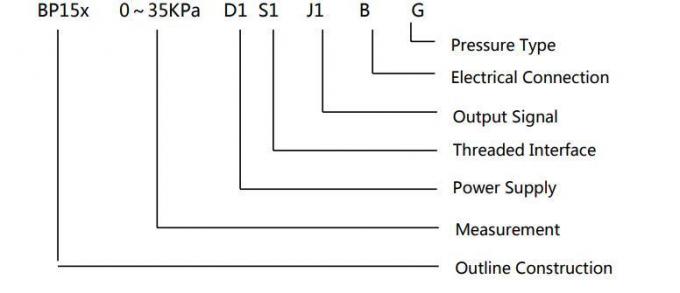

| คู่มือสั่งซื้อ: | |||||||||
| BP15X | เครื่องส่งแรงดันแบบแอนาล็อก | ||||||||

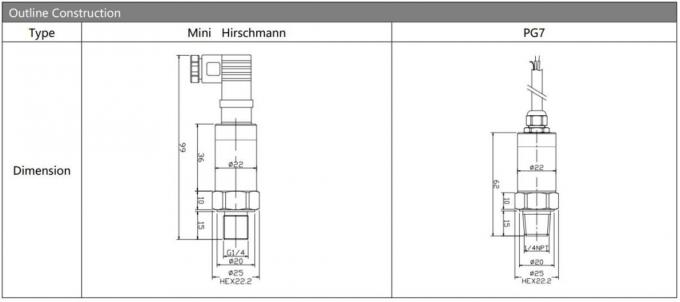

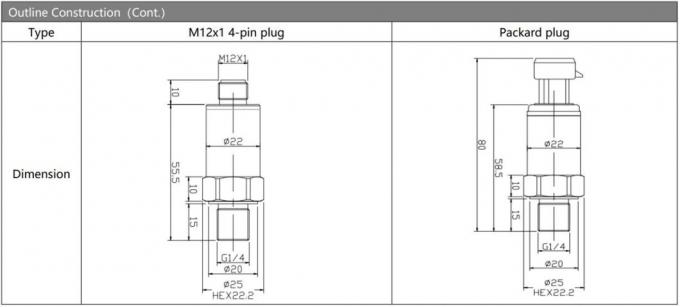

| รหัส | การก่อสร้าง | ||||||||
| 5 | พล็อก Packard | 6 | สายไฟตรงปิด 1.5 เมตร | ||||||
| 7 | มินิ ฮิชมันน์ คอนเนคเตอร์ | 8 | เครื่องเชื่อม Hirschmann ขนาดใหญ่ | ||||||
| ระยะการวัด | 0kPa ~ 10kPa... 20MPa | ||||||||
| (0-X) Kpa หรือ MPa |
X: แสดงระยะการวัดจริง | ||||||||
| รหัส | พลังงาน | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | อื่นๆ | ||||||||
| รหัส | สัญญาณออก | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||

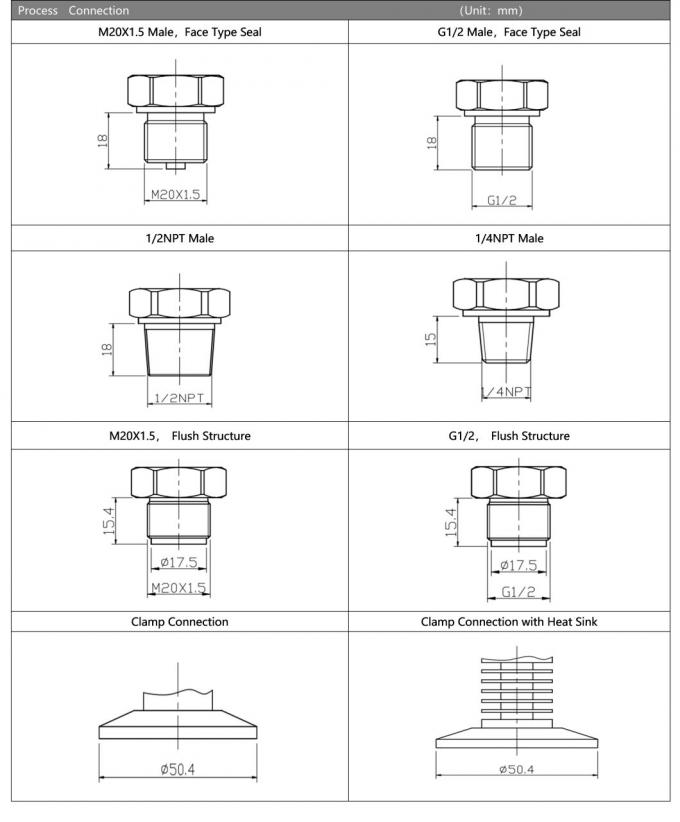

| รหัส | การเชื่อมต่อความดัน | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | อื่นๆ ((¢50.4 แฟลนจ์) | ||||||||

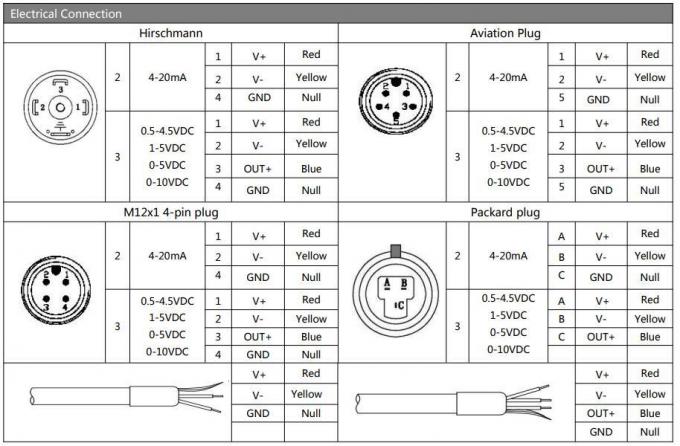

| รหัส | การเชื่อมต่อไฟฟ้า | ||||||||
| B1 | ฮิชแมน | ||||||||
| B2 | PG7 | ||||||||
| B3 | สายเคเบิลปิด Outlet 1.5 เมตร | ||||||||
| B4 | อื่นๆ | ||||||||
| รหัส | ประเภทความดัน | ||||||||
| G | ความดันเครื่องวัด | ||||||||
| A | ความกดดันอย่างแน่นอน | ||||||||
| S | ความดันมาตรฐานที่ปิด | ||||||||
