| สถานที่กำเนิด: | เป่าจี้, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | BPHT24 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | Western Union, L/C, T/T |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| รุ่น NO.: | BPHT24-III | ระยะทาง: | 0-10kpa~35Mpa |
|---|---|---|---|
| พลัง: | 12-32VDC | output: | 4-20mA /0-10VDC และอื่นๆ |
| เชื่อมต่อ: | Thread:G1/2 1/2NPT หรือ M20*1.5 | ประเภทแรงดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| ประเภท: | ฟลัชเซ็นเซอร์ความดันไดอะแฟรม | สื่อการวัด: | ของเหลว แก๊ส กาวเครื่องดื่มและอื่นๆ |
| เน้น: | BPHT24-III เครื่องตรวจจับความดันแผ่นผ่า 12-32VDC เครื่องตรวจจับความดันแผ่นผ่า,12-32VDC Flush Diaphragm Pressure Sensor |
||

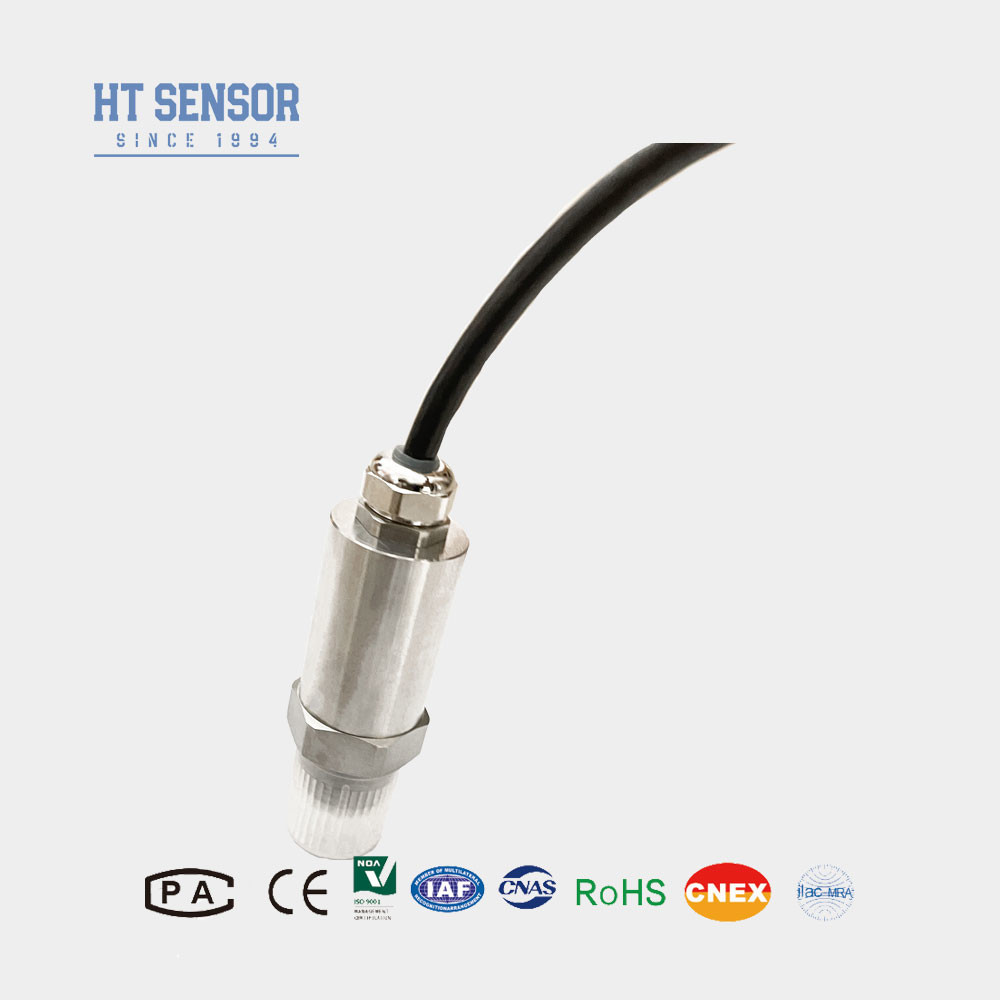

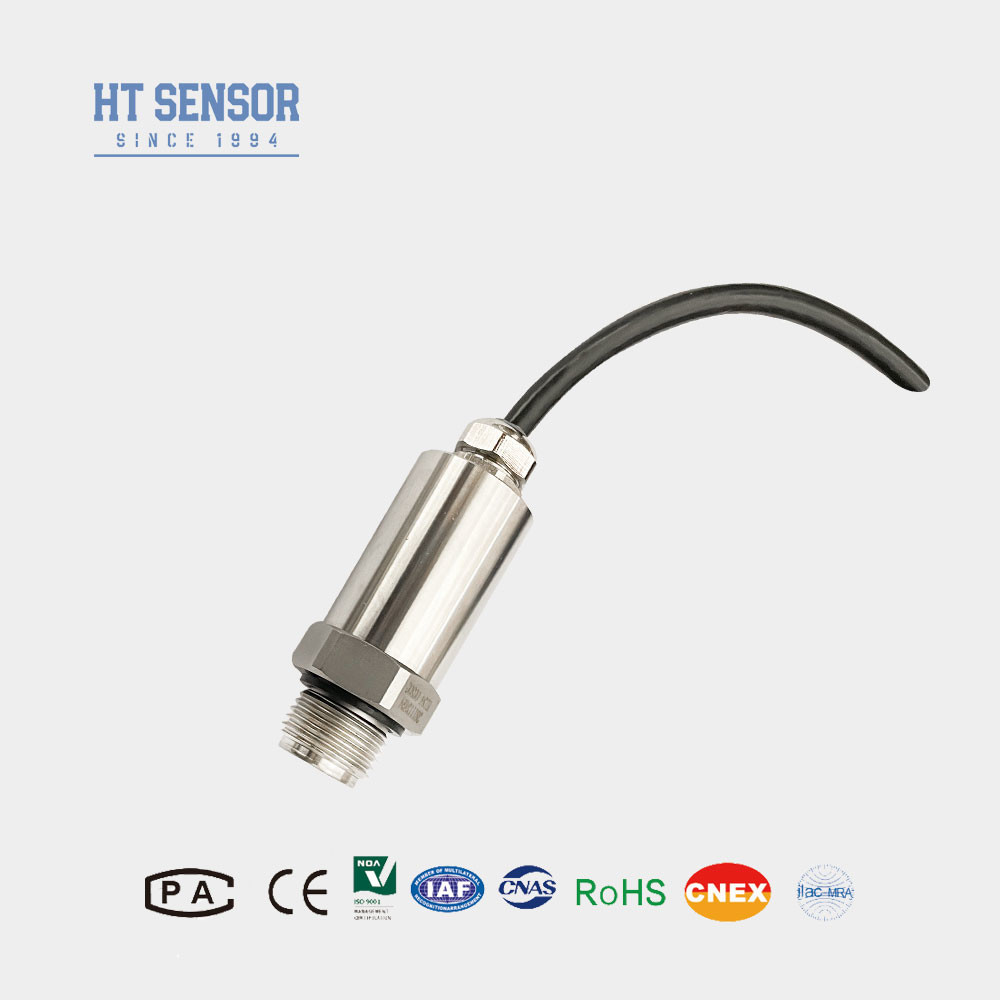

เครื่องส่งแรงดัน BPHT24
การนําเสนอเครื่องตรวจจับความดัน diaphragm flush:
เครื่องส่งเซ็นเซอร์ความดันแผ่นแผ่นผนังผิวผิวผิว BPHT24 เป็นเซ็นเซอร์ที่ใช้กันทั่วไปในระบบควบคุมอัตโนมัติอุตสาหกรรมมันสามารถแปลงสัญญาณความดัน เป็นสัญญาณไฟฟ้ามาตรฐาน. การออกแบบแบบหมวดทําให้การติดตั้งสะดวกมากในขณะที่โครงสร้างหนังเรียบให้ผลการวัดที่มั่นคงมากขึ้น นอกจากนี้เซ็นเซอร์นี้ยังมีความแม่นยําสูง ความน่าเชื่อถือสูงและลักษณะอื่น ๆ, และถูกใช้อย่างแพร่หลายในการใช้งานในการวัดความดันต่าง ๆ
ลักษณะสินค้าของเซ็นเซอร์ความดัน diaphragm flush:
1. ตัวเลือกอินเตอร์เฟซความดันต่าง ๆ
2ออกแบบสําหรับการใช้งานด้านสุขภาพ เพื่อป้องกันการปรับขนาดกลาง
3ความแม่นยําสูง ด้วยโครงสร้างเหล็กไร้ขัดเหล็ก
4ทําความสะอาดง่าย
การใช้งานของเซ็นเซอร์ความดัน diaphragm flush:
1เหมาะสําหรับการวัดก๊าซและของเหลวที่ไม่เกรี้ยวกับ 316L
2เหมาะสําหรับการปกป้องสิ่งแวดล้อมและอุตสาหกรรมเคมี
3ใช้ในอุตสาหกรรมการเรือและการบิน
4เหมาะสําหรับการใช้ในอุตสาหกรรมการแพทย์, ยาชีวภาพและสุขภาพอาหาร
| ปริมาตรการทํางานของเซ็นเซอร์ความดัน diaphragm flush | |
| ระยะการวัด | 0 ~ 35Kpa... ~ 20MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา & ไฮสเตเรซิส | 00.02% F.S. (ประเภท) 0.05% F.S. (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((Typical) ± 0.2% F.S/Year ((Max.) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.5kg |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| ระเบียบสื่อสาร RS485 | 3.6 ~ 30V / แบตเตอรี่ | 4 สาย |
| การก่อสร้างของเซ็นเซอร์ความดัน diaphragm flush | |

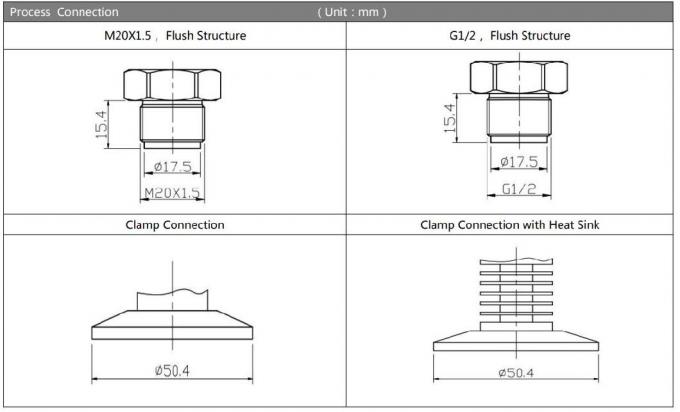

| ขนาด | |

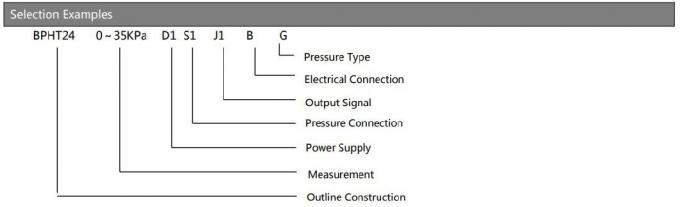

| ทิปการสั่งซื้อ |
| คู่มือการสั่งซื้อของเซ็นเซอร์ความดัน diaphragm flush | ||||||||
| BPHT24 | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| IX | แสดงเครื่องส่งแรงดัน | IIC/III | อุตสาหกรรมทั่วไป / เครื่องส่งแรงดันจอ | |||||
| T | เครื่องส่งแรงดันทนต่ออุณหภูมิสูง | |||||||
| ระยะการวัด | 0 ~ 35Kpa... ~ 20MPa | |||||||
| (0-X) Kpa หรือ MPa | X: แสดงระยะวัดจริง | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | 2088 กล่องอุตสาหกรรม | |||||||
| B5 | 2088 กล่องอุตสาหกรรมที่มีจอแสดง | |||||||
| B6 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| G | ความดันเครื่องวัด | |||||||
| A | ความกดดันอย่างแน่นอน | |||||||
| S | ความดันมาตรฐานที่ปิด | |||||||
