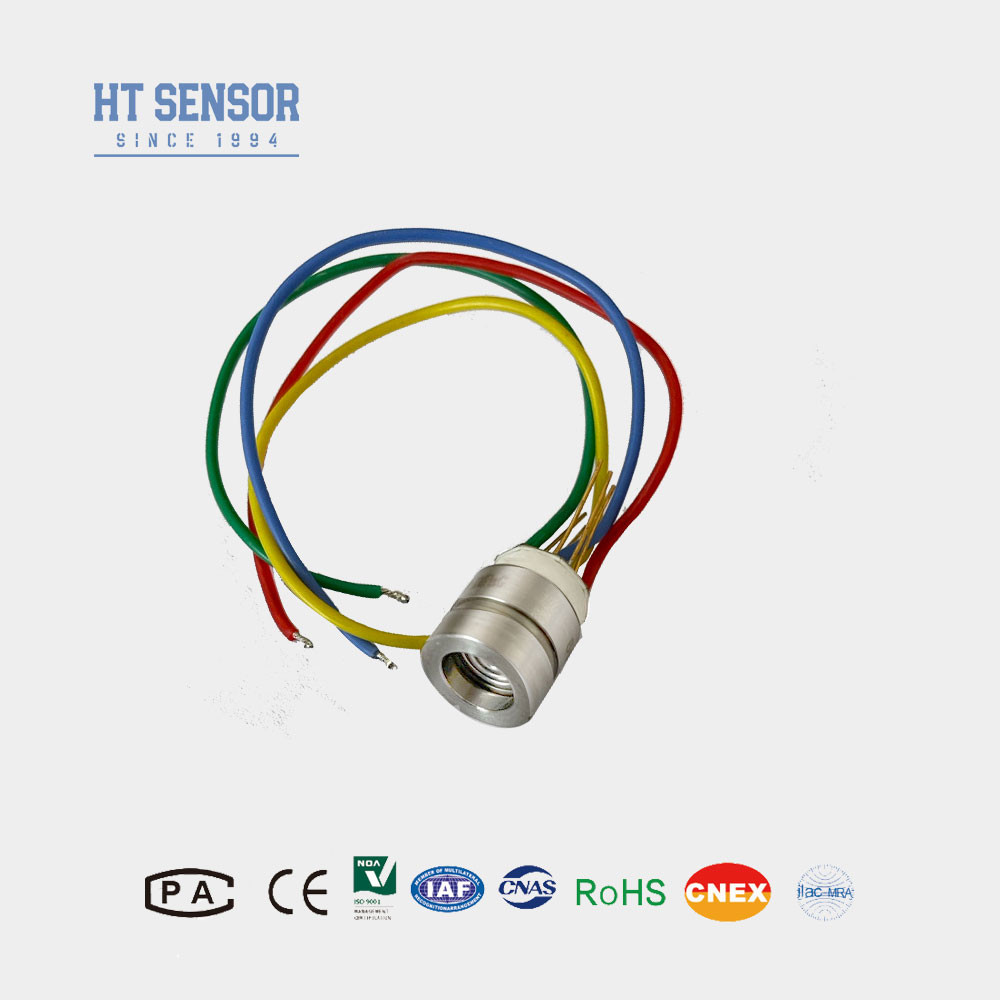

HT13V เครื่องตรวจจับความดันซิลิคอนขนาดเล็ก สําหรับการวัดความดันของก๊าซและของเหลวที่ไม่เป็นสารสกัด
Product Details
| หมายเลขรุ่น: | HT13V | ประเภทสายไฟ: | สี่สาย |
|---|---|---|---|
| พิสัย: | 0-350kpa~35mpa | จัดหา: | 5-10VDC |
| คำสำคัญ: | มินิเซนเซอร์ | แพ็คเกจขนส่ง: | กล่องกระดาษ |
| เครื่องหมายการค้า: | เฮงตอง | ต้นทาง: | เป่าจีประเทศจีน |
| ประเภทสัญญาณเอาต์พุต: | สัญญาณ mv แบบอะนาล็อก | วัสดุ: | สแตนเลส |
| เน้น |
HT13V เครื่องตรวจจับความดันซิลิคอนขนาดเล็ก,เครื่องตรวจจับความดันซิลิคอนที่ไม่ละลาย,เครื่องตรวจจับความดันซิลิคอนเหลว 5-10VDC |
||
Product Description
HT13V เครื่องตรวจจับความดันซิลิคอนขนาดเล็ก สําหรับการวัดความดันของก๊าซและของเหลวที่ไม่เป็นสารสกัด

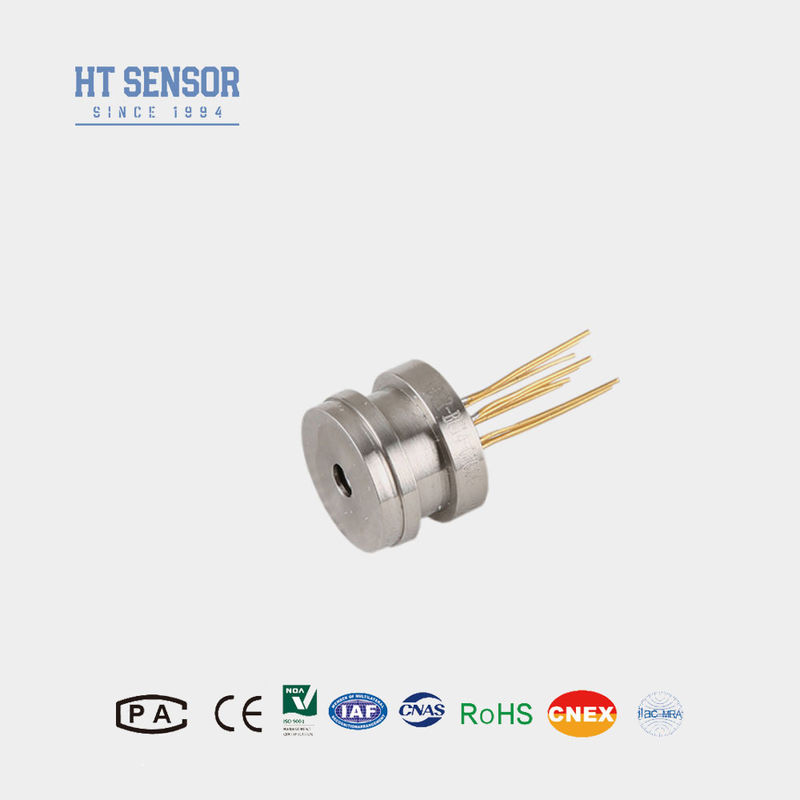

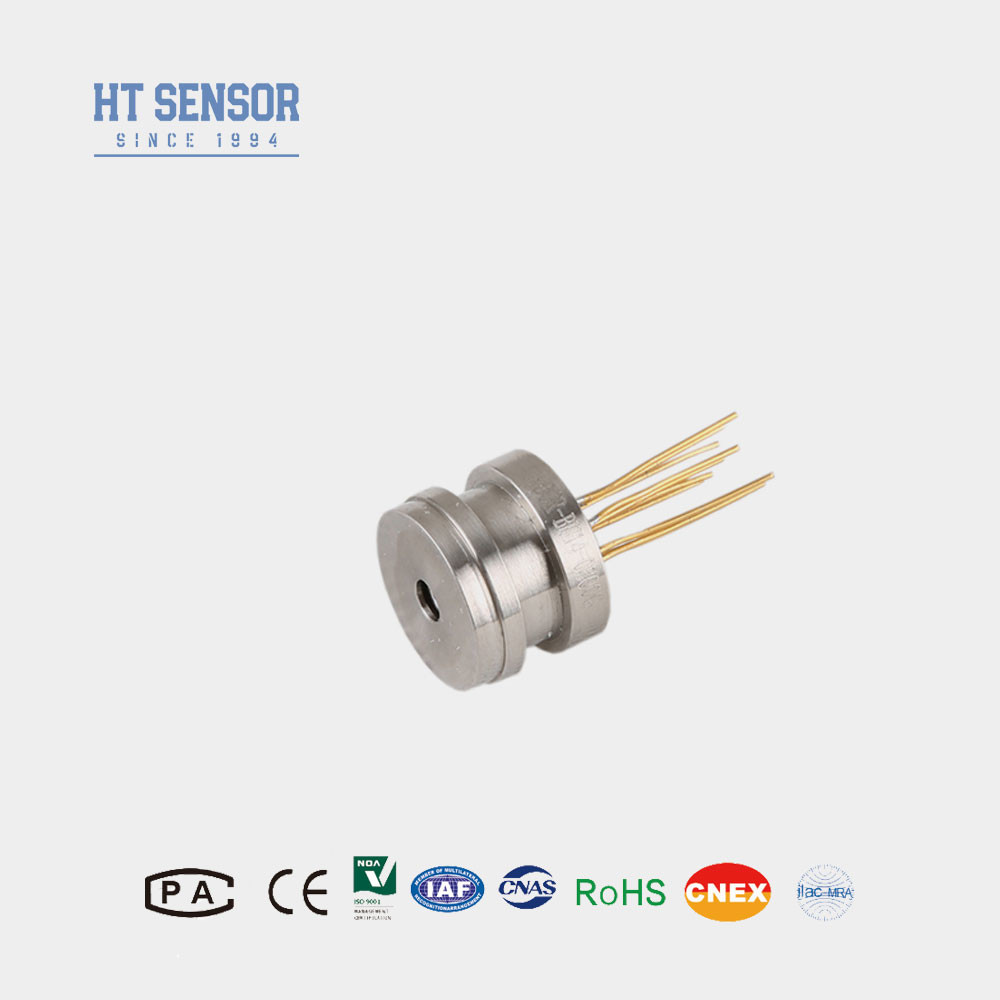

HT13V ซิลิคอน Piiezoresistive เครื่องตรวจจับความดัน
การนําเสนอเซ็นเซอร์ความดันซิลิคอนขนาดเล็ก:
HT13V เป็นเซ็นเซอร์ความดันซิลิคอนที่มีความมั่นคงสูงระดับนานาชาติที่ก้าวหน้า ชิปความดันซิลิคอนความแม่นยําสูง การออกแบบความเครียดที่ปรับปรุงพื้นฐานที่ซินเตอร์ผ่าน SMT การผูกสายทองการปั่นแผ่นผ่า, การฉีดน้ํามันระยะว่างสูง, การบรรเทาความเครียดวงจรความดัน, การแก่ตัวในอุณหภูมิสูง, การชดเชยอุณหภูมิและกระบวนการอื่น ๆ, ความมั่นคงของสินค้าดีเยี่ยม, ผลงานที่ดีเยี่ยม.
ขนาดรวมถูกลดขนาดเล็กเพื่อตอบสนองความต้องการการออกแบบของขนาดรวมของผู้ใช้งาน การตรวจสอบความดันสําหรับสแตนเลส 316L, NBR หรือสื่อที่เข้ากันได้กับฟลอโรเพรน
ลักษณะสินค้าของเซ็นเซอร์ความดันซิลิคอนขนาดเล็ก:
- ใช้เทคโนโลยีที่ทันสมัย และถูกบรรจุไว้ในสแตนเลส 316Lบ้าน
- ระยะวัดกว้าง 0 ~ 350KPa ~ 60MpaS
- ความน่าเชื่อถือสูงและความมั่นคงที่ดี
- พลังงานไฟฟ้าความดันคง
การใช้งานของเซ็นเซอร์ความดันซิลิคอนขนาดเล็ก:
- เหมาะสําหรับการวัดความดันของก๊าซและของเหลวที่ไม่เกรี้ยวด้วย 316Lความเหมาะสมของสแตนเลส
- การออกแบบที่คอมแพคต์ เหมาะสําหรับการใช้งานที่มีพื้นที่จํากัด
- ใช้ในระบบควบคุมกระบวนการสําหรับการติดตามและควบคุมความดัน
- ใช้ทั่วไปในระบบเย็นและเครื่องปรับอากาศสําหรับการวัดความดัน
ประสิทธิภาพไฟฟ้าของเซ็นเซอร์ความดันซิลิคอนขนาดเล็ก:
- พลังงานไฟฟ้า: ≤10VDC (5-10VDC)
- ความดันออกแบบปกติ: 50% ของค่าเข้า (ปกติ)
- อัมพาตทางเข้า:4KΩ~20KΩ
- อุปทานการออก:2.5KΩ~6KΩ
- การเชื่อมต่อไฟฟ้า: สายไฟฟ้าอุณหภูมิสูง 100 มม.
| ปริมาตรการทํางานของเซ็นเซอร์ความดันซิลิคอนขนาดเล็ก: | |||||
| ระยะการวัด | กว้าง ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| เสมอ ((A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| ปิด ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPa | ||||
| แบบ | แม็กซ์ | หน่วย | |||
| ความไม่เส้นตรง | ± 015 | ± 03 | % F.S | ||
| ความซ้ํา | 0.05 | 0.1 | % F.S | ||
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | ||
| การออกออฟเซต 0 | 0±1 | 0±2 | mV | ||
| ผลิตแบบเต็มขนาด | 100 ± 10 | 100±30 | mV | ||
| 0 ออฟเซตเทมป์ ดริฟท์ | ± 05 | ± 1 | % F.S | ||
| อุณหภูมิขนาดเต็ม | ± 05 | ± 1 | % F.S | ||
| อุปสรรค Temp. | 0 ~ 70 | oC | |||
| อุณหภูมิการทํางาน | -20~80 | oC | |||
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | |||
| ความจุเกินที่ยอมรับ | รับค่าที่เล็กที่สุดระหว่าง 3 เท่าของขนาดเต็มหรือ 80MPa | ||||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | ||||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | |||
| วัสดุของแผ่นฉาก | 316L | ||||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | ||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | ||||
| โชค | 100 กรัม 11 มม. | ||||
| เวลาตอบสนอง | ≤ 1 ms | ||||
| ปริมณฑล O-ring | ยางไนทรีล หรือยางฟลอโร | ||||
| การเติมกลาง | น้ํามันซิลิคอน | ||||
| น้ําหนัก | ~ 15 กรัม | ||||
| ปริมาตรจะถูกทดสอบในสภาพต่อไปนี้: 10V @ 25oC | |||||
| การก่อสร้างของเซ็นเซอร์ความดันซิลิคอนขนาดเล็ก | |
| ประเภท 1 | |
| ประเภท 2 | |
| การเชื่อมต่อไฟฟ้าและการชดเชย |
|
| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
ความต้องการอากาศ ความแน่น
2ระหว่างการประกอบของบ้าน, ให้แน่ใจว่ามันถูกจัดตั้งตั้งตรงและใช้แรงกดดันที่เท่าเทียมกันเพื่อหลีกเลี่ยงการจับหรือทําลายแผ่นการชําระเงิน
3หากสื่อการวัดไม่เข้ากันได้กับแผ่นส่วนกลางและวัสดุเรือน (316L) ควรให้คําแนะนําพิเศษเมื่อวางคําสั่ง
4หลีกเลี่ยงการกดเซ็นเซอร์แดนกลางด้วยมือหรือวัตถุคม เพื่อป้องกันความเสียหายของแกนเนื่องจากการบิดเบือนแดนกลางหรือเจาะ
5. ปิดประตูความดันของแกรนด์ความดันเปิดให้กับบรรยากาศและป้องกันการเข้าของน้ํา, คันน้ํา, หรือสื่อ corrosive ในห้องความดันลบแกรนด์
6. หากมีการเปลี่ยนแปลงใด ๆ ในสายปิน, ติดตามฉลากบนแกนจริงเพื่ออ้างอิง
