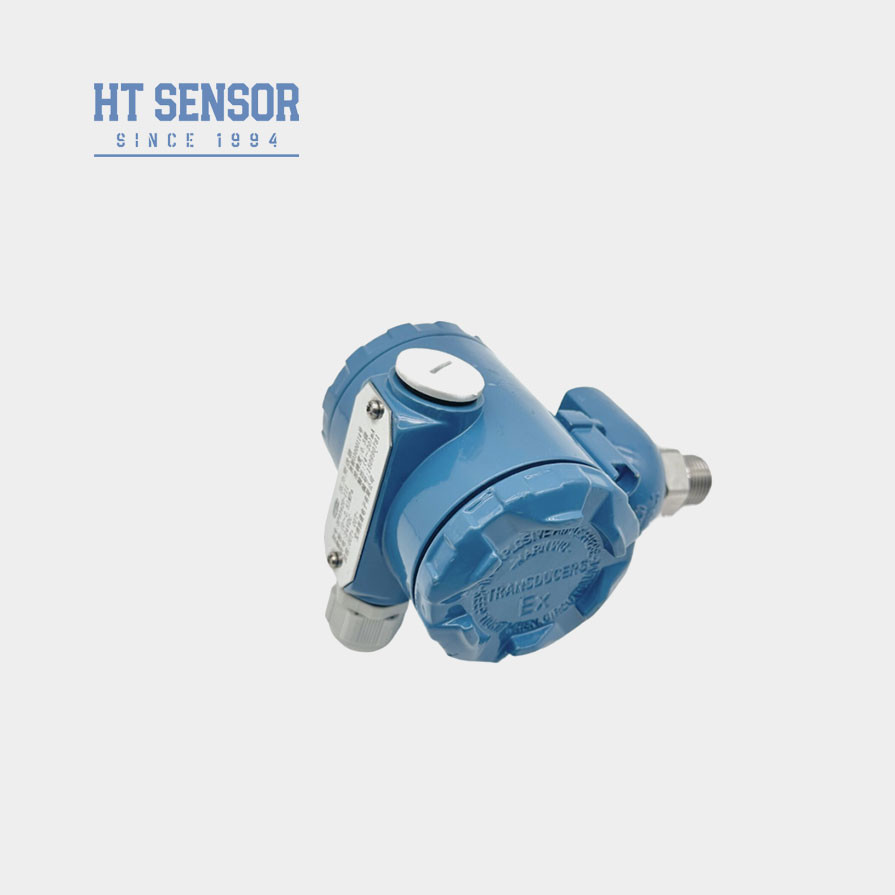

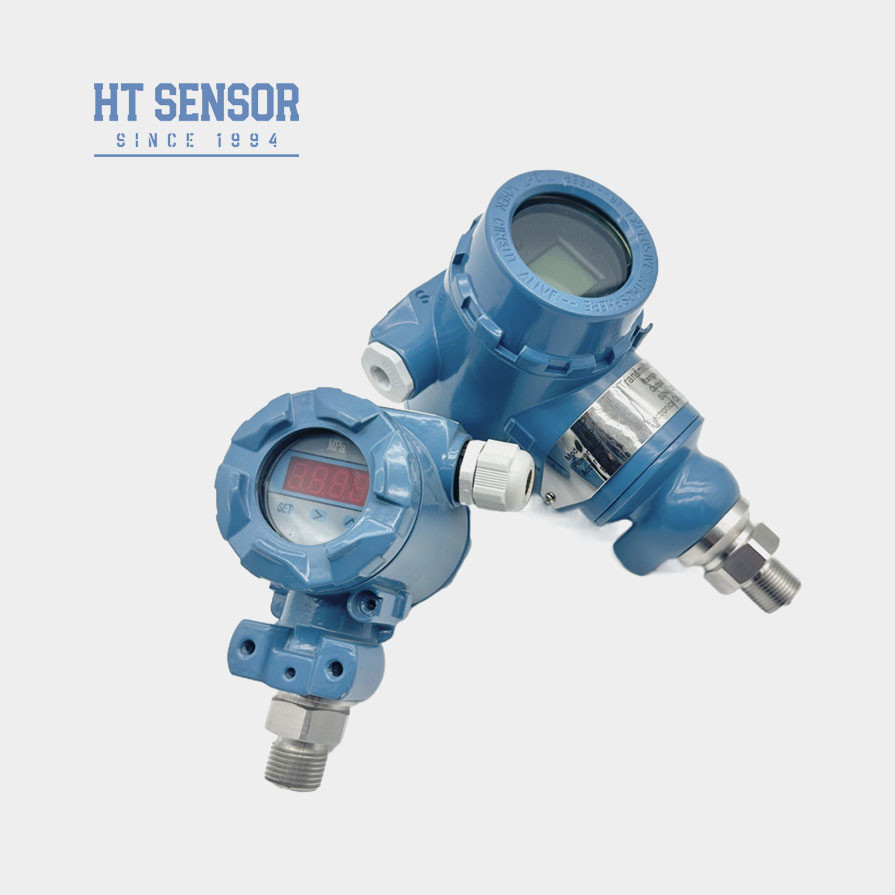

เครื่องส่งเซนเซอร์แรงดันอุตสาหกรรม สําหรับระบบควบคุมแบบไฮดรอลิกและปนิวเมติก
Product Details
| รุ่น NO.: | BP93420-III | พลัง: | 12-36Vdc |
|---|---|---|---|
| output: | 4-20mA สามารถใช้กับ HART หรือ RS485 | น้ําหนัก: | ~0.8kg |
| ประเภทแรงดัน: | กวัด, ความดันสุทธิ, ความดันปิด | สาเหตุ: | บาวจี ประเทศจีน |
| รหัส Hs: | 9026201090 | ประเภทโครงสร้าง: | เครื่องส่งสัญญาณความดัน |
| สื่อการวัด: | ของเหลว แก๊ส กาวเครื่องดื่มและอื่นๆ | เกรดความแม่นยำ: | 00.5% F.S 0.25% F.S |
| ระยะความดัน: | -100kpa...0kpa ~10kpa...60MPa | ||
| เน้น |
เครื่องส่งเซ็นเซอร์แรงดันแบบปนูเมติก,เครื่องส่งเซนเซอร์แรงดันไฮดรอลิก,เครื่องส่งเซ็นเซอร์แรงดันอุตสาหกรรม |
||
Product Description
เครื่องส่งเซนเซอร์แรงดันอุตสาหกรรมสําหรับระบบควบคุมไฮดรอลิกและปนิวเมติก เครื่องส่ง
BP93420-IIIเครื่องตรวจความดันอุตสาหกรรม
การแนะนําเครื่องตรวจความดันอุตสาหกรรม:
BP93420-III เครื่องส่งเซ็นเซอร์ความดันอุตสาหกรรม ประกอบด้วยโมดูลเซ็นเซอร์ความดัน และบอร์ดวงจรที่ฉลาด ส่วนเซ็นเซอร์ฉลาดประกอบด้วยเซ็นเซอร์ความดันซิลิคอนเครื่องวงจรตรวจจับแผ่นฉากวัด, เครื่องตรวจวัดอุณหภูมิและวงจรการชําระอุณหภูมิบอร์ดวงจรฉลาดประกอบด้วยตัวควบคุมไมโครคอมพิวเตอร์และวงจรด้านนอกเพื่อให้สําเร็จการแปลงสัญญาณความดันเป็นสัญญาณไฟฟ้า. ใช้ในอุตสาหกรรมเพื่อวัดความดันของของเหลว ก๊าซหรือควัน
ลักษณะสินค้าของเครื่องตรวจความดันอุตสาหกรรม:
1ระยะการวัดที่กว้างขวาง รูปแบบอินเตอร์เฟซความดันที่หลากหลาย และระดับการป้องกัน IP65
2รูปแบบสัญญาณออกที่หลากหลาย ปรับและแสดง
3ปรับจุดศูนย์และขนาดเต็ม
4คอร์ใช้ซิลิคอนระบายความละเอียดสูงและความสามารถสูงเครื่องตรวจจับแรงดันแบบ Piezoresistive
การใช้งานของเครื่องตรวจความดันอุตสาหกรรม:
1เหมาะสําหรับการวัดความดันของก๊าซและของเหลวที่ไม่รังเกียจในเหล็กไร้ขัด 316L
2น้ํามัน เคมี โลหะ พลังงาน และไฮดรอโลจี
3การวัดและควบคุมความดันในสภาพแวดล้อมอุตสาหกรรมกลางแจ้งที่รุนแรง
4. ใช้ในระบบควบคุมแบบไฮดรอลิกและแบบปนูเมติก
| ปริมาตรการทํางานของเครื่องตรวจความดันอุตสาหกรรม | |
| ระยะการวัด | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา | ≤ ± 0.1% FS |
| ไฮสเตเรซิส | ≤ ± 0.1% FS |
| ความมั่นคงระยะยาว | ± 0.1% F.S/ปี ((ปกติ) ± 0.2% F.S/ปี ((สูงสุด |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | อลูมิเนียมสลัด |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ex ia IIC T6 กา |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~ 1.2 กิโลกรัม |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| ระเบียบสื่อสาร RS485 | 3.6 ~ 30V / แบตเตอรี่ | 4 สาย |
| ทิปการสั่งซื้อ |
1เมื่อเลือกผลิตภัณฑ์ กรุณาให้แน่ใจว่าสื่อที่ทดสอบเข้ากันได้กับส่วนที่ติดต่อของผลิตภัณฑ์
2เมื่อสั่งซื้อ โปรดสังเกตว่าสินค้ากันระเบิด ไม่รวมหัวจอดิจิตอล
3.เมื่อสั่งซื้อตัวส่งสัญญาณที่มีหัวจอ LCD หรือ LED การให้พลังงานของตัวส่งสัญญาณไม่ควรต่ํากว่า 20VDC
4เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือ เราแนะนําให้คุณติดตั้งอุปกรณ์ป้องกันฟ้าคะนองในสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และการจําหน่ายพลังงานถูกเชื่อมไว้อย่างน่าเชื่อถือ
5ระยะอุณหภูมิการทํางานที่ระบุของแหวน O ยางฟลอรีนคือ -20 °C ~ 250 °C เมื่ออุณหภูมิการทํางานของผลิตภัณฑ์ต่ํากว่า -20 °C ควรเลือกแหวนประปาชนิด EPDM O
6. สายเคเบิลไม่ได้รวมโดยซ่อนข้าง. เมื่อการสนับสนุนสายเคเบิลที่จําเป็น: หากไม่มีคําแนะนําพิเศษ, วัสดุเคเบิลพอลิเอเธลีนสามารถใช้ได้. หากคุณต้องการวัสดุเคเบิลที่แตกต่างกันกรุณาระบุในใบสั่งซื้อ.
7ในกรณีที่มีความต้องการพิเศษ เช่น การสั่นแรงแรง, พลังการกระแทกทันที, การแทรกแซงไฟฟ้าแม่เหล็กแรงหรือ RF, กรุณาแจ้งเราและระบุในคําสั่ง.
| คู่มือการสั่งซื้อ | ||||||||
| BP93420XX | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| IB | เครื่องส่งความดันทั่วไป | IX | แสดงเครื่องส่งแรงดัน | |||||
| IE | เครื่องส่งแรงกดกดบินที่ทนต่อการกระแทก | IIC/III | อุตสาหกรรมทั่วไป / เครื่องส่งแรงดันจอ | |||||
| IF | เครื่องส่งแรงดันกันความชื้น | IIE/IIIE | เครื่องส่งความดันทั่วไป/จอ | |||||
| IN | เครื่องส่งแรงดันพิเศษเครื่องปรับอากาศ | |||||||
| IC | เครื่องส่งความดันอุณหภูมิสูง | |||||||
| IQ/IQT | กล่องฉากใหญ่ / เครื่องส่งความดันอุณหภูมิสูง | |||||||
| ระยะการวัด | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa หรือ MPa | X: แสดงระยะวัดจริง | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | 2088 กล่องอุตสาหกรรม | |||||||
| B5 | 2088 กล่องอุตสาหกรรมที่มีจอแสดง | |||||||
| B6 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| G | ความดันเครื่องวัด | |||||||
| A | ความกดดันอย่างแน่นอน | |||||||
| S | ความดันมาตรฐานที่ปิด | |||||||
