| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | BP170 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | Western Union, L/C, T/T |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| รุ่น NO.: | BP170 | ปรับแต่ง: | OEM และ ODM |
|---|---|---|---|
| ใส่ออก: | 4-20mA/0.5-4.5VDC | วัสดุที่อยู่อาศัย: | 316LS.S หรือ 304S.S. |
| ประเภทแรงดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด | รายละเอียด: | เครื่องตรวจจับความดันซิลิคอน |
| สัญลักษณ์: | HTเซ็นเซอร์ | สาเหตุ: | จีน |
| ประเภท: | เครื่องตรวจจับความดันซิลิคอน | ระยะความดัน: | 0kPa ~ 10kPa... 40MPa |
| เน้น: | เครื่องตรวจจับความดันแบบ HT Series BP170,น้ํา BP170 เครื่องตรวจจับความดัน,น้ํามัน BP170 เครื่องตรวจจับแรงดัน |
||

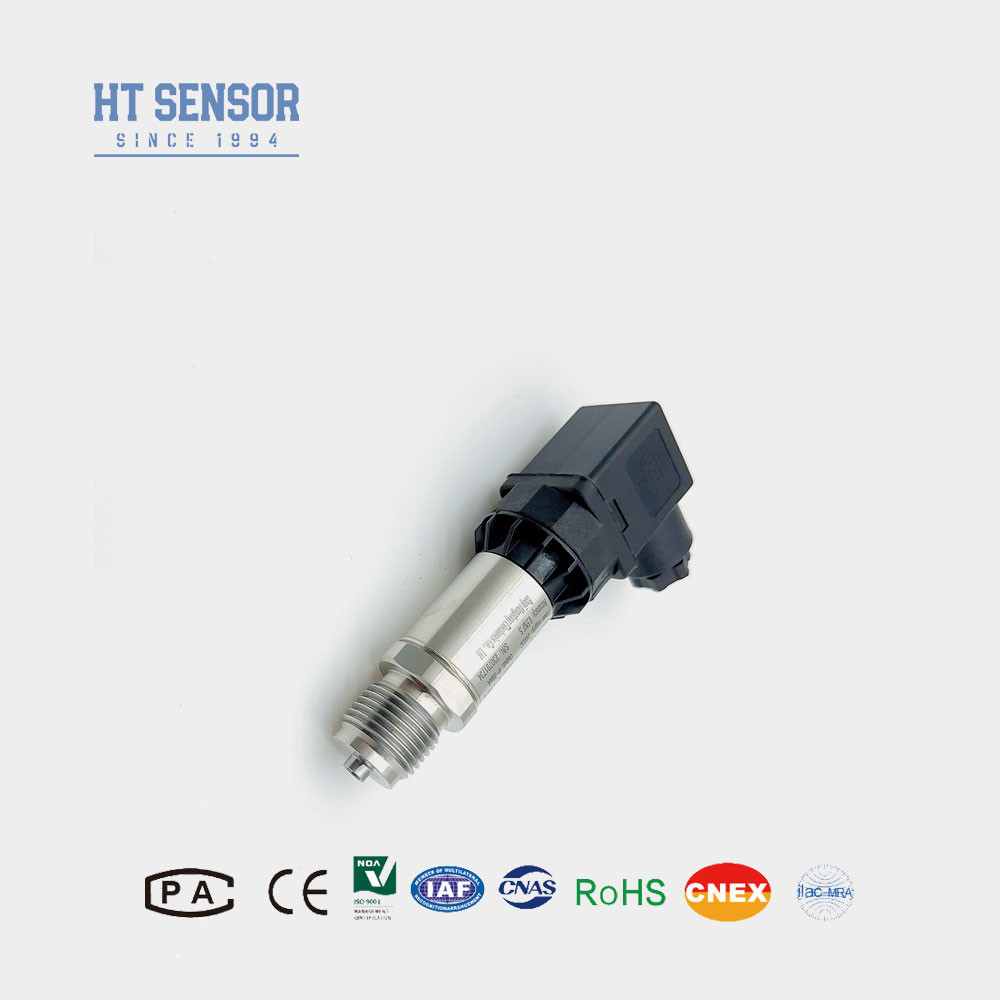

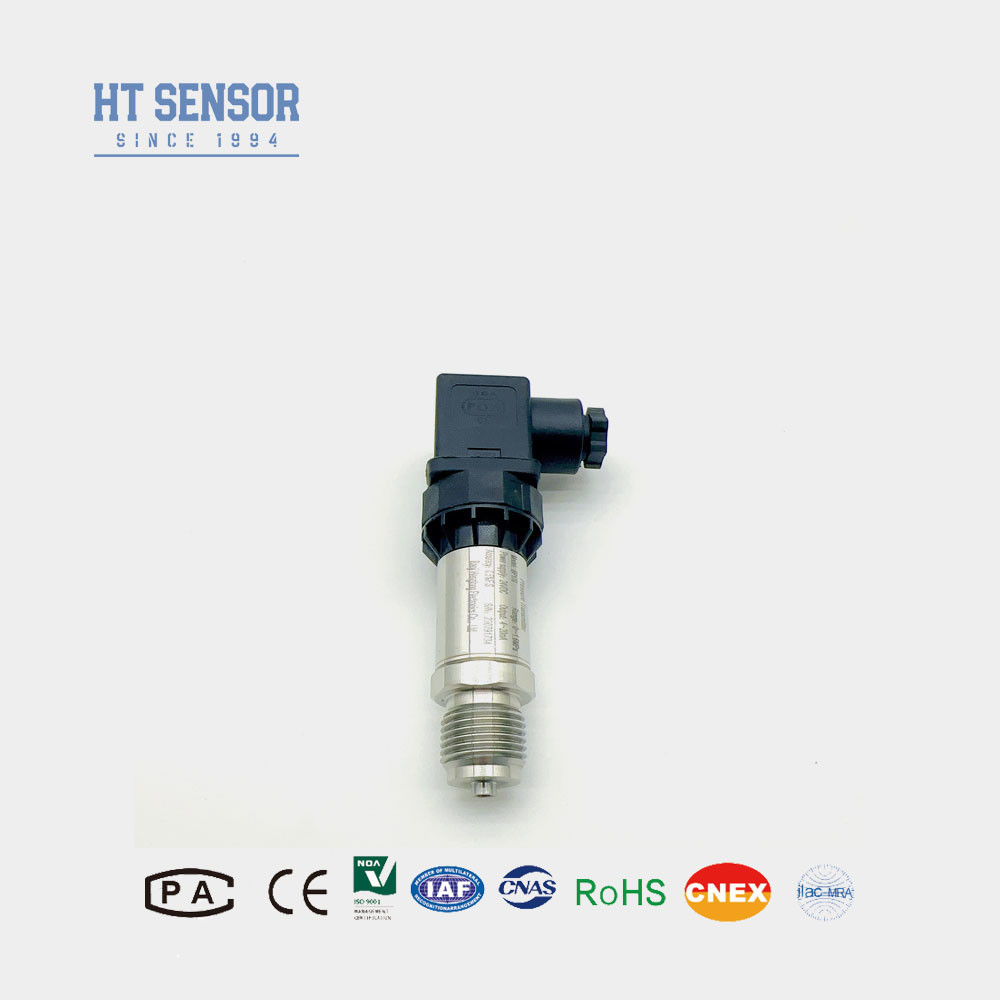

BP170 เครื่องส่งแรงดัน
การนําเสนอของเซ็นเซอร์ตัวส่งแรงดัน:
เซนเซอร์ตัวส่งความดัน BP170 ใช้แกนเซนเซอร์ที่เต็มไปด้วยน้ํามันประกอบด้วยซิลิคอนแบบหัก HT เป็นองค์ประกอบการวัดสัญญาณมันคือเซ็นเซอร์ที่ใช้กันทั่วไปที่สุดในอุตสาหกรรม, ซึ่งถูกใช้อย่างแพร่หลายในสภาพแวดล้อมอัตโนมัติอุตสาหกรรมที่เกี่ยวข้องกับการอนุรักษ์น้ําและพลังงานน้ํา การขนส่งทางรถไฟฟ้า อาคารฉลาด อัตโนมัติการผลิต ท้องอากาศทหาร, ปิโตรเคมี, ห้วยน้ํามัน, พลังงานไฟฟ้า, เรือ, เครื่องมือเครื่องจักร, ท่อท่อและอุตสาหกรรมอื่น ๆ
คุณสมบัติสินค้าของเซ็นเซอร์เครื่องส่งแรงดัน:
การใช้งานของเซนเซอร์แอนด์ทรัมเมอร์ความดัน:
| ปริมาตรการทํางานของเซ็นเซอร์ตัวส่งแรงดัน | |
| ระยะการวัด | 0kPa ~ 10kPa... 20MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา & ไฮสเตเรซิส | 0.1% FS |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((Typical) ± 0.2% F.S/Year ((Max.) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ex ia IIC T6 กา |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.25kg |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| การเลือก ตัวอย่างของเซ็นเซอร์ตัวส่งแรงดัน |
| ทิปการสั่งซื้อ |
1เมื่อเลือกผลิตภัณฑ์ กรุณาให้แน่ใจว่าสื่อที่ทดสอบเข้ากันได้กับส่วนที่ติดต่อของผลิตภัณฑ์
2เมื่อสั่งซื้อ โปรดสังเกตว่าสินค้ากันระเบิด ไม่รวมหัวจอดิจิตอล
3เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือแนะนําให้ผู้ใช้ติดตั้งอุปกรณ์ป้องกันฟ้าคะนองในสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และอุปกรณ์ประปาไฟฟ้าถูกเชื่อมโยงไว้ได้อย่างน่าเชื่อถือ.
4. ไม่มีสายไฟฟ้าโดยซ่อนข้าง. มีวัสดุสามที่มี หากต้องการ. หากไม่ระบุอย่างอื่น, วัสดุสายไฟฟ้าโพลีเอธิลีนสามารถถูกเลือก. หากคุณต้องการวัสดุสายไฟฟ้าที่แตกต่างกันกรุณาระบุในใบสั่งซื้อ.
5ในกรณีที่มีความต้องการพิเศษ เช่น การสั่นแรงแรง, การกระแทกทันที, การแทรกแซงไฟฟ้าแม่เหล็กแรงหรือความถี่วิทยุ, กรุณาแจ้งเราและระบุในคําสั่ง
| คู่มือสั่งซื้อของเซ็นเซอร์เครื่องส่งแรงดัน | |||||||||
| BP170X | เครื่องส่งแรงดันแบบแอนาล็อก | ||||||||
| รหัส | การก่อสร้าง | ||||||||
| 5 | พล็อก Packard | 6 | สายไฟตรงปิด 1.5 เมตร | ||||||
| 7 | มินิ ฮิชมันน์ คอนเนคเตอร์ | 8 | เครื่องเชื่อม Hirschmann ขนาดใหญ่ | ||||||
| ระยะการวัด | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa หรือ MPa |
X: แสดงระยะการวัดจริง | ||||||||
| รหัส | พลังงาน | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | อื่นๆ | ||||||||
| รหัส | สัญญาณออก | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||
| รหัส | การเชื่อมต่อความดัน | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | อื่นๆ ((¢50.4 แฟลนจ์) | ||||||||
| รหัส | การเชื่อมต่อไฟฟ้า | ||||||||
| B1 | ฮิชแมน | ||||||||
| B2 | PG7 | ||||||||
| B3 | สายเคเบิลปิด Outlet 1.5 เมตร | ||||||||
| B4 | อื่นๆ | ||||||||
| รหัส | ประเภทความดัน | ||||||||
| G | ความดันเครื่องวัด | ||||||||
| A | ความกดดันอย่างแน่นอน | ||||||||
| S | ความดันมาตรฐานที่ปิด | ||||||||
