| Place of Origin: | Baoji，China |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | ISO9001 |
| Model Number: | BP156 |
| Minimum Order Quantity: | 1 |
| ราคา: | negotiable |
| Packaging Details: | Standard Export Package |
| Delivery Time: | 5-8 work days |
| Payment Terms: | Western Union, L/C, T/T |
| Supply Ability: | 5000PCS/Month |
| Model NO.: | BP156 | Housing Material: | 304S.S or 316L |
|---|---|---|---|
| Pressure Type: | Gauge Pressure, Absolute , Sealed Pressure | Trademark: | HTsensor |
| Origin: | Baoji China | OEM: | Yes |
| Measuring Medium: | Liquid,Gas,Oil | เกรดความแม่นยำ: | ≤0.5%เอฟเอส |
| ระยะความดัน: | 0kpa~10kpa...20MPa | Output: | 4-20mA /0.5-4.5Vdc and so on |
| เน้น: | เครื่องตรวจจับความดันของเครื่องเย็น,เครื่องบดอากาศ เครื่องรับสัญญาณแรงดัน,Oem เครื่องตรวจจับแรงดัน |
||

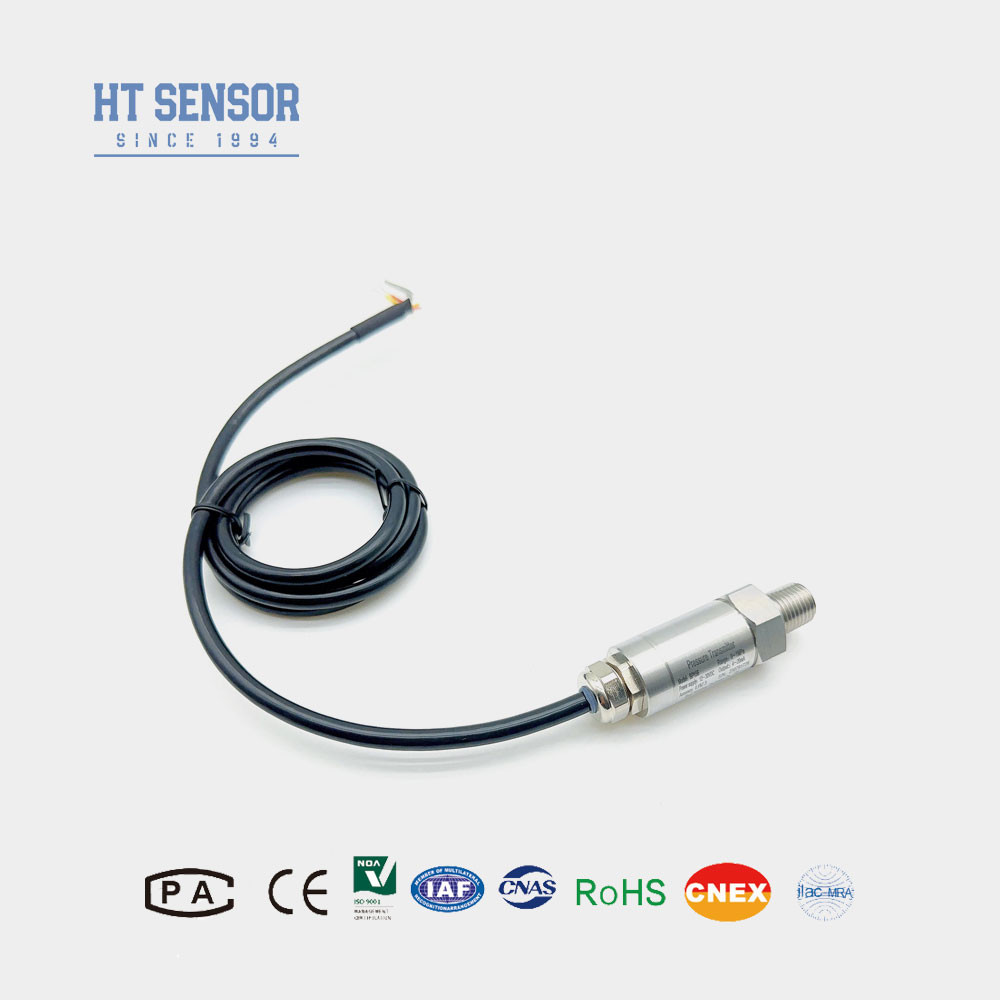

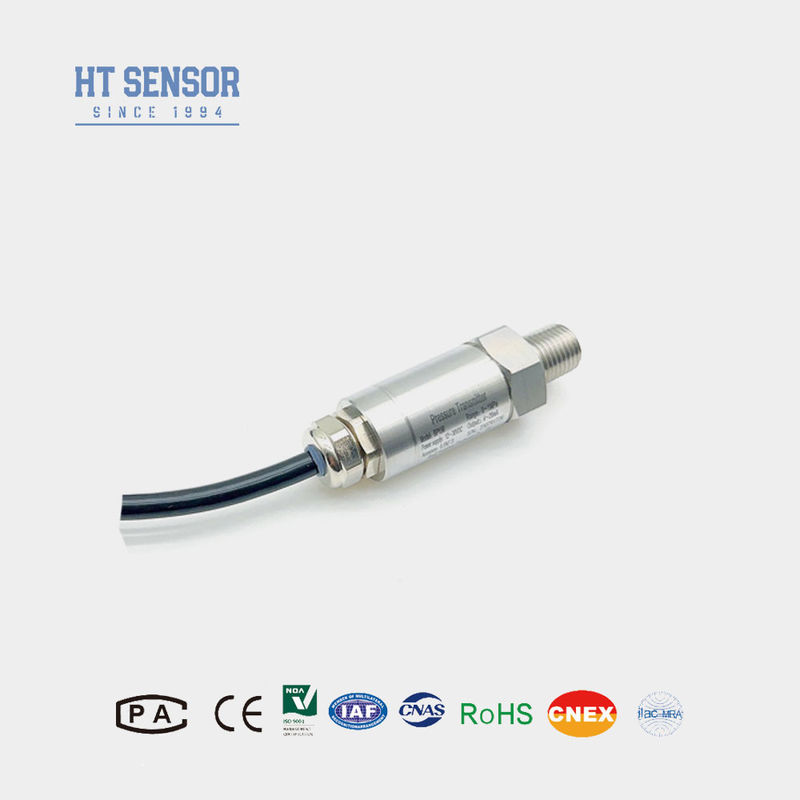

BP156 เครื่องส่งแรงดัน
การนําเสนอของเซ็นเซอร์ตัวส่งแรงดัน:
เซนเซอร์เครื่องส่งแรงดัน BP156 เป็นสินค้าที่มีประหยัด โดยเฉพาะเจาะจงสําหรับเครื่องปรับอากาศและอุปกรณ์เย็นมันรวมเทคโนโลยีล่าสุด และได้รับการออกอากาศด้วยวงจร PCB ที่มีประสิทธิภาพสูง ที่พัฒนาโดยบริษัทของเรา.ผลิตภัณฑ์แต่ละชนิดมีการทดสอบและการเก่าอย่างเคร่งครัด และมีรายงานของผู้ตรวจสอบอิสระ
ลักษณะสินค้าของเซ็นเซอร์เครื่องส่งแรงดัน:
1. ระยะการวัดที่กว้างขวาง โครงสร้างสแตนเลส รูปแบบการใช้แรงดันที่หลากหลาย
2. การออกแบบที่คอมแพคและเบา
การใช้งานของเซ็นเซอร์เครื่องส่งแรงดัน:
1การวัดความดันของก๊าซและของเหลวที่ไม่เกรี้ยวด้วยเหล็กไร้ขัด 316L
2ใช้ในอุตสาหกรรมการเรือและการบิน
| ปริมาตรการทํางานของเซ็นเซอร์ตัวส่งแรงดัน: | |
| ระยะการวัด | 0kPa ~ 10kPa... 20MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา & ไฮสเตเรซิส | 00.02% F.S. (ประเภท) 0.05% F.S. (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((Typical) ± 0.2% F.S/Year ((Max.) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ex ia IIC T6 กา |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.25kg |
| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
1เมื่อเลือกผลิตภัณฑ์ กรุณาให้แน่ใจว่าสื่อที่ทดสอบเข้ากันได้กับส่วนที่ติดต่อของผลิตภัณฑ์
2เมื่อสั่งซื้อ โปรดสังเกตว่าสินค้ากันระเบิด ไม่รวมหัวจอดิจิตอล
3เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือ เราแนะนําให้คุณติดตั้งอุปกรณ์ป้องกันฟ้าคะนองในสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และไฟฟ้าถูกเชื่อมไว้อย่างน่าเชื่อถือ
4. สายส่งแรงดันเป็นโพลีไวนิลเคลอไรด์ ความยาวโดยกําหนดของสายระดับของเหลว 1.5m และมีสามวัสดุที่จะเลือกจากสามารถใช้วัสดุเคเบิลพอลิเอธีเลนได้. หากคุณต้องการวัสดุสายไฟฟ้าที่แตกต่างกัน กรุณาระบุในใบสั่งซื้อ
5ในกรณีที่มีความต้องการพิเศษ เช่น การสั่นแรงแรง, พลังการกระแทกทันที, การแทรกแซงไฟฟ้าแม่เหล็กแรงหรือ RF, กรุณาแจ้งเราและระบุในคําสั่ง.
| คู่มือสั่งซื้อของเซ็นเซอร์เครื่องส่งแรงดัน | |||||||||
| BP15X | เครื่องส่งแรงดันแบบแอนาล็อก | ||||||||
| รหัส | การก่อสร้าง | ||||||||
| 5 | พล็อก Packard | 6 | สายไฟตรงปิด 1.5 เมตร | ||||||
| 7 | มินิ ฮิชมันน์ คอนเนคเตอร์ | 8 | เครื่องเชื่อม Hirschmann ขนาดใหญ่ | ||||||
| ระยะการวัด | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa หรือ MPa |
X: แสดงระยะการวัดจริง | ||||||||
| รหัส | พลังงาน | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | อื่นๆ | ||||||||
| รหัส | สัญญาณออก | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||
| รหัส | การเชื่อมต่อความดัน | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | อื่นๆ ((¢50.4 แฟลนจ์) | ||||||||
| รหัส | การเชื่อมต่อไฟฟ้า | ||||||||
| B1 | ฮิชแมน | ||||||||
| B2 | PG7 | ||||||||
| B3 | สายเคเบิลปิด Outlet 1.5 เมตร | ||||||||
| B4 | อื่นๆ | ||||||||
| รหัส | ประเภทความดัน | ||||||||
| G | ความดันเครื่องวัด | ||||||||
| A | ความกดดันอย่างแน่นอน | ||||||||
| S | ความดันมาตรฐานที่ปิด | ||||||||
