| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | BP9325 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| รายละเอียดการบรรจุ: | กล่อง |
| เงื่อนไขการชำระเงิน: | T / T, เวสเทิร์นยูเนี่ยน, |
| สามารถในการผลิต: | 10000 ชิ้น/เดือน |
| รุ่น: | BP9325 | ประเภทแกน: | เพรสเชอร์เซนเซอร์แบบพายโซรีซิสทีฟซิลิคอน |
|---|---|---|---|
| ความเข้ากันได้ของสื่อ: | อากาศ น้ำ และน้ำมัน | อุณหภูมิการชดเชย: | 0~70°ซ |
| สัญลักษณ์: | HTเซ็นเซอร์ | ประเภทแรงดัน: | เกจวัดแรงดันสัมบูรณ์แบบปิดสนิท |
| วัสดุที่อยู่อาศัย: | สแตนเลส | เอาต์พุตสัญญาณ: | ไอทูซี |
| การจัดอันดับ IP: | IP65 | เชื่อมต่อ: | G1/4 หรือ OEM |
| เน้น: | เครื่องตรวจความดันอุตสาหกรรมจากสแตนเลส เครื่องตรวจความดันอุตสาหกรรมBP9325-I2C,BP9325-I2C Industrial Pressure Sensor |
||

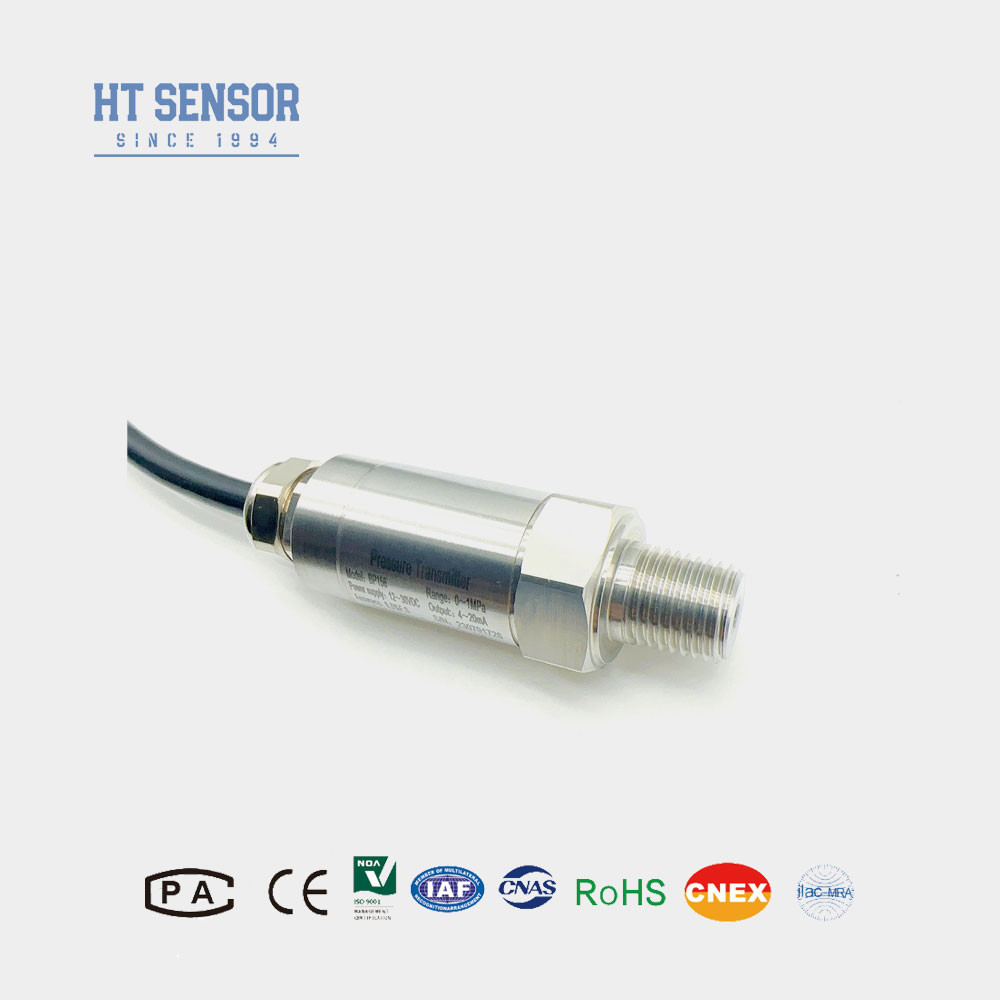

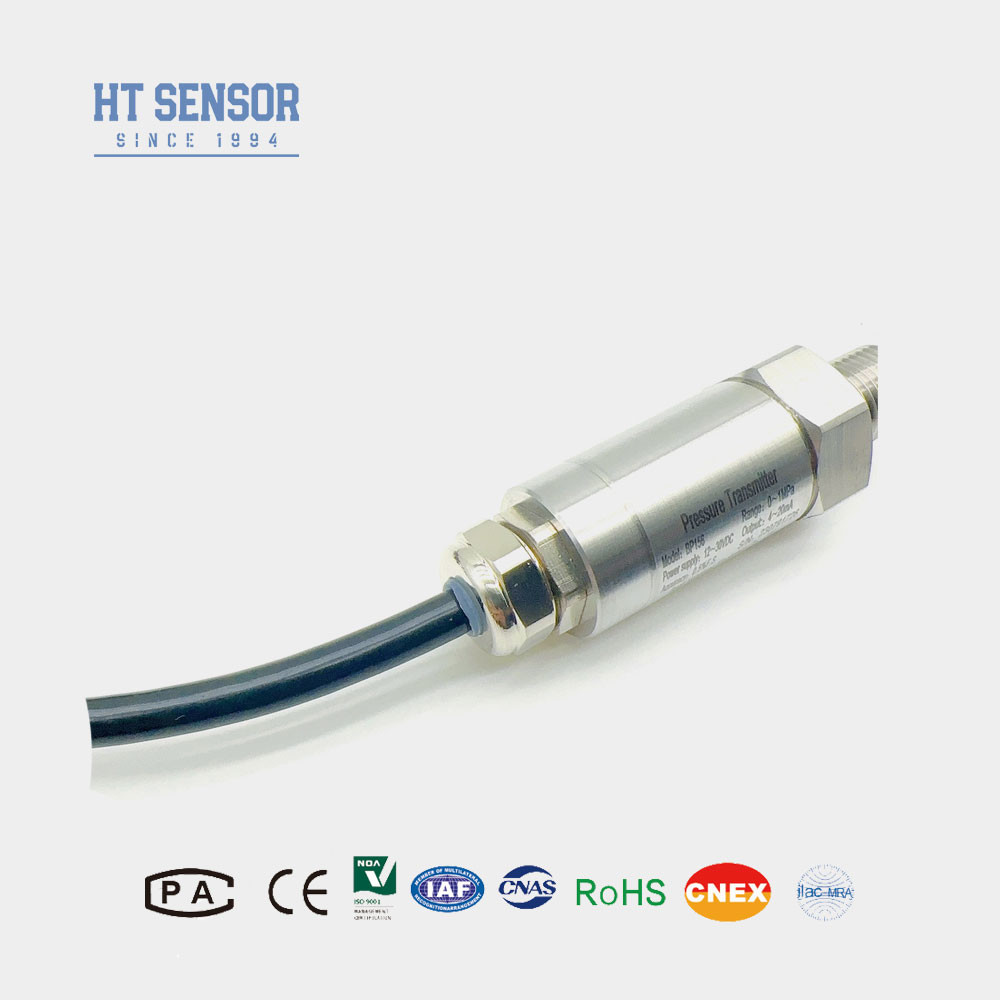

เครื่องตรวจความดันอุตสาหกรรม BP9325-I2C ด้วยวัสดุเหล็กไร้สแตนเลสเพื่อความทนทาน
BP9325-I2C ซิลิคอน Piezoresistive เครื่องตรวจจับความดัน
การนําเสนอผลิตภัณฑ์ เครื่องตรวจความดันอุตสาหกรรม
เซนเซอร์ความดัน BP9325-I2C ใช้แกนที่เต็มไปด้วยน้ํามันจากซิลิคอนเปียซอริสติฟิควงจรการประมวลผลสัญญาณตั้งอยู่ในบ้านเหล็กไร้ขัด, การแปลงสัญญาณเซ็นเซอร์เป็นสัญญาณผลิต IIC มาตรฐาน สินค้าได้รับการทดสอบอย่างเข้มข้นและการกรองการเก่าสําหรับส่วนประกอบ, ผลิตภัณฑ์ครึ่งเสร็จและผลิตภัณฑ์เสร็จรับประกันผลงานที่มั่นคงและน่าเชื่อถือ.
ลักษณะสินค้าของเซ็นเซอร์แรงดันอุตสาหกรรม
| ปริมาตรการทํางานของเซ็นเซอร์ความดันอุตสาหกรรม BP9325-I2C | |
| ระยะทาง | - 100kPa...0 ̇ 35kPa...3.5MPa...100 MPa |
| ประเภทความดัน | ความดันขนาด, ความดันนิยม |
| พลังงาน | 3.0V ∙ 3.6V DC |
| สัญญาณออก | ไดจิทัล I2C (ความดัน อุณหภูมิ) |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของระยะหมาย |
| ความแม่นยํา @ 25°C | ±0.25% (ทั่วไป) ±0.5% (สูงสุด) |
| ความซ้ําและการกระตุ้น | 00.02% F.S (ทั่วไป) 0.05% F.S (สูงสุด) |
| ความมั่นคงระยะยาว | ±0.1% F.S/ปี (ทั่วไป) ±0.2% F.S/ปี (สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิศูนย์ | ± 0.02% F.S/°C (≤ 100KPa), ± 0.01% F.S/°C (> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/°C (≤ 100KPa), ± 0.01% F.S/°C (> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | -20-70°C ((≤10MPa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -30°C~80°C |
| อุณหภูมิในการเก็บ | -40°C ~ 120°C |
| กระแสทํางานต่อเนื่อง | <3 mA DC |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 50MΩ @50V DC |
| ระดับการป้องกัน | IP65 |
| O-ring | ผืนยางฟลอเรอร์ |
| น้ําหนัก | ~0.4kg |
โปรต็อกอลการสื่อสาร
BP-I2C ใช้โปรโตคอลบัส I2C สําหรับการสื่อสารกับอุปกรณ์ภายนอก การสื่อสารข้อมูลทั้งหมดเริ่มจาก MSB โดยที่ตั้งค่าที่อยู่ของอุปกรณ์ I2C 7 บิตคือ 0x78BP-IIC ทําหน้าที่เป็นอุปกรณ์ I2C slave, และอุปกรณ์หลักสามารถสื่อสารกับมันโดยใช้รูปแบบคําสั่งต่อไปนี้::
เมื่อ BP-I2C ตั้งค่าออกเป็นดิจิตอล (ใช้คําสั่ง I2C 0xAC) B[23:0] จะออกเป็น 3 ไบท์ ตามลําดับ ผู้ใช้สามารถแปลงเป็นเปอร์เซ็นต์ได้ง่าย โดยใช้สูตรต่อไปนี้
เมื่อใช้คําสั่ง 0xAC I2C ในการอ่านข้อมูลที่ปรับขนาด 5 บาท, ข้อมูลอุณหภูมิจะถูกให้โดยสองไบต์สุดท้ายของข้อมูล 16 บาท.ผู้ใช้สามารถแปลงค่า T เป็นอุณหภูมิจริงได้ง่าย โดยใช้สูตรต่อไปนี้:
หมายเหตุ: ปริมาตรฐานของสะพานคือ 10% ~ 90%, จุดศูนย์ของสะพานเซ็นเซอร์ตรงกับ 10%, จุดเต็มตรงกับ 90%. ปริมาตรฐานของเซ็นเซอร์ไม่ได้ผลิตค่าอุณหภูมิ.การออกอุณหภูมิต้องการการปรับแต่ง.
