2 โครงสร้างสวิทช์จอจอจอ จอจอดิจิตอลอุตสาหกรรมที่มีสัญญาณเตือนสูง / ต่ํา และสูง / สูง
Product Details
| รุ่น NO.: | BPK-IV | การใช้งาน: | อุตสาหกรรม |
|---|---|---|---|
| โครงสร้าง: | มาตรวัดจอแสดงผล | แพ็คเกจการขนส่ง: | บรรจุส่งออกมาตรฐานพร้อมกล่อง |
| สาเหตุ: | บาวจี ประเทศจีน | การรับประกัน: | 2 ปี |
| ช่วงการวัด: | อุปกรณ์อุตสาหกรรมความดันกลาง | สวิตช์: | 2 สลับ |
| เน้น |
โครงสร้างการแสดงภาพ เครื่องวัดดิจิตอลอุตสาหกรรม,2 Switch Industrial Digital Gauges |
||
Product Description
คําอธิบายสินค้า
เครื่องวัดดิจิตอลอุตสาหกรรมที่มีสวิตช์สัญญาณเตือนสูง/ต่ํา และสูง/สูง-สูง

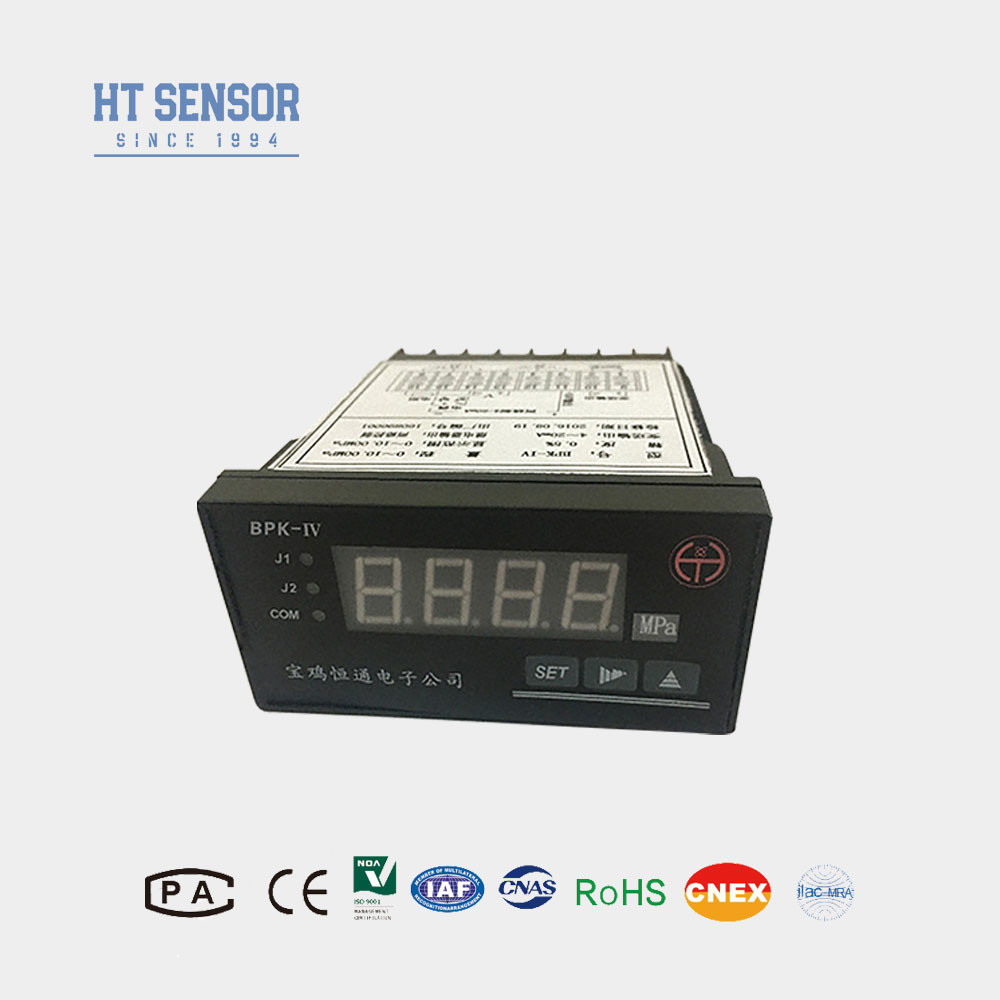

เครื่องวัดความดัน BPK-IV
คําแนะนํา:
1. สามารถเลือก RTDS, thermocouples หรือสัญญาณเข้ามาตรฐานต่าง ๆ (ดูตาราง) ระยะการแสดงสามารถปรับขนาดสําหรับสัญญาณไม่เส้นตรงหรือตั้งสําหรับสัญญาณเส้นตรง
2. การส่งสัญญาณแยกออกคือความละเอียด 12 บิต
3. 2 การออกเรเล่ สามารถตั้งแบบการกระทําเตือนสูง/ต่ํา,สูง/สูง-สูงหรือต่ํา/ต่ํา-ต่ํา
รายละเอียด
1. โวลเตชั่นไฟฟ้า:220VAC /24VDC(±10%)
2- อุณหภูมิบริเวณ: 0 ~ 50oC; ความชื้นสัมพันธ์: ≤ 85% ก๊าซที่ไม่เกรี้ยว
3. สัญญาณเข้า ระดับการแสดงและปริมาตรที่เกี่ยวข้อง: ((ดูตาราง1)
ตารางที่ 1
| รหัสสัญญาณเข้า | สัญญาณเข้า | ขนาดการแสดง | การแก้ไข | ความแม่นยํา | อุปทานการเข้า |
| 00 | T TC | 0 ~ 400oC | 1oC | 00.2% | 100K |
| 01 | R TC | 0 ~ 1600oC | 1oC | 00.2% | 100K |
| 02 | J TC | 0 ~ 1200oC | 1oC | 00.2% | 100K |
| 03 | WRe3-WRe25 TC | 0 ~ 2300oC | 1oC | 00.2% | 100K |
| 04 | B TC | 350 ~ 1800oC | 1oC | 00.2% | 100K |
| 05 | S TC | 0 ~ 1600oC | 1oC | 00.2% | 100K |
| 06 | K TC | 0 ~ 1300oC | 1oC | 00.2% | 100K |
| 07 | E TC | 0 ~ 900oC | 1oC | 00.2% | 100K |
| 08 | Pt100 RTD | -200 ~ 600 °C | 0.1 °C | 00.2% | (0.2mA) |
| 09 | Cu50 RTD | -50.0 ~ 150.0oC | 0.1 °C | 00.2% | (0.2mA) |
| 10 | ความดันระยะไกล 0~375Ω | ขั้นต่ําและขั้นสูงของขอบเขตสามารถกําหนดจาก -1999 ถึง 9999 | วงกว้างของการแสดงภาพเป็นต่อเนื่องจาก -1999 ถึง 9999 โดยใช้ตัวอย่าง A/D 16 บิต | 00.2% | (0.2mA) |
| 11 | 0 ~ 75mV แบ่งกระแสไฟฟ้า | 00.1% | 100K | ||
| 12 | 0 ~ 30mV | 00.1% | 100K | ||
| 13 | 0 ~ 5V สัญญาณมาตรฐาน | 00.1% | 100K | ||
| 14 | สัญญาณมาตรฐาน 1 ~ 5V | 00.1% | 100K | ||
| 15 | 0 ~ 10V สัญญาณมาตรฐาน | 00.1% | 100K | ||
| 16 | สัญญาณมาตรฐาน 0 ~ 10 mA | 00.1% | 20Ω | ||
| 17 | สัญญาณมาตรฐาน 0 ~ 20 mA | 00.1% | 20Ω | ||
| 18 | สัญญาณมาตรฐาน 4 ~ 20 mA | 00.1% | 20Ω |
ตาราง 2
| การส่งสัญญาณออก | ปัจจุบันผลิต | พื้นที่ใช้ในการส่ง | โลตติจ์แยก | แม็กซ์ การแก้ไข |
ความแม่นยํา | ความจุ | โลตติจ์วงจรเปิด |
| 00 | 4 ~ 20 mA | ส่งข้อมูลภายในวงกว้างไปยังสัญญาณปัจจุบันมาตรฐาน | 1500V | 12 บิต | 00.3% | ≤ 500Ω | 15V |
| 01 | 0 ~ 20mA |
ผลิตภัณฑ์นี้มีเพียง 4 ~ 20mA หรือ 0 ~ 20mA สัญญาณปัจจุบันการออก หากผู้ใช้งานต้องการปริมาตรการส่งสัญญาณปริมาตรการออกแรงดันมันสามารถปรับแต่งจากผู้ผลิตหรือเชื่อมต่อตัวเอง 250 หรือ 500 ohm ความต้านทานสําหรับ 1 ~ 5V หรือ 0 ~ 5V, ความดันและความต้านทาน 0 ~ 10V (หมายเหตุ: ความแม่นยําของความต้านทานมีผลต่อความแม่นยําของความดันการส่งออกโดยตรง)
5.Relay ความจุสัมผัสการออก: ((ดูตาราง 3)
ตาราง 3
| 250V/120V | 120V/48V | < 48V | อายุการใช้งาน | ||||
| AC | DC | AC | DC | AC | DC | >100000 ครั้ง |
|
| ขนาดความแรงปัจจุบันสูงสุด (ความหน่วงต่อต้าน) | 3A | 2A | 4A | 3A | 5A | 4A | |
| ปัจจุบันสูงสุด (ภาระ inductive) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A | |
6อีพลังงาน DC24V/30mAมันสามารถให้พลังงานกับเครื่องส่งสัญญาณได้
7กับฟังก์ชันการชดเชยอุณหภูมิอัตโนมัติสําหรับเซ็นเซอร์เทอร์โมคอปเปอร์.
8กับฟังก์ชันป้องกันการตัดต่อ
| รุ่น | มิติของกรอบ | ขนาดการออกของแผ่น ((mm) | หมายเหตุ |
| BPK-IIIS1 | 160×80×80 ((แนวราบ) | 152+08× 76+07 | |
| BPK-IV | 96×48×112 ((แนวราบ) | 92+07× 44+05 | |
| BPK-IIIN1 | 80×160×80 ((แนวตั้ง) | 76+07×152+08 | |
| BPK-IIIN2 | 48×96×112 ((แนวตั้ง) | 44+05×92+07 | |
| BPK-IIIF1 | 96×96×112 (สี่เหลี่ยม) | 92+07×92+07 | |
| BPK-IIIF2 | 48×48×108 ((สี่เหลี่ยม) | 44+05× 44+05 | พร้อมหลอดเตือน J2 โดยไม่มี J2 relay |
| BPK-IIIF3 | 72×72×112 | 67+07× 67+07 |
| บริษัท |
