10KPa ~ 70MPa ซิลิคอนเซนเซอร์ความดัน ซินเซอร์ความดัน Piezoresistive
Product Details
| รุ่น NO.: | HT19V | ประเภทเธรด: | ไม่ |
|---|---|---|---|
| ประเภทสายไฟ: | สี่สาย | สื่อการวัด: | ก๊าซและของเหลว |
| ระยะทาง: | 0-10kpa~60mpa | output: | เอ็มวี |
| ประเภทแรงดัน: | G/A/S | จัดหา: | 5-10VDC |
| รหัส Hs: | 9026209090 | สามารถในการผลิต: | 20,000 ชิ้น / เดือน |
| ประเภท: | เพรสเชอร์เซนเซอร์แบบพายโซรีซิสทีฟ | วัสดุ: | สแตนเลส |
| การปรับแต่ง: | มีให้บริการ OEM และ ODM | ||
| เน้น |
เครื่องตรวจจับความดันซิลิคอน 10kpa,เครื่องตรวจจับความดันซิลิคอน Piezoresistive,เครื่องตรวจจับความดันซิลิคอน 70MPa |
||
Product Description
HT19V เครื่องตรวจจับความดันซิลิคอน Piezoresistive
การนําเสนอเซ็นเซอร์ความดันซิลิคอน
หัวใจของเซ็นเซอร์ความดันซิลิคอน HT19 เป็นธาตุซิลิคอนกระจายที่มั่นคงสูงเครื่องตรวจจับความดันซิลิคอนแบบ Piezoresistive แพ็คในกระเป๋าเหล็กไร้ขัด 316LHT19V คอมเปาเซนต์ถูกนําเสนอในแพคเกจ weldable หรือกับหลากหลายของ fittings threaded เช่น 1/4 และ 1/8NPT, 1/4BSP รวมถึง fittings กระบวนการที่กําหนดเอง
การชําระค่าตอบแทนโซนอุณหภูมิที่กว้าง การปรับความต้านทานเลเซอร์ การทดสอบการแก่ตัว เพื่อให้การทํางานของผลิตภัณฑ์มั่นคงและมีความน่าเชื่อถือสูง
ลักษณะสินค้าของ เครื่องตรวจจับความดันซิลิคอน Piezoresistive
• สามารถติดตั้งได้ด้วยรัดรัด O-ring
• พื้นผิวที่ชื้นจากสแตนเลส
• เสริม
• ASIC ปรับระดับ
• ค่าเฉพาะอย่างยิ่ง
• ตัวเลือกสายเคเบิล
การใช้งานของเซ็นเซอร์ความดันซิลิคอน:
1เหมาะสําหรับการวัดความดันของก๊าซและของเหลวที่รุนแรง
2. ใช้ในระบบควบคุมกระบวนการ เพื่อเฝ้าระวังและควบคุมความดัน
ประสิทธิภาพไฟฟ้าของเซ็นเซอร์ความดันซิลิคอน:
1.ไฟฟ้า: ≤10VDC
2.สภาวะประจํา ความดันออก: 50% ของค่าเข้า (ปกติ)
3.ความคับในทางเข้า:4KΩ~20KΩ
4.อุปสรรคการออก:2.5KΩ~6KΩ
5การเชื่อมต่อไฟฟ้า: สายไฟฟ้าอุณหภูมิสูง 100 มิลลิเมตร
| ปริมาตรการทํางานของเซ็นเซอร์ความดันซิลิคอน:. | ||||||
| ระยะการวัด | กว้าง ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| เสมอ ((A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | |||||
| ปิด ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | |||||
| แบบ | แม็กซ์ | หน่วย | ||||
| ความไม่เชิงเส้น | ± 015 | ± 03 | % F.S | |||
| ความซ้ํา | 0.05 | 0.1 | % F.S | |||
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | |||
| การออกออฟเซต 0 | 0±1 | 0±2 | mV | |||
| ผลิตแบบเต็มขนาด | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100 ± 1 | 100±2 | mV | |||
| 0 ออฟเซตเทมป์ ดริฟท์ | ≤20KPa | ± 1 | ± 25 | % F.S | ||
| ≥35kPa | ± 08 | ± 15 | % F.S | |||
| อุณหภูมิขนาดเต็ม | ≤20KPa | ± 1 | ± 2 | % F.S | ||
| ≥35kPa | ± 08 | ± 15 | % F.S | |||
| อุปสรรค Temp. | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| อุณหภูมิการทํางาน | -20~80 | oC | ||||
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | ||||
| ความจุเกินที่ยอมรับ | รับค่าที่เล็กกว่าระหว่าง 3 เท่าของขนาดเต็มหรือ 120MPa | |||||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | |||||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | ||||
| วัสดุของแผ่นฉาก | 316L | |||||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | |||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | |||||
| โชค | 100 กรัม 11 มม. | |||||
| เวลาตอบสนอง | ≤ 1 ms | |||||
| ปริมณฑล O-ring | ยางไนทรีล หรือยางฟลอโร | |||||
| การเติมกลาง | น้ํามันซิลิคอน | |||||
| น้ําหนัก | ~ 28 กรัม | |||||
| ปริมาตรจะถูกทดสอบในสภาพต่อไปนี้: 10V @ 25oC | ||||||
| การก่อสร้างของเซ็นเซอร์ความดันซิลิคอน | |

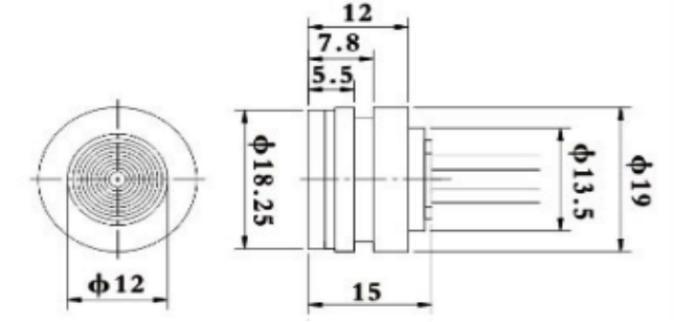

| < 3.5MPaS |  |

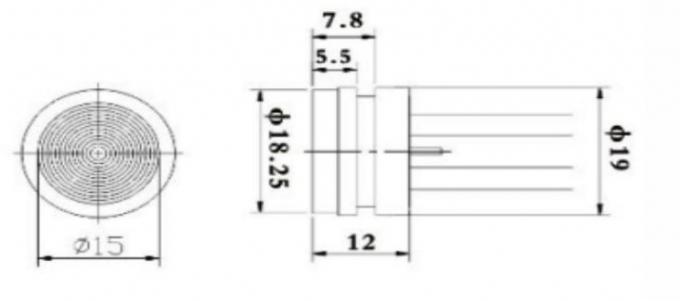

| ≥3.5MPaS < 40MPaS |
|

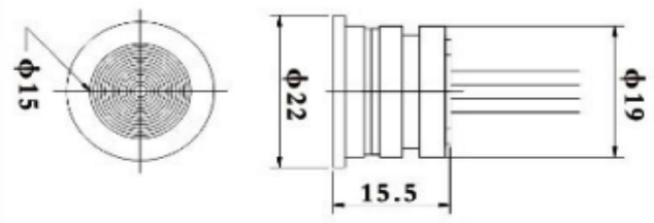

| ≥40MPaS | |

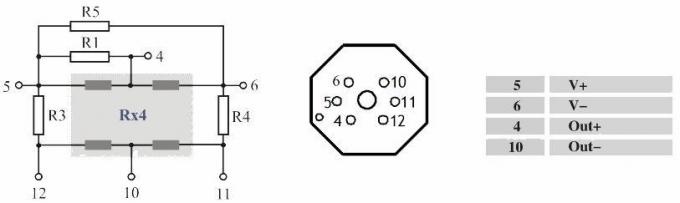

| การเชื่อมต่อไฟฟ้าและการชดเชยของเซ็นเซอร์ความดันซิลิคอน |
|
|

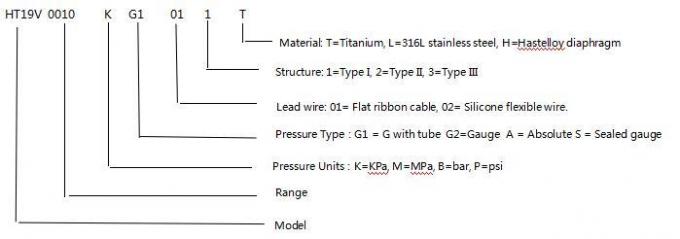

| ตัวอย่างการเลือก |
