HT26V เซนเซอร์ความดันซิลิคอนสําหรับการใช้งานในพลังงานและไฮโดรโลจีของปิโตรเลียมเคมีโลหะ
Product Details
| วัสดุ: | 316L | ช่วงต่ำสุด: | 10kPa |
|---|---|---|---|
| ช่วงสูงสุด: | 40 เมกะปาสคาล | จัดหา: | 1.5mA |
| output: | 100mv+2mv | เลือกได้: | สายซิลิโคนสี่สี หรือปินทอง |
| รุ่น: | HT26V | น้ำมัน: | ซิลิคอนแพร่ |
| พลัง: | 10VDC | ||
| เน้น |
ไฮโดรโลยี ซิลิคอนเซ็นเซอร์ความดัน,เครื่องตรวจจับความดันซิลิคอน,เครื่องตรวจจับความดันซิลิคอนเพตรูเลียมเคมี |
||
Product Description

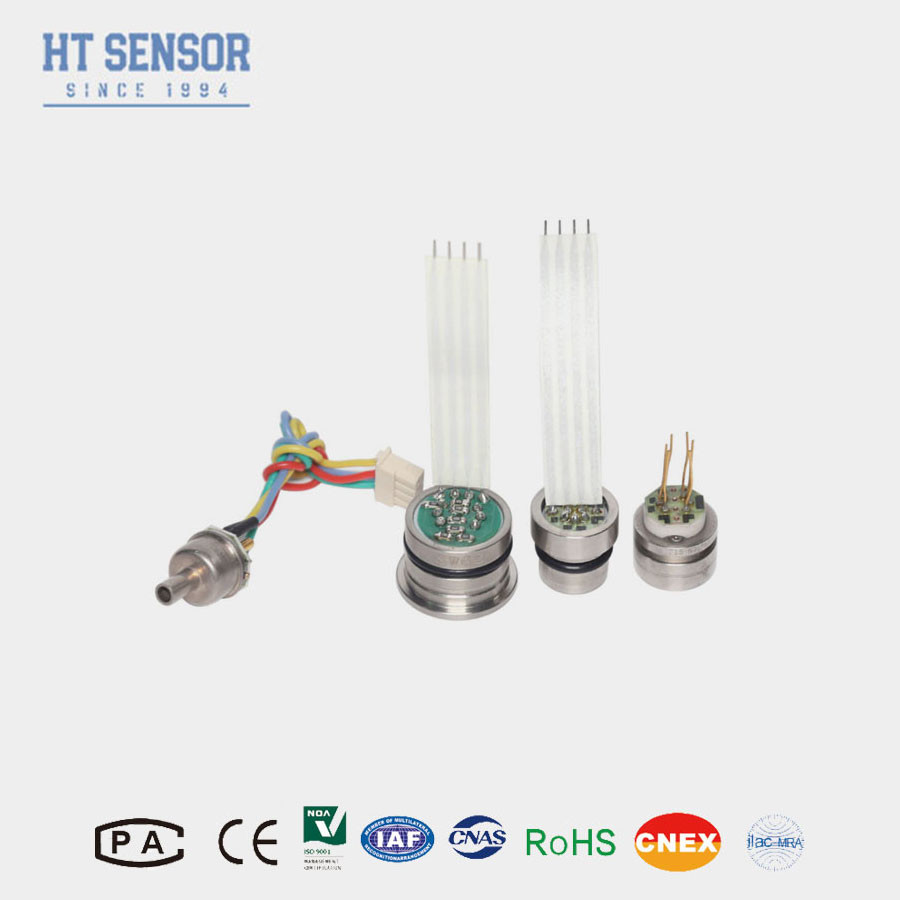

HT26V เครื่องตรวจจับความดันซิลิคอนกระจาย
การนําเสนอเซ็นเซอร์ความดันซิลิคอน
HT26V คือ ชิปซิลิคอนแบบพีเซอเรสติฟิคความละเอียดสูงถูกสร้างขึ้นเป็นองค์ประกอบตรวจจับความดัน. ความดันถูกส่งผ่านการเติมน้ํามันช่องแยกด้านบนของสายแยกแยกชิปความดันจากสื่อที่จะจะวัด. มันง่ายที่จะติดตั้ง
พลังงานไฟฟ้าความดันคงที่ 10V, ผลิต 100mv, การชดเชยอุณหภูมิที่กว้าง, การปรับความต้านทานเลเซอร์, ความมั่นคงที่ดี, ความน่าเชื่อถือสูง
คุณสมบัติของสินค้าเครื่องตรวจความดันซิลิคอน:
1ใช้เทคโนโลยีที่ทันสมัยและ 316L โฮสติกสแตนเลส
2ความน่าเชื่อถือที่โดดเด่น ความซ้ําและความมั่นคง
3ความสูง 7 มิลลิเมตร สามารถปรับแต่งได้
การใช้งานของเซ็นเซอร์ความดันซิลิคอน:
1เหมาะสําหรับการวัดก๊าซและความดันของของเหลวที่ไม่เกร็ด ด้วยความเข้ากัน 316L สแตนเลส
2ใช้ในสถานที่กระบวนการอุตสาหกรรมต่างๆ รวมถึงปิโตรเลียม, เคมี, โลหะ, พลังงานและไฮโดรโลจี
3ใช้ในอุตสาหกรรมการเรือและการบิน
4.เหมาะสําหรับระบบควบคุมแบบไฮดรอลิกและแบบปนูเมติก
ข้อมูลไฟฟ้าของเซลซิคอนเซ็นเซอร์ความดัน
จําหน่าย: 10VDC อุปสรรคการเข้า: 3KΩ ~ 6KΩ
อุปสรรคการออก:2.5KΩ~6KΩ ความต้านทานการกันความร้อน:≥100MΩ/50VDC
ความแรงกดกัน: 500VAC ระหว่างบ้านและการเชื่อมต่อไฟฟ้าจะไม่ทําให้เกิดความเสียหาย
สะสมปานกลาง: น้ําเหลว, ก๊าซที่สอดคล้องกับเหล็กไร้ขัด 316L
คุณสมบัติการทํางานของเซลซิคอนเซนเซอร์ความดัน
| ปริมาตรการทํางาน: | ||||||
| ระยะการวัด | กว้าง ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| เสมอ ((A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | |||||
| ปิด ((S) | 3500KPaS,7MPaS,10MPaS | |||||
| แบบ | แม็กซ์ | หน่วย | ||||
| ความเป็นเส้นตรง | ± 015 | ± 03 | % F.S | |||
| ความซ้ํา | 0.05 | 0.1 | % F.S | |||
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | |||
| การออกออฟเซต 0 | 0±1 | 0±2 | mV | |||
| ผลิตแบบเต็มขนาด | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100 ± 1 | 100±2 | mV | |||
| 0 ออฟเซตเทมป์ ดริฟท์ | ≤20KPa | ± 1 | ± 25 | % F.S | ||
| ≥35kPa | ± 08 | ± 15 | % F.S | |||
| อุณหภูมิขนาดเต็ม | ≤20KPa | ± 1 | ± 2 | % F.S | ||
| ≥35kPa | ± 08 | ± 15 | % F.S | |||
| อุปสรรค Temp. | ≤20KPa | 0 ¢ 50 | °C | |||
| ≥35kPa | 0 ¢ 70 | °C | ||||
| อุณหภูมิการทํางาน | -20 ¢80 | °C | ||||
| อุณหภูมิในการเก็บ | -40 ราคา 125 | °C | ||||
| ความจุเกินที่ยอมรับ | 3 เท่าของขนาดเต็ม | |||||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | |||||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | ||||
| วัสดุของแผ่นฉาก | 316L | |||||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | |||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | |||||
| โชค | 100 กรัม 11 มม. | |||||
| เวลาตอบสนอง | ≤ 1 ms | |||||
| ปริมณฑล O-ring | ยางไนทรีล หรือยางฟลอโร | |||||
| การเติมกลาง | น้ํามันซิลิคอน | |||||
| น้ําหนัก | 25 กรัม | |||||
| ปริมาตรจะถูกทดสอบภายใต้สภาพต่อไปนี้: โลเตจคงที่ 10V และอุณหภูมิบริเวณ 25°C | ||||||
