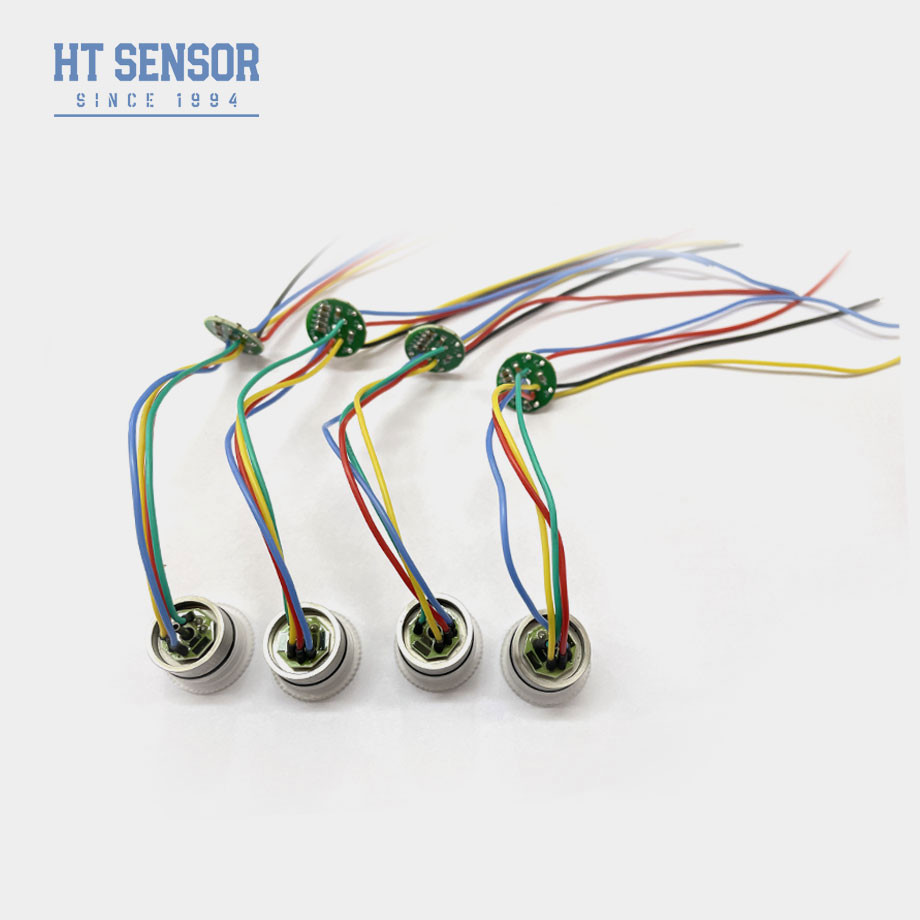

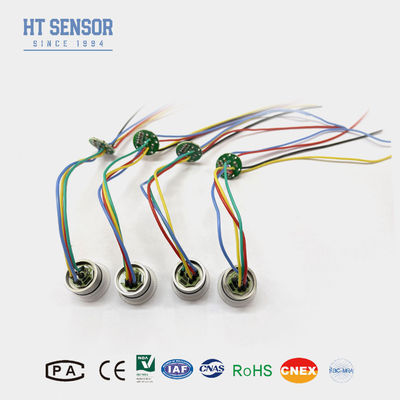

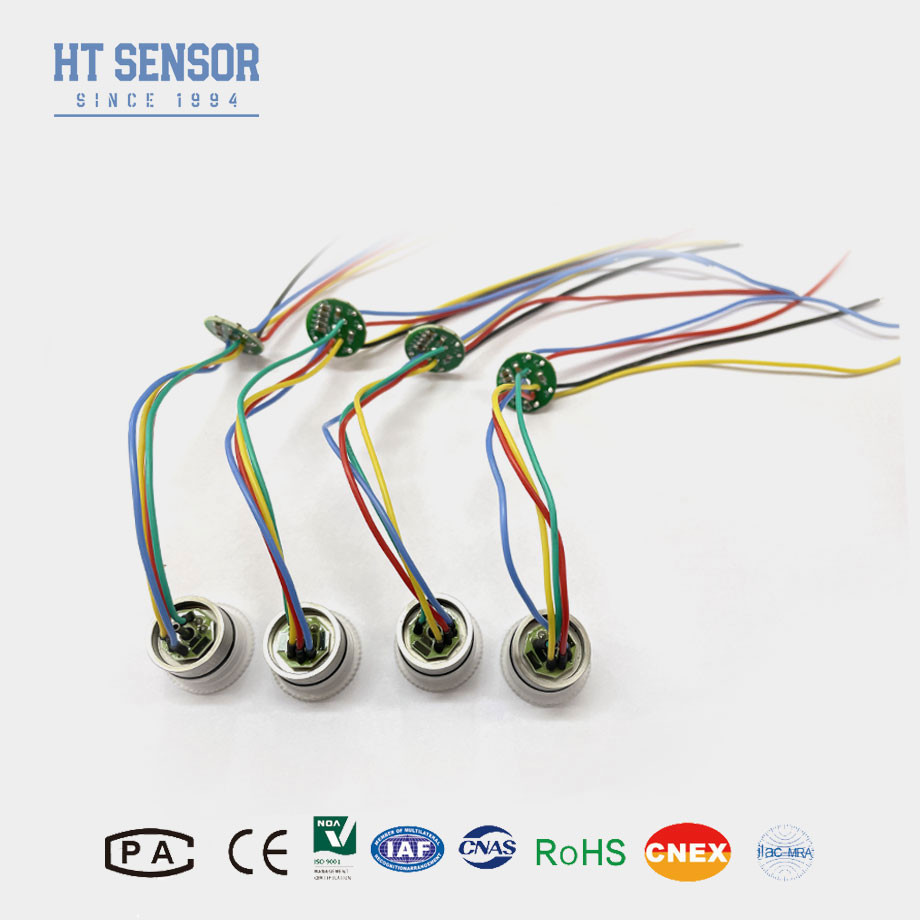

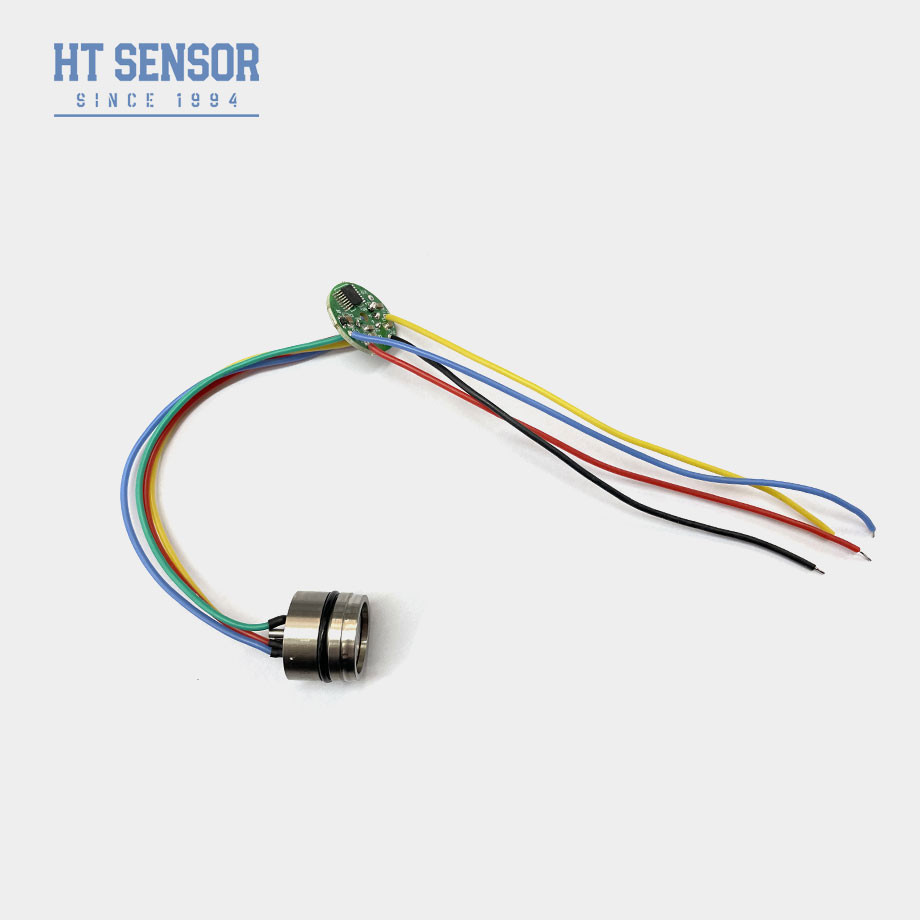

19mm ความรู้สึกสูง Linear Output Industrial Piezoresistive Diffused Silicon Pressure Sensor เครื่องตรวจจับความดันซิลิคอน
Product Details
| วัสดุ: | 316L | ช่วงต่ำสุด: | -100kpa |
|---|---|---|---|
| ช่วงสูงสุด: | 60MPa | จัดหา: | 1.5mA |
| output: | 100mv+-30mv | เลือกได้: | สายซิลิโคนสี่สี หรือปินทอง |
| รุ่น: | HT19 | สูง: | 15 มม |
| น้ำมัน: | ซิลิคอนแพร่ | เกลียว: | ไม่ |
| เน้น |
19mm industrial pressure sensor,high sensitivity silicon pressure sensor,linear output piezoresistive sensor |
||
Product Description
19 มิลลิเมตร แหล่งตรวจจับความดันซิลิคอน
การนําเสนอเซ็นเซอร์ความดันซิลิคอน
HT19 เครื่องตรวจสอบความดันซิลิคอนแบบปิเซอเรสติฟิค ส่วนประกอบหลักคือ อุปกรณ์ตรวจสอบซิลิคอนแบบแพร่ระบายความมั่นคงสูงมันเป็นอุปกรณ์ที่ใช้ครึ่งตัวนําเปลี่ยนความดันทางกลเป็นสัญญาณไฟฟ้า โดยนําผลผลักดันในซิลิคอนมันถูกใช้อย่างแพร่หลายในอุตสาหกรรม, รถยนต์, การแพทย์, และการใช้งานผู้บริโภค เนื่องจากความรู้สึกสูง, ความสามารถในการลดขนาดเล็ก, และประหยัด.
คุณสมบัติของสินค้าเครื่องตรวจความดันซิลิคอน:
- ความรู้สึกสูง: สังเกตการเปลี่ยนแปลงความดันเล็ก ๆ น้อย ๆ (ตัวอย่างเช่น < 1 mbar)
- Output Linear: การตอบสนองที่มีลักษณะดีต่อการเปลี่ยนแปลงความดัน
- ขนาดเล็ก: เทคโนโลยี MEMS ทําให้สามารถบูรณาการในระบบขนาดเล็ก
การใช้งาน ของเซ็นเซอร์ความดันซิลิคอน:
อุตสาหกรรม: การควบคุมกระบวนการ ระบบ HVAC
ประเภทรถยนต์: ติดตามความดันยาง (TPMS) การตรวจจับเครื่องยนต์
หมอ เครื่องตรวจความดันเลือด เครื่องหายใจ
อิเล็กทรอนิกส์ผู้บริโภค: เครื่องวัดความสูงในสมาร์ทโฟน เครื่องสวมใส่
ข้อมูลไฟฟ้าของเซลซิคอนเซ็นเซอร์ความดัน
จําหน่าย:1.5mADC อุปทานการเข้า:3KΩ~6KΩ
อุปสรรคการออก:2.5KΩ~6KΩ ความต้านทานการกันความร้อน:≥100MΩ/50VDC
ความแรงกดกัน: 500VAC ระหว่างบ้านและการเชื่อมต่อไฟฟ้าจะไม่ทําให้เกิดความเสียหาย
สะสมปานกลาง: น้ําเหลว, ก๊าซที่สอดคล้องกับเหล็กไร้ขัด 316L
คุณสมบัติการทํางานของเซลซิคอนเซนเซอร์ความดัน
| ปริมาตร |
ระยะ: 0 ~ 10KPa, 20KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa,100 MPa |
|||
| แบบปกติ | แม็กซ์ | หน่วย | ||
| ความดัน ความไม่เป็นเส้น |
± 015 |
± 03 | % F.S | |
| ความดันซ้ําและ Hysteresis | 0.02 | 0.05 | % F.S | |
| การออกที่ศูนย์ | 0±1 | 0±2 | mV | |
| ผลิตสเปน | ≤20KPa | 50±10 | 50±30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100±30 | mV | |
| ความผิดพลาดอุณหภูมิ 0 | ≤20KPa | ± 1 | ± 2 | % F.S |
| ≥ 35 KPa | ± 05 | ± 1 | % F.S | |
| ความผิดพลาดในระยะเวลาของอุณหภูมิ | ≤20KPa | ± 1 | ± 2 | % F.S |
| ≥ 35 KPa | ± 05 | ± 1 | % F.S | |
| ความดันการพิสูจน์ | 3X ระยะที่ระบุหรือ 120MPa ตามที่น้อยกว่า | ------- | ||
| ระยะอุณหภูมิการทํางาน | -20~80 | °C | ||
| ระยะอุณหภูมิที่ได้รับการชําระค่าตอบแทน | 0 ~ 70, 0 ~ 50 ((ระยะ ≤ 20KPa) | °C | ||
| ระยะอุณหภูมิในการเก็บรักษา | -40 ~ 125 | °C | ||
หมายเหตุ: ปารามิเตอร์ด้านบนในสภาพ: การให้บริการ: 1.5mA อุณหภูมิ: 25°C
ขนาด
หมายเหตุ:
1. ให้ความสนใจในการเข้ากันระหว่างขนาดแกนและบ้านส่งสัญญาณระหว่างการประกอบเพื่อบรรลุความแน่นของอากาศที่ต้องการ
2ระหว่างการประกอบของบ้าน, ให้แน่ใจว่ามันถูกจัดตั้งตั้งตรงและใช้แรงกดดันที่เท่าเทียมกันเพื่อหลีกเลี่ยงการจมหรือทําลายแผ่นการชําระค่า
3หากสื่อการวัดไม่เข้ากันได้กับแผ่นส่วนกลางและวัสดุเรือน (316L) ควรให้คําแนะนําพิเศษเมื่อวางคําสั่ง
4หลีกเลี่ยงการกดเซ็นเซอร์แดนกลางด้วยมือหรือวัตถุคม เพื่อป้องกันความเสียหายของแกนเนื่องจากการปรับปรุงแดนกลางหรือเจาะ
5. ปิดประตูความดันของแกรนด์ความดันเปิดให้กับบรรยากาศและป้องกันการเข้าของน้ํา, คันน้ํา, หรือสื่อ corrosive ในห้องแรงดันลบแกรนด์
6. หากมีการเปลี่ยนแปลงใด ๆ ในสายปิน, ติดตามฉลากบนแกนจริงเพื่ออ้างอิง
