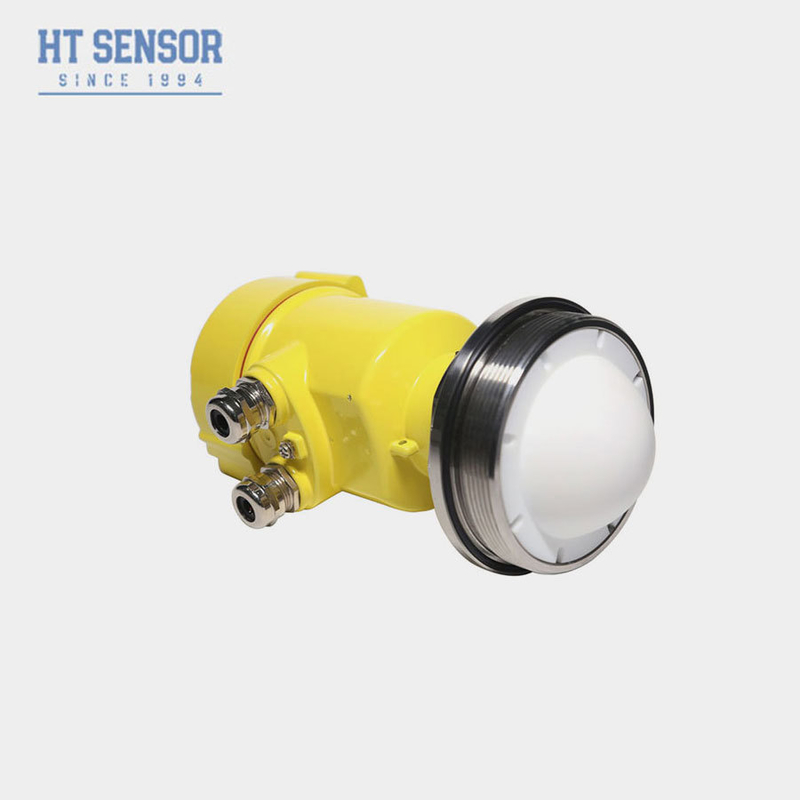

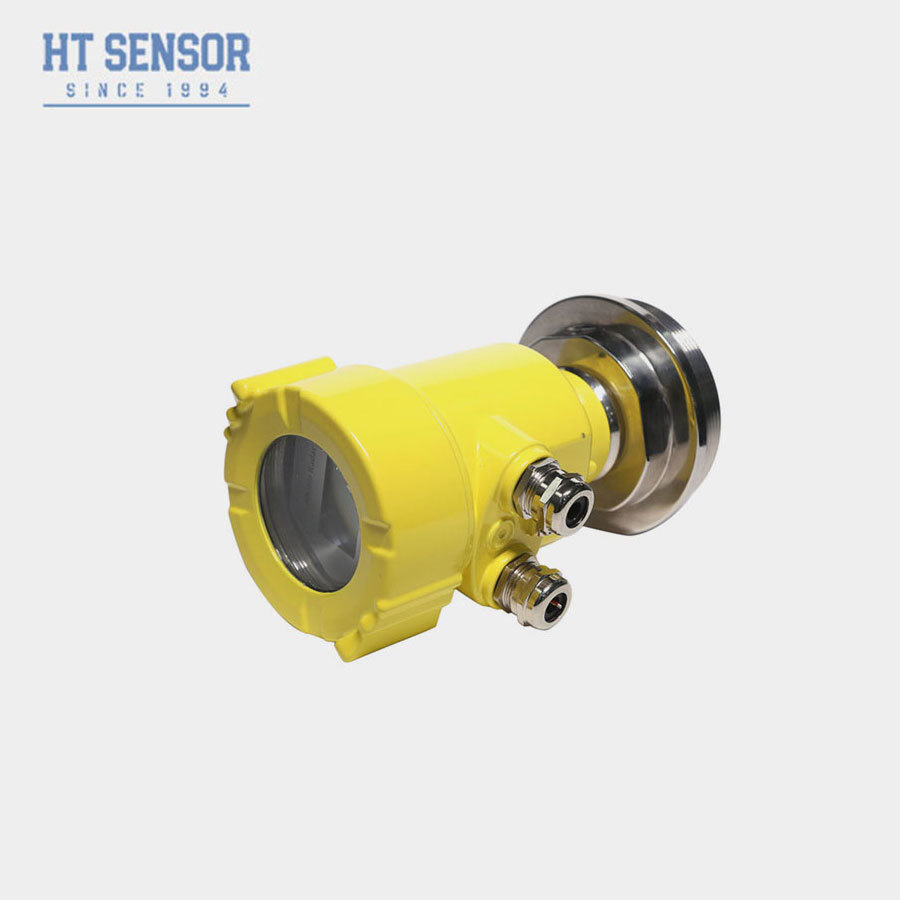

เครื่องวัดระดับระดับราดาร์แม่นยําสูงมาก มีระยะทางสูงสุด 120 เมตร สําหรับการใช้งานในอุตสาหกรรม

                                                                                                   เครื่องวัดระดับเรดาร์ 80G

 แนะนำการผลิต:

     ผลิตภัณฑ์เรดาร์คลื่นต่อเนื่องแบบปรับความถี่ (FMCW) 76-81GHz รองรับทั้งแบบสี่สายและสองสาย ด้วยหลายรุ่น ระยะสูงสุดสามารถเข้าถึง 120 เมตร และจุดบอดมีขนาดเล็กเพียง 10 ซม. เนื่องจากความถี่ในการทำงานที่สูงขึ้นและความยาวคลื่นที่สั้นลง จึงเหมาะอย่างยิ่งสำหรับการใช้งานกับของแข็ง ด้วยการปล่อยและรับคลื่นแม่เหล็กไฟฟ้าผ่านเลนส์ จึงมีข้อได้เปรียบที่ไม่เหมือนใครในสภาพแวดล้อมที่มีฝุ่นสูงและอุณหภูมิสูง (สูงถึง +200℃) เครื่องมือนี้มีตัวเลือกการติดตั้งแบบหน้าแปลนหรือแบบเกลียว ทำให้การติดตั้งง่ายและสะดวก

 ข้อดี:

     จากชิป RF คลื่นมิลลิเมตร CMOS ที่พัฒนาขึ้นเอง สถาปัตยกรรม RF ที่กะทัดรัดยิ่งขึ้น, SNR ที่สูงขึ้น และโซนบอดที่เล็กลง

    แบนด์วิดท์การทำงาน 5GHz ช่วยให้ผลิตภัณฑ์มีความละเอียดในการวัดที่สูงขึ้นและความแม่นยำในการวัด

    มุมลำแสงเสาอากาศที่แคบที่สุดคือ 3° การรบกวนในสภาพแวดล้อมการติดตั้งมีผลกระทบน้อยลงต่อเครื่องมือ และการติดตั้งสะดวกกว่า

    ความยาวคลื่นที่สั้นกว่ามีลักษณะการสะท้อนที่ดีกว่าบนพื้นผิวของแข็ง ดังนั้นจึงไม่จำเป็นต้องใช้หน้าแปลนสากลพิเศษสำหรับการเล็ง

    รองรับการดีบัก Bluetooth ของโทรศัพท์มือถือเพื่ออำนวยความสะดวกในการบำรุงรักษาบุคลากรภาคสนาม

ข้อมูลทางเทคนิค:

 การติดตั้ง:

    มีสองจุดที่ต้องใส่ใจในการติดตั้ง: เล็งไปที่ระดับวัสดุเป้าหมายและพยายามให้แน่ใจว่าการตกกระทบของระดับวัสดุเป็นแนวตั้ง หลีกเลี่ยงเสียงสะท้อนเท็จ ดูเงื่อนไขการทำงานทั่วไปต่อไปนี้

    ตรวจสอบให้แน่ใจว่าไม่มีสิ่งกีดขวางภายในช่วงลำแสง เช่น บันไดและขั้นบันได

                                                   แผนผังตำแหน่งการติดตั้งเครื่องมือ

ควรติดตั้งเครื่องมือห่างจากผนังภาชนะอย่างน้อย 20 ซม. มิฉะนั้นมีแนวโน้มที่จะอ่านค่าไม่ถูกต้อง

ติดตั้งห่างจากผนังภาชนะอย่างน้อย 20 ซม.

การติดตั้งเครื่องมือควรตรวจสอบให้แน่ใจว่าลำแสงเสาอากาศหลีกเลี่ยงพอร์ตป้อนอาหาร ดังแสดงในรูป

ลำแสงเสาอากาศหลีกเลี่ยงพอร์ตป้อนอาหาร

ภาชนะรูปกรวยควรตรวจสอบให้แน่ใจว่าลำแสงถูกส่งตรงไปยังด้านล่างของถัง มิฉะนั้นผลการวัดที่ด้านล่างของถังอาจไม่ถูกต้อง

ถังรูปกรวยควรตรวจสอบให้แน่ใจว่าลำแสงถูกส่งตรงไปยังด้านล่างของถัง

การเดินสายผลิตภัณฑ์

แผนผังการเดินสายของผลิตภัณฑ์สองสายพร้อมตัวเรือนห้องเดียวและแหล่งจ่ายไฟ 24VDC

แผนผังการเดินสายของผลิตภัณฑ์สองสาย

แผนผังการเดินสายของตัวเรือนห้องเดียวพร้อมแหล่งจ่ายไฟ 24VDC (4-20mA) ผลิตภัณฑ์สี่สาย

ในการใช้งานระบบสี่สาย นอกเหนือจากขั้วต่อแหล่งจ่ายไฟ 24v แล้ว อนาล็อก 4-20mA เป็นสองขั้วต่อแยกกัน

แผนผังการเดินสายของตัวเรือนห้องเดียวพร้อมแหล่งจ่ายไฟ 24VDC (RS485) และผลิตภัณฑ์สี่สาย

ในการใช้งานระบบสี่สาย นอกเหนือจากขั้วต่อแหล่งจ่ายไฟ 24v แล้ว อนาล็อก RS485 เป็นสองขั้วต่อแยกกัน

แผนผังการเดินสายของเปลือกสองห้องพร้อมแหล่งจ่ายไฟ AC 220V (4-20mA) และผลิตภัณฑ์สี่สาย

ในการใช้งานระบบสี่สาย เมื่อไม่ได้ส่งออก 4-20mA ให้ลัดวงจร 3 และ 4
