| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT sensor |
| ได้รับการรับรอง: | CE,RoHs,ISO9001 |
| หมายเลขรุ่น: | BPHT241 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 40 วันทำงาน |
| เงื่อนไขการชำระเงิน: | Western Union, L/C, T/T |
| สามารถในการผลิต: | 5000pcs/เดือน |
| หมายเลขรุ่น: | BPHT241 | ที่ปรับแต่งได้: | ที่ปรับแต่งได้ |
|---|---|---|---|
| การจัดอันดับการป้องกัน: | IP65 | น้ำหนัก: | ~0.3kg |
| วัสดุที่อยู่อาศัย: | 316L หรือ 304SS | ประเภทความดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| แพ็คเกจขนส่ง: | บรรจุส่งออกมาตรฐานพร้อมกล่อง | ข้อมูลจำเพาะ: | เครื่องตรวจจับความดันซิลิคอน |
| ต้นทาง: | บาวจี ประเทศจีน | รหัส HS: | 9026201090 |
| ประเภทโครงสร้าง: | เครื่องส่งสัญญาณความดันแบบซิลิคอนแบบกระจาย | การวัดขนาดกลาง: | อากาศและของเหลว |
| เกรดความแม่นยำ: | 0.5% | ช่วงความดัน: | -100kpa ... 0kpa ~ 35kpa ... 100mpa |
| ด้าย: | g1 | ||
| เน้น: | flush diaphragm pressure transducer,silicon pressure sensor,flush diaphragm pressure sensor with warranty |
||

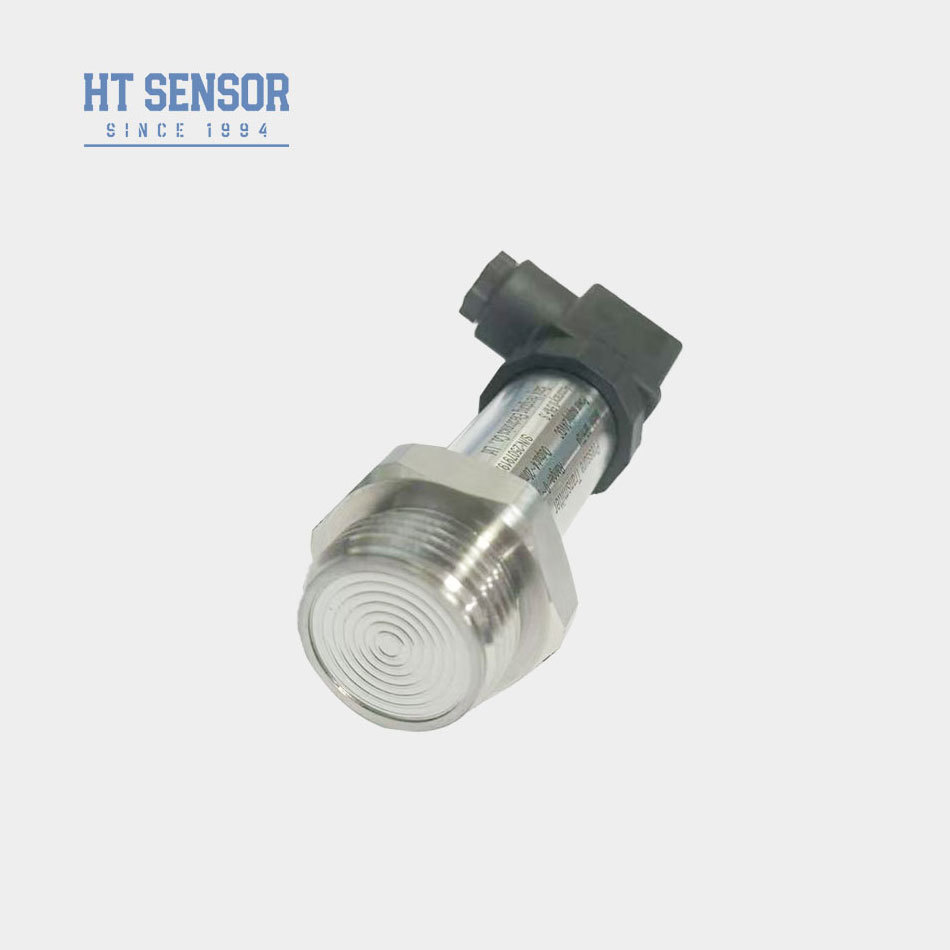

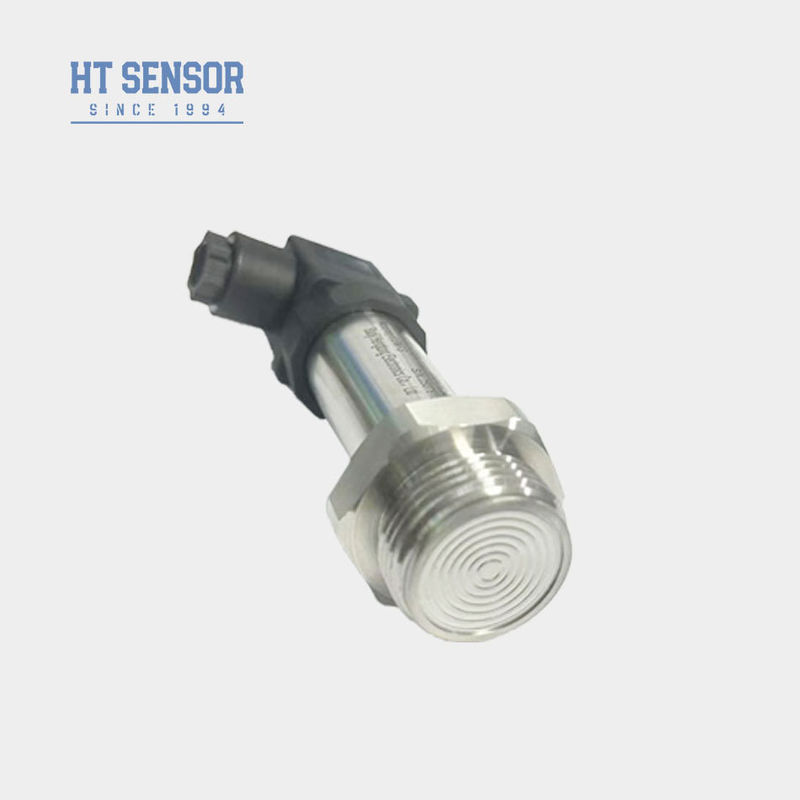

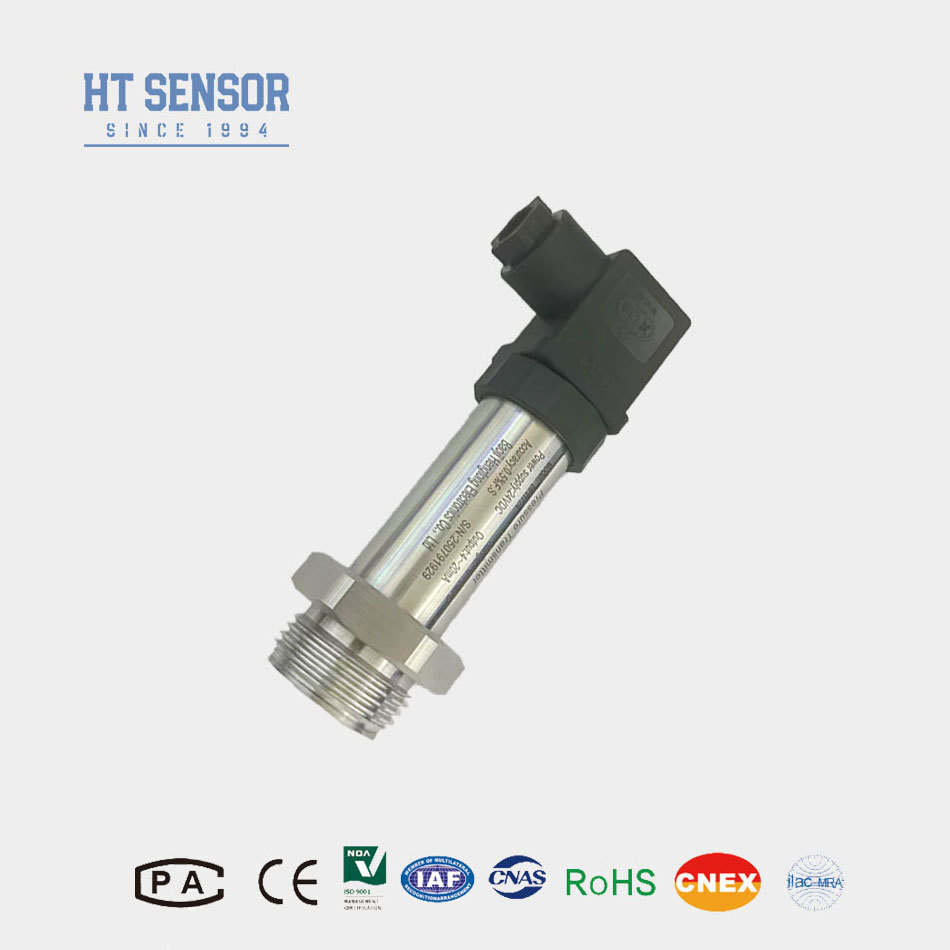

BPHT241 ทรานสมิตเตอร์วัดความดันแบบไดอะแฟรมเรียบ
บทนำ:
ทรานสมิตเตอร์วัดความดันแบบไดอะแฟรมเรียบ BPHT241 ใช้แกนกลางแบบแยกความดันซิลิคอนไดอะแฟรมเรียบขนาดใหญ่ HT series เป็นองค์ประกอบการวัดสัญญาณ วงจรประมวลผลสัญญาณตั้งอยู่ภายในตัวเรือนสแตนเลสสตีล แปลงสัญญาณเซ็นเซอร์เป็นสัญญาณเอาต์พุตมาตรฐาน ทรานสมิตเตอร์วัดความดันนี้ส่วนใหญ่ใช้ในสถานที่ที่ต้องการสุขอนามัยสูง เพื่อให้มั่นใจถึงการวัดความดันที่เชื่อถือได้และแม่นยำในสภาพแวดล้อมที่ถูกสุขอนามัย
คุณสมบัติของผลิตภัณฑ์:
1. อินเทอร์เฟซความดัน G1
2. ออกแบบมาสำหรับการใช้งานด้านสุขอนามัยเพื่อป้องกันการเกาะติดของตัวกลาง
3. ความแม่นยำสูงด้วยโครงสร้างสแตนเลสสตีลทั้งหมด
4. ทำความสะอาดง่าย
การใช้งาน:
1. เหมาะสำหรับการวัดก๊าซและของเหลวที่ไม่กัดกร่อนด้วย 316L
2. เหมาะอย่างยิ่งสำหรับอุตสาหกรรมสิ่งแวดล้อมและเคมี
3. ใช้ในอุตสาหกรรมทางทะเลและการบิน
4. เหมาะสำหรับการใช้งานในอุตสาหกรรมทางการแพทย์ ชีวเภสัชภัณฑ์ และสุขอนามัยอาหาร อุตสาหกรรม.
| พารามิเตอร์ประสิทธิภาพ | |
| ช่วงการวัด | 0~35Kpa…~20MPa |
| ประเภทความดัน | เกจวัดความดัน, ความดันสัมบูรณ์, ความดันปิดผนึก |
| โอเวอร์โหลด | ≤ 1.5 เท่าของช่วงที่กำหนด |
| ความแม่นยำ @ 25ºC | ±0.25% (ทั่วไป) ±0.5% (สูงสุด) |
| ความสามารถในการทำซ้ำ | 0.1%FS |
| ฮิสเทอรีซิส | 0.1%FS |
| เสถียรภาพในระยะยาว | ±0.1%F.S/ปี (ทั่วไป) ±0.2%F.S/ปี (สูงสุด) |
| ค่าความคลาดเคลื่อนของอุณหภูมิที่จุดศูนย์ | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| ค่าความคลาดเคลื่อนของอุณหภูมิเต็มสเกล | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| การชดเชยอุณหภูมิ | -20-70ºC(≤10mpa, ปรับแต่งได้) |
| อุณหภูมิในการทำงาน | -20ºC~80ºC |
| อุณหภูมิในการจัดเก็บ | -40ºC~120ºC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุตัวเรือน | 304,316L |
| วัสดุไดอะแฟรม | 316L |
| ความต้านทานฉนวน | 100MΩ 100VDC |
| ระดับการป้องกันการระเบิด | Ex db IIC T6 Gb |
| ระดับการป้องกัน | IP65 |
| ซีลโอริง | ฟลูออโรคาร์บอน |
| น้ำหนัก | ~0.25kg |

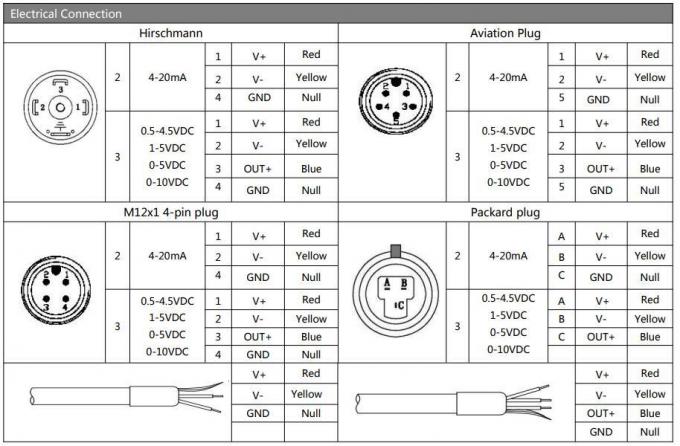

| สัญญาณเอาต์พุต | แรงดันไฟฟ้า | ประเภทเอาต์พุต |
| 4~20mA | 12~30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| โปรโตคอลการสื่อสาร RS485 | 3.6~30V / แบตเตอรี่ | 4 สาย |
| ตัวอย่างการเลือก |
| เคล็ดลับการสั่งซื้อ |
1. เมื่อเลือกผลิตภัณฑ์ โปรดตรวจสอบให้แน่ใจว่าตัวกลางที่จะวัดเข้ากันได้กับชิ้นส่วนสัมผัสของผลิตภัณฑ์
2. เมื่อทำการสั่งซื้อ โปรดทราบว่าผลิตภัณฑ์ชนิดป้องกันการระเบิดไม่รวมหัวแสดงผลดิจิทัล
3. เมื่อสั่งซื้อทรานสมิตเตอร์พร้อมหัวแสดงผล LCD หรือ LED แหล่งจ่ายไฟสำหรับทรานสมิตเตอร์ไม่ควรต่ำกว่า 20VDC
4. เพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้ของผลิตภัณฑ์ ขอแนะนำให้ผู้ใช้ติดตั้งอุปกรณ์ป้องกันฟ้าผ่าในสถานที่และตรวจสอบให้แน่ใจว่าผลิตภัณฑ์และแหล่งจ่ายไฟมีการต่อสายดินอย่างน่าเชื่อถือ
5. ช่วงอุณหภูมิในการทำงานที่กำหนดของโอริงฟลูออโรคาร์บอนคือ -20ºC ถึง 250ºC เมื่ออุณหภูมิในการทำงานของผลิตภัณฑ์ต่ำกว่า -20ºC จำเป็นต้องเลือกซีลโอริง EPDM
6. ความยาวสายเคเบิลเริ่มต้นคือ 1.5 ม. มีให้เลือกสามวัสดุ หากไม่ได้ระบุ จะจัดส่งพร้อมวัสดุสายเคเบิลโพลีเอทิลีน หากคุณต้องการวัสดุสายเคเบิลที่แตกต่างกัน โปรดระบุในการสั่งซื้อ
7. สำหรับข้อกำหนดพิเศษ เช่น การสั่นสะเทือนอย่างรุนแรง แรงกระแทกในทันที คลื่นแม่เหล็กไฟฟ้าหรือคลื่นความถี่วิทยุ โปรดแจ้งให้บริษัทของเราทราบและระบุในการสั่งซื้อ
คำถามที่พบบ่อย:
1. ถาม: คุณสมบัติของทรานสมิตเตอร์เซ็นเซอร์วัดความดันของคุณคืออะไร
ตอบ: ความแม่นยำสูง ทนทาน และประสิทธิภาพยอดเยี่ยม มีการปรับแต่ง
2. ถาม: ฉันสามารถปรับแต่งข้อกำหนดพิเศษได้หรือไม่
ตอบ: ได้ วิศวกรของเราสามารถปรับแต่งผลิตภัณฑ์ให้ตรงตามความต้องการเฉพาะได้ เราให้บริการ OEM และ ODM
3. ถาม: กำลังการผลิตของคุณคืออะไร
ตอบ: โรงงานผลิตของเราสามารถผลิตทรานสมิตเตอร์เซ็นเซอร์วัดความดันได้มากถึง 30,000 ชิ้นต่อเดือน ดังนั้นเราจึงสามารถตอบสนองความต้องการของการสั่งซื้อจำนวนมากได้อย่างเต็มที่ อย่างไรก็ตาม ขอแนะนำให้ติดต่อทีมขายของเราล่วงหน้าเพื่อให้แน่ใจว่าการผลิตและการจัดส่งเป็นไปอย่างราบรื่น
4. ถาม: ระยะเวลาการจัดส่งโดยทั่วไปคืออะไร
ตอบ: 5~8 วันทำการสำหรับรุ่นมาตรฐาน ผลิตภัณฑ์ที่ปรับแต่งอาจแตกต่างกันไป
5. ถาม: ผลิตภัณฑ์มีราคาอย่างไร มีส่วนลดหรือไม่
ตอบ: ราคาที่แข่งขันได้พร้อมส่วนลดสำหรับการสั่งซื้อจำนวนมากหรือพันธมิตรระยะยาว
6. ถาม: การรับประกันผลิตภัณฑ์ของคุณคืออะไร และบริการหลังการขาย
ตอบ: ระยะเวลาการรับประกันของเราคือ 24 เดือนหลังจากการจัดส่ง และบริการหลังการขายของเราจะตอบคำถามของคุณภายใน 24 ชั่วโมง คำแนะนำระยะไกลผ่านเครือข่าย PC พร้อมใช้งานเสมอ
