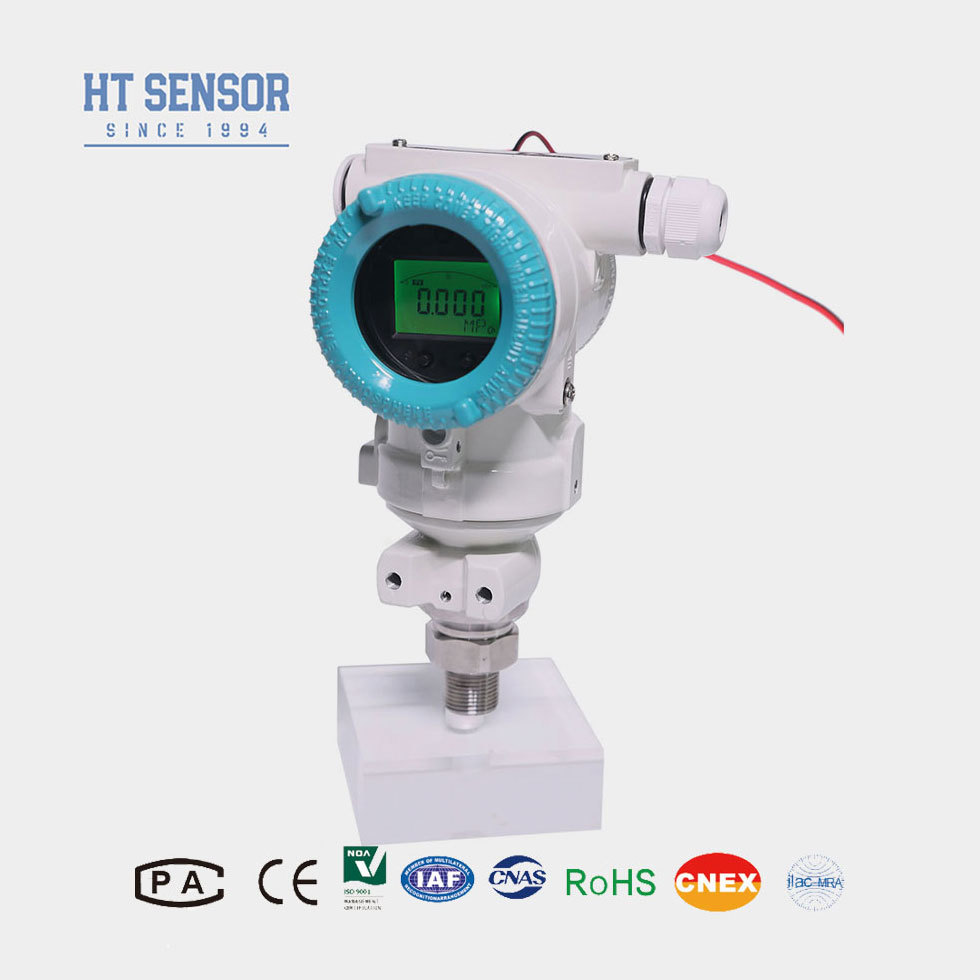

BP93420-III เครื่องส่งสัญญาณแรงดันดิจิตอล 0-100MPa IP65
Product Details
| หมายเลขรุ่น: | BP93420-III | การวัดขนาดกลาง: | ของเหลว |
|---|---|---|---|
| เกรดความแม่นยำ: | 0.5% | ช่วงความดัน: | -100kpa...0kpa ~10kpa...100MPa |
| การจัดอันดับ IP: | IP65 | ประเภทความดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| วัสดุที่อยู่อาศัย: | 316L | การตอบสนองความถี่: | 2.4KHZ |
| น้ำหนัก: | ~ 1.2 กิโลกรัม | มากเกินไป: | ≤ 1.5 เท่าของช่วงการจัดอันดับ |
| ความแม่นยำ @ 25ºC: | ± 0.25% (ทั่วไป) ± 0.5% (สูงสุด) | ความมั่นคงในระยะยาว: | ± 0.1%fs/ปี (ทั่วไป) ± 0.2%fs/ปี (สูงสุด) |
| อุณหภูมิการทำงาน: | -20ºC ~ 80ºC | อุณหภูมิการจัดเก็บ: | -40ºC ~ 120ºC |
| ความต้านทานฉนวน: | 100mΩ 100VDC | ||
| เน้น |
เครื่องส่งสัญญาณแรงดันดิจิตอล 0-100MPa,เซ็นเซอร์วัดแรงดันอุตสาหกรรม IP65,เครื่องส่งสัญญาณความดันพร้อมการรับประกัน |
||
Product Description
เครื่องส่งความดัน BP93420III ใช้เทคโนโลยีแกนที่เต็มไปด้วยน้ํามันจากซิลิคอนไพเซอร์เรสติฟิชั่นแยก HT สําหรับการวัดสัญญาณวงจรประมวลผลสัญญาณแปลงสัญญาณเซ็นเซอร์เป็นสัญญาณออกแบบมาตรฐานการทดสอบอย่างเข้มงวดและการตรวจสกรีนการแก่ตัวของส่วนประกอบ ให้ความสามารถในการป้องกันการขัดขวางที่แข็งแกร่ง
- ระดับการวัดที่กว้างขวาง ด้วยตัวเลือกอินเตอร์เฟซความดันหลายตัว และการป้องกัน IP65
- สัญญาณการออกที่ปรับได้ พร้อมความสามารถในการแสดง
- จุดศูนย์และการปรับขนาดเต็ม
- หัวแสลงซิลิคอนแบบพีเซอเรสติบิวต์เซ็นเซอร์ความดันความแม่นยําสูง
- การวัดก๊าซและของเหลวที่ไม่เกรี้ยวในระบบเหล็กไร้ขัด 316L
- อุตสาหกรรมปิโตรเลียม, เคมี, โลหะ, พลังงานและน้ํา
- การวัดความดันในสภาพแวดล้อมอุตสาหกรรมกลางแจ้งที่รุนแรง
- ระบบควบคุมแบบไฮดรอลิกและปนูเมติก
| ปริมาตร | รายละเอียด |
|---|---|
| ระยะการวัด | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา | ≤ ± 0.1% FS |
| ไฮสเตเรซิส | ≤ ± 0.1% FS |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((ทั่วไป) ± 0.2% F.S/Year ((สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | อลูมิเนียมเหล็ก |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | Ex db IIC T6 จีบี |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~ 1.2 กิโลกรัม |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
|---|---|---|
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC | |
| ระเบียบสื่อสาร RS485 | 3.6 ~ 30V / แบตเตอรี่ | 4 สาย |
- รับประกันความเข้ากันได้ในระดับกลางกับชิ้นส่วนที่ติดต่อกับสินค้า
- รุ่นกันระเบิด ยกเว้นหัวจอดิจิตอล
- เครื่องส่งที่มีจอ LCD/LED ต้องการไฟฟ้า ≥20VDC
- ติดตั้งอุปกรณ์ป้องกันฟ้าคะนอง และให้ความมั่นคงในการติดดินอย่างถูกต้อง
- สําหรับอุณหภูมิต่ํากว่า -20oC ระบุเครื่องประปาแหวน O EPDM
- ความยาวของสายไฟฟ้าตามปกติ: 1.5m (วัสดุพอลิเอเธลีน)
- ระบุความต้องการพิเศษ (การสั่นสะเทือน, EMI/RFI ฯลฯ) ในคําสั่ง
| รหัส | การก่อสร้าง |
|---|---|
| IB | เครื่องส่งความดันทั่วไป |
| IX | แสดงเครื่องส่งแรงดัน |
| IE | เครื่องส่งแรงกดกดบินที่ทนต่อการกระแทก |
| IIC/III | อุตสาหกรรมทั่วไป / จอแสดงผลส่งแรงดัน |
| IF | เครื่องส่งแรงดันกันความชื้น |
| IIE/IIIE | เครื่องส่งความดันทั่วไป/จอ |
| IN | เครื่องส่งแรงดันพิเศษเครื่องปรับอากาศ |
| IC | เครื่องส่งความดันอุณหภูมิสูง |
| IQ/IQT | เครื่องส่งแรงดันขนาดใหญ่ |
ระยะการวัด:- 100kPa... 0kPa ~ 35kPa...3.5MPa (0-X) Kpa หรือ MPa (X แสดงช่วงการวัดจริง)
| รหัส | พลังงาน |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | อื่นๆ |
| รหัส | สัญญาณออก |
|---|---|
| S1 | 4 ~ 20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0 ~ 10mADC |
| S5 | 0 ~ 20mADC |
| S6 | 0 ~ 10VDC |
| S7 | 0.5 ~ 4.5VDC |
| รหัส | การเชื่อมต่อความดัน |
|---|---|
| J1 | M20×15 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | อื่นๆ |
| รหัส | การเชื่อมต่อไฟฟ้า |
|---|---|
| B1 | ฮิชแมน |
| B2 | พล็อก PG7 |
| B3 | การออกของสายเคเบิลที่ปิด |
| B4 | 2088 กล่องอุตสาหกรรม |
| B5 | 2088 กล่องอุตสาหกรรมที่มีจอแสดง |
| B6 | อื่นๆ |
| รหัส | ประเภทความดัน |
|---|---|
| G | ความดันเครื่องวัด |
| A | ความกดดันอย่างแน่นอน |
| S | ความดันมาตรฐานที่ปิด |
